О рельсовых направляющих валах

Рельсовые направляющие валы - это цилиндрические прецизионные валы, используемые как рабочая направляющая в системах линейного перемещения. По наружной поверхности вала перемещается совместимый линейный подшипник или другой предусмотренный конструкцией подвижный элемент.

Направляющий вал работает совместно с линейными подшипниками, а его положение относительно оборудования задается выбранной схемой крепления. Подбор выполняют по диаметру, длине, нагрузке, жесткости и требованиям к рабочей поверхности.

Назначение направляющего вала

Прецизионный вал формирует цилиндрическую базу, вдоль которой перемещается линейный подшипник. Он одновременно задает направление движения и воспринимает нагрузки, передаваемые от подвижного узла.

• Формирование прямолинейной траектории перемещения.
• Создание рабочей поверхности для линейного подшипника.
• Передача поперечных нагрузок на точки крепления направляющей.
• Задание положения подвижного узла относительно конструкции оборудования.

Как работает цилиндрическая направляющая

В типовой системе вал закрепляется относительно рамы или основания, а линейный подшипник перемещается вдоль его наружной поверхности. Возможна и другая кинематическая схема, если она предусмотрена конструкцией механизма.

Подшипник ограничивает поперечное перемещение подвижного узла, а вал определяет его линейную траекторию. Привод перемещения при этом является отдельной частью механизма и может быть выполнен на базе винтовой, ременной, зубчато-реечной или другой передачи.

Цельные и полые валы

По конструкции направляющий вал может быть цельным или полым. При одинаковом наружном диаметре эти исполнения отличаются массой и изгибной жесткостью.

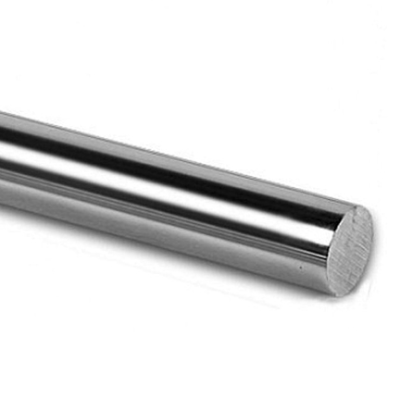

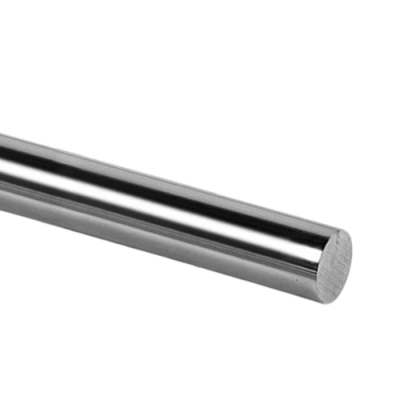

• Цельный вал имеет сплошное поперечное сечение и обычно обладает большей жесткостью при одинаковых наружных размерах.

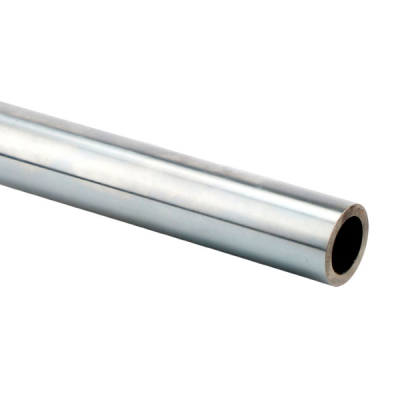

• Полый вал имеет внутреннее отверстие и позволяет уменьшить массу, но его деформацию необходимо проверять для фактической длины и нагрузки.

Выбор между цельным и полым исполнением выполняют не только по массе. Необходимо учитывать расстояние между опорами, рабочую нагрузку, допустимый прогиб и требуемую жесткость всей линейной системы.

Диаметр направляющего вала

Наружный диаметр определяет совместимость с линейным подшипником и существенно влияет на изгибную жесткость направляющей. Однако увеличивать размер без расчета не всегда рационально.

• Сопряжение с подшипником. Номинальный диаметр вала должен соответствовать конструкции линейного подшипника.
• Жесткость. Диаметр влияет на сопротивление вала изгибу.
• Масса. Увеличивается при росте размеров цельного вала.
• Монтажные элементы. Опоры и держатели должны соответствовать выбранному диаметру.

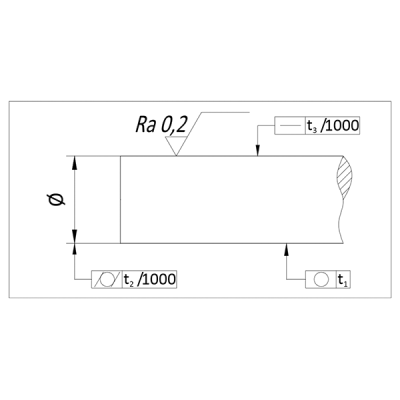

Допуск наружного диаметра

Для прецизионных направляющих нормируется наружный диаметр, поскольку от него зависит сопряжение с линейным подшипником. Поле допуска указывает допустимое отклонение фактического размера от номинального.

При замене вала необходимо учитывать требования установленного подшипника к рабочему диаметру. Подходящий номинальный размер без проверки допуска может привести к изменению зазора, сопротивления движению и характера контакта.

Рабочая поверхность вала

Наружная поверхность непосредственно взаимодействует с элементами линейного подшипника, поэтому ее состояние влияет на плавность движения и ресурс системы.

• Геометрическая точность влияет на стабильность сопряжения по длине направляющей.
• Шероховатость влияет на контакт с подшипником.
• Твердость поверхности может иметь значение для сопротивления износу.
• Покрытие или материал выбираются с учетом условий эксплуатации конкретного механизма.

Характеристики поверхности необходимо проверять для конкретного исполнения. Наличие хромированного, нержавеющего или другого варианта не означает одинаковых механических свойств всех направляющих.

Материал направляющего вала

Для изготовления цилиндрических направляющих могут применяться различные стали. Материал влияет на прочность, твердость, коррозионную стойкость и возможность получения требуемой рабочей поверхности.

Подбирать материал следует по условиям эксплуатации, а не только по общему обозначению «сталь» или «нержавеющая сталь». Для конкретного механизма могут иметь значение влажность, загрязнение, характер нагрузки и требования к износостойкости.

Нагрузка и прогиб вала

Для направляющей без продольной поддержки одним из основных расчетных факторов является изгиб. Вал деформируется под действием собственного веса и нагрузки от подвижного узла.

• Диаметр влияет на изгибную жесткость.
• Длина свободного участка существенно влияет на величину прогиба.
• Положение нагрузки определяет расчетную схему изгиба.
• Количество точек закрепления изменяет условия опирания.
• Конструкция вала - цельная или полая - также влияет на жесткость.

Вал без опоры и вал с продольной поддержкой

Цилиндрические направляющие могут различаться способом крепления. Вал без продольной поддержки фиксируется в отдельных точках, тогда как поддерживаемое исполнение опирается на основание вдоль рабочей части.

• Вал без продольной опоры оставляет большую часть окружности доступной для закрытого линейного подшипника, но его прогиб зависит от свободного пролета.
• Вал на продольной опоре имеет дополнительную поддержку по длине и требует сопряженного подвижного элемента соответствующей конструкции.

Эти варианты не являются прямыми взаимозаменяемыми решениями. Они отличаются способом монтажа, жесткостью и конструкцией совместимого линейного блока.

Совместимость с линейным подшипником

Направляющий вал и подшипник необходимо рассматривать как сопряженную пару. Внутренний размер линейного подшипника должен соответствовать рабочему диаметру вала, но этого недостаточно для окончательного выбора.

• Номинальный диаметр должен совпадать с требуемым размером подшипника.
• Допуск вала должен соответствовать требованиям подвижного элемента.
• Рабочая поверхность должна подходить для контакта с применяемым подшипником.
• Тип системы должен соответствовать способу установки вала - без опоры или с продольной поддержкой.

Два линейных подшипника одинакового внутреннего диаметра могут различаться конструкцией, длиной и требованиями к сопрягаемой поверхности, поэтому полную совместимость необходимо проверять отдельно.

Крепление направляющего вала

Вал необходимо зафиксировать относительно основания так, чтобы его положение сохранялось под рабочей нагрузкой. Для этого применяются различные опоры валов и другие крепежные элементы.

• Диаметр посадки крепежного элемента должен соответствовать валу.
• Высота оси влияет на положение направляющей относительно основания.
• Способ зажима должен обеспечивать устойчивое положение без нежелательной деформации поверхности.
• Расположение опор выбирается с учетом длины, нагрузки и допустимого прогиба.

Одна или две цилиндрические направляющие

В зависимости от конструкции подвижного элемента могут применяться одна или несколько параллельных направляющих. Двухвальная схема позволяет формировать более широкую опорную базу для восприятия моментов.

При установке двух валов необходимо обеспечить их параллельность, требуемое межосевое расстояние и согласованное положение линейных подшипников. Принудительное совмещение неправильно установленных направляющих может увеличить сопротивление движению и нагрузку на подшипники.

Где применяются направляющие валы

Цилиндрические направляющие используются в механизмах, где необходимо обеспечить прямолинейное перемещение подвижного элемента относительно основания.

• линейные и координатные механизмы;
• станочное и автоматизированное оборудование;
• подающие и позиционирующие узлы;
• манипуляторы и вспомогательные механизмы перемещения;
• другие системы, построенные на круглых линейных направляющих.

Как подобрать рельсовый направляющий вал

Подбор начинают с конструкции линейной системы и расчетной нагрузки. После этого определяют диаметр, длину, конструкцию вала и требования к рабочей поверхности.

• Диаметр. Согласуется с линейным подшипником и расчетной жесткостью.
• Длина. Определяется рабочим ходом и способом установки.
• Свободный пролет. Учитывается при расчете прогиба вала без продольной поддержки.
• Нагрузка. Учитываются масса подвижной части, рабочие силы и положение точки их приложения.
• Цельное или полое исполнение. Выбирается с учетом массы и необходимой жесткости.
• Материал и состояние поверхности. Определяются условиями эксплуатации.
• Допуск диаметра. Согласуется с требованиями линейного подшипника.
• Способ крепления. Подбирается по диаметру, высоте оси и расчетной схеме направляющей.

Монтаж и эксплуатация

Точность работы цилиндрической направляющей зависит от взаимного положения вала, опор и линейных подшипников. Монтаж не должен создавать принудительный перекос или изгиб направляющей.

• устанавливайте опоры на подготовленную и достаточно жесткую базу;
• контролируйте прямолинейность и взаимное положение нескольких валов;
• не используйте затяжку крепежа для принудительного устранения значительной несоосности;
• защищайте рабочую поверхность от ударов, коррозии и абразивных загрязнений;
• смазывание выполняйте с учетом требований сопряженного линейного подшипника;
• при появлении люфта или неравномерного движения проверяйте состояние как подшипника, так и поверхности направляющего вала.
