О рельсовых линейных направляющих
Рельсовые линейные направляющие — это профильные закалённые рельсы, которые задают точную траекторию движения в системах линейного перемещения. Они применяются в станках с ЧПУ, портальных системах, автоматических линиях, координатных столах и другом оборудовании, где критичны жёсткость, повторяемость и точность позиционирования.
Рельс сам по себе не является завершённым узлом перемещения: для работы системы на него устанавливаются совместимые линейные каретки, а для повышения ресурса и защиты от загрязнений используются гофрозащита, смазочные картриджи и уплотнения и скребки.
В каталоге TECHNIX представлены направляющие серий HGR, MGNR, RGR и EGR, что позволяет подобрать решение как для компактных осей 3D‑принтеров и лёгких ЧПУ, так и для высоконагруженных промышленных порталов и производственных модулей.
Назначение
Основное назначение рельсовых линейных направляющих — обеспечить прямолинейное, жёсткое и повторяемое направление движения для подвижного узла. В конструкции станка или механизма рельс принимает на себя роль базового направляющего элемента, а перемещение выполняется за счёт каретки, движущейся по дорожкам качения.
- Формирование точной линейной оси в станках с ЧПУ, фрезерных, лазерных, плазменных и гравировальных установках.
- Поддержание точной геометрии перемещения в порталах, координатных столах, манипуляторах и системах автоматизации.
- Работа под радиальными, осевыми и моментными нагрузками в составе высокоточных механических узлов.
- Снижение трения и повышение плавности хода по сравнению с направляющими скольжения.
- Создание надёжной базы для линейного перемещения в условиях интенсивной эксплуатации и циклических нагрузок.
Конструкция

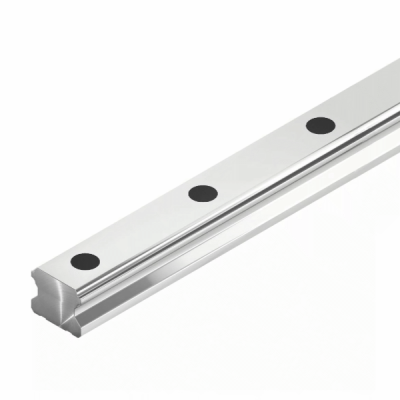

Конструктивно рельсовая направляющая представляет собой профильный стальной рельс с высокой точностью обработки базовых и рабочих поверхностей. В теле рельса выполнены дорожки качения и монтажные отверстия, за счёт которых направляющая фиксируется на станине, плите, алюминиевом профиле или иной несущей поверхности.
- Профильный рельс из закалённой стали с продольными дорожками качения для работы с соответствующей кареткой.
- Шлифованные базовые поверхности для точной установки и минимизации отклонений по прямолинейности.
- Монтажные отверстия с заданным шагом для крепления рельса по всей длине.
- Стандартизованные типоразмеры и посадочные параметры, упрощающие проектирование и замену узлов.
- Исполнение под шариковые или роликовые каретки в зависимости от серии направляющей и требуемой жёсткости.
Каретка в конструкцию самого рельса не входит, но является обязательным сопрягаемым элементом системы. Именно линейная каретка воспринимает нагрузку от подвижного узла и перемещается по рельсу за счёт шариковых или роликовых тел качения.
Для стабильной работы рельс должен устанавливаться на подготовленную базовую поверхность с контролем плоскостности, параллельности и соосности парных направляющих. При монтаже особенно важно соблюдать шаг затяжки крепежа, последовательность прижатия рельса к базе, чистоту посадочной поверхности и отсутствие локальных перекосов, поскольку ошибки установки напрямую влияют на ресурс кареток, плавность хода и точность позиционирования оси ЧПУ.
Преимущества
- Высокая точность линейного перемещения и повторяемость позиционирования.
- Повышенная жёсткость направляющего узла по сравнению с валами и втулками.
- Низкое трение и плавный ход кареток даже при высокой динамике перемещений.
- Широкий выбор серий: от миниатюрных направляющих до роликовых систем для тяжёлых нагрузок.
- Удобство масштабирования и модернизации оборудования за счёт стандартизованных размеров.
- Возможность дооснащения защитой, смазкой и сервисными комплектующими для увеличения срока службы.
Применение
Рельсовые линейные направляющие используются во всех отраслях, где требуется надёжное линейное перемещение с контролируемой геометрией движения. Наиболее часто такие рельсы применяются в металлообработке, деревообработке, сборочной автоматике, упаковочных линиях, робототехнике и в оборудовании для точного позиционирования.
- Фрезерные, токарные, шлифовальные и сверлильные станки с ЧПУ.
- Лазерные, плазменные и гравировальные порталы.
- Линейные модули, координатные столы, приводы подачи и оси автоматизации.
- 3D‑принтеры, дозирующие, упаковочные и сборочные машины.
- Измерительное, лабораторное и специальное промышленное оборудование.
Для повышения надёжности узла линейного перемещения вместе с рельсами рекомендуется подбирать совместимые каретки, а при работе в запылённой или загрязнённой среде — использовать гофрозащиту для рельсовых направляющих, смазочные картриджи и уплотнения и скребки.
Модельный ряд

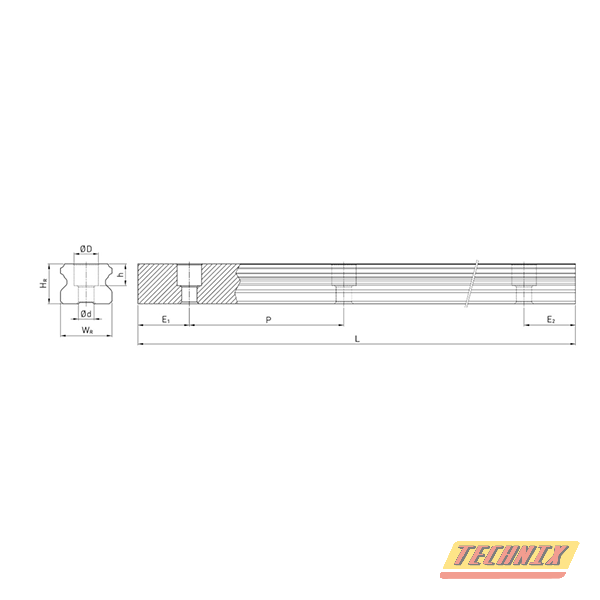

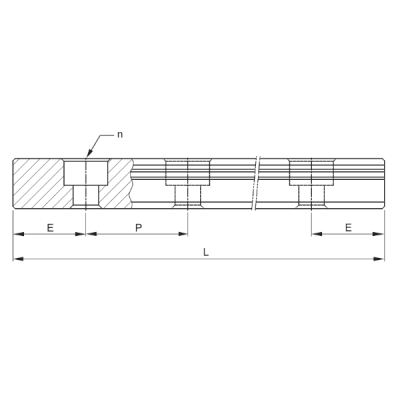

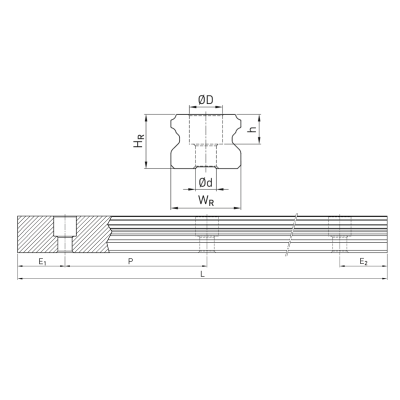

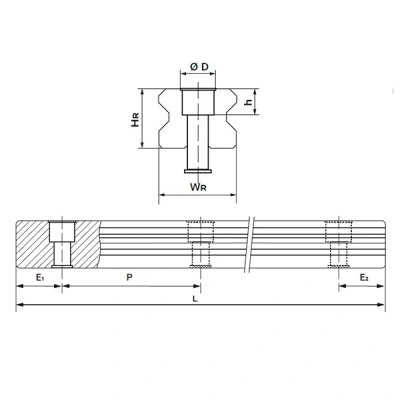

В линейке TECHNIX представлены несколько серий рельсовых направляющих, рассчитанных на разные задачи по нагрузке, габаритам и компоновке. Это позволяет подобрать подходящий тип рельса под компактный станок, универсальную промышленную ось или высоконагруженный портал.
При подборе серии важно учитывать не только габариты рельса, но и рабочую нагрузку, длину хода, требуемую жёсткость, схему расположения кареток, качество базовой поверхности и условия эксплуатации. Для предварительной оценки можно ориентироваться на таблицы размеров и типоразмеров, а для окончательного выбора — на технические требования конкретной оси или станка.
Как заказать и купить линейные направляющие
Для заказа рельсовых линейных направляющих в TECHNIX желательно заранее определить серию, типоразмер, длину рельса, количество кареток и условия эксплуатации. Такой подход позволяет быстрее подобрать совместимые элементы и избежать ошибок при проектировании или модернизации узла линейного перемещения.
- Укажите серию направляющей: HGR, MGNR, RGR или EGR.
- Сообщите требуемую длину рельса, количество осей и число кареток на каждый рельс.
- Опишите оборудование: станок с ЧПУ, линейный модуль, портал, упаковочная машина, измерительный узел или другая система.
- Передайте параметры нагрузки, скорости, ускорения и требования к точности перемещения.
- При необходимости приложите чертёж, 3D‑модель, фото существующего узла или схему монтажа.
- Сразу подберите совместимые каретки, а также защиту и сервисные элементы: гофрозащиту, картриджи, уплотнения и скребки.
Для задач станкостроения и автоматизации особенно важно подбирать рельсы и каретки как единую систему: с учётом монтажной базы, параллельности направляющих, преднатяга, рабочей среды, схемы смазки и сервисного обслуживания. Это напрямую влияет на ресурс узла, точность обработки, стабильность геометрии и надёжность работы оборудования.
Если требуется подобрать линейные направляющие под конкретную задачу, оставьте заявку на сайте TECHNIX — специалисты помогут выбрать подходящую серию рельсов, совместимые каретки и комплектующие для полноценной системы линейного перемещения.
