Кратко про держатели для гаек ШВП
Держатель гайки ШВП — это монтажный кронштейн (модуль крепления), который обеспечивает жёсткое и точное соединение гайки шарико‑винтовой передачи с подвижным узлом станка или механизма. За счёт продуманной геометрии и посадочных размеров держатель упрощает монтаж, обеспечивает соосность пары «винт–гайка» и помогает реализовать точное линейное перемещение без перекосов и лишнего люфта. В каталоге TECHNIX держатели для гаек ШВП также фигурируют как кронштейны и модули крепления, совместимые с популярными сериями DSG и фланцевыми гайками по DIN/ISO.
Держатели гаек ШВП применяются в станках с ЧПУ, линейных модулях, портальных системах, 3D‑оборудовании и компактных осях перемещения, где важны точность позиционирования, повторяемость хода и стабильная работа шарико‑винтовой передачи. Модуль совместим с гайками 16 мм с фланцем по нормативу DIN 69051 (ISO 3408). При выборе держателя ориентируются на габариты корпуса, диаметр отверстия внутри модуля, тип расположения винтов, а также диаметр отверстий с резьбой.
Какое основное назначение?
По сути держатель — это переходное звено между гайкой ШВП и кареткой, столом или другим подвижным узлом, на который передаётся усилие от винта. Он формирует базовую плоскость крепления, фиксирует гайку в заданном положении и помогает равномерно распределить нагрузки по корпусу, снижая риск локального износа, перекосов и появления лишнего люфта. Использование готовых модулей крепления вместо индивидуально фрезерованных плит упрощает проектирование линейных осей, сокращает время сборки и уменьшает вероятность ошибок при центровке винта ШВП.
- Соединение гайки ШВП с передвигаемой деталью (порталом, столом, кареткой) привода линейного перемещения.
- Обеспечение точной геометрии и соосности пары «винт–гайка» относительно направляющих и корпуса станка.
- Снижение вибраций и осевых смещений за счёт жёсткой фиксации гайки.
- Упрощение монтажа, обслуживания и замены гайки ШВП в процессе эксплуатации.
- Адаптация стандартных гаек TECHNIX и их аналогов под конкретную компоновку ЧПУ или линейного модуля.
Как устроен держатель гаек ШВП?
Держатели гаек ШВП TECHNIX представляют собой жёсткий корпус из алюминиевого сплава с прецизионно обработанным посадочным местом под гайку и системой резьбовых отверстий под крепёж. Алюминий обеспечивает сочетание высокой прочности, малого веса и стойкости к коррозии, а шлифованные базовые поверхности улучшают прилегание и точность позиционирования. Конструкция рассчитана на работу в составе шарико‑винтовой передачи и выдерживает характерные для ШВП ударные и статические нагрузки.
- Корпус из алюминиевого сплава, изготовленный методом литья с последующей мехобработкой и шлифованием баз.
- Посадочное отверстие под гайку ШВП с выдержанными допусками по диаметру и глубине.
- Фланец с резьбовыми отверстиями для крепления к плоскости и прижимным узлом для фиксации гайки.

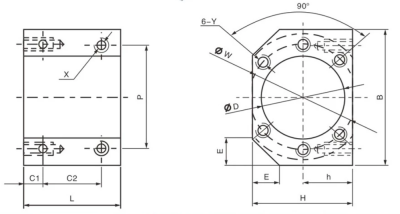

- Компактные габариты по длине L и ширине B для интеграции в линейные модули и оси ЧПУ.
- Совместимость с геометрией гаек TECHNIX DSG и стандартами DIN 69051 / ISO 3408.
Какие есть преимущества?
В отличие от самостоятельно изготовленных кронштейнов, серийные держатели TECHNIX обеспечивают предсказуемую геометрию, высокую повторяемость и быстрый монтаж узла ШВП. Это особенно актуально для станков с ЧПУ, линейных модулей, портальных систем и сервисных замен, где важно минимизировать время простоя оборудования. За счёт правильной опоры гайки снижаются вибрации и повышается точность позиционирования подвижных узлов.
- Устойчивость к высоким нагрузкам и возможность работы в высокоточных системах.
- Быстрый монтаж (установка держателя за считанные минуты с минимальным инструментом).
- Стойкость к коррозии и загрязнениям, увеличенный срок службы узла ШВП.
- Совместимость со стандартами DIN 69051 / ISO 3408 и широким спектром типоразмеров гаек.
- Сокращение затрат на проектирование и мехобработку индивидуальных корпусов гаек.
Где применяется?
Держатели для гаек ШВП TECHNIX применяются в любых системах, где используется шарико‑винтовая передача: от настольных ЧПУ и 3D‑принтеров до промышленных линий. Они подходят для осей подачи в металлообрабатывающих и деревообрабатывающих станках, портальных и консольных станках, позиционирующих столах, роботизированных и измерительных системах.
- Станки с ЧПУ по металлу и дереву, гравировальные и фрезерные комплексы.
- Портальные системы и линейные модули автоматизации.
- 3D‑принтеры, прототипирование, лазерные и плазменные установки.
- Лабораторные, измерительные и инспекционные стенды.
- Упаковочные и сборочные линии, лёгкие роботизированные оси.
Для получения стабильной точности важно подбирать держатель совместно с гайкой ШВП нужного типоразмера, а также учитывать параметры винта ШВП и схемы опор.
Диапазон

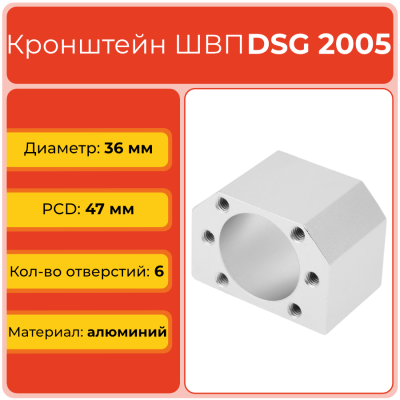

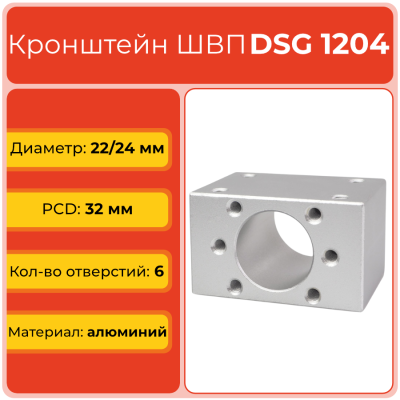

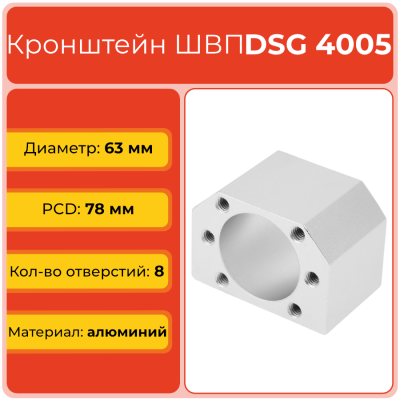

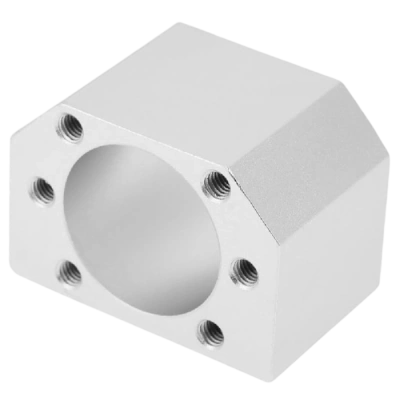

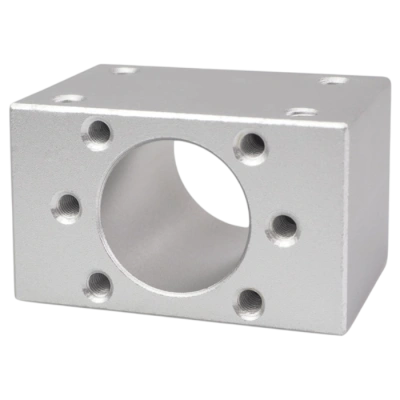

В интернет‑магазине TECHNIX доступны держатели для гаек ШВП с посадочными диаметрами порядка 22, 28, 36, 50, 63 и 75 мм для типоразмеров DSG1204, DSG1605, DSG2005, DSG3205, DSG4005 и др. Для удобства подбора часть позиций сгруппирована по длине L и ширине B, что упрощает компоновку в ограниченном пространстве и на типовых плитах линейных модулей.
Как заказать и купить держатели гаек ШВП?
В компании TECHNIX можно заказать и купить держатели для гаек ШВП с поставкой по Санкт‑Петербургу и всей России — как отдельные кронштейны, так и в составе комплекта с винтом, гайкой и опорами. Для подбора укажите менеджеру тип гайки (например, DSG1605, DSG3205), диаметр и шаг винта, ожидаемые нагрузки и компоновку узла.
- Подбор держателя под конкретный тип и размер гайки ШВП.
- Рекомендации по комплектации: винты ШВП, гайки, опоры, муфты и направляющие.
- Консультации по расчёту нагрузки, ресурса и точности шарико‑винтовой передачи.
- Организация поставки, гарантия и сервисная поддержка по монтажу и эксплуатации.
Для комплексного решения задачи рекомендуем перейти, посмотреть доступные и заказные позиции гаек ШВП, винтов ШВП и ознакомиться с разделом база знаний TECHNIX с материалами по ШВП для ЧПУ, расчёту и монтажу узлов линейного перемещения.
