Артикул:
WV8TECHNIX
Характеристики
Серия
—
WV
Диаметр вала, мм
—
8
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h7
Все характеристики
Аналоги
Аналог SKF:
LJMH8
Аналог INA:
W8
Аналог FLI:
WV8
Аналог NBS:
SCB8
10 руб.
/см Есть в наличии: 327
Ожидается:
30.09.2026 8000
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

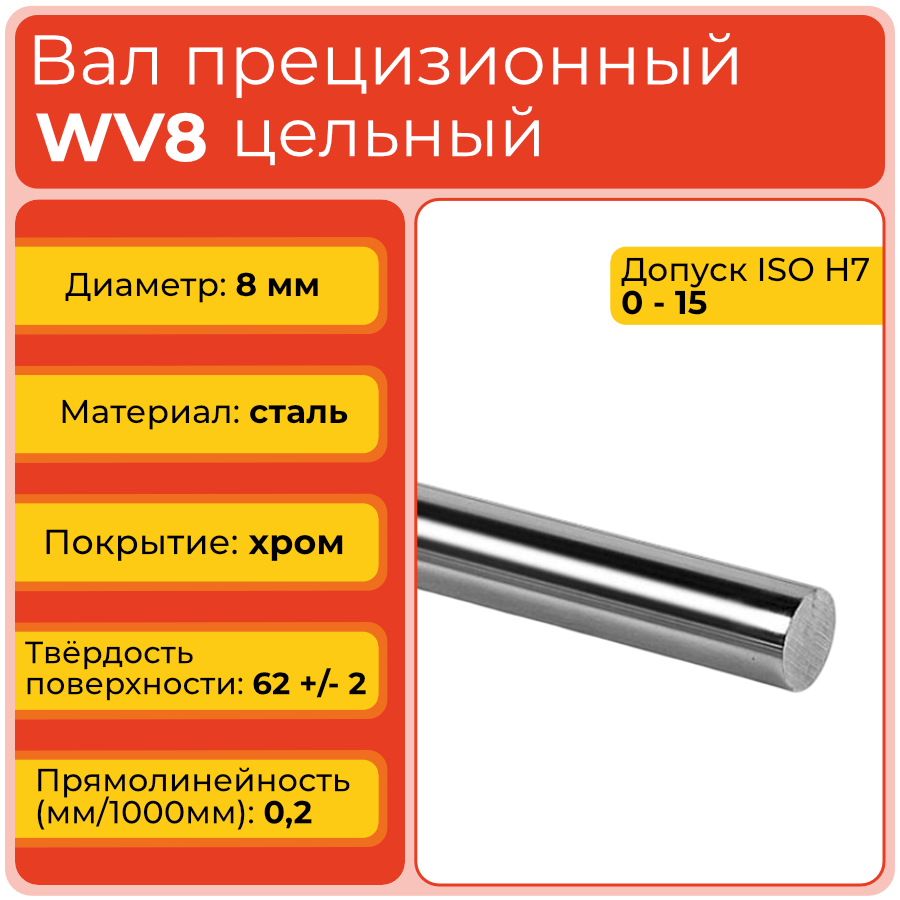

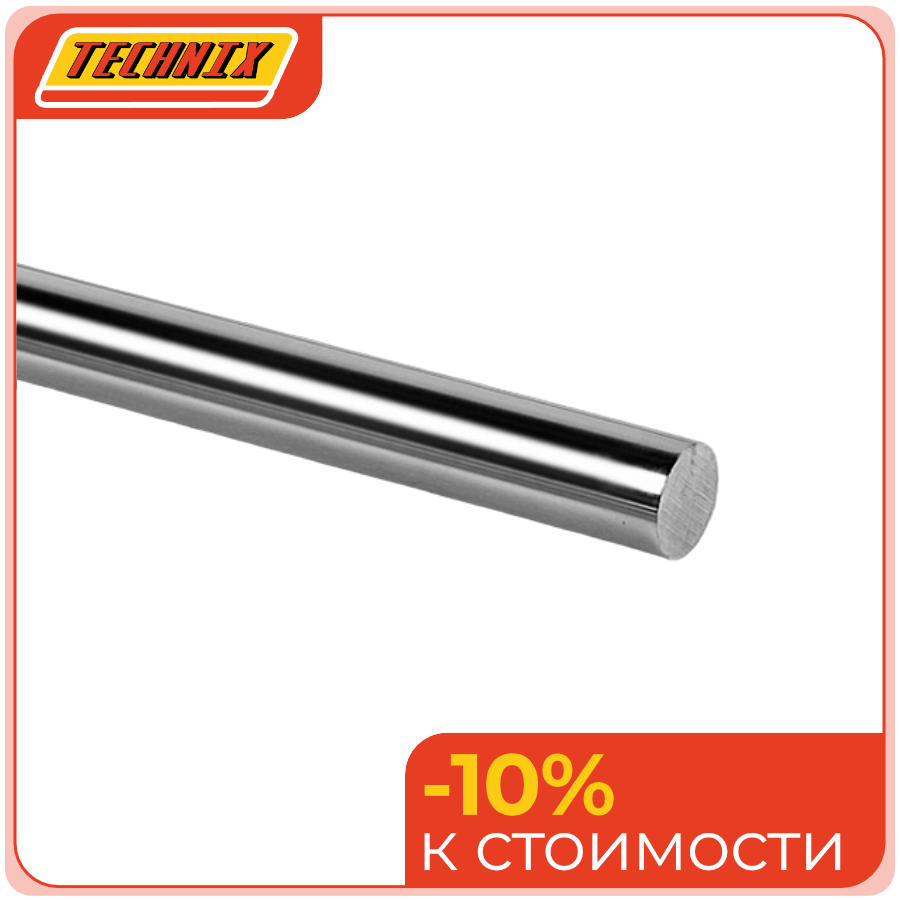

Вал прецизионный WV8 TECHNIX — цельный цилиндрический вал диаметром 8 мм для компактных систем линейного перемещения. Модель предназначена для работы с линейными подшипниками и опорами в механизмах, где требуется точная направляющая с небольшим монтажным размером и стабильным ресурсом.
WV8 выполнен без встроенной опоры и может устанавливаться в различных конструктивных схемах. Хромированная поверхность и закалённая стальная основа делают вал подходящим для повторяющихся циклов подачи, позиционирования и автоматизированного перемещения.
Стоит обратить внимание
WV8 занимает промежуточное положение между самым компактным WV6 и более крупным WV10. Перед выбором необходимо сопоставить не только диаметр, но и длину пролёта, массу подвижной части и фактическую нагрузку.
Расшифровка артикула
Артикул WV8 содержит буквенное обозначение серии и цифровой код номинального диаметра. Маркировка используется для подбора линейной направляющей и проверки совместимости с подшипниками и опорами размером 8 мм.
- WV — серия прецизионных линейных валов, обычно изготовленных с закалкой и хромированным покрытием рабочей поверхности.
- 8 — номинальный диаметр цилиндрического вала 8 мм.
Полное обозначение модели — WV8. Длину и условия эксплуатации определяют по чертежу и расчётным параметрам линейного узла.
Стоит обратить внимание
Номинальный диаметр задаёт базовый размер подшипника, но не определяет допустимый прогиб или нагрузку без учёта длины и схемы опирания.
Конструкция и устройство
WV8 представляет собой цельный стальной вал из GCr15. На рабочую поверхность нанесено хромированное покрытие; перед этим поверхность проходит индукционную закалку глубиной 0,6–0,9 мм и прецизионную шлифовку. Такое исполнение обеспечивает точную цилиндрическую форму, малую шероховатость и устойчивость к износу в паре с линейным подшипником.
- Сплошная основа из стали GCr15.
- Индукционно закалённый рабочий слой глубиной 0,6–0,9 мм.
- Шлифованная поверхность с шероховатостью Ra 0,25 мкм.
- Хромовое покрытие толщиной 12 ± 5 мкм.
- Конструкция без встроенной опоры для свободного размещения элементов крепления.
Стоит обратить внимание
Небольшой диаметр требует аккуратного обращения при монтаже. Нельзя допускать ударов, задиров и перекоса подшипника относительно оси вала.
Размерный ряд серии WV
Ниже приведена таблица всех типоразмеров прецизионных линейных валов серии WV, представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
WV8 — компактный типоразмер, а WV50 и WV60 рассчитаны на существенно более крупные направляющие узлы. Для каждой модели необходимо учитывать собственную схему опирания.
Технические параметры и условия эксплуатации
WV8 имеет класс точности h7 и номинальный диаметр 8 мм. Диапазон фактического диаметра составляет 7,985–8,000 мм, допуск — 0/−15 мкм. Материал — сталь GCr15; глубина индукционной закалки равна 0,6–0,9 мм, шероховатость поверхности — Ra 0,25 мкм. Параллельность составляет 9 мкм, круглость — 6 мкм, прямолинейность — 0,2 мм на 1000 мм. Твёрдость поверхности — 62 ± 2 HRC, толщина хромированного покрытия — 12 ± 5 мкм.
- Тип: цельный прецизионный линейный вал без опоры.
- Диаметр: 8 мм.
- Материал: сталь GCr15.
- Покрытие: хром, 12 ± 5 мкм.
- Условия эксплуатации: точная установка без перекосов, чистая рабочая зона, защита от ударов и контроль состояния подшипника.
Стоит обратить внимание
При небольшом диаметре особенно важны минимальный перекос и отсутствие боковой нагрузки. Перед эксплуатацией необходимо проверить плавность движения по всей длине.
Чертёж вала WV8
Применяемость
WV8 применяют в компактных и средненагруженных системах линейного перемещения, где важно сохранить небольшой размер направляющего узла. Вал подходит для механизмов подачи, лёгких станочных приспособлений, лабораторного и измерительного оборудования, упаковочных и дозирующих устройств, а также автоматизированных модулей позиционирования. Сопряжённые подшипники и опоры должны соответствовать диаметру 8 мм. При выборе учитывают длину пролёта, массу подвижной части, скорость и отсутствие чрезмерных боковых нагрузок.
- Компактные линейные оси и механизмы подачи.
- Небольшие станки и технологические приспособления.
- Упаковочное, дозирующее и сортировочное оборудование.
- Лабораторные и измерительные установки.
- Лёгкие автоматизированные и роботизированные механизмы.
Стоит обратить внимание
Если нагрузка или пролёт превышают расчётные условия, целесообразно сравнить WV8 с WV10 и проверить прогиб более крупной направляющей.
Аналоги
Для WV8 можно рассматривать изделия других производителей с номинальным диаметром 8 мм. Указанные позиции подходят для предварительного кросс-поиска, но не подтверждают полную взаимозаменяемость. Перед заменой необходимо сверить диаметр, допуск, длину, покрытие, твёрдость, прямолинейность и рабочую нагрузку.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
Для компактного аналога важно подтвердить не только диаметр, но и фактический допуск, геометрию поверхности и совместимость с линейным подшипником.
Часто задаваемые вопросы
Как установить вал WV8?
Перед монтажом очищают вал, подшипник и опоры, проверяют соосность и отсутствие перекосов. Направляющую фиксируют аккуратно, не допуская ударов по хромированной поверхности. После сборки проверяют плавность хода по всей длине.
Можно ли заменить WV8 валом другого производителя?
Да, если подтверждено совпадение диаметра, допуска, длины, прямолинейности, покрытия, твёрдости и характеристик подшипника. Для компактного узла также проверяют допустимый прогиб и боковую нагрузку.
Чем WV8 отличается от WV6 и WV10?
WV8 имеет диаметр 8 мм, поэтому является промежуточным типоразмером между WV6 и WV10. По сравнению с WV6 он рассчитан на более жёсткую направляющую, а WV10 имеет ещё больший диаметр. Подшипники и опоры этих моделей не взаимозаменяемы без проверки.
Какой срок службы у WV8?
Ресурс зависит от нагрузки, длины пролёта, скорости, частоты циклов, чистоты рабочей зоны, смазки и состояния линейного подшипника. При правильном монтаже и обслуживании вал рассчитан на длительную эксплуатацию, но точный срок службы без данных о режиме работы определить нельзя.
Когда требуется замена WV8?
Замена требуется при появлении задиров, глубоких царапин, повреждении или отслаивании хромового покрытия, увеличении люфта, шуме и рывках при перемещении. Одновременно проверяют подшипник, опоры и соосность механизма.
Стоит обратить внимание
Для тонкой направляющей своевременный контроль люфта, загрязнений и прогиба помогает сохранить плавность хода и продлить ресурс линейного узла.
Техническая информация (.pdf)
Валы прецизионные серии WV
660,1 кб
Общая информация
Серия
WV
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h7
Допуск на диаметр (ISO-h7), мм
?
Предельное отклонение диаметра вала в миллиметрах для поля допуска h7 (верхнее отклонение 0, нижнее = −IT7).
7,985 - 8,000
Допуск ISO H7, мкм
?
Числовое значение допуска IT7 для данного номинального диаметра в микрометрах, используемое при расчёте посадок с отверстиями H7.
0 - 15
Материал
сталь GCr15
Покрытие
хром
Производитель
TECHNIX
Габариты
Диаметр вала, мм
8
Технические параметры
Глубина индукционной закалки SHD, мм
0,6 - 0,9
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
9
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
6
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.2
Точность, мкм
0/-15
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
Толщина хрома, микрометр
12 +/-5
