Линейные подшипники обеспечивают ровное и плавное перемещение деталей по прямой, что важно для станков, 3D-принтеров, манипуляторов и автоматических линий. От правильного выбора детали зависит срок службы оборудования и качество работы узлов при серийном производстве.
В этом материале разберем, как устроены линейные подшипники, чем отличаются между собой и что учитывать при выборе модели под задачи производства.
В ассортименте TECHNIX представлены бесфланцевые линейные подшипники закрытого и открытого типа, включая популярные серии LM, LME и KH, что позволяет подобрать решение под стандартные валы, ограниченное монтажное пространство и разные режимы нагрузки. Смотреть весь каталог линейных подшипников
Назначение
Основная задача линейного подшипника без корпуса — обеспечить точное и стабильное линейное перемещение подвижного узла по цилиндрическому валу. Такие изделия снижают трение, уменьшают износ сопрягаемых деталей и помогают поддерживать ровный ход механизма даже при интенсивной эксплуатации.
- Для перемещения кареток, столов, модулей и рабочих узлов по направляющему валу.
- Для замены изношенной втулки в уже установленном корпусе без полной замены опоры.
- Для сборки новых узлов линейного перемещения в станках, автоматике и производственном оборудовании с использованием прецизионных валов.
Конструкция

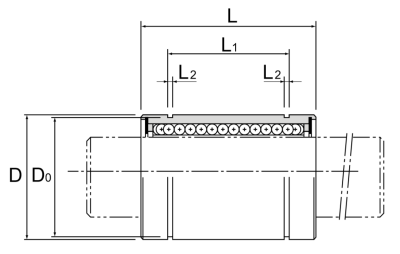

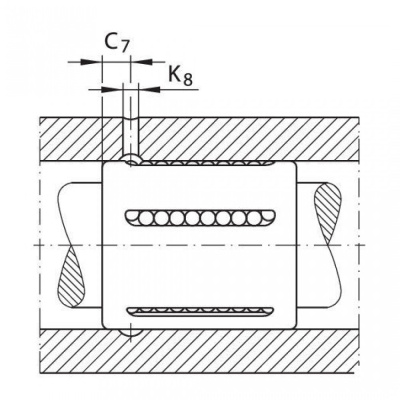

Шариковый линейный подшипник обычно состоит из наружного металлического корпуса-втулки, тел качения, сепаратора и уплотнений. В подшипниках такого типа шарики движутся по дорожкам рециркуляции, за счёт чего обеспечивается плавное продольное перемещение по валу.

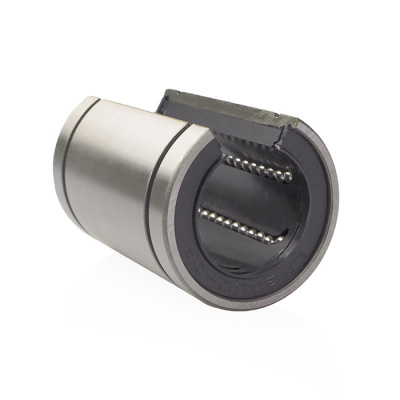

Открытые версии применяются в узлах с опорой на вал и доступом к рабочей зоне, а закрытые — там, где важнее защита внутренних элементов от загрязнений. Подобрать валы с опорой.
Преимущества
- Компактность — подшипник без корпуса удобно устанавливать в уже подготовленный посадочный узел.
- Экономичность обслуживания — можно заменить только изношенную втулку, не меняя весь корпусной узел.
- Плавный ход — шариковая система рециркуляции уменьшает трение и улучшает точность линейного перемещения.
- Широкий выбор исполнений — доступны стандартные, удлинённые, компактные, открытые и закрытые модели.

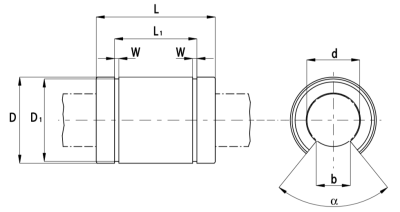

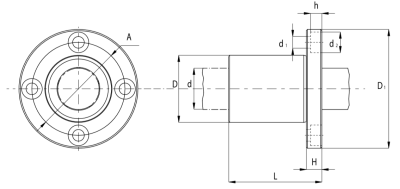

- Удобство подбора — выбор ведётся по серии, внутреннему диаметру, наружному диаметру, длине и типу исполнения. Таблицы размеров линейных подшипников.
Применение
Линейные подшипники без корпуса востребованы в оборудовании, где требуется точное перемещение деталей по прямой и стабильная работа направляющих. Они применяются в станках, 3D-принтерах, манипуляторах и автоматических линиях, где от правильного подбора зависит ресурс узла и качество работы оборудования.
- Станки и обрабатывающие модули.
- 3D-принтеры и ЧПУ-оборудование.
- Автоматические линии и производственные комплексы.
- Манипуляторы, упаковочные и подающие механизмы, а также узлы с линейными каретками.
- Сервисная замена подшипников в линейных подшипниках в сборе с корпусом.
Диапазон
Каталог TECHNIX включает линейные подшипники без корпуса в нескольких сериях и типоразмерах. В ассортименте представлены стандартные, удлинённые, компактные, открытые и закрытые исполнения для различных диаметров вала и условий эксплуатации.
| Серия | Особенности | Пример типоразмеров | Где применяется |
|---|---|---|---|

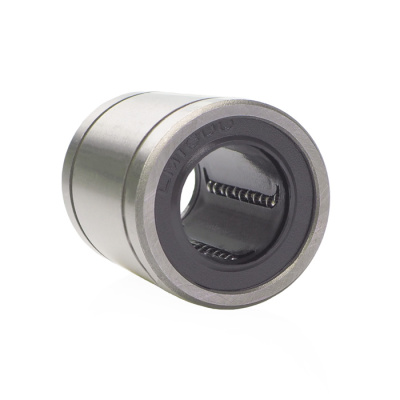

| LM-UU | Стандартные закрытые подшипники | LM16-UU, LM20-UU, LM25-UU, LM30-UU | Универсальные узлы линейного перемещения |

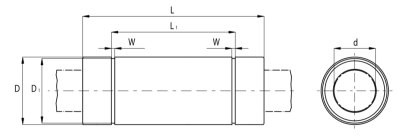

| LM-L-UU | Удлинённое исполнение | LM16-L-UU, LM20-L-UU, LM25-L-UU | Когда нужна большая опорная длина |

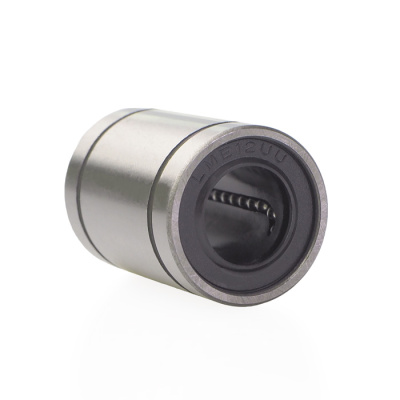

| LME-UU | Европейская серия | LME12-UU, LME20-UU, LME25-UU, LME30-UU | Совместимость с соответствующими валами и узлами |
| LME-UU-OP | Открытое исполнение | LME12-UU-OP, LME16-UU-OP, LME20-UU-OP, LME25-UU-OP | Для валов с опорой и корпусных модулей |

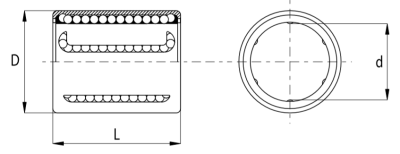

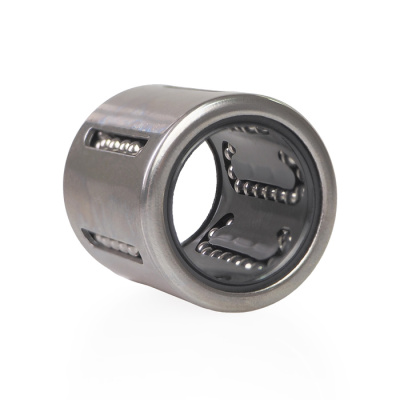

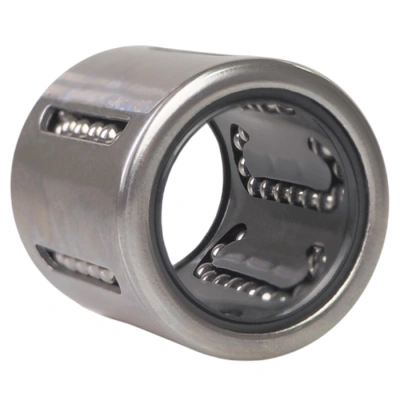

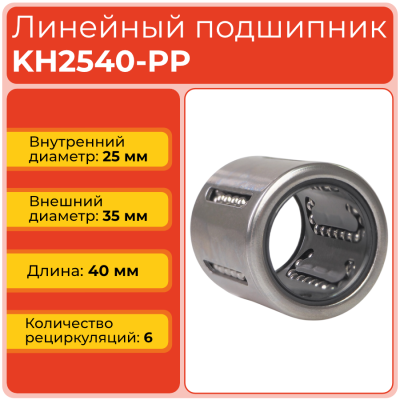

| KH-PP | Компактные подшипники | KH1026-PP, KH1630-PP, KH2030-PP, KH2540-PP | При ограниченном пространстве и высоких нагрузках |
Для точного подбора линейного подшипника рекомендуется учитывать внутренний диаметр, наружный диаметр, длину, тип исполнения и совместимость с направляющим валом.
Как заказать и купить линейные подшипники
Чтобы купить линейные подшипники без корпуса, сначала определите серию и тип исполнения: стандартный или удлинённый, открытый или закрытый, а затем уточните внутренний диаметр, наружный диаметр и длину. Для корректного подбора важно учитывать параметры вала, тип посадочного узла и условия эксплуатации оборудования.
- Выберите подходящую серию: LM, LME, KH или открытое исполнение OP.
- Сверьте размеры под существующий вал и посадочное место.
- Проверьте, нужна ли замена только подшипника или всего узла линейного перемещения.
- При необходимости подберите совместимые прецизионные хромированные валы или валы с опорой.
- Оформите заказ через каталог или свяжитесь со специалистами TECHNIX для подбора по параметрам и чертежу.
В каталоге TECHNIX доступны позиции в наличии, а также консультация по выбору линейных подшипников под конкретное оборудование.
