Артикул:
W50TECHNIX
Характеристики
Серия
—
W
Диаметр вала, мм
—
50
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h6
Все характеристики
Аналоги
Аналог SKF:
LJM50
Аналог INA:
W50
Аналог FLI:
W50
Аналог NBS:
SGB50
109 руб.
/см Есть в наличии: 10029
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

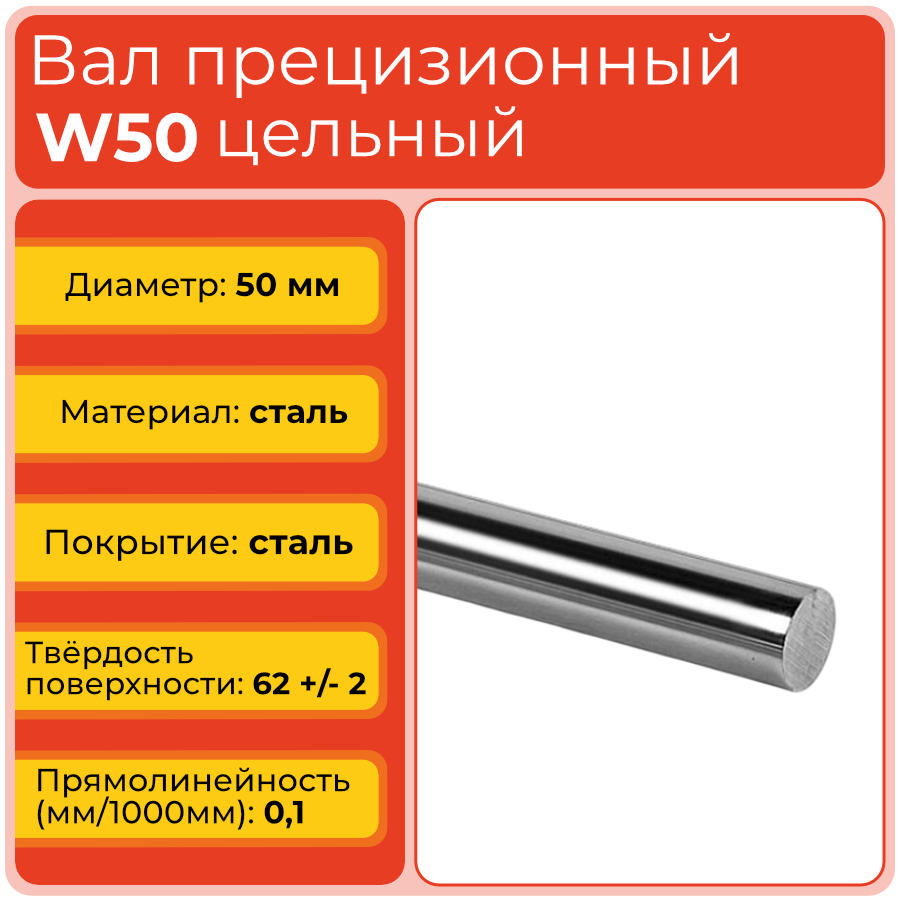

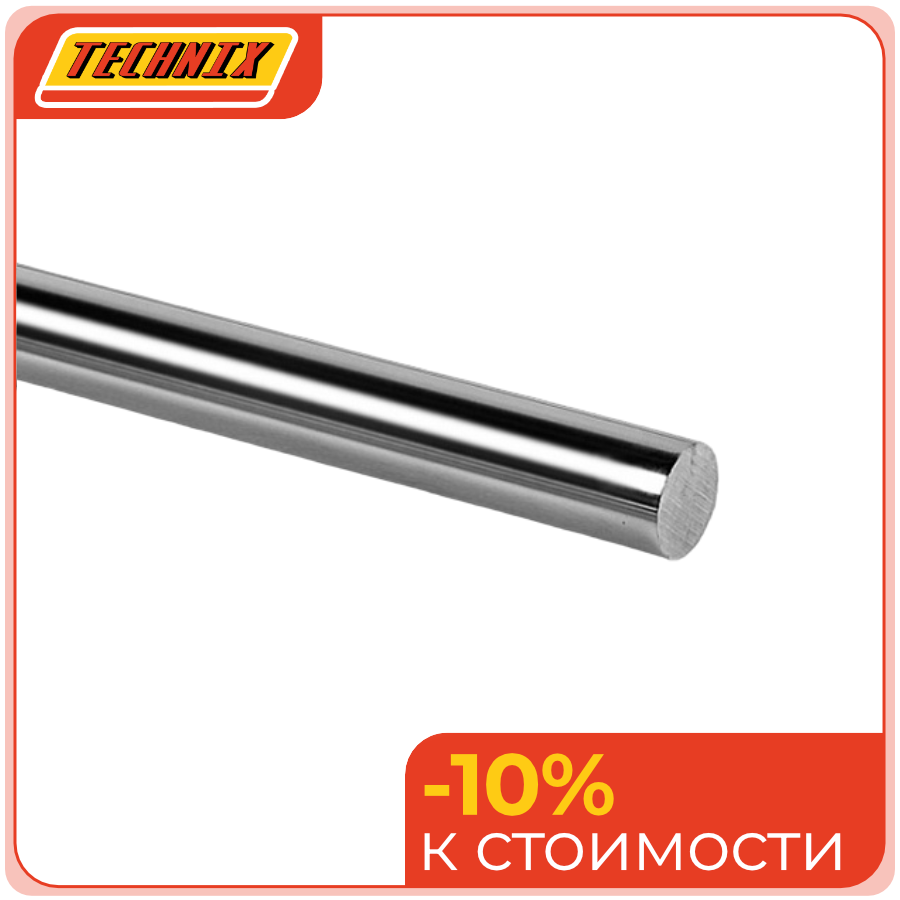

Прецизионный вал W50 TECHNIX — цельная цилиндрическая направляющая диаметром 50 мм для высоконагруженных систем линейного перемещения. Изделие предназначено для тяжёлого промышленного оборудования, где необходимы высокая жёсткость, точный ход и устойчивость направляющего узла к длительным статическим и динамическим нагрузкам.
Вал изготовлен из стали GCr15 и относится к серии W стандартных цилиндрических валов без опоры. Закалённая и шлифованная рабочая поверхность образует дорожку качения для линейных подшипников и втулок крупного типоразмера. Диаметр 50 мм обеспечивает значительный запас по сопротивлению изгибу и помогает сохранять геометрию направляющей при работе с массивными подвижными узлами.
Стоит обратить внимание
W50 выбирают для ответственных узлов, где компактные направляющие меньшего диаметра уже не обеспечивают необходимую жёсткость. При проектировании важно рассчитать пролёт, опоры, крепления и распределение нагрузки.
Расшифровка артикула
Обозначение W50 указывает на цельный прецизионный вал без опоры серии W с номинальным диаметром 50 мм. Буквенный индекс определяет тип цилиндрической направляющей, а цифровой — размер рабочей поверхности, который используется при выборе линейного подшипника и расчёте жёсткости конструкции.
- W — условный код линейки для стандартных цельных цилиндрических прецизионных валов без опоры с закалённой поверхностью и шлифованным наружным диаметром.
- 50 — номинальный диаметр рабочей поверхности вала 50 мм.
Полное обозначение: W50. При выборе необходимо дополнительно учитывать длину вала, тип опор, размер сопрягаемого подшипника, нагрузку, прогиб и условия эксплуатации.
Стоит обратить внимание
Цифра 50 обозначает диаметр, а не длину изделия. Для длинных направляющих итоговая жёсткость зависит от расстояния между опорами и конструкции основания.
Конструкция и устройство
Прецизионный вал W50 представляет собой сплошной цилиндрический элемент из стали GCr15 без встроенного корпуса и опорных блоков. Наружная рабочая поверхность проходит термическую обработку и последующую прецизионную шлифовку. Это обеспечивает необходимую твёрдость, износостойкость и стабильность дорожки качения при контакте с линейными подшипниками. Крупный диаметр вала повышает устойчивость к изгибу и вибрациям, что позволяет использовать изделие в тяжёлых направляющих системах.
- Цельная конструкция без опорного корпуса.
- Материал — сталь GCr15.
- Закалённая рабочая поверхность.
- Прецизионная шлифовка наружного диаметра.
- Работа с крупными линейными подшипниками и втулками.
Стоит обратить внимание
Большой диаметр и масса W50 предъявляют повышенные требования к транспортировке, установке и фиксации. Опорная конструкция должна исключать провисание, перекос и передачу ударных нагрузок на рабочую поверхность.
Размерный ряд серии W
Ниже приведена таблица всех типоразмеров прецизионных валов серии W, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
W50 относится к крупным типоразмерам серии W и рассчитан на более высокие нагрузки, чем модели W30 и W40. При сравнении необходимо учитывать не только диаметр, но и габариты подшипников, массу изделия и требования к монтажной конструкции.
Технические параметры и условия эксплуатации
Прецизионный вал W50 имеет номинальный диаметр 50 мм и класс точности h6. Допуск на диаметр составляет 49,984–50,000 мм. Изделие изготовлено из стали GCr15; шероховатость поверхности Ra — 0,25 мкм, параллельность — 11 мкм, круглость — 7 мкм, прямолинейность — 0,1 мм на 1000 мм. Точность указана как 0/−16 мкм. Минимальная глубина индукционной закалки составляет 2,2–2,6 мм, твёрдость рабочей поверхности — 62 ± 2 HRC.
- Тип вала: цельный, сплошной, без опоры.
- Диаметр: 50 мм.
- Класс точности: h6.
- Допуск на диаметр: 49,984–50,000 мм.
- Материал: сталь GCr15.
- Покрытие: сталь.
- Шероховатость Ra: 0,25 мкм.
- Параллельность поверхности: 11 мкм.
- Круглость: 7 мкм.
- Прямолинейность: 0,1 мм/1000 мм.
- Точность: 0/−16 мкм.
- Глубина индукционной закалки SHD: 2,2–2,6 мм.
- Твёрдость поверхности: 62 ± 2 HRC.
- Условия эксплуатации: установка на жёсткое основание, точное выравнивание опор, защита от загрязнений, коррозии, ударов и превышения расчётной нагрузки.
Стоит обратить внимание
Перед монтажом рекомендуется проверить чистоту и состояние рабочей поверхности, соосность подшипников и параллельность направляющих. Для длинных осей необходимо предварительно оценить прогиб вала и жёсткость опорной конструкции.
Чертёж вала W50
Применяемость
Вал W50 используют в тяжёлых линейных системах, где перемещаются массивные каретки, платформы, заготовки или технологические узлы. Большой диаметр позволяет применять его как жёсткую несущую направляющую в станках, портальных механизмах и промышленной автоматике. Рабочая поверхность рассчитана на контакт с крупными линейными подшипниками и втулками. При проектировании необходимо учитывать нагрузку на каждую направляющую, расстояние между опорами, длину пролёта и требования к точности позиционирования.
- Тяжёлые металлообрабатывающие станки и ЧПУ‑комплексы.
- Портальные и координатные системы промышленного назначения.
- Подающие и транспортирующие механизмы для тяжёлых деталей.
- Прессовое, формовочное и силовое оборудование.
- Автоматизированные линии с крупными перемещаемыми узлами.
Стоит обратить внимание
Использование W50 требует соответствующей инфраструктуры: жёсткой рамы, рассчитанных опор, крупногабаритных подшипников и крепежа. При несоответствии этих элементов преимущества большого диаметра могут быть не реализованы.
Аналоги
Для замены W50 можно рассматривать прецизионные валы других производителей с номинальным диаметром 50 мм. Приведённые обозначения подходят для предварительного кросс‑подбора, однако окончательная взаимозаменяемость определяется после проверки длины, допуска, геометрии, твёрдости и допустимой нагрузки.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При замене крупного вала необходимо проверять не только номинальный диаметр, но и допустимый прогиб, длину пролёта, тип опор, характеристики подшипников и требования к жёсткости всей системы.
Часто задаваемые вопросы
Как установить прецизионный вал W50?
Вал устанавливают на жёсткое основание с использованием рассчитанных опор и крепежа. Перед монтажом проверяют прямолинейность, параллельность и соосность направляющих, а также отсутствие повреждений рабочей поверхности. После установки линейных подшипников необходимо проверить плавность хода без подклинивания.
Можно ли заменить W50 валом SKF LJM50?
Такая замена возможна только после проверки диаметра, длины, допуска, твёрдости, прямолинейности, конструкции опор и допустимой нагрузки. Для крупного типоразмера также необходимо сопоставить прогиб и жёсткость всей направляющей системы.
Чем W50 отличается от W40 и W60?
Модели отличаются номинальным диаметром, жёсткостью, массой и совместимыми линейными подшипниками. W40 предназначен для несколько менее нагруженных узлов, W60 обеспечивает ещё больший запас по жёсткости, а W50 занимает промежуточное положение среди крупных направляющих серии.
Какой срок эксплуатации имеет вал W50?
Фиксированный срок службы определяется условиями эксплуатации. На ресурс влияют нагрузка, скорость и частота перемещения, длина пролёта, качество монтажа, состояние линейных подшипников, чистота и защита от коррозии. При корректном расчёте и регулярном контроле закалённая рабочая поверхность рассчитана на длительную работу.
Когда необходимо заменить вал W50?
Основанием для замены могут быть выраженная выработка, задиры, коррозия, трещины, заметный люфт, вибрации, шум или рывки при движении. Перед заменой следует проверить также подшипники, опоры, крепления и прогиб всей направляющей.
Стоит обратить внимание
При эксплуатации W50 важно контролировать не только состояние поверхности, но и жёсткость опорной конструкции. Перегрузка или перекос могут ускорить износ даже при высокой твёрдости вала.
Техническая информация (.pdf)
Валы прецизионные серии W
522,6 кб
Общая информация
Серия
W
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h6
Допуск на диаметр (ISO-h6), мм
?
Допустимое отклонение диаметра вала от номинала в миллиметрах для поля допуска h6.
49,984 - 50,000
Материал
сталь GCr15
Покрытие
сталь
Производитель
TECHNIX
Габариты
Диаметр вала, мм
50
Технические параметры
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
11
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
7
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.1
Точность, мкм
0/-16
Глубина индукционной закалки SHD min, мм
2,2-2,6
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
