Артикул:
W40TECHNIX
Характеристики
Серия
—
W
Диаметр вала, мм
—
40
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h6
Все характеристики
Аналоги
Аналог SKF:
LJM40
Аналог INA:
W40
Аналог FLI:
W40
Аналог NBS:
SGB40
69 руб.
/см Есть в наличии: 4770
Ожидается:
30.09.2026 2000
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

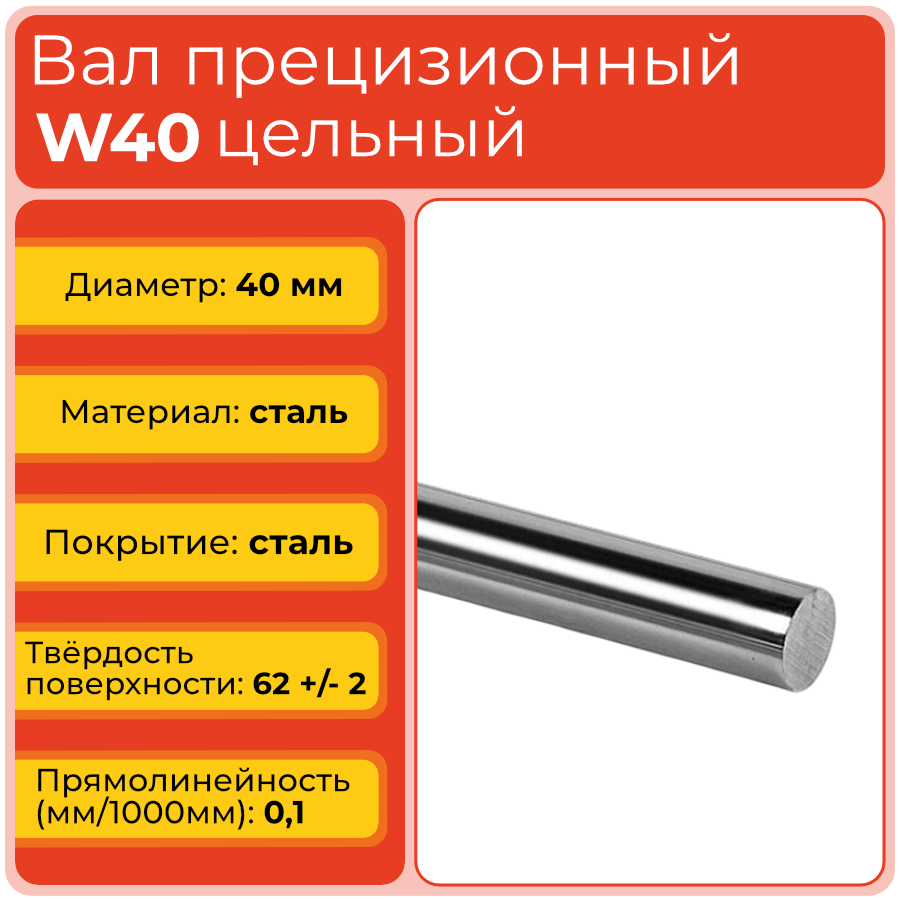

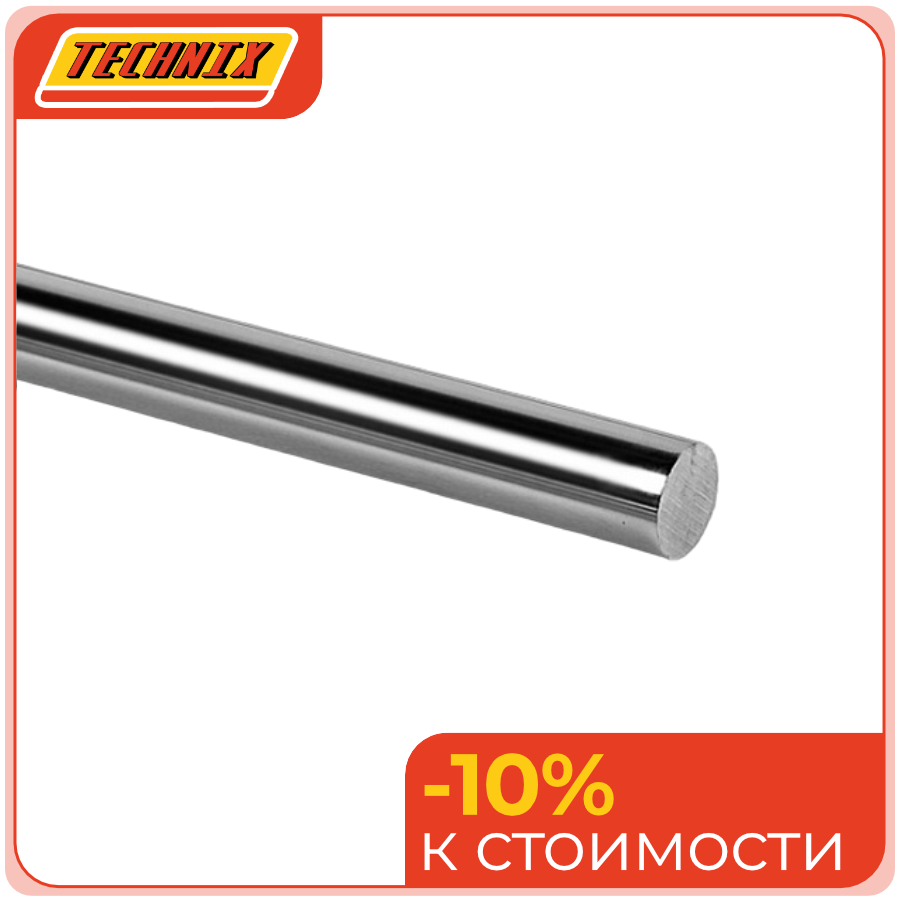

Прецизионный вал W40 TECHNIX — цельная цилиндрическая направляющая диаметром 40 мм для тяжёлых систем линейного перемещения и силовых механизмов. Изделие используют в узлах, где важны высокая жёсткость, устойчивость к изгибающим нагрузкам, точность хода и длительная стабильность работы оборудования.
Вал изготовлен из стали GCr15 и относится к серии W стандартных цилиндрических валов без опоры. Закалённая и шлифованная поверхность формирует износостойкую дорожку качения для линейных подшипников и втулок соответствующего размера. Диаметр 40 мм обеспечивает значительный запас по жёсткости и помогает сохранять геометрию направляющей при высокой массе подвижного узла.
Стоит обратить внимание
W40 предназначен для ответственных промышленных механизмов. При его выборе необходимо оценивать не только рабочую нагрузку, но и длину пролёта, конструкцию опор, прогиб, жёсткость основания и соответствие линейных подшипников.
Расшифровка артикула
Обозначение W40 указывает на цельный прецизионный вал без опоры серии W с номинальным диаметром 40 мм. Буквенный индекс определяет линейку цилиндрических направляющих, а цифровая часть показывает диаметр рабочей поверхности и помогает подобрать совместимый линейный подшипник.
- W — условный код линейки для стандартных цельных цилиндрических прецизионных валов без опоры с закалённой поверхностью и шлифованным наружным диаметром.
- 40 — номинальный диаметр рабочей поверхности вала 40 мм.
Полное обозначение: W40. Для окончательного подбора нужно проверить длину, диаметр сопрягаемого подшипника, параметры опор, допустимые нагрузки и требования к точности перемещения.
Стоит обратить внимание
Цифра 40 обозначает диаметр вала, а не его длину. Для длинных направляющих жёсткость системы определяется совместной работой вала, опор, основания и подшипников.
Конструкция и устройство
Прецизионный вал W40 представляет собой сплошной цилиндрический элемент из стали GCr15 без встроенного корпуса и опорных блоков. Рабочая поверхность проходит закалку и последующую прецизионную шлифовку по наружному диаметру. Такая обработка обеспечивает высокую твёрдость, сопротивление износу и стабильную дорожку качения для линейных подшипников. Крупный диаметр повышает устойчивость вала к изгибу и деформациям, что особенно важно в тяжёлых станочных и автоматизированных системах.
- Цельная конструкция без опорного корпуса.
- Материал — сталь GCr15.
- Закалённая наружная рабочая поверхность.
- Прецизионная шлифовка дорожки качения.
- Совместная работа с крупными линейными подшипниками и втулками.
Стоит обратить внимание
Масса и габариты W40 требуют применения подходящих грузоподъёмных средств при транспортировке и монтаже. При установке нельзя допускать ударов по шлифованной поверхности и перекоса относительно подшипников.
Размерный ряд серии W
Ниже приведена таблица всех типоразмеров прецизионных валов серии W, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
W40 занимает положение между W35 и W50. Это крупный типоразмер для тяжёлых направляющих, но при выборе между соседними моделями необходимо сравнивать реальные нагрузки, прогиб и размеры сопрягаемых деталей.
Технические параметры и условия эксплуатации
Прецизионный вал W40 имеет номинальный диаметр 40 мм и класс точности h6. Допуск на диаметр составляет 39,984–40,000 мм. Вал изготовлен из стали GCr15; шероховатость рабочей поверхности Ra — 0,25 мкм, параллельность — 11 мкм, круглость — 7 мкм, прямолинейность — 0,1 мм на 1000 мм. Точность указана как 0/−16 мкм. Минимальная глубина индукционной закалки составляет 1,9–2,0 мм, твёрдость поверхности — 62 ± 2 HRC.
- Тип вала: цельный, сплошной, без опоры.
- Диаметр: 40 мм.
- Класс точности: h6.
- Допуск на диаметр: 39,984–40,000 мм.
- Материал: сталь GCr15.
- Покрытие: сталь.
- Шероховатость Ra: 0,25 мкм.
- Параллельность поверхности: 11 мкм.
- Круглость: 7 мкм.
- Прямолинейность: 0,1 мм/1000 мм.
- Точность: 0/−16 мкм.
- Глубина индукционной закалки SHD: 1,9–2,0 мм.
- Твёрдость поверхности: 62 ± 2 HRC.
- Условия эксплуатации: монтаж на жёсткое основание, точное выравнивание опор, защита от загрязнений, коррозии, ударов и нагрузок, превышающих расчётные значения.
Стоит обратить внимание
Перед установкой необходимо проверить рабочую поверхность, параллельность опор и соосность линейных подшипников. Для длинных осей следует отдельно оценить прогиб вала и жёсткость всей конструкции.

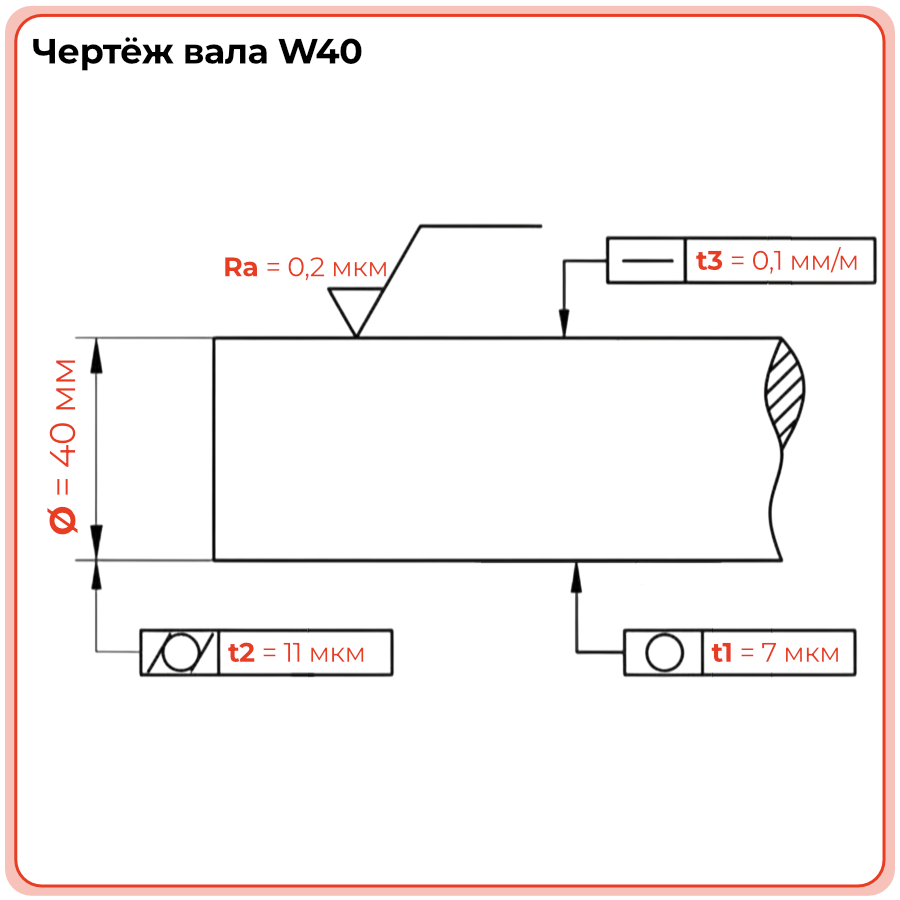

Чертёж вала W40
Применяемость
W40 применяют в тяжёлых системах линейного перемещения, где рабочий узел перемещает массивные платформы, каретки, заготовки или технологические модули. Вал подходит для станочного оборудования, портальных механизмов, силовых приводов и автоматизированных линий, в которых направляющая должна сохранять устойчивость при значительных радиальных и изгибающих нагрузках. В паре с крупными линейными подшипниками он формирует жёсткую направляющую ось с точным и повторяемым ходом.
- Тяжёлые металлообрабатывающие станки и ЧПУ‑комплексы.
- Портальные и координатные системы промышленного назначения.
- Подающие и транспортирующие устройства для тяжёлых деталей.
- Силовые, прессовые и формовочные механизмы.
- Автоматизированные линии с крупными подвижными узлами.
Стоит обратить внимание
При использовании W40 необходимо согласовать характеристики вала с жёсткостью рамы, опор и монтажных плит. Неправильный расчёт основания может свести к минимуму преимущества крупного диаметра.
Аналоги
Для замены W40 можно рассматривать прецизионные валы других производителей с номинальным диаметром 40 мм и аналогичным назначением. Обозначения ниже предназначены для предварительного кросс‑подбора. Окончательное решение принимается после проверки длины, допуска, геометрии, твёрдости, опор и допустимой нагрузки.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При замене W40 нужно сопоставить не только диаметр, но и расчётный прогиб, длину пролёта, тип опор, качество шлифовки, твёрдость поверхности и характеристики линейного подшипника.
Часто задаваемые вопросы
Как установить прецизионный вал W40?
Вал устанавливают на жёсткое основание с использованием рассчитанных опор и крепежа. Перед монтажом проверяют прямолинейность, параллельность и соосность направляющих, очищают рабочую поверхность и убеждаются в отсутствии повреждений. После установки подшипников проверяют ход без подклинивания и рывков.
Можно ли заменить W40 валом SKF LJM40?
Такая замена возможна только после проверки диаметра, длины, допуска, твёрдости, прямолинейности, конструкции опор и допустимых нагрузок. Для крупного вала необходимо также сравнить расчётный прогиб и жёсткость основания.
Чем W40 отличается от W35 и W50?
Модели отличаются номинальным диаметром, жёсткостью, массой и совместимыми линейными подшипниками. W35 рассчитан на несколько меньший размер направляющего узла, W50 обеспечивает больший запас по жёсткости, а W40 занимает промежуточное положение среди крупных типоразмеров серии.
Какой срок эксплуатации имеет вал W40?
Срок службы определяется режимом работы и качеством эксплуатации. На ресурс влияют нагрузка, скорость и частота перемещения, длина пролёта, состояние подшипников, точность монтажа, чистота и защита от коррозии. При корректном расчёте и регулярном контроле закалённая поверхность рассчитана на длительную работу.
Когда нужно заменить вал W40?
Замену следует рассматривать при появлении выраженной выработки, задиров, коррозии, трещин, люфта, вибраций, шума или рывков при перемещении. Перед заменой необходимо проверить также линейные подшипники, опоры, крепления, соосность и прогиб направляющей.
Стоит обратить внимание
У крупного вала причина нестабильного хода может быть связана не только с рабочей поверхностью, но и с перекосом опор, недостаточной жёсткостью рамы или неправильным распределением нагрузки между направляющими.
Техническая информация (.pdf)
Валы прецизионные серии W
522,6 кб
Общая информация
Серия
W
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h6
Допуск на диаметр (ISO-h6), мм
?
Допустимое отклонение диаметра вала от номинала в миллиметрах для поля допуска h6.
39,984 - 40,000
Материал
сталь GCr15
Покрытие
сталь
Производитель
TECHNIX
Габариты
Диаметр вала, мм
40
Технические параметры
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
11
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
7
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.1
Точность, мкм
0/-16
Глубина индукционной закалки SHD min, мм
1,9-2,0
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
