О направляющих для оси X

Направляющие для оси X - это элементы линейной системы, которые задают траекторию перемещения каретки, стола, портала, суппорта или другого подвижного узла по координате X. В профильной рельсовой системе направляющая закрепляется на основании, а совместимая каретка перемещается по ее дорожкам качения.

Для построения такой оси применяются профильные линейные направляющие и совместимые линейные каретки. Рельс и подвижный блок необходимо подбирать как единую систему.

Назначение направляющих оси X

Направляющая ограничивает движение подвижного узла заданной прямолинейной траекторией и передает возникающие нагрузки на монтажное основание. Каретка служит промежуточным элементом между рельсом и перемещаемой конструкцией.

• Задание траектории перемещения по координате X.
• Поддержка подвижного узла относительно основания оборудования.
• Восприятие сил и моментов в пределах характеристик выбранной рельсовой системы.
• Формирование линейной опоры для стола, портала, каретки или другого рабочего элемента.

Как работает рельсовая система

Основными рабочими элементами являются профильный рельс и каретка. Между их дорожками расположены шарики или ролики, через которые передаются нагрузки при перемещении.

• Рельс закрепляется на базовой поверхности и определяет направление движения.
• Каретка перемещается по рельсу и соединяется с рабочим узлом.
• Тела качения передают нагрузку между кареткой и направляющей.
• Монтажное основание обеспечивает требуемое взаимное положение и жесткость компонентов.

Привод оси выполняет другую функцию - создает перемещение вдоль направляющей. Рельс не заменяет привод, а приводной винт, ремень или реечная передача не должны использоваться вместо направляющей системы для восприятия поперечных нагрузок.

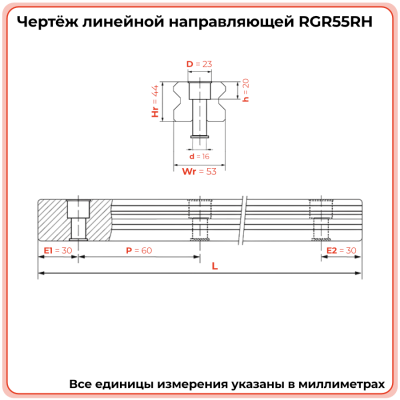

Шариковые и роликовые направляющие

Для координатных механизмов могут применяться рельсовые системы с различными телами качения. Они отличаются внутренней геометрией и рабочими характеристиками.

• Шариковые системы используют циркулирующие шарики между дорожками рельса и каретки.
• Роликовые системы используют ролики и могут применяться при других требованиях к нагрузочной способности и жесткости.

Выбор типа направляющей выполняют по расчету. Нельзя считать роликовую или шариковую систему универсально более подходящей для любой оси X.

Нагрузки на ось X

Расчет направляющих выполняют по полной нагрузочной схеме. Масса подвижного узла является только одной из составляющих.

• Собственная масса подвижной части создает постоянную нагрузку на каретки.
• Рабочие усилия возникают при выполнении технологической операции.
• Инерционные силы появляются при разгоне, торможении и реверсе.
• Моменты возникают, если центр нагрузки смещен относительно рельсов или кареток.
• Сила тяжести учитывается в соответствии с фактической ориентацией оси в пространстве.

Нагрузку необходимо распределять между всеми каретками с учетом расстояния между ними и положения рельсов. Использовать грузоподъемность одной каретки как характеристику всей оси некорректно.

Один или два рельса

Количество направляющих определяется конструкцией подвижного узла и действующими моментами. Для широких столов, порталов и других элементов может применяться схема с двумя параллельными рельсами.

• Расстояние между рельсами влияет на способность системы воспринимать опрокидывающие моменты.
• Количество кареток определяет число точек передачи нагрузки.
• Расстояние между каретками влияет на распределение сил и моментов в подвижном узле.

Рабочий ход и длина рельса

Полная длина направляющей и рабочий ход оси X - разные параметры. Для определения длины рельса необходимо учитывать размеры кареток и их положение в крайних точках перемещения.

• требуемое линейное перемещение рабочего узла;
• длину одной или нескольких кареток;
• расстояние между каретками;
• необходимые зоны на концах рельса;
• ограничения приводного и монтажного оборудования.

Поэтому выбирать длину направляющей равной требуемому ходу без учета компоновки подвижного блока нельзя.

Жесткость оси X

Жесткость определяет величину деформации под действием нагрузки и зависит от всей механической системы, а не только от размера рельса.

• Тип и размер направляющей влияют на жесткость рельсовой пары.
• Количество и расположение кареток определяют рабочую базу опоры.
• Расстояние между рельсами влияет на сопротивление моментным нагрузкам.
• Жесткость монтажного основания влияет на фактическое положение направляющих под нагрузкой.

Выбор более крупной направляющей сам по себе не гарантирует требуемую жесткость, если основание или подвижная конструкция деформируются под рабочими усилиями.

Преднатяг и сопротивление движению

В отдельных рельсовых системах предусматривается преднатяг между телами качения и дорожками. Он уменьшает внутренний зазор и может повысить жесткость опоры.

Повышенный преднатяг не всегда является преимуществом. Одновременно могут увеличиваться сопротивление движению и внутренние нагрузки, поэтому его выбирают в соответствии с требованиями конкретного механизма.

Точность оси X

Фактическая точность координаты определяется совокупностью характеристик направляющих, приводной системы, основания и качества монтажа. Класс точности одного компонента не характеризует всю ось.

• Геометрия рельсов влияет на прямолинейность перемещения.
• Монтажная база задает фактическое положение направляющих.
• Привод влияет на точность позиционирования вдоль оси.
• Жесткость всей конструкции определяет изменение положения под рабочей нагрузкой.

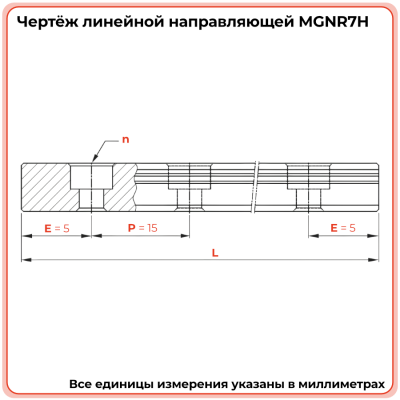

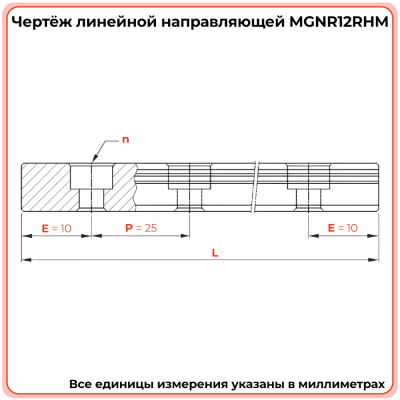

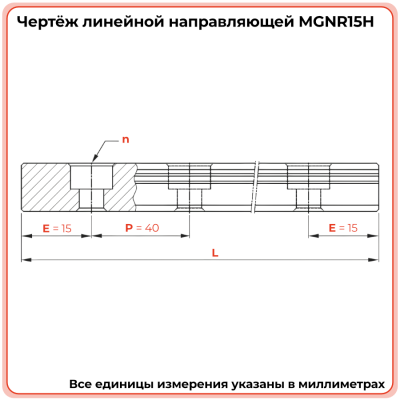

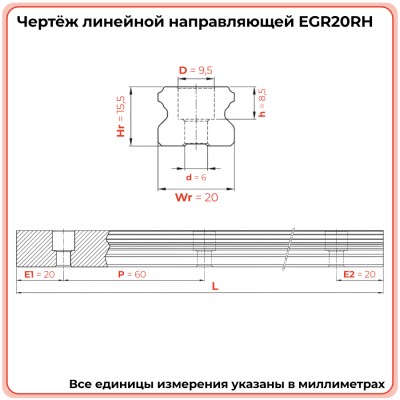

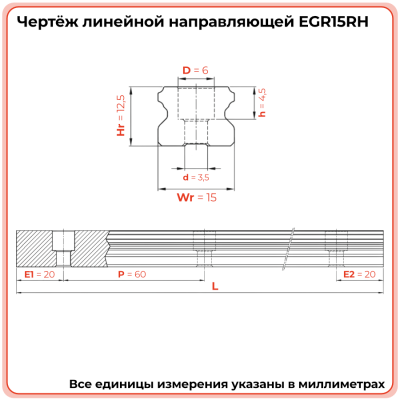

Типоразмер и совместимость каретки

Типоразмер характеризует габаритную группу системы, но не является достаточным признаком совместимости. В одинаковом номинальном размере могут существовать рельсы и каретки разных конструктивных серий.

При замене необходимо сверять полную маркировку или технические размеры сопрягаемых элементов. Совпадение ширины рельса или номера типоразмера не гарантирует совпадения дорожек качения.

Монтаж направляющих оси X

Качество монтажа непосредственно влияет на нагрузку кареток, плавность хода и ресурс рельсовой системы. Особенно важно взаимное положение двух параллельных направляющих.

• монтажные поверхности очищают и подготавливают перед установкой;
• базовый рельс выставляют относительно принятой монтажной базы;
• вторую направляющую устанавливают с учетом положения первой;
• каретки соединяют с подвижной конструкцией без принудительного перекоса;
• после сборки проверяют равномерность движения по всему рабочему ходу;
• смазывание выполняют в соответствии с требованиями конкретной направляющей системы.

Где применяются направляющие оси X

Такие рельсовые системы используются в оборудовании, где одна из координат должна обеспечивать управляемое прямолинейное перемещение.

• станочные и координатные механизмы;
• портальные системы;
• позиционирующие столы;
• линейные модули;
• автоматизированные производственные и измерительные установки.

Как подобрать направляющие для оси X

Подбор начинают с кинематики и нагрузочной схемы конкретной координаты. После этого определяют конструкцию рельсовой системы, типоразмер, число кареток и необходимую длину.

• Ориентация оси. Определите фактическое положение координаты в пространстве.
• Рабочий ход. Рассчитывается вместе с необходимой длиной направляющих.
• Нагрузки. Учитываются масса, технологические силы, ускорение и торможение.
• Моменты. Рассчитываются по положению центра нагрузки относительно кареток.
• Тип системы. Выбирается шариковое или роликовое исполнение.
• Типоразмер. Определяется по расчетным характеристикам и монтажным ограничениям.
• Количество кареток и рельсов. Выбирается по нагрузочной схеме и требуемой жесткости.
• Совместимость. Рельсы и каретки должны относиться к одной сопрягаемой системе.
• Монтажная база. Проверяются ее размеры, жесткость и геометрия.
