Артикул:
W35TECHNIX
Характеристики
Серия
—
W
Диаметр вала, мм
—
35
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h6
Все характеристики
Аналоги
Аналог SKF:
LJM35
Аналог INA:
W35
Аналог FLI:
W35
Аналог NBS:
SGB35
60 руб.
/см Есть в наличии: 2881
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

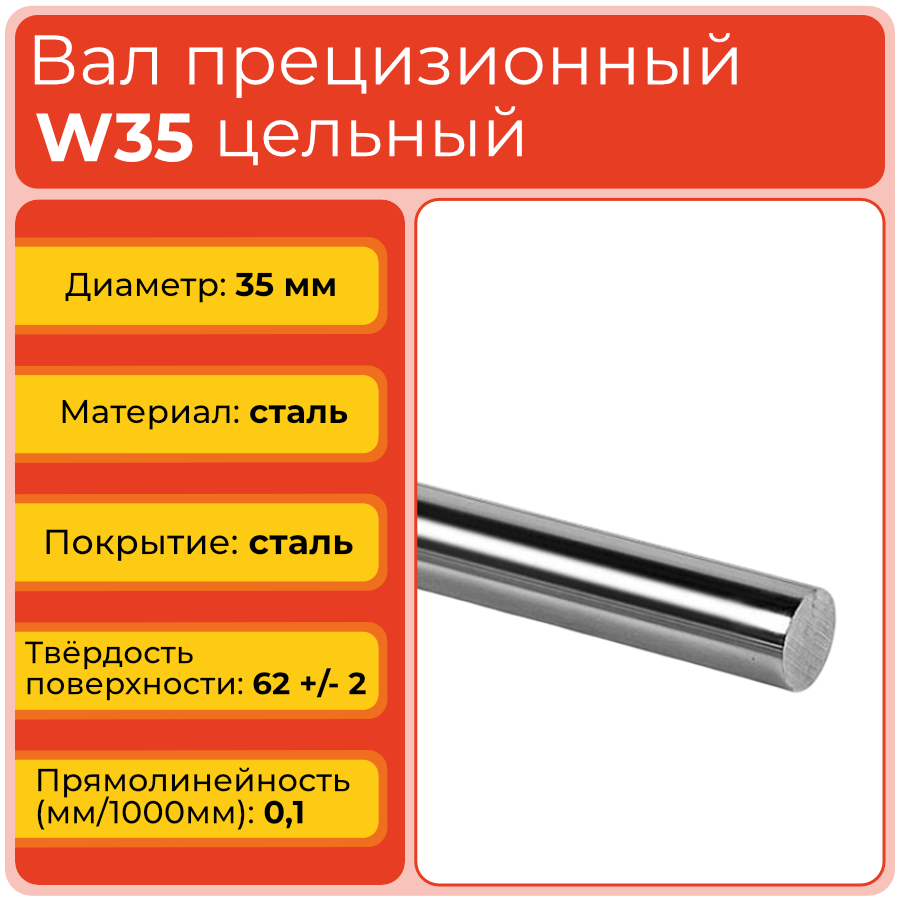

Прецизионный вал W35 TECHNIX — цельная цилиндрическая направляющая диаметром 35 мм для тяжёлых систем линейного перемещения, станочных осей и промышленных механизмов. Модель предназначена для узлов, где требуется высокая сопротивляемость изгибу, стабильная геометрия и точное перемещение массивных подвижных элементов.
Изделие изготовлено из стали GCr15 и относится к серии W стандартных валов без опоры. Закалённая шлифованная поверхность образует износостойкую дорожку качения для линейных подшипников и втулок соответствующего типоразмера. Диаметр 35 мм обеспечивает заметный запас по жёсткости при сохранении точности направляющего узла.
Стоит обратить внимание
W35 рассчитан на более высокие нагрузки, чем модели компактного диапазона. При выборе необходимо учитывать длину пролёта, массу перемещаемого узла, тип опор и жёсткость рамы.
Расшифровка артикула
Маркировка W35 указывает на цельный прецизионный вал без опоры серии W с номинальным диаметром 35 мм. Буква определяет тип цилиндрической направляющей, а цифровой индекс показывает диаметр рабочей поверхности, по которому выбирают линейный подшипник и рассчитывают жёсткость оси.
- W — условный код линейки для стандартных цельных цилиндрических прецизионных валов без опоры с закалённой поверхностью и шлифованным наружным диаметром.
- 35 — номинальный диаметр рабочей поверхности вала 35 мм.
Полное обозначение: W35. При окончательном подборе нужно проверить длину, размеры подшипника, конструкцию опор, допустимый прогиб и нагрузку на направляющий узел.
Стоит обратить внимание
Число 35 обозначает диаметр вала, но не определяет его длину. Геометрия и жёсткость готовой оси зависят от расстояния между опорами и точности монтажа.
Конструкция и устройство
Прецизионный вал W35 выполнен как сплошной цилиндрический элемент из стали GCr15 без встроенного корпуса и опорных блоков. Наружная поверхность проходит индукционную закалку и последующую прецизионную шлифовку. Благодаря этому рабочая дорожка получает высокую твёрдость, стабильную геометрию и сопротивление износу при контакте с телами качения. Крупный диаметр позволяет использовать вал в направляющих системах с тяжёлыми каретками и платформами.
- Цельная конструкция без опорного корпуса.
- Материал — сталь GCr15.
- Закалённая наружная рабочая поверхность.
- Прецизионная шлифовка дорожки качения.
- Применение с крупными линейными подшипниками и втулками.
Стоит обратить внимание
При монтаже W35 важно исключить удары по рабочей поверхности и обеспечить равномерное распределение нагрузки. Опоры и основание должны соответствовать массе вала и перемещаемого оборудования.
Размерный ряд серии W
Ниже приведена таблица всех типоразмеров прецизионных валов серии W, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
W35 относится к крупным типоразмерам серии W и подходит для более нагруженных систем, чем W25 и W30. При сравнении с W40 необходимо учитывать не только разницу в диаметре, но и реальные условия работы направляющей.
Технические параметры и условия эксплуатации
Вал W35 имеет номинальный диаметр 35 мм и класс точности h6. Допуск на диаметр составляет 34,984–35,000 мм. Материал изделия — сталь GCr15; шероховатость поверхности Ra — 0,25 мкм, параллельность — 11 мкм, круглость — 7 мкм, прямолинейность — 0,1 мм на 1000 мм. Точность указана как 0/−16 мкм. Глубина индукционной закалки составляет 1,8–1,9 мм, твёрдость рабочей поверхности — 62 ± 2 HRC.
- Тип вала: цельный, сплошной, без опоры.
- Диаметр: 35 мм.
- Класс точности: h6.
- Допуск на диаметр: 34,984–35,000 мм.
- Материал: сталь GCr15.
- Покрытие: сталь.
- Шероховатость Ra: 0,25 мкм.
- Параллельность поверхности: 11 мкм.
- Круглость: 7 мкм.
- Прямолинейность: 0,1 мм/1000 мм.
- Точность: 0/−16 мкм.
- Глубина индукционной закалки SHD: 1,8–1,9 мм.
- Твёрдость поверхности: 62 ± 2 HRC.
- Условия эксплуатации: монтаж на жёсткое основание, точное выравнивание опор, защита от загрязнений, коррозии, ударных воздействий и превышения расчётной нагрузки.
Стоит обратить внимание
Перед установкой необходимо очистить рабочую поверхность, проверить соосность подшипников и параллельность опор. Для длинных направляющих следует оценить прогиб вала и жёсткость всей монтажной конструкции.

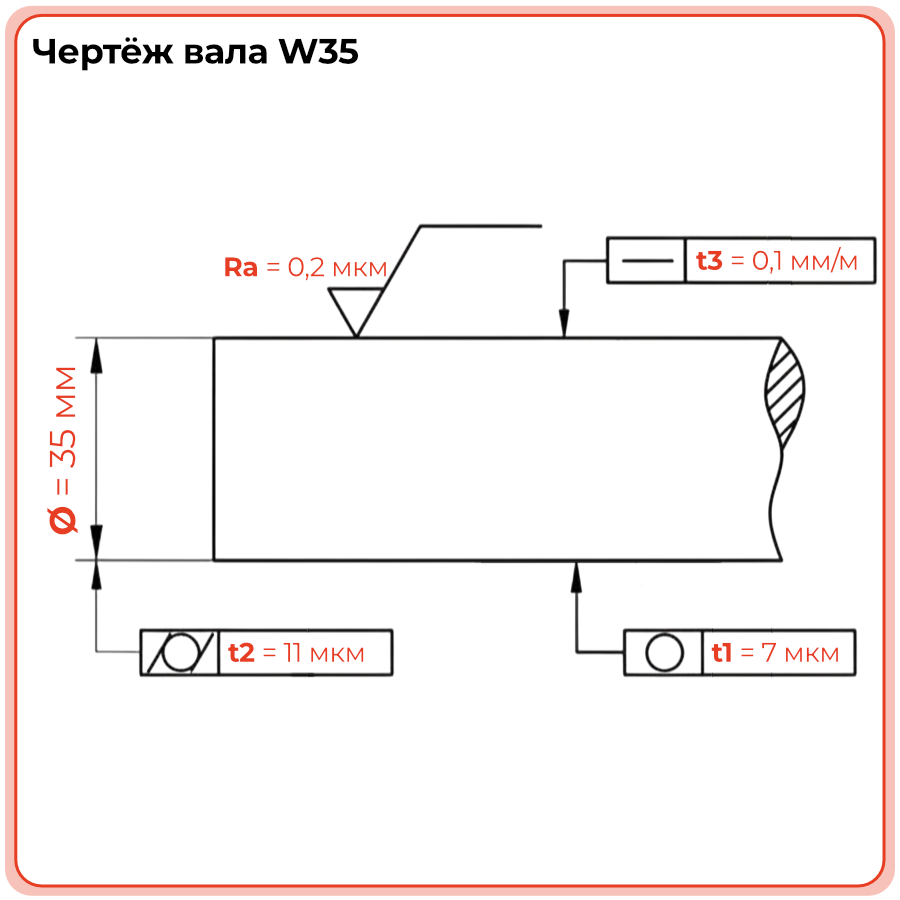

Чертёж вала W35
Применяемость
Прецизионный вал W35 применяют в тяжёлых системах линейного перемещения, где необходимо обеспечить устойчивый ход массивных кареток, платформ и технологических узлов. Диаметр 35 мм позволяет использовать изделие в станочном оборудовании, автоматизированных линиях, подающих механизмах и портальных конструкциях. Вал работает совместно с линейными подшипниками и втулками соответствующего размера, установленными на жёстком основании. При проектировании важно учитывать распределение нагрузки, длину пролёта и возможные изгибающие моменты.
- Металлообрабатывающие и деревообрабатывающие станки.
- ЧПУ‑комплексы и тяжёлые станочные оси.
- Портальные и координатные системы.
- Подающие и транспортирующие механизмы.
- Промышленные автоматизированные линии с крупными подвижными узлами.
Стоит обратить внимание
Преимущества W35 раскрываются только при правильном подборе опорной конструкции. Рама, крепёж и линейные подшипники должны выдерживать совместную массу вала и перемещаемого оборудования.
Аналоги
Для замены W35 можно рассматривать прецизионные валы других производителей с номинальным диаметром 35 мм. Указанные обозначения предназначены для предварительного кросс‑подбора. Перед заменой необходимо проверить длину, допуск, твёрдость, геометрию, конструкцию опор и рабочую нагрузку.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При подборе аналога для W35 необходимо отдельно проверить жёсткость направляющей, прогиб на рабочем пролёте и соответствие крупных линейных подшипников.
Часто задаваемые вопросы
Как установить прецизионный вал W35?
Вал устанавливают на жёсткое основание с использованием рассчитанных опор и крепежа. Перед монтажом проверяют прямолинейность, параллельность и соосность направляющих, очищают рабочую поверхность и исключают удары по ней. После установки подшипников проверяют плавность хода по всей длине.
Можно ли заменить W35 валом SKF LJM35?
Замена возможна только после проверки диаметра, длины, допуска, твёрдости, прямолинейности, конструкции опор и допустимой нагрузки. Для крупного типоразмера также необходимо сопоставить расчётный прогиб и жёсткость основания.
Чем W35 отличается от W30 и W40?
Типоразмеры отличаются диаметром, жёсткостью, массой и совместимыми линейными подшипниками. W30 рассчитан на несколько меньший направляющий узел, W40 обеспечивает больший запас по жёсткости, а W35 занимает промежуточное положение в крупном диапазоне серии.
Какой срок эксплуатации имеет вал W35?
Фиксированный срок службы зависит от нагрузки, скорости перемещения, длины пролёта, количества рабочих циклов, качества монтажа, состояния линейных подшипников и чистоты рабочей зоны. При правильном расчёте и регулярном контроле закалённая поверхность рассчитана на длительную эксплуатацию.
Когда требуется заменить вал W35?
Замену рассматривают при появлении выраженной выработки, задиров, коррозии, трещин, люфта, шума, вибраций или рывков при перемещении. Перед заменой необходимо проверить также подшипники, опоры, крепления, соосность и прогиб направляющей.
Стоит обратить внимание
При эксплуатации W35 стабильность работы зависит от всей направляющей системы. Даже качественный вал может быстро изнашиваться при перекосе опор, недостаточной жёсткости рамы или перегрузке подшипников.
Техническая информация (.pdf)
Валы прецизионные серии W
522,6 кб
Общая информация
Серия
W
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h6
Допуск на диаметр (ISO-h6), мм
?
Допустимое отклонение диаметра вала от номинала в миллиметрах для поля допуска h6.
34,984 - 35,000
Материал
сталь GCr15
Покрытие
сталь
Производитель
TECHNIX
Габариты
Диаметр вала, мм
35
Технические параметры
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
11
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
7
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.1
Точность, мкм
0/-16
Глубина индукционной закалки SHD min, мм
1,8-1,9
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
