Муфты соединительные в Москве

О соединительных муфтах

Соединительные элементы разнятся по материалу, форме, способу скрепления, области применения. Они необходимы для множества операций в инженерной и строительной отраслях. По сути, соединительная муфта для валов выступает «связующим звеном» между мотором, редуктором, винтовой парой, линейным модулем или другим механизмом, помогая согласовать геометрию, динамику и точность работы всей системы. Это особенно важно для шаговых и сервоприводов, узлов ЧПУ и автоматизированных линий, где любой люфт или лишняя вибрация напрямую влияет на качество обработки и позиционирования.

Назначение

Основное назначение соединительных муфт — соединить два вала в единую кинематическую цепь и передать крутящий момент от электродвигателя к рабочему узлу без потери управляемости и ресурса. В зависимости от типа муфты она может компенсировать несоосность валов, демпфировать ударные нагрузки, уменьшать вибрацию, сохранять высокую точность позиционирования или обеспечивать жёсткое беззазорное соединение.

• Передача вращения от двигателя к исполнительному механизму в составе привода.
• Компенсация осевого, радиального и углового смещения валов.
• Снижение вибраций и ударных нагрузок на подшипники, редукторы и моторы.
• Повышение точности работы привода в системах ЧПУ, автоматизации и позиционирования.
• Защита узлов передачи от преждевременного износа при некритичных перекосах и переменных режимах работы.

Такие изделия особенно востребованы там, где важны передача крутящего момента, компенсация несоосности валов, безлюфтовое соединение, точность вращения и надёжная работа привода в длительном цикле.

Конструкция

Конструкция соединительной муфты зависит от её типа и условий эксплуатации. Как правило, изделие состоит из двух ступиц с посадочными отверстиями под валы и рабочего элемента между ними, который либо обеспечивает компенсацию перекосов, либо формирует жёсткое соединение при точной центровке.

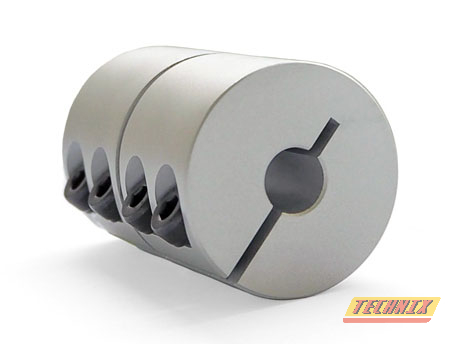

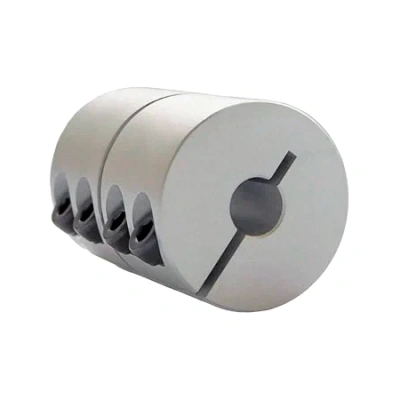

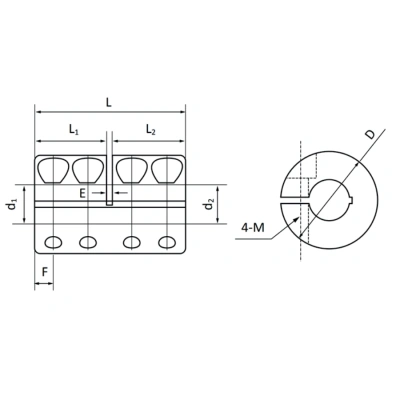

• Жесткие муфты RC применяются там, где оси валов точно выверены и требуется максимально прямое соединение без компенсации смещений.

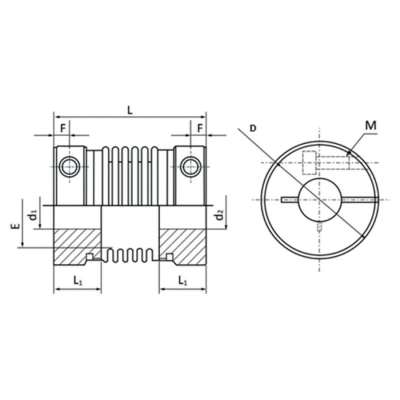

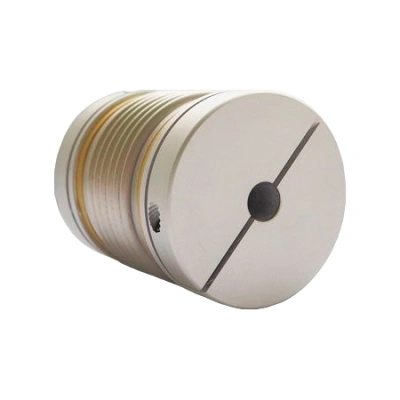

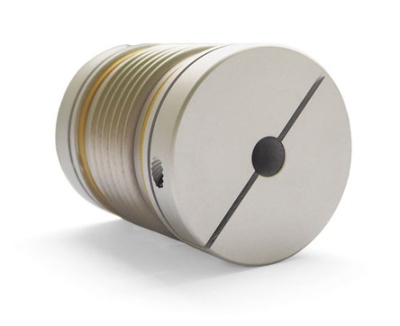

• Сильфонные муфты BC используют гофрированный сильфон, который обеспечивает высокую крутильную жёсткость и точность передачи движения.

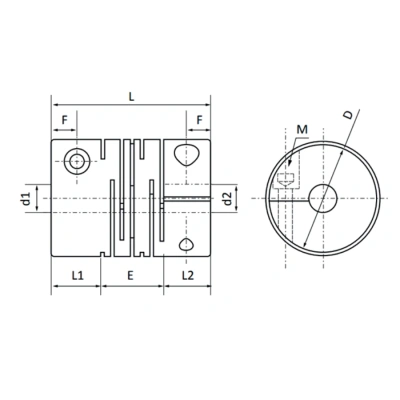

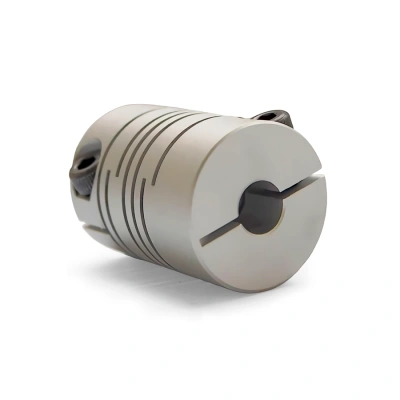

• Спиральные муфты FC имеют прорезную цельную конструкцию, благодаря которой компенсируют небольшие перекосы и снижают вибрационные нагрузки.

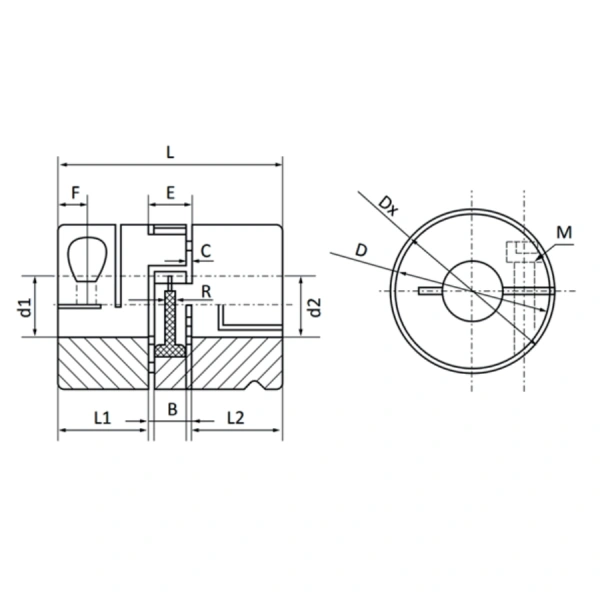

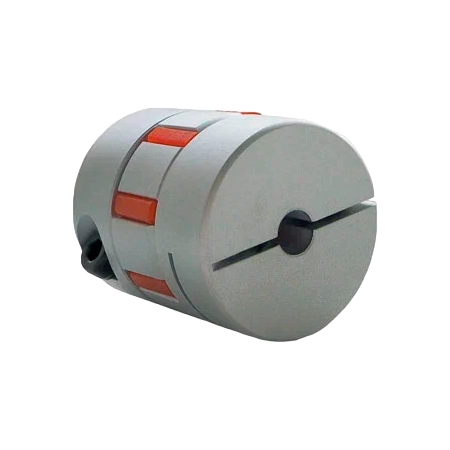

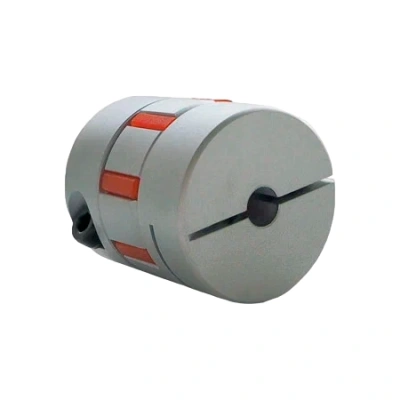

• Виброгасящие муфты JC ориентированы на демпфирование колебаний и работу в приводах, где важно уменьшить передачу вибрации между узлами.
• Для фиксации на валу обычно применяются зажимные или винтовые соединения, что упрощает монтаж, демонтаж и сервисное обслуживание.

При выборе важно учитывать не только тип муфты, но и диаметр валов, допустимый крутящий момент, скорость вращения, требования к жёсткости на кручение и возможные монтажные отклонения.

Преимущества

• Широкий выбор типов муфт под разные задачи — от точного соединения сервоприводов до компенсации перекосов в универсальных механизмах.
• Компактные размеры и удобство интеграции в приводы станков, модулей линейного перемещения и промышленного оборудования.
• Возможность подобрать решение под требования по виброизоляции, жёсткости, точности и ресурсу.
• Простой монтаж и демонтаж, что ускоряет сборку, замену и техническое обслуживание узла.
• Эффективная работа в системах с шаговыми и серводвигателями, где критичны стабильность и повторяемость.
• Подходят для применения в ЧПУ, упаковочном, конвейерном, измерительном и другом автоматизированном оборудовании.

Для инженерных задач это означает меньше люфтов, более стабильную передачу вращения, снижение риска перегрузки подшипников и более предсказуемую работу всего привода.

Применение

Соединительные муфты для валов применяются в оборудовании, где необходимо передать вращение между валами двигателя, редуктора, винтовой пары или исполнительного механизма. Особенно часто такие муфты используются в станкостроении, промышленной автоматизации и в узлах, где требуется сочетание точности, компактности и надёжности.

• Станки с ЧПУ, координатные столы, оси подачи, портальные системы.
• Сервоприводы и шаговые приводы в системах автоматизации и позиционирования.
• Линейные модули, актуаторы, упаковочное и конвейерное оборудование.
• Полиграфические, лабораторные, измерительные и сборочные установки.
• Проекты модернизации оборудования, где требуется замена изношенной муфты или переход на более точное соединение валов.

Модельный ряд

В каталоге TECHNIX представлены четыре основные группы соединительных муфт для валов: виброгасящие JC, сильфонные BC, спиральные FC и жесткие RC. На странице категории доступны популярные типоразмеры, включая модели JC14-C, JC16-C, JC20-C, JC25-C, JC30-C, JC65-C, BC16-C, BC20-C, BC32-C, BC40-C, BC55-C, FC16-P2, FC20-P2, FC25-P2, FC32-P2, FC50-P2, RC16-C, RC20-C, RC25-C и RC30-C.

Такой модельный ряд позволяет подобрать соединительную муфту по типу нагрузки, конструкции привода, точности позиционирования и условиям эксплуатации. Для более точного выбора полезно заранее определить диаметр валов, рабочий момент, допустимую несоосность и требования к жёсткости соединения.

Как заказать и купить муфты соеденительные

Чтобы заказать и купить соединительные муфты для валов в TECHNIX, желательно заранее подготовить базовые параметры вашего узла. Это позволит быстрее подобрать подходящую серию муфты и избежать ошибок по диаметру посадки, моменту и условиям работы.

• Укажите тип оборудования, тип двигателя и назначение узла — например, ЧПУ, сервопривод, шаговый привод, упаковочная машина или линейный модуль.
• Сообщите диаметры соединяемых валов, требуемый крутящий момент и рабочую скорость вращения.
• Уточните, нужна ли компенсация осевого, углового или радиального смещения, либо требуется жёсткое безлюфтовое соединение.
• Опишите условия эксплуатации: вибрации, частые пуски и остановки, точность позиционирования, цикличность нагрузки.
• При необходимости приложите фото, чертёж или обозначение уже установленной муфты для подбора аналога.

Заказать муфты соединительные можно прямо на сайте TECHNIX: выберите нужную серию и типоразмер в каталоге, отправьте заявку через карточку товара или свяжитесь с менеджерами для технического подбора. Такой подход особенно удобен, если требуется купить муфту для вала под конкретный двигатель, станок, сервопривод или проект модернизации.
