Артикул:
WV50TECHNIX
Характеристики
Серия
—
WV
Диаметр вала, мм
—
50
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h7
Все характеристики
Аналоги
Аналог SKF:
LJMH50
Аналог INA:
W50
Аналог FLI:
WV50
Аналог NBS:
SCB50
120 руб.
/см Есть в наличии: 15907
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

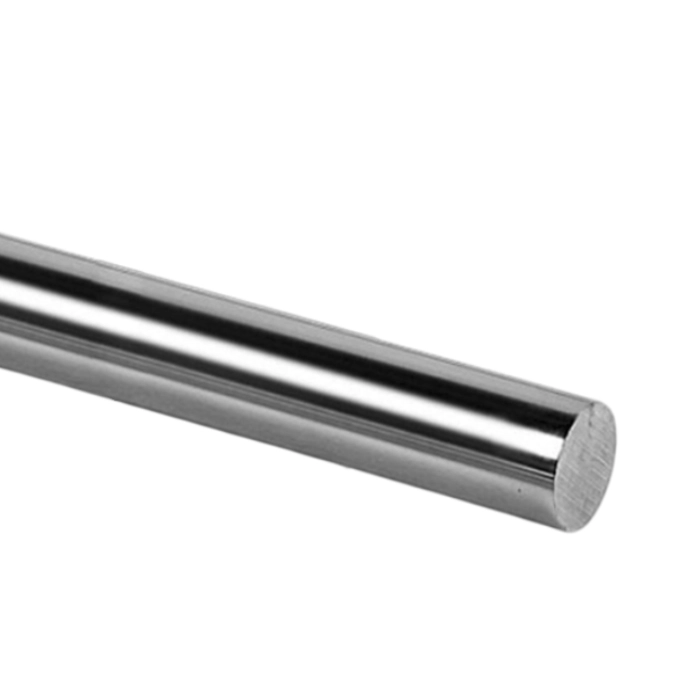

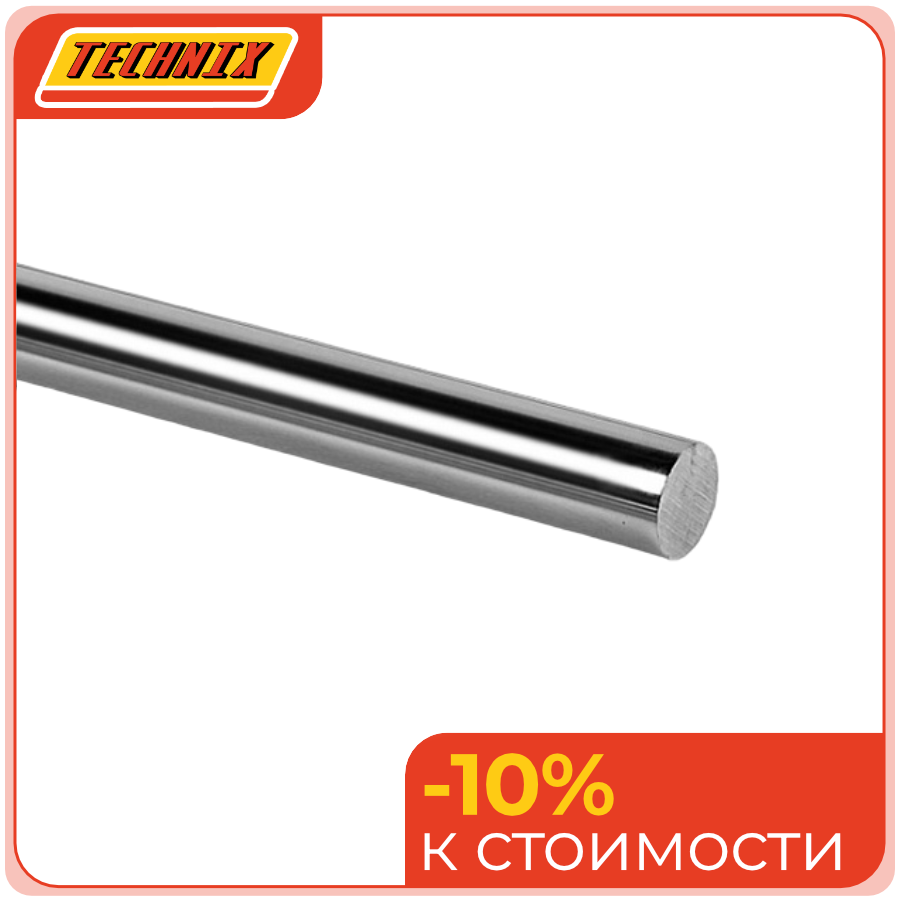

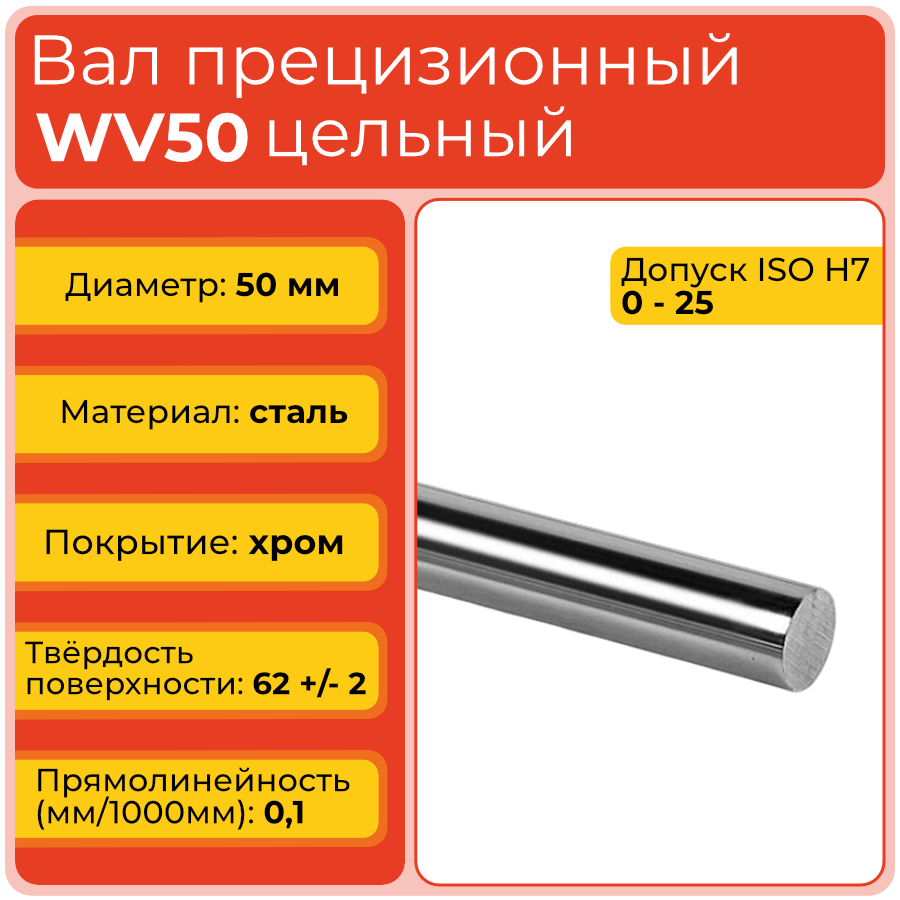

Вал прецизионный WV50 TECHNIX — цельный цилиндрический вал диаметром 50 мм для тяжёлых систем линейного перемещения. Изделие предназначено для установки с линейными подшипниками и опорами, когда требуется жёсткая направляющая, стабильное движение крупного подвижного узла и высокая стойкость рабочей поверхности к износу.
WV50 относится к крупным типоразмерам серии прецизионных валов без встроенной опоры. Увеличенное сечение позволяет применять его в портальных, координатных и технологических системах, однако выбор конкретной длины и схемы монтажа должен выполняться по расчёту жёсткости и прогиба.
Стоит обратить внимание
WV50 рассчитан на серьёзные нагрузки, но результат зависит от всей направляющей системы. Перед применением проверьте опоры, основание, подшипники и распределение нагрузки по длине.
Расшифровка артикула
Маркировка WV50 состоит из обозначения серии и номинального диаметра направляющего вала. Она помогает определить базовый тип изделия и подобрать линейные подшипники, опоры и монтажные элементы соответствующего размера.
- WV — серия прецизионных линейных валов, обычно изготовленных с закалкой и хромированным покрытием рабочей поверхности.
- 50 — номинальный диаметр цилиндрического вала 50 мм.
Полное обозначение модели — WV50. Длина, посадочные параметры и условия применения уточняются по конкретному чертежу и техническим характеристикам.
Стоит обратить внимание
Диаметр 50 мм определяет типоразмер сопряжённых деталей, но не задаёт допустимую нагрузку без учёта пролёта, опор и условий движения.
Конструкция и устройство
WV50 выполнен из стали GCr15 в виде цельного цилиндрического стержня. Рабочая поверхность подвергается индукционной закалке глубиной 2,2–2,6 мм, прецизионной шлифовке и хромированию. Такая конструкция сочетает массивную жёсткую основу с твёрдым износостойким наружным слоем, рассчитанным на работу в линейных опорах и подшипниках крупного типоразмера.
- Цельный цилиндрический вал без встроенной опоры.
- Материал — сталь GCr15.
- Глубина индукционной закалки — 2,2–2,6 мм.
- Шлифованная поверхность с шероховатостью Ra 0,25 мкм.
- Хромированное покрытие толщиной 12 ± 5 мкм.
Стоит обратить внимание
Монтаж крупного вала требует точной геометрии основания и достаточной жёсткости опор. Перекосы могут вызвать неравномерную нагрузку и преждевременный износ подшипника.
Размерный ряд серии WV
Ниже приведена таблица всех типоразмеров прецизионных линейных валов серии WV, представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
WV50 относится к крупным типоразмерам серии. Его параметры следует оценивать вместе с длиной, количеством опор и расчётной нагрузкой направляющего узла.
Технические параметры и условия эксплуатации
WV50 имеет класс точности h7 и номинальный диаметр 50 мм. Диапазон фактического диаметра составляет 49,975–50,000 мм, допуск — 0/−25 мкм. Вал изготовлен из стали GCr15; глубина индукционной закалки равна 2,2–2,6 мм, шероховатость поверхности — Ra 0,25 мкм. Параллельность составляет 16 мкм, круглость — 11 мкм, прямолинейность — 0,1 мм на 1000 мм. Твёрдость рабочей поверхности — 62 ± 2 HRC, толщина хромового покрытия — 12 ± 5 мкм.
- Тип: цельный прецизионный линейный вал без опоры.
- Диаметр: 50 мм.
- Материал: сталь GCr15.
- Покрытие: хром, 12 ± 5 мкм.
- Условия эксплуатации: точное выравнивание опор, расчёт прогиба, чистая рабочая зона, защита от ударов и контроль состояния подшипника.
Стоит обратить внимание
Даже крупная направляющая требует правильной схемы опирания. Неравномерное распределение нагрузки может вызвать повышенный износ подшипника и покрытия.

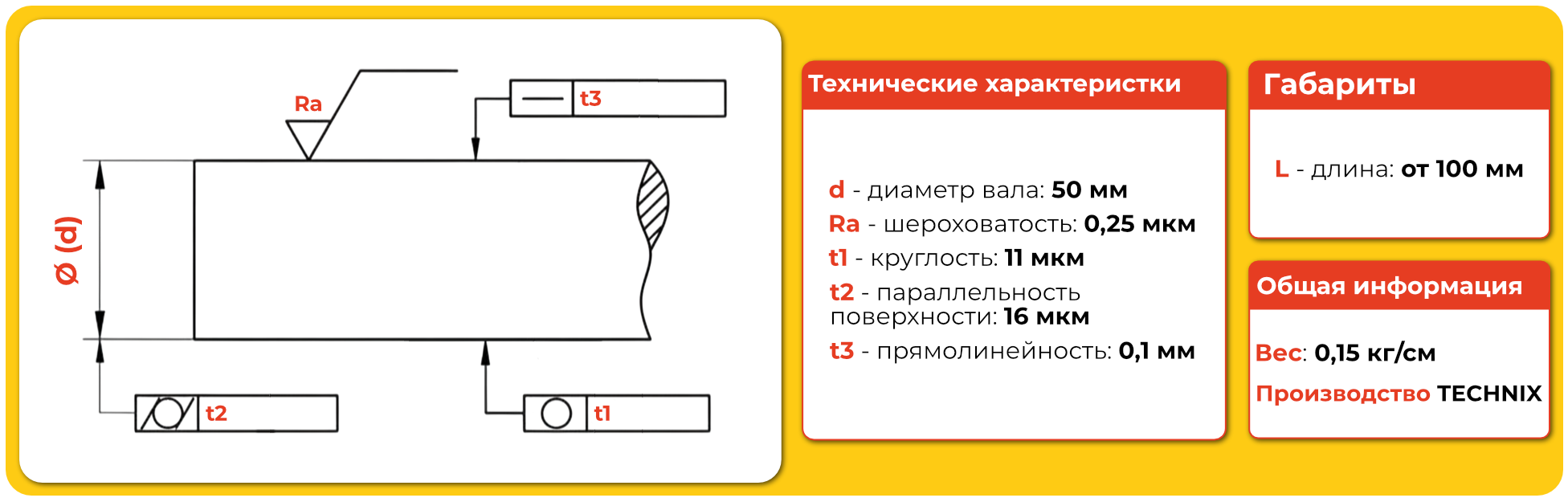

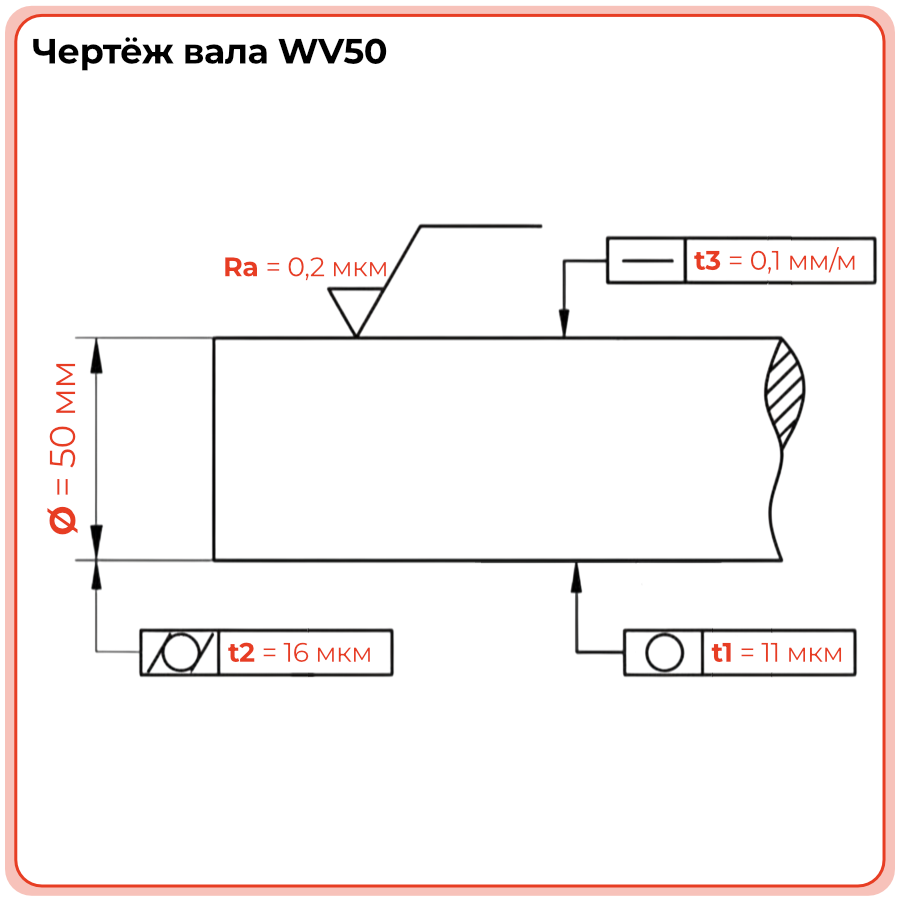

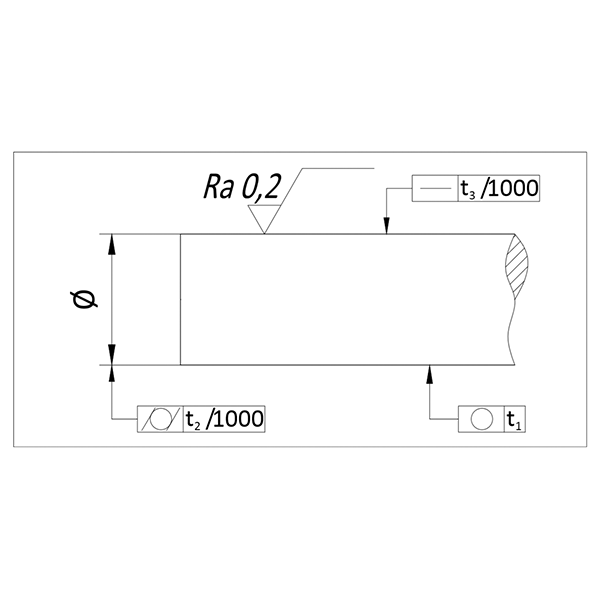

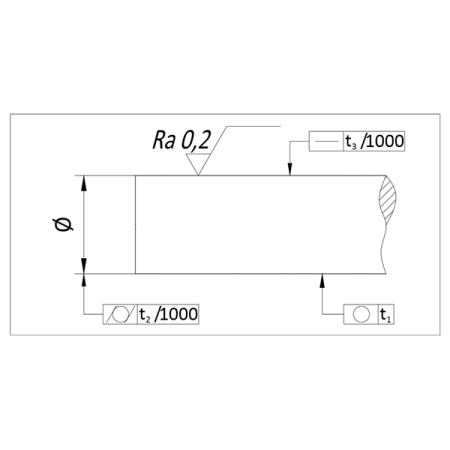

Чертёж вала WV50
Применяемость
WV50 применяют в крупных линейных системах, где перемещаются тяжёлые узлы и требуется минимизировать деформации направляющей. Вал подходит для портальных станков, координатных комплексов, тяжёлых механизмов подачи, автоматизированных производственных линий, роботизированного оборудования и оснастки общего машиностроения. Он работает с линейными подшипниками и опорами диаметром 50 мм. При проектировании учитывают длину пролёта, количество опор, массу каретки, ускорения, вибрации и направление радиальной нагрузки.
- Портальные станки и координатные системы большого формата.
- Тяжёлые механизмы подачи и позиционирования.
- Автоматизированные производственные и сборочные линии.
- Роботизированные модули и технологическая оснастка.
- Испытательные стенды и оборудование тяжёлого машиностроения.
Стоит обратить внимание
Для длинных направляющих целесообразно предусмотреть несколько опор и выполнить расчёт прогиба до начала эксплуатации.
Аналоги
Для WV50 можно рассматривать изделия других производителей с номинальным диаметром 50 мм. Эти обозначения предназначены для предварительного кросс-поиска и не подтверждают автоматическую взаимозаменяемость. Перед заменой необходимо сопоставить диаметр, фактический допуск, длину, покрытие, твёрдость, прямолинейность и допустимую нагрузку.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
Для крупного типоразмера дополнительно проверяют жёсткость аналога, характеристики подшипника и способность всей системы выдерживать расчётную нагрузку.
Часто задаваемые вопросы
Как установить вал WV50?
Перед монтажом очищают вал, подшипники и опоры, проверяют соосность и жёсткость основания. Направляющую устанавливают без перекоса, равномерно фиксируют и защищают хромированную поверхность от ударов. После сборки проверяют плавность хода и отсутствие заеданий по всей длине.
Можно ли заменить WV50 валом другого производителя?
Да, если подтверждено совпадение диаметра, допуска, длины, прямолинейности, покрытия, твёрдости и характеристик подшипника. В тяжёлых системах дополнительно проверяют прогиб, число опор и расчётную нагрузку.
Чем WV50 отличается от WV45 и WV60?
WV50 имеет номинальный диаметр 50 мм, WV45 — 45 мм, а WV60 — 60 мм. Различия влияют на жёсткость, прогиб, массу направляющей, выбор подшипников и монтажные размеры. Эти типоразмеры не являются взаимозаменяемыми без проверки конструкции.
Какой срок службы у WV50?
Срок службы зависит от нагрузки, длины пролёта, скорости, частоты циклов, загрязнения, смазки и состояния линейного подшипника. При правильном монтаже и регулярном обслуживании вал рассчитан на длительную эксплуатацию, однако точный ресурс без данных о режиме работы определить нельзя.
Когда требуется замена WV50?
Замену выполняют при появлении задиров, глубоких царапин, повреждении или отслаивании покрытия, заметном износе, увеличении люфта, шуме и рывках при движении. Одновременно проверяют подшипники, опоры, основание и геометрию направляющего узла.
Стоит обратить внимание
Для крупного вала контроль опорной конструкции и прогиба так же важен, как проверка состояния хромированной поверхности.
Техническая информация (.pdf)
Валы прецизионные серии WV
660,1 кб
Общая информация
Серия
WV
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h7
Допуск на диаметр (ISO-h7), мм
?
Предельное отклонение диаметра вала в миллиметрах для поля допуска h7 (верхнее отклонение 0, нижнее = −IT7).
49,975 - 50,000
Допуск ISO H7, мкм
?
Числовое значение допуска IT7 для данного номинального диаметра в микрометрах, используемое при расчёте посадок с отверстиями H7.
0 - 25
Материал
сталь GCr15
Покрытие
хром
Производитель
TECHNIX
Габариты
Диаметр вала, мм
50
Технические параметры
Глубина индукционной закалки SHD, мм
2,2 - 2,6
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
16
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
11
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.1
Точность, мкм
0/-25
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
Толщина хрома, микрометр
12 +/-5
Службы доставки в ПВЗ:
- СДЭК
- Boxberry
- Яндекс Доставка
- DPD
Службы доставки курьером:
- Собственная служба доставки
- СДЭК
- Достависта
О самовывозе со склада
Вы можете самостоятельно забрать заказ в Санкт-Петербурге по адресу:
📍 Люботинский проспект, 5
