Артикул:
WV30TECHNIX
Характеристики
Серия
—
WV
Диаметр вала, мм
—
30
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h7
Все характеристики
Аналоги
Аналог SKF:
LJMH30
Аналог INA:
W30
Аналог FLI:
WV30
Аналог NBS:
SCB30
40 руб.
/см Есть в наличии: 2874
Ожидается:
30.09.2026 12000
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

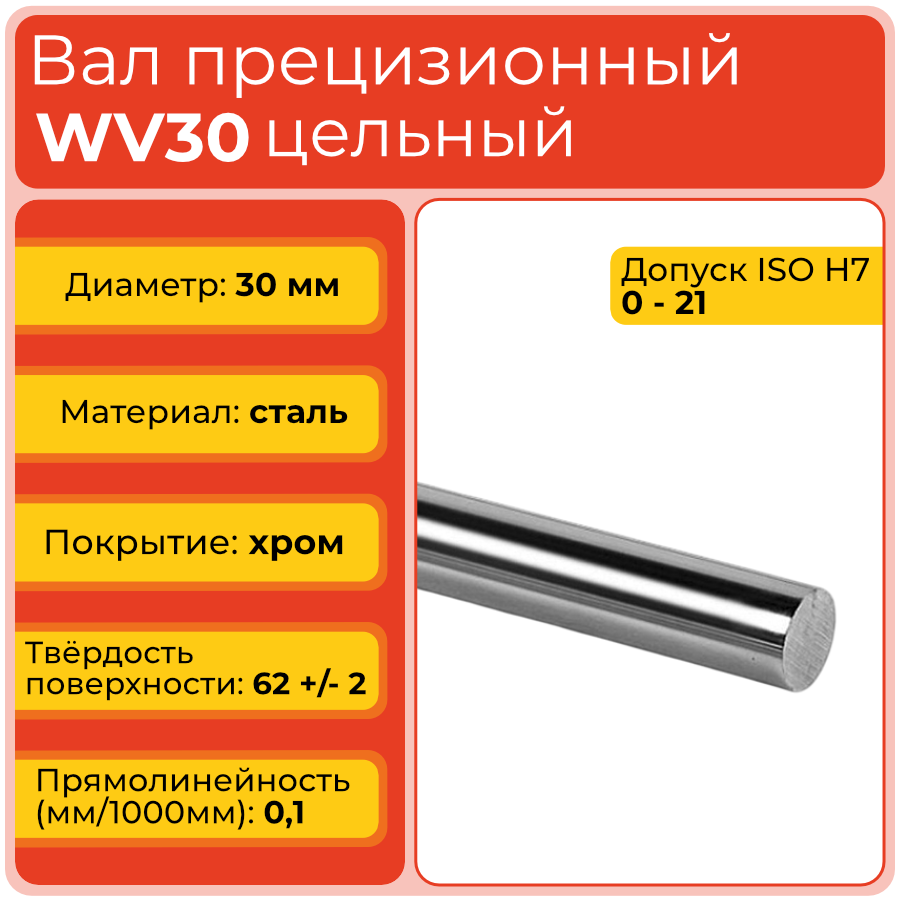

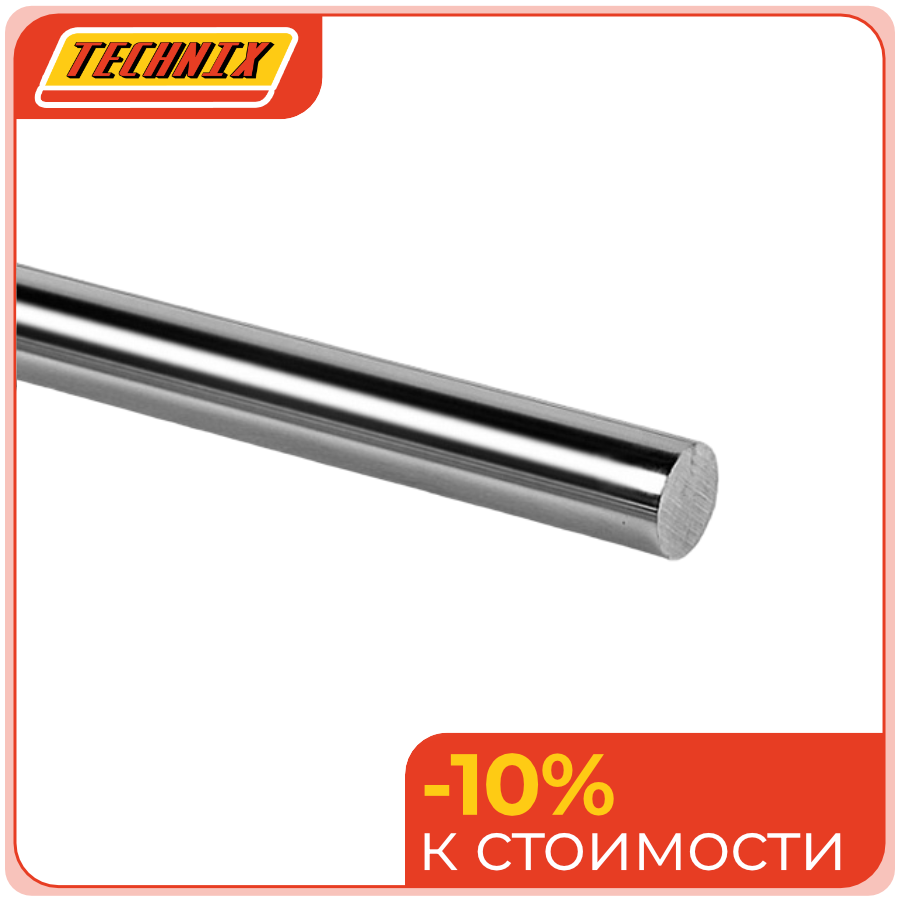

Вал прецизионный WV30 TECHNIX — цельная цилиндрическая направляющая диаметром 30 мм для высоконагруженных систем линейного перемещения. Модель используется с подшипниками и опорами соответствующего типоразмера, когда необходимы высокая жёсткость, стабильность движения и устойчивость к износу.
WV30 относится к усиленным исполнениям серии прецизионных валов без опоры. Увеличенное сечение помогает снизить влияние прогиба в массивных механизмах, но эффективность направляющей определяется правильным расчётом пролёта, опирания и рабочей нагрузки.
Стоит обратить внимание
Перед заменой или проектированием узла необходимо проверить совместимость подшипника на 30 мм, фактическую длину направляющей и жёсткость монтажного основания.
Расшифровка артикула
Обозначение WV30 включает код серии и номинальный диаметр изделия. Такая маркировка позволяет определить принадлежность вала к линейке направляющих и выполнить первичный подбор линейных подшипников, опор и монтажных элементов.
- WV — серия прецизионных линейных валов, обычно изготовленных с закалкой и хромированным покрытием рабочей поверхности.
- 30 — номинальный диаметр цилиндрического вала 30 мм.
Полное обозначение модели — WV30. Длина и параметры конкретного исполнения уточняются по каталожным данным и чертежу.
Стоит обратить внимание
Номинальный диаметр служит исходным параметром для подбора, но не заменяет проверку допуска, длины, нагрузки и схемы опирания.
Конструкция и устройство
WV30 изготовлен в виде цельного стального цилиндрического вала из GCr15. Рабочая поверхность проходит индукционную закалку глубиной 1,5–1,9 мм, прецизионное шлифование и хромирование. Сплошная основа воспринимает изгибающие воздействия, а обработанный наружный слой обеспечивает рабочий контакт с линейными подшипниками и снижает скорость износа.
- Цельная стальная основа без встроенной опоры.
- Материал — сталь GCr15.
- Индукционная закалка глубиной 1,5–1,9 мм.
- Шлифованная поверхность с шероховатостью Ra 0,25 мкм.
- Хромовое покрытие толщиной 12 ± 5 мкм.
Стоит обратить внимание
Монтаж крупного вала требует жёстких и точно выровненных опор. Перекос подвижного элемента способен вызвать неравномерный износ даже при качественной обработке поверхности.
Размерный ряд серии WV
Ниже приведена таблица всех типоразмеров прецизионных линейных валов серии WV, представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
Для WV30 в размерном ряду указаны обновлённые значения допуска и точности. Параметры приведены по актуальным данным серии.
Технические параметры и условия эксплуатации
WV30 изготовлен по классу точности h7. Номинальный диаметр равен 30 мм, фактический диапазон — 29,979–30,000 мм, допуск — 0/−21 мкм. Материал — сталь GCr15; глубина индукционной закалки составляет 1,5–1,9 мм, шероховатость — Ra 0,25 мкм. Параллельность поверхности равна 13 мкм, круглость — 9 мкм, прямолинейность — 0,1 мм на 1000 мм. Твёрдость рабочей поверхности — 62 ± 2 HRC, толщина хромового покрытия — 12 ± 5 мкм.
- Тип: цельный прецизионный линейный вал без опоры.
- Диаметр: 30 мм.
- Материал: сталь GCr15.
- Покрытие: хром, 12 ± 5 мкм.
- Условия эксплуатации: точное выравнивание опор, защита от загрязнений и ударов, контроль прогиба и проверка состояния подшипника.
Стоит обратить внимание
При большой длине направляющей необходимо оценить прогиб и равномерность распределения нагрузки. При монтаже исключите повреждение хромированного слоя.

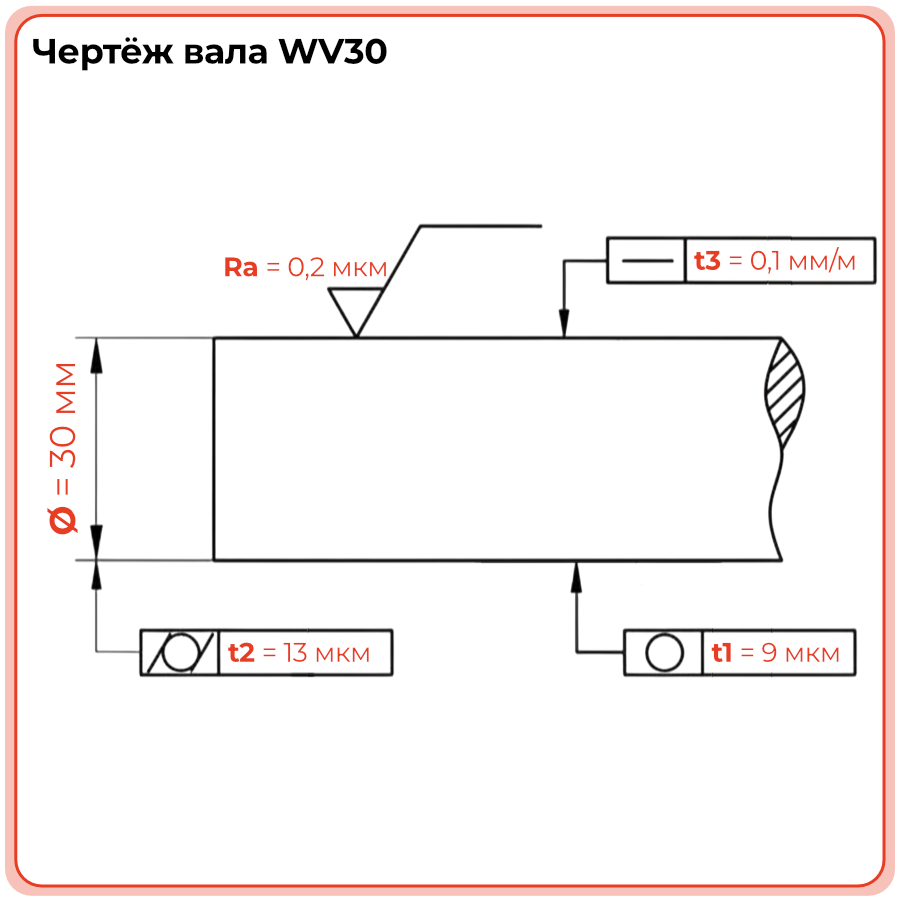

Чертёж вала WV30
Применяемость
WV30 применяют в линейных системах среднего и тяжёлого класса, где подвижный узел требует жёсткой направляющей и стабильной траектории. Вал подходит для портальных механизмов, координатных систем, станков с ЧПУ, автоматизированных линий, роботизированных модулей и технологической оснастки. Сопряжённые подшипники и опоры должны иметь посадку на 30 мм. При проектировании учитывают длину пролёта, количество опор, массу подвижной части, скорость, ускорения и возможные вибрации.
- Портальные и координатные линейные системы.
- Станки с ЧПУ и тяжёлые технологические приспособления.
- Механизмы подачи и промышленного позиционирования.
- Автоматизированные и роботизированные модули.
- Испытательные стенды и оборудование общего машиностроения.
Стоит обратить внимание
WV30 целесообразно выбирать после проверки расчётной жёсткости. Если причиной нестабильности является перекос или слабое основание, один только переход на больший диаметр проблему не решит.
Аналоги
Для WV30 можно рассматривать изделия других производителей с номинальным диаметром 30 мм. Обозначения ниже предназначены для предварительного кросс-поиска и не подтверждают автоматическую взаимозаменяемость. Перед заменой необходимо сопоставить диаметр, допуск, длину, покрытие, твёрдость, прямолинейность и допустимую нагрузку.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
В тяжёлых линейных узлах необходимо проверять не только диаметр аналога, но и его фактический допуск, качество поверхности и совместимость с подшипником.
Часто задаваемые вопросы
Как установить вал WV30?
Перед установкой очищают вал, опоры и подшипники, проверяют соосность и жёсткость основания. Направляющую фиксируют без перекоса, не допуская ударов по хромированной поверхности. После сборки проверяют плавность хода и отсутствие заеданий по всей длине.
Можно ли заменить WV30 валом другого производителя?
Да, если подтверждено совпадение диаметра, фактического допуска, длины, прямолинейности, покрытия, твёрдости и условий работы подшипника. Для нагруженного узла дополнительно проверяют прогиб и расчётную нагрузку.
Чем WV30 отличается от WV25 и WV35?
WV30 имеет номинальный диаметр 30 мм, WV25 — 25 мм, а WV35 — 35 мм. Разница влияет на жёсткость, прогиб, выбор подшипников и монтажные условия. Эти типоразмеры не являются взаимозаменяемыми без проверки конструкции.
Какой срок службы у WV30?
Ресурс зависит от нагрузки, длины пролёта, скорости, частоты циклов, чистоты рабочей зоны, смазки и состояния линейного подшипника. При правильном монтаже и обслуживании вал рассчитан на длительную работу, однако точный срок службы без данных о режиме эксплуатации определить нельзя.
Когда требуется замена WV30?
Замену выполняют при появлении задиров, глубоких царапин, повреждении или отслаивании покрытия, заметном износе, увеличении люфта, шуме и рывках при перемещении. Одновременно проверяют подшипники, опоры и геометрию направляющего механизма.
Стоит обратить внимание
Для крупного типоразмера важно контролировать состояние не только рабочей поверхности, но и опорной конструкции, которая воспринимает основную нагрузку.
Техническая информация (.pdf)
Валы прецизионные серии WV
660,1 кб
Общая информация
Серия
WV
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h7
Допуск на диаметр (ISO-h7), мм
?
Предельное отклонение диаметра вала в миллиметрах для поля допуска h7 (верхнее отклонение 0, нижнее = −IT7).
29,979 - 30,000
Допуск ISO H7, мкм
?
Числовое значение допуска IT7 для данного номинального диаметра в микрометрах, используемое при расчёте посадок с отверстиями H7.
0 - 21
Материал
сталь GCr15
Покрытие
хром
Производитель
TECHNIX
Габариты
Диаметр вала, мм
30
Технические параметры
Глубина индукционной закалки SHD, мм
1,5 - 1,9
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
13
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
9
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.1
Точность, мкм
0/-21
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
Толщина хрома, микрометр
12 +/-5
