Артикул:
WV60TECHNIX
Характеристики
Серия
—
WV
Диаметр вала, мм
—
60
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h7
Все характеристики
Аналоги
Аналог SKF:
LJMH60
Аналог INA:
W60
Аналог FLI:
WV60
Аналог NBS:
SCB60
167 руб.
/см Есть в наличии: 4570
Ожидается:
21.08.2026 3600
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

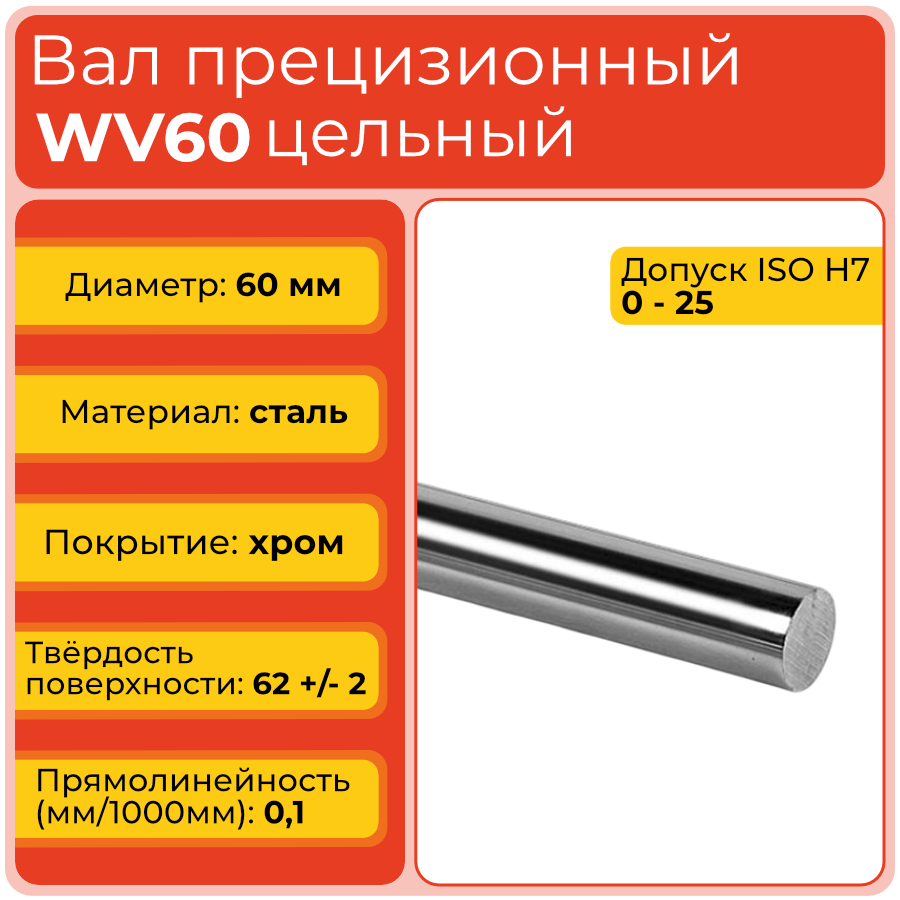

Вал прецизионный WV60 TECHNIX — цельная цилиндрическая направляющая диаметром 60 мм для крупных и высоконагруженных систем линейного перемещения. Модель предназначена для работы с линейными подшипниками и опорами соответствующего размера, где важны максимальная жёсткость, стабильность движения и сопротивление износу.
WV60 является самым крупным типоразмером в представленном ряду. Его применяют в тяжёлом технологическом и автоматизированном оборудовании, предварительно проверяя длину направляющей, количество опор, массу подвижного узла и расчётный прогиб.
Стоит обратить внимание
Большое сечение повышает потенциальную жёсткость направляющей, но итоговая точность зависит от основания, опор и правильного распределения нагрузки.
Расшифровка артикула
Маркировка WV60 объединяет код серии и номинальный диаметр цилиндрического вала. Обозначение используется для первичной идентификации направляющей и выбора линейных подшипников, опор и крепёжных элементов на 60 мм.
- WV — серия прецизионных линейных валов, обычно изготовленных с закалкой и хромированным покрытием рабочей поверхности.
- 60 — номинальный диаметр цилиндрического вала 60 мм.
Полное обозначение модели — WV60. Длину, допуск и параметры конкретного изделия необходимо сверять по технической документации и чертежу.
Стоит обратить внимание
Диаметр 60 мм определяет типоразмер сопряжённых деталей, но не является самостоятельным показателем допустимой нагрузки или ресурса.
Конструкция и устройство
WV60 выполнен как цельный цилиндрический вал из стали GCr15 с закалённой и хромированной рабочей поверхностью. Сплошное сечение обеспечивает высокую сопротивляемость изгибу, а прецизионная обработка формирует геометрию, необходимую для работы в линейных опорах. В исходных данных для этой модели отдельные параметры термообработки, шероховатости и геометрической точности не указаны.
- Цельная стальная основа из стали GCr15.
- Индукционно закалённая рабочая поверхность.
- Прецизионная шлифовка цилиндрической поверхности.
- Хромированное покрытие толщиной 12 ± 5 мкм.
- Исполнение без встроенной опоры для индивидуального проектирования узла.
Стоит обратить внимание
Перед применением в ответственном механизме следует запросить отсутствующие параметры и подтвердить соответствие вала расчётной нагрузке.
Размерный ряд серии WV
Ниже приведена таблица всех типоразмеров прецизионных линейных валов серии WV, представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
Для WV60 в исходной таблице обновлён диапазон допуска на диаметр: 59,970–60,000 мм. Это значение использовано в размерном ряду.
Технические параметры и условия эксплуатации
WV60 имеет класс точности h7 и номинальный диаметр 60 мм. Обновлённый диапазон фактического диаметра составляет 59,970–60,000 мм, допуск — 0/−25 мкм. Материал — сталь GCr15, покрытие — хром толщиной 12 ± 5 мкм, твёрдость поверхности — 62 ± 2 HRC. В исходных данных не указаны глубина индукционной закалки, шероховатость, параллельность, круглость и прямолинейность; эти характеристики необходимо уточнить перед применением в ответственном прецизионном узле. Для эксплуатации важны точная установка, достаточная жёсткость опор, чистота рабочей зоны и контроль прогиба.
- Тип: цельный прецизионный линейный вал без опоры.
- Диаметр: 60 мм.
- Материал: сталь GCr15.
- Покрытие: хром, 12 ± 5 мкм.
- Условия эксплуатации: точное выравнивание опор, защита от загрязнений и ударов, расчёт прогиба и регулярная проверка состояния подшипников.
Стоит обратить внимание
Новый диапазон допуска следует учитывать при выборе подшипника и оценке посадки. Отсутствующие геометрические параметры нельзя переносить с WV50 или других моделей.
Применяемость
WV60 предназначен для наиболее крупных линейных систем, где перемещаются тяжёлые узлы, а направляющая должна сохранять форму при значительной нагрузке. Его можно рассматривать для портальных станков, крупного технологического оборудования, тяжёлых механизмов подачи, производственных линий и роботизированных комплексов. Вал работает с подшипниками и опорами диаметром 60 мм. При проектировании необходимо предусмотреть жёсткое основание, несколько опор при большой длине и проверку прогиба с учётом массы, ускорений и вибраций.
- Крупные портальные и координатные системы.
- Тяжёлые станки и технологическая оснастка.
- Механизмы подачи и позиционирования большого формата.
- Автоматизированные производственные линии.
- Испытательные стенды и оборудование тяжёлого машиностроения.
Стоит обратить внимание
Для WV60 особенно важно рассчитывать не только вал, но и все элементы, передающие нагрузку: опоры, крепления, основание и подвижную часть.
Аналоги
Для WV60 можно рассматривать изделия других производителей с номинальным диаметром 60 мм. Приведённые обозначения подходят для предварительного кросс-поиска и не подтверждают автоматическую взаимозаменяемость. Перед заменой проверяют фактический диаметр, допуск, длину, покрытие, твёрдость, прямолинейность и нагрузку.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
Для крупной направляющей необходимо подтвердить соответствие аналога по допуску, поверхности, подшипнику, опорам и расчётной нагрузке.
Часто задаваемые вопросы
Как установить вал WV60?
Перед установкой очищают вал, опоры и подшипники, проверяют соосность и жёсткость основания. Направляющую фиксируют без перекоса, не допуская ударов по хромированной поверхности. После сборки контролируют плавность хода и отсутствие заеданий по всей длине.
Можно ли заменить WV60 валом другого производителя?
Да, но необходимо подтвердить совпадение диаметра, фактического допуска 59,970–60,000 мм, длины, покрытия, твёрдости и геометрии. Для тяжёлого узла также проверяют прогиб, количество опор и расчётную нагрузку.
Чем WV60 отличается от WV50?
WV60 имеет диаметр 60 мм против 50 мм у WV50. Больший диаметр может повысить устойчивость к прогибу, но требует подшипников, опор и монтажных элементов соответствующего размера. Замена выполняется только после проверки конструкции.
Какой срок службы у WV60?
Ресурс зависит от нагрузки, длины пролёта, скорости, частоты циклов, загрязнения, смазки и состояния подшипников. При правильном монтаже и обслуживании вал рассчитан на длительную эксплуатацию, однако точный срок службы без данных о режиме работы определить нельзя.
Когда требуется замена WV60?
Замену выполняют при появлении задиров, глубоких царапин, повреждении или отслаивании покрытия, заметном износе, увеличении люфта, шуме и рывках при движении. Одновременно проверяют подшипники, опоры, основание и геометрию направляющего узла.
Стоит обратить внимание
Для WV60 перед применением необходимо подтвердить отсутствующие геометрические параметры и проверить направляющий узел в сборе.
Техническая информация (.pdf)
Валы прецизионные серии WV
660,1 кб
Общая информация
Серия
WV
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h7
Допуск на диаметр (ISO-h7), мм
?
Предельное отклонение диаметра вала в миллиметрах для поля допуска h7 (верхнее отклонение 0, нижнее = −IT7).
59,970 - 60,000
Допуск ISO H7, мкм
?
Числовое значение допуска IT7 для данного номинального диаметра в микрометрах, используемое при расчёте посадок с отверстиями H7.
0 - 25
Материал
сталь GCr15
Покрытие
хром
Производитель
TECHNIX
Габариты
Диаметр вала, мм
60
Технические параметры

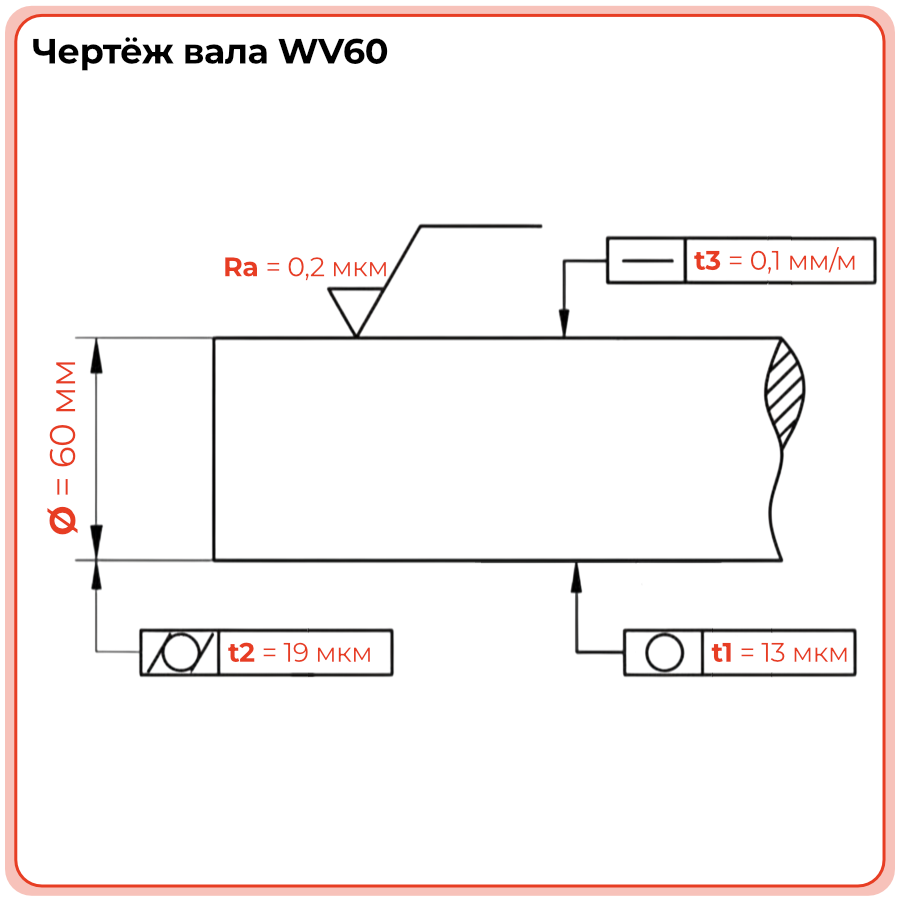

Глубина индукционной закалки SHD, мм
2,5 - 3,5
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
7
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
6
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.1
Точность, мкм
0/-25
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
Толщина хрома, микрометр
12 +/-5
