Трапецеидальные винты и гайки TECHNIX PRO: ходовая пара от производителя
Трапецеидальная винтовая пара — это ходовой винт и гайка с резьбой Tr, у которой профиль витка — равнобокая трапеция с углом 30° по ГОСТ 24737-81 и DIN 103. Пара превращает вращение двигателя или маховика в прямолинейное движение: за один оборот гайка проходит путь, равный шагу резьбы. При этом она удерживает груз без тормоза. TECHNIX PRO выпускает обе детали пары на собственном производстве в Санкт-Петербурге: винты из стали C45 с накатанной резьбой и гайки семи серий из бронзы, стали, нейлона и капролона.
Подбор ходовой пары по типоразмеру
Винт и гайка работают вместе, только если у них совпадают три параметра: диаметр, шаг и направление резьбы. Например, к винту Tr20×4 подходят гайки 20-4-D, а к левому Tr20×4LH — гайки 20-4-G. Выберите размер винта, чтобы увидеть ход, возможность левой резьбы, удержание груза и КПД пары:
Груз удерживается, пока угол подъёма витка меньше угла трения в паре:
Значения — расчётные ориентиры TECHNIX для пары со смазкой: коэффициент трения бронзы 0,10 (угол трения ≈ 5,9°), стали — 0,15 (≈ 8,8°). Скорость скольжения в бронзовой гайке — до 0,3 м/с. Если запас меньше 1° или узел вибрирует, на вертикальной оси ставят тормоз.
Какую трапецеидальную пару выбрать под задачу
Трапецеидальную передачу ставят там, где груз нужно перемещать или держать медленно, с большим усилием и без сложного обслуживания. С этих сочетаний обычно начинают подбор:
| Оборудование и узел | Что важно в работе | Винт | Гайка |
|---|---|---|---|
| Токарные, фрезерные, сверлильные станки: подача суппорта и стола | частый реверс, ресурс, стабильный зазор | Tr16×4 – Tr32×6 | бронза: LRM, BFM |
| Винтовые домкраты, подъёмные столы и платформы, опоры станин | удержание груза без тормоза, редкие ходы | Tr24×5 – Tr50×8 | сталь: KSM, SFR |
| Затворы, шиберы, задвижки, регулирующая арматура | редкие перемещения, пыль и грязь | Tr20×4 – Tr40×7 | сталь: SFR, SKM |
| Тиски, центраторы, захваты, раздвижные опоры | сведение и разведение двух сторон одним приводом | пара RH + LH: Tr12×3 – Tr36×6 | пара гаек D + G |
| Регулировочные механизмы, позиционеры, мебельные и медицинские подъёмники | компактность, цена узла | Tr10×2 – Tr20×4 | KSM, SKM, PFR |
| Лёгкие оси, 3D-принтеры, упаковочное и лабораторное оборудование | тихий ход, минимум смазки | Tr10×2 – Tr16×4 | полимер: PFR, LKM |

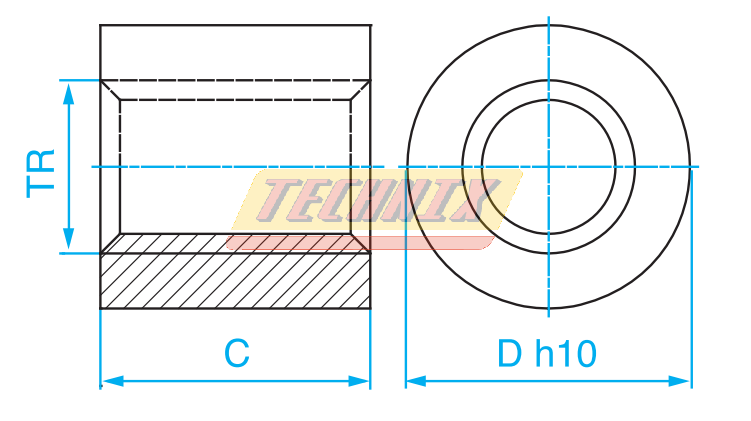

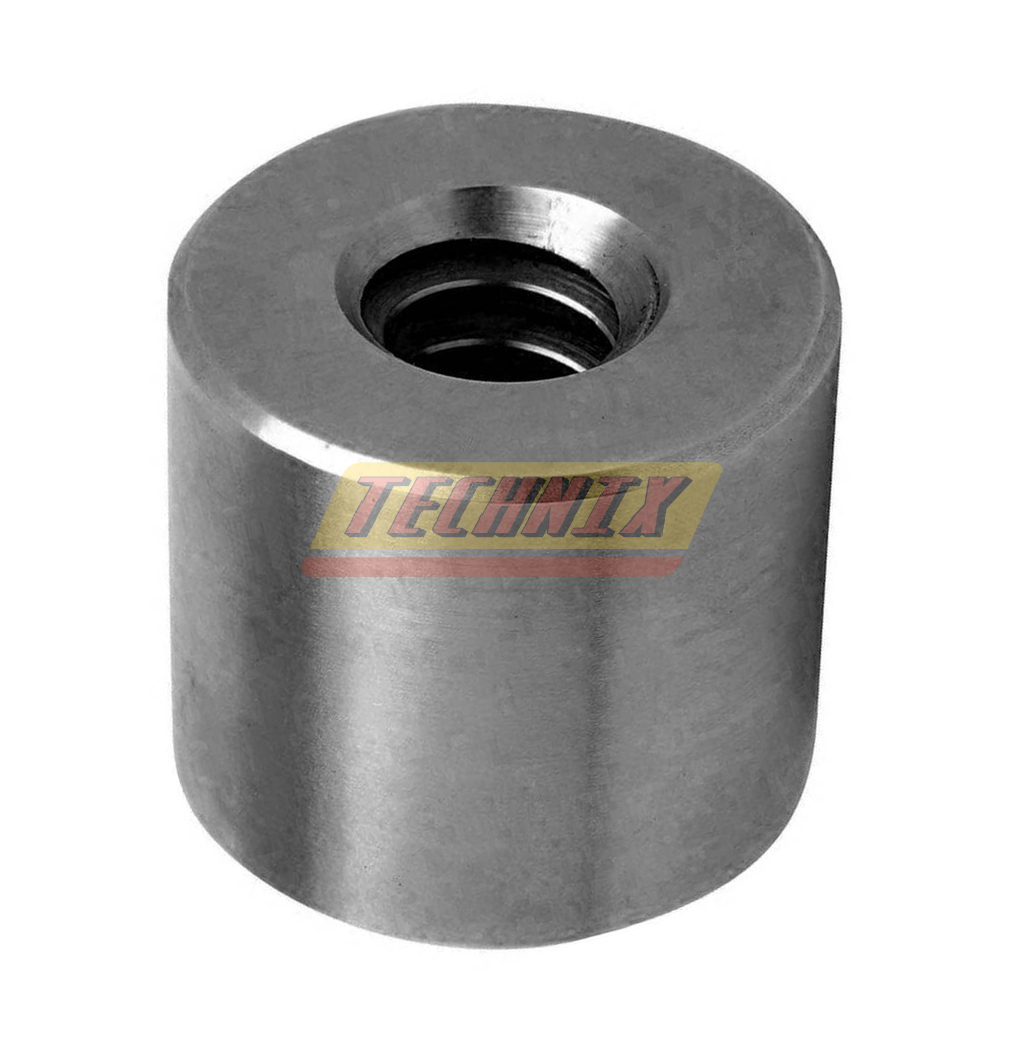

Материал гайки: от него зависят нагрузка, скорость и удержание груза
Винт TECHNIX PRO всегда из стали C45. Поведение пары определяет материал гайки:
| Материал гайки | Серии | Давление на витки, до | Скорость скольжения, до | Трение со смазкой | Когда выбирать |
|---|---|---|---|---|---|
| Бронза | LRM, BFM | 7 МПа | 0,3 м/с | 0,10 | частые циклы и реверс, большой ресурс |
| Сталь | KSM, SKM, SFR | 3 МПа | 0,1 м/с | 0,15 | редкие ходы, надёжное удержание груза, минимальная цена |
| Нейлон, капролон | PFR, LKM | 3 МПа | 0,15 м/с | 0,12 | тихий ход, мало смазки, умеренная нагрузка |
Давление на витки — это осевая сила, делённая на площадь контакта витков гайки. Чем выше допустимое давление, тем больший груз держит гайка того же размера. Допустимую силу для конкретной гайки смотрите в её карточке, а формы корпуса и серии подробно сравниваются в разделе гаек.
Трапецеидальная пара или ШВП: что выбрать
Обе передачи превращают вращение в линейное движение. Разница в том, что в трапецеидальной паре витки скользят друг по другу, а в шарико-винтовой передаче (ШВП) между ними катятся шарики.
| Параметр | Трапецеидальная пара | ШВП |
|---|---|---|
| КПД | 34–51 % с бронзовой гайкой | около 90 % |
| Удержание груза без тормоза | да, у 13 из 16 размеров с бронзой и у всех со сталью | нет, нужен тормоз |
| Зазор в паре | растёт по мере износа гайки | убирается преднатягом |
| Стружка и грязь | нет шариков и каналов возврата — заклинивать нечему | нужна защита |
| Ремонт | изношенную гайку меняют отдельно от винта | гайку обычно меняют в сборе с шариками |
| Где выигрывает | подъём и удержание, редкие и медленные ходы, цена узла | высокая скорость, точное позиционирование, непрерывная работа |
Если узлу нужны скорость и точность, а не удержание груза, смотрите шарико-винтовые передачи.
Почему винты и гайки TECHNIX PRO выбирают производители оборудования
- Винт и гайка от одного производителя. Обе детали сделаны в Санкт-Петербурге по одному стандарту резьбы, поэтому пару не приходится подгонять при сборке.
- Совместимость с чужими деталями. Профиль 30° по ГОСТ 24737-81 / DIN 103: гайка TECHNIX PRO встаёт на стандартный винт Tr того же диаметра и шага, и наоборот. Гайки выпускаются до Tr80×10 — крупнее, чем наши винты, — и подходят для ремонта существующих узлов.
- Винт в размер и с готовыми концами. Винт продаётся отрезком, цена указана за 1 см. Шейки под подшипники, резьбу и хвостовик под муфту проточим по вашему чертежу: обработка концов от 2 000 ₽, срок от 3 до 20 дней, длина изделия до 3000 мм.
- Левая резьба серийно. 10 типоразмеров винтов выпускаются в правом и левом исполнении, к ним есть гайки G — для тисков, центраторов и раздвижных механизмов.
- Склад и регулярные поставки. Ходовые размеры есть на складе в Санкт-Петербурге, наличие видно в карточке товара. Для серийного выпуска оборудования заключаем договор на регулярные поставки.
Как купить трапецеидальные винты и гайки
- Определите резьбу. Наружный диаметр измерьте штангенциркулем по вершинам витков. Шаг — это длина 10 витков, делённая на 10. Затем определите направление: у правой резьбы на вертикальном винте витки поднимаются слева направо. Должна получиться строка вида Tr20×4 или Tr20×4LH.
- Выберите гайку того же диаметра, шага и направления: D — правая, G — левая. Материал подберите по таблице выше, форму корпуса — по способу крепления в узле.
- Посчитайте длину винта: рабочий ход + длина гайки + концы под опоры. Если нужна обработка концов, приложите чертёж.
- Оформите заказ через корзину или запросите счёт на zakaz@technix-rus.ru. Укажите обозначения, длину отрезков, количество и реквизиты.
- Получите заказ на складе в Санкт-Петербурге (Люботинский пр., 5) или с доставкой транспортной компанией по России.
Вопросы о трапецеидальных винтах и гайках
Что такое трапецеидальная винтовая пара?
Это ходовой винт и гайка с резьбой Tr: профиль витка — трапеция с углом 30° по ГОСТ 24737-81 или DIN 103. Пара превращает вращение в линейное перемещение: за один оборот однозаходного винта гайка проходит путь, равный шагу. Её ставят в станки, домкраты, подъёмные столы, затворы и тиски.
Как подобрать гайку к трапецеидальному винту?
У гайки и винта должны совпадать диаметр, шаг и направление резьбы. К винту Tr20×4 подходят гайки с обозначением 20-4-D, например KSM 20-4-D или BFM 20-4-D, а к левому Tr20×4LH — гайки 20-4-G. Материал гайки выбирают по нагрузке и скорости, форму корпуса — по способу крепления.
Подходят ли винты и гайки TECHNIX PRO к деталям других производителей?
Да, если у деталей одинаковые диаметр и шаг: резьба TECHNIX PRO соответствует ГОСТ 24737-81 и DIN 103 с профилем 30°. Не подойдут детали с метрической резьбой (угол 60°) и с дюймовой ACME (угол 29°).
Удержит ли трапецеидальная пара груз без тормоза?
Со стальной гайкой — да, у всех 16 размеров винтов TECHNIX PRO. С бронзовой гайкой — у 13 из 16: угол подъёма витка меньше угла трения ≈ 5,9°. У Tr12×3 и Tr16×4 запас около 0,7°, у Tr10×3 самоторможения нет. При вибрации на вертикальной оси ставят тормоз.
Какую гайку взять к винту: бронзовую, стальную или полимерную?
Бронзовая — для частых циклов и реверса: до 7 МПа на витки и 0,3 м/с. Стальная — для редких ходов и удержания груза: до 3 МПа и 0,1 м/с. Нейлоновая или капролоновая — для тихого хода при умеренной нагрузке и минимуме смазки.
Чем трапецеидальная пара отличается от ШВП?
В трапецеидальной паре витки скользят, поэтому КПД с бронзовой гайкой — 34–51 %, зато пара проще, дешевле и обычно держит груз сама. В ШВП катятся шарики: КПД около 90 %, зазор убирается преднатягом, но нужны тормоз и защита от грязи.
Зачем нужна пара винтов с правой и левой резьбой?
Правый и левый участки на общем валу двигают две гайки навстречу друг другу или в разные стороны. Так одним приводом сжимают тиски, центрируют деталь или раздвигают опоры. Левые винты LH и гайки G TECHNIX PRO выпускаются в 10 размерах, от Tr12×3 до Tr36×6.
Можно ли заказать винт нужной длины с обработанными концами?
Да. Винт продаётся отрезком, цена указана за 1 см. Шейки под подшипники, резьбу и хвостовик под муфту обрабатывают по чертежу заказчика: от 2 000 ₽, срок от 3 до 20 дней, длина изделия до 3000 мм.
