О товаре

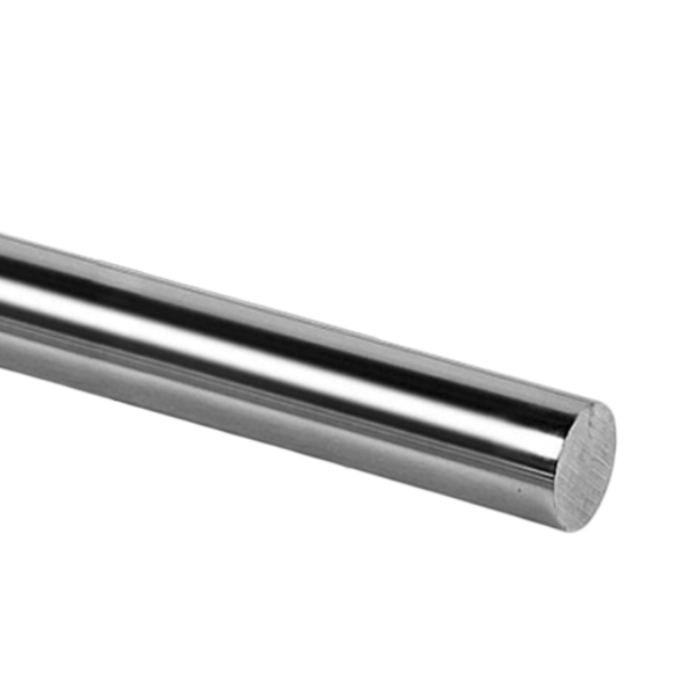

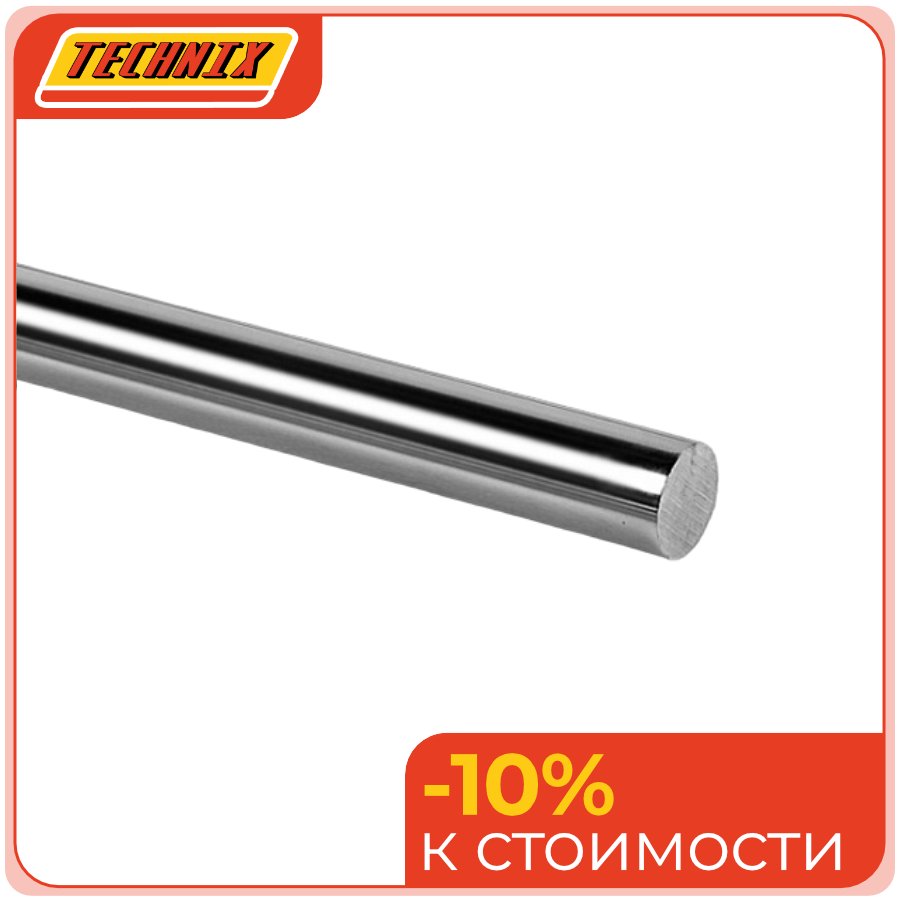

Вал прецизионный WV20 TECHNIX — цельный направляющий вал диаметром 20 мм с закалённой, шлифованной и хромированной рабочей поверхностью. Модель предназначена для линейных подшипников и опор в узлах, где требуется повышенная жёсткость, стабильность траектории и устойчивость к износу при интенсивной эксплуатации.
WV20 относится к крупным типоразмерам серии прецизионных линейных валов без опоры. Увеличенное сечение позволяет использовать его в более массивных механизмах подачи, позиционирования и автоматизации при условии правильного расчёта пролёта и схемы опирания.
Стоит обратить внимание
WV20 выбирают не только из-за диаметра, но и из-за необходимости снизить прогиб направляющей. Окончательный результат определяется всей конструкцией: длиной вала, расстоянием между опорами и характером нагрузки.
Расшифровка артикула
Обозначение WV20 включает код серии и число, соответствующее номинальному диаметру вала. Маркировка используется для идентификации направляющей и подбора линейных подшипников, опор и других деталей с посадкой под 20 мм.
- WV — серия прецизионных линейных валов, обычно изготовленных с закалкой и хромированным покрытием рабочей поверхности.
- 20 — номинальный диаметр цилиндрического вала 20 мм.
Полное обозначение модели — WV20. Длина, фактический допуск и параметры монтажа определяются по конкретному исполнению и техническому чертежу.
Стоит обратить внимание
Номинальный размер 20 мм необходим для первичного подбора подшипника, но не заменяет проверку фактического диаметра и условий работы узла.
Конструкция и устройство
В основе WV20 находится цельный стальной стержень из GCr15. Рабочая зона обработана индукционной закалкой глубиной 1,2–1,5 мм, прецизионно отшлифована и покрыта хромом. Такое устройство обеспечивает жёсткую основу, контролируемую геометрию и износостойкий поверхностный слой для длительной работы с линейной опорой.
- Цельный цилиндрический корпус без встроенной опоры.
- Стальная основа GCr15.
- Индукционная закалка рабочей поверхности на глубину 1,2–1,5 мм.
- Шлифованная поверхность с шероховатостью Ra 0,25 мкм.
- Хромовое покрытие толщиной 12 ± 5 мкм.
Стоит обратить внимание
При установке крупного вала необходимо обеспечить достаточную жёсткость опор и монтажного основания, иначе преимущества увеличенного диаметра могут быть снижены перекосами и вибрациями.
Размерный ряд серии WV
Ниже приведена таблица всех типоразмеров прецизионных линейных валов серии WV, представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
WV20 имеет увеличенное сечение и может применяться в более жёстких линейных конструкциях. При выборе учитывайте не только диаметр, но и допустимый прогиб системы.
Технические параметры и условия эксплуатации
WV20 имеет класс точности h7 и номинальный диаметр 20 мм. Диапазон фактического диаметра — 19,979–20,000 мм, допуск — 0/−21 мкм. В качестве материала используется сталь GCr15; глубина индукционной закалки составляет 1,2–1,5 мм, шероховатость поверхности — Ra 0,25 мкм. Параллельность поверхности равна 13 мкм, круглость — 9 мкм, прямолинейность — 0,1 мм на 1000 мм. Твёрдость рабочей поверхности — 62 ± 2 HRC, толщина хромового покрытия — 12 ± 5 мкм.
- Тип: цельный прецизионный линейный вал без опоры.
- Материал: сталь GCr15.
- Диаметр: 20 мм.
- Покрытие: хром, 12 ± 5 мкм.
- Условия эксплуатации: точное выравнивание опор, защита от абразивных загрязнений и ударов, контроль прогиба и состояния линейного подшипника.
Стоит обратить внимание
Даже жёсткая направляющая требует корректного монтажа. Перекос опор или неравномерная нагрузка способны привести к повышенному износу подшипника и покрытия.

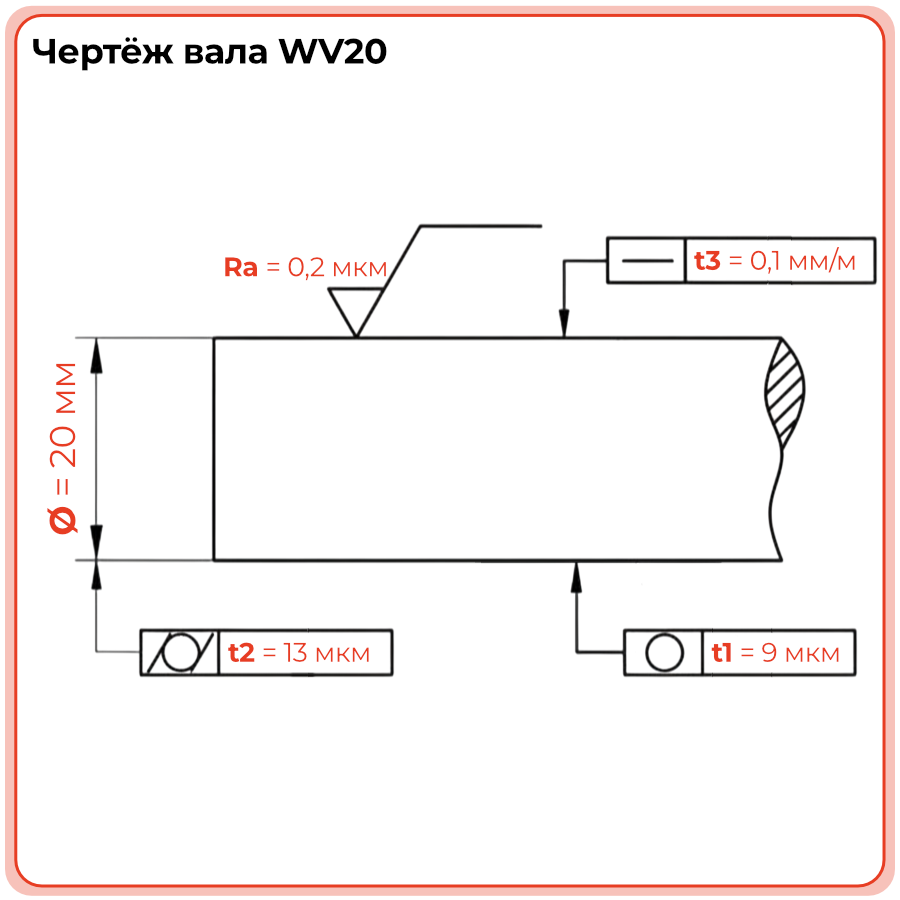

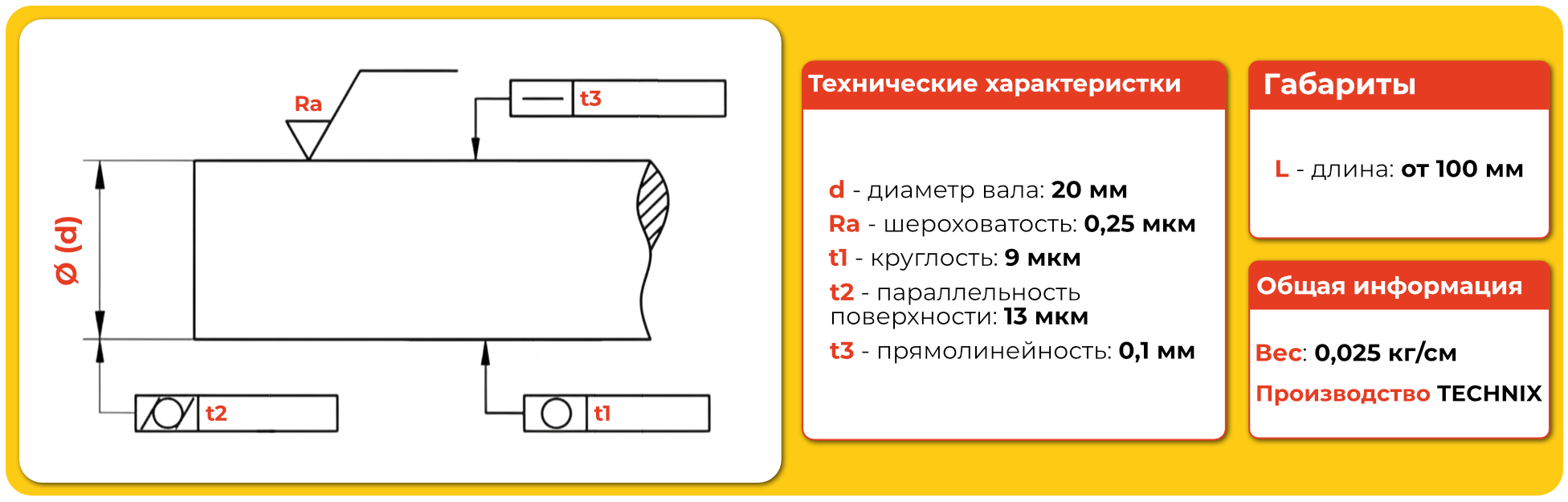

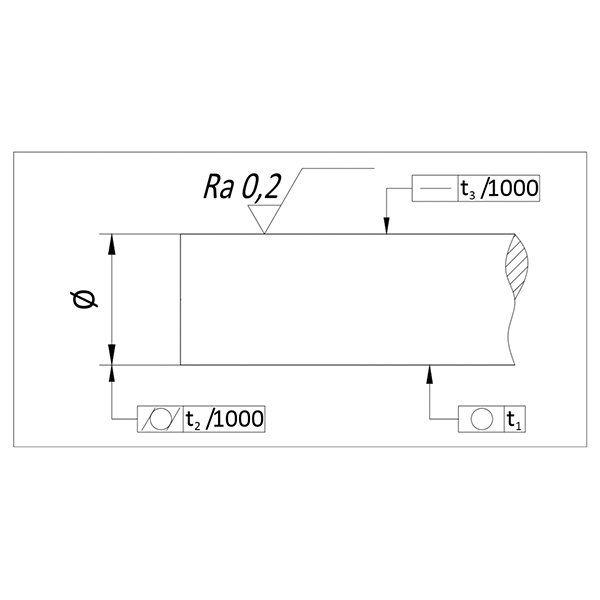

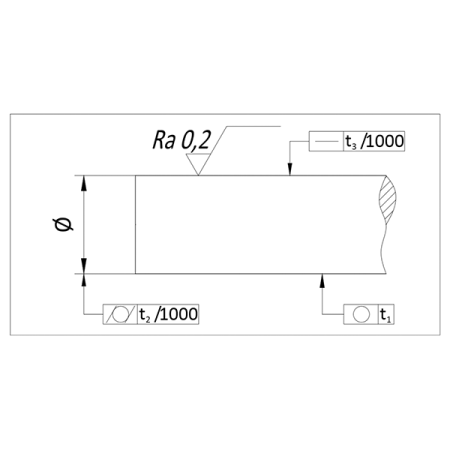

Чертёж вала WV20
Применяемость
WV20 используют в линейных системах, где необходим увеличенный диаметр направляющей и более высокий запас жёсткости по сравнению с WV14–WV16. Вал подходит для станков с ЧПУ, координатных механизмов, автоматизированных линий, технологических модулей, роботизированного оборудования и тяжёлых приспособлений. В узле он работает совместно с подшипниками и опорами на 20 мм, а его фактические возможности зависят от длины, расстояния между опорами, массы подвижной части и направления нагрузки. Перед запуском оборудования важно проверить плавность хода, отсутствие перекоса и достаточность опирания.
- Оси подачи станков с ЧПУ и координатные устройства.
- Промышленные механизмы позиционирования.
- Автоматизированные сборочные и упаковочные линии.
- Роботизированные модули и технологическая оснастка.
- Испытательные и измерительные стенды с повышенной нагрузкой.
Стоит обратить внимание
Переход на WV20 оправдан, когда расчёт показывает необходимость большей жёсткости. Если проблема вызвана перекосом или слабым основанием, замена диаметра сама по себе не устранит неисправность.
Аналоги
Для WV20 можно рассматривать изделия других производителей с номинальным диаметром 20 мм. Приведённые обозначения подходят для предварительного кросс-поиска, но не подтверждают полную взаимозаменяемость. Перед заменой необходимо сверить диаметр, допуск, длину, покрытие, твёрдость, прямолинейность и рабочую нагрузку.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При подборе аналога важно проверить не только номинальный диаметр 20 мм, но и фактический допуск, качество покрытия и соответствие линейному подшипнику.
Часто задаваемые вопросы
Как установить вал WV20?
Перед монтажом очищают вал, подшипники и опоры, проверяют соосность и жёсткость основания. Направляющую фиксируют без перекоса, избегая ударов по хромированной поверхности. После сборки проверяют плавность хода и отсутствие заеданий по всей рабочей длине.
Можно ли заменить WV20 валом другого производителя?
Да, если подтверждено совпадение диаметра, фактического допуска, длины, прямолинейности, покрытия, твёрдости и условий работы подшипника. Для ответственного узла также проверяют прогиб и нагрузку.
Чем WV20 отличается от WV16?
WV20 имеет диаметр 20 мм против 16 мм у WV16. Благодаря большему сечению он может обеспечить более высокую устойчивость к прогибу, но требует подшипников, опор и монтажных элементов соответствующего размера.
Какой срок службы у WV20?
Срок службы определяется нагрузкой, длиной пролёта, скоростью, частотой циклов, чистотой рабочей зоны, смазкой и состоянием линейного подшипника. При правильном монтаже и обслуживании вал рассчитан на длительную эксплуатацию, однако точный ресурс без данных о режиме работы определить нельзя.
Когда требуется замена WV20?
Замену выполняют при появлении задиров, глубоких царапин, повреждении или отслаивании покрытия, заметном износе, увеличении люфта, шуме и рывках при перемещении. Одновременно проверяют подшипник, опоры и геометрию направляющей.
Стоит обратить внимание
Контроль прогиба и состояния сопряжённых деталей помогает использовать ресурс WV20 и своевременно планировать обслуживание линейного узла.
Техническая информация (.pdf)
Валы прецизионные серии WV
660,1 кб
Общая информация
Серия
WV
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h7
Допуск на диаметр (ISO-h7), мм
?
Предельное отклонение диаметра вала в миллиметрах для поля допуска h7 (верхнее отклонение 0, нижнее = −IT7).
19,979 - 20,000
Допуск ISO H7, мкм
?
Числовое значение допуска IT7 для данного номинального диаметра в микрометрах, используемое при расчёте посадок с отверстиями H7.
0 - 21
Материал
сталь GCr15
Покрытие
хром
Производитель
TECHNIX
Габариты
Диаметр вала, мм
20
Технические параметры
Глубина индукционной закалки SHD, мм
1,2 - 1,5
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
13
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
9
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.1
Точность, мкм
0/-21
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
Толщина хрома, микрометр
12 +/-5
