Про обгонные муфты
По сути обгонная муфта является «механическим диодом» для крутящего момента: она пропускает вращение в рабочем направлении и блокирует или отключает передачу в обратную сторону. Это позволяет защищать привод от обратного вращения, реализовывать пошаговое индексирование, разгружать редуктор и двигатель при выбеге механизма, а также повышать ресурс конвейерных и транспортирующих линий.
В каталоге представлены различные конструктивные типы обгонных муфт: роликовые, кулачковые (sprag-тип), с подшипниками и без подшипников, фланцевые, корпусные и встраиваемые. Для них указаны диапазоны номинального момента, максимальной частоты вращения, типовые посадки валов и корпусов, а также рекомендации по твёрдости поверхностей и качеству монтажа, что важно для стабильной работы узла в течение всего срока службы.
Обгонные муфты широко применяются в конвейерных и подъёмных установках, приводах насосов и вентиляторов, редукторах, упаковочных и фасовочных машинах, станках и автоматизированных линиях. Они работают как часть общей кинематической схемы вместе с редукторами, электродвигателями и подшипниковыми узлами, повышая надёжность и защищая оборудование от аварийных режимов.
Назначение
Основное назначение обгонной муфты — обеспечить передачу момента в рабочем направлении и свободное вращение в обратном или при опережении ведомого узла. В зависимости от схемы установки такие изделия применяются как муфты свободного хода, стопоры обратного хода и узлы индексирования.
- Предотвращение обратного вращения в конвейерных, подъёмных и транспортирующих системах.
- Автоматическое разобщение привода при выбеге или опережении ведомого механизма.
- Защита узлов от ударных нагрузок и паразитной передачи момента в нежелательном направлении.
- Реализация пошагового индексирования в фасовочном, печатном и специальном технологическом оборудовании.
- Повышение надёжности кинематической схемы без применения сложной электроники и дополнительных исполнительных механизмов.
Конструкция
Конструкция обгонной муфты зависит от серии и условий эксплуатации, однако в большинстве случаев узел включает внутреннюю и наружную обойму, рабочие элементы заклинивания (ролики, клинья, кулачки или sprag-элементы), а также направляющие и вспомогательные элементы фиксации. В каталоге встречаются как муфты, требующие применения подшипников и корректной посадки в корпус, так и исполнения со встроенными подшипниками, фланцами, уплотнениями и готовыми монтажными поверхностями.
- Внутренняя и наружная обоймы образуют рабочую пару для передачи момента.
- Элементы заклинивания обеспечивают мгновенное срабатывание при вращении в рабочем направлении.
- У отдельных серий предусмотрены подшипники, уплотнения, фланцы, рычаги, ограничители и опорные поверхности.
- Для ряда моделей важны точные посадки вала и корпуса, требования к соосности, твёрдости поверхности и качеству монтажа.
- Исполнения различаются по способу установки: встраиваемые, фланцевые, корпусные, с подшипниками и без подшипников.
При проектировании узла важно учитывать не только габариты, но и передаваемый момент, максимальную частоту вращения, рабочий режим, направление блокировки и условия смазки. Для сопряжённых решений полезно также подобрать совместимые подшипниковые узлы и элементы привода.
Преимущества
- Односторонняя передача крутящего момента без сложных управляющих систем.
- Компактность и высокая функциональность при интеграции в приводной узел.
- Быстрое автоматическое срабатывание при изменении режима вращения.
- Широкий выбор серий под разные нагрузки, скорости, посадки и схемы монтажа.
- Возможность использовать как стопор обратного хода, муфту свободного хода или индексирующий узел.
- Снижение риска повреждения оборудования при обратной передаче момента.
- Подбор решений как для компактных машин, так и для тяжёлых промышленных приводов.
Применение
Обгонные муфты применяются в оборудовании, где необходимо свободное вращение в одном направлении и надёжная передача момента в другом. На практике такие изделия востребованы в машиностроении, транспортирующих системах, упаковке, металлургии, тяжёлых приводах, станкостроении и автоматике.
- Конвейеры и элеваторы, где требуется стопорение обратного хода при остановке привода.
- Редукторы, мотор-редукторы и приводные линии с необходимостью разобщения при выбеге.
- Упаковочное, фасовочное и этикетировочное оборудование с индексирующим движением.
- Металлообрабатывающие и специальные станки, а также вспомогательные механизмы подачи.
- Насосные, вентиляторные и инерционные системы, где важна защита от обратного вращения.
- Тяжёлые промышленные установки с высокими пусковыми и рабочими моментами.
Для построения надёжной системы полезно учитывать совместимость обгонной муфты с электродвигателями, редукторами и подшипниками.
Модельный ряд

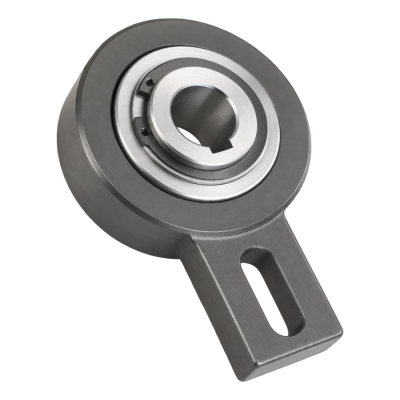

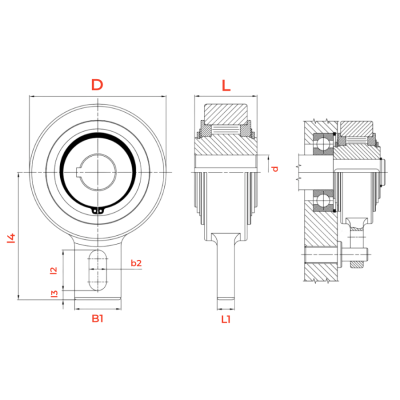

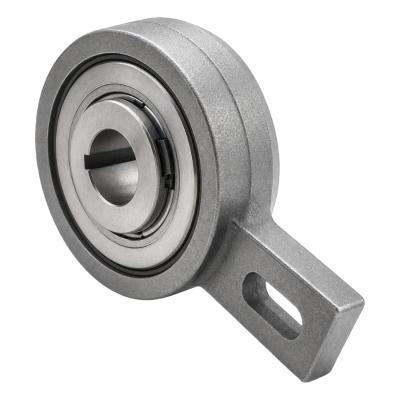

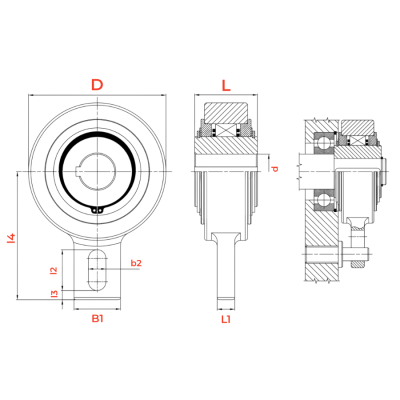

В каталоге представлены многочисленные серии обгонных муфт для разных задач — от компактных встроенных решений до тяжёлых промышленных исполнений с высоким моментом. По данным каталога, в ассортимент входят серии AV (GW) и RSBW (GWG). Под заказ доступны: CSK, CSK..2RS, CSK..P, CSK..PP, ASK, GFK, AS, ASNU, AE, AA, NF, S200, DC, NFR, RSBW, AV, GFR, AL, ALP, SMZ, FSO, HPI, AL..G, CEUS, BC MA, RSCI, RSXM, RSRV, RSRT, RDBK, RIZ, RINZ и другие.
Точный подбор серии зависит от передаваемого крутящего момента, частоты вращения, диаметра вала, требований к посадкам, компоновки корпуса и режима работы. Для сопряжённых решений можно дополнительно перейти в разделы редукторы и подшипники.
Как заказать и купить обгонные муфты
В TECHNIX вы можете заказать и купить обгонные муфты под конкретную задачу: для свободного хода, стопорения обратного вращения или индексирования. Для правильного подбора важно заранее определить не только размеры, но и рабочие параметры узла.
- Укажите требуемый крутящий момент, скорость вращения и режим работы оборудования.
- Сообщите диаметр вала, параметры посадки, размеры корпуса и ограничения по габаритам.
- Опишите, нужна ли функция свободного хода, обратного стопора или индексирующего механизма.
- Уточните условия эксплуатации: пыль, вибрации, температура, цикличность, ударные нагрузки.
- При возможности приложите чертёж, спецификацию, фото узла или обозначение требуемой серии.
Для комплексной комплектации рекомендуем также изучить разделы муфты, подшипники и базу знаний с материалами по подбору и эксплуатации приводных компонентов.
Если вам нужен подбор аналога, помощь с выбором серии или консультация по применению, оставьте заявку на сайте TECHNIX. Мы поможем подобрать обгонные муфты под ваш нагрузку и условия работы.
