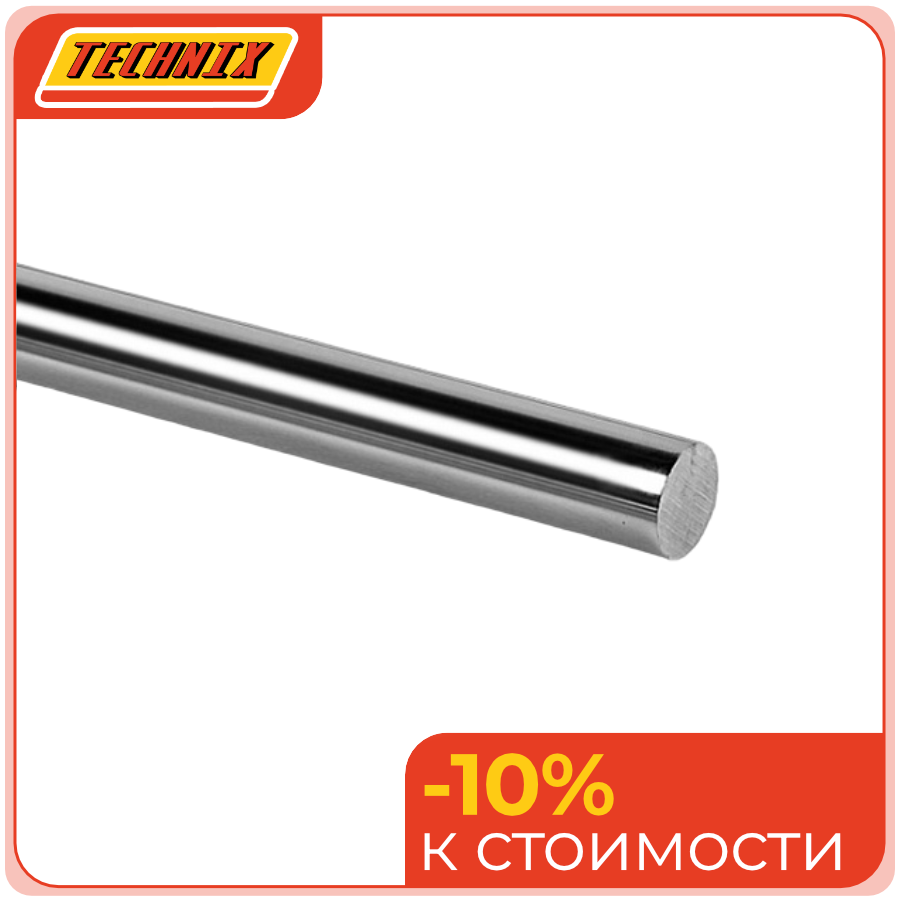

Артикул:
W16TECHNIX
Характеристики
Серия
—
W
Диаметр вала, мм
—
16
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h6
Все характеристики
Аналоги
Аналог SKF:
LJM16
Аналог INA:
W16
Аналог FLI:
W16
Аналог NBS:
SGB16
15 руб.
/см Есть в наличии: 143
Ожидается:
30.09.2026 10000
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

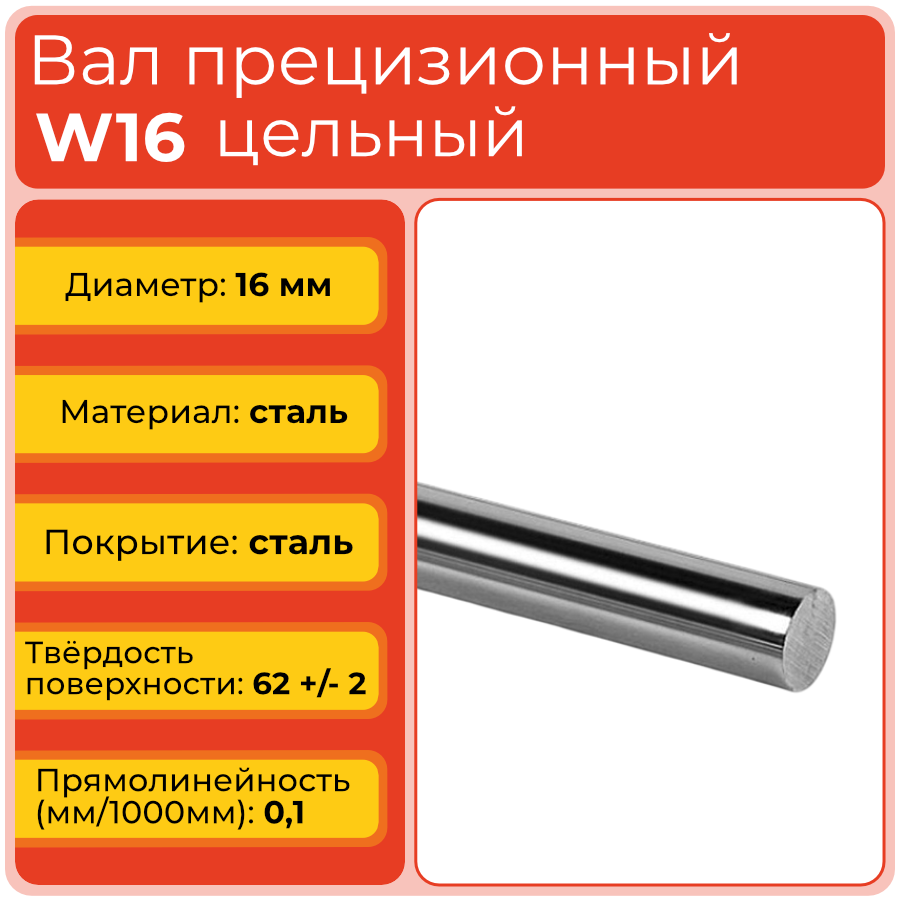

Прецизионный вал W16 TECHNIX — цельная цилиндрическая направляющая диаметром 16 мм для систем линейного перемещения, приводных механизмов и промышленного оборудования. Изделие подходит для узлов, где требуется точный ход, повышенная жёсткость и устойчивость к нагрузкам при сохранении умеренных габаритов конструкции.
Вал изготовлен из стали GCr15 и относится к серии W стандартных валов без опоры. Закалённая шлифованная поверхность выполняет функцию дорожки качения для линейных подшипников и втулок диаметром 16 мм. Такой типоразмер позволяет повысить жёсткость направляющей по сравнению с моделями W10–W15, не переходя к крупным промышленным исполнениям.
Стоит обратить внимание
W16 является переходным типоразмером между средними и крупными валами серии W. При подборе необходимо учитывать диаметр сопрягаемого подшипника, длину пролёта, нагрузку и жёсткость основания.
Расшифровка артикула
Обозначение W16 указывает на цельный прецизионный вал без опоры серии W с номинальным диаметром 16 мм. Буква определяет тип цилиндрической направляющей, а цифры показывают диаметр рабочей поверхности, по которому выбирается линейный подшипник и рассчитывается жёсткость узла.
- W — условный код линейки для стандартных цельных цилиндрических прецизионных валов без опоры с закалённой поверхностью и шлифованным наружным диаметром.
- 16 — номинальный диаметр рабочей поверхности вала 16 мм.
Полное обозначение: W16. При выборе также необходимо проверить длину, фактический диапазон диаметра, параметры линейного подшипника, тип опор и допустимую нагрузку.
Стоит обратить внимание
Цифра 16 обозначает диаметр вала, а не его длину. Длина и способ фиксации определяются конструкцией конкретной линейной оси.
Конструкция и устройство
Прецизионный вал W16 представляет собой сплошной цилиндрический элемент из стали GCr15 без встроенного корпуса и опорных блоков. Рабочая поверхность проходит индукционную закалку и высокоточную шлифовку по наружному диаметру. Такое исполнение обеспечивает твёрдость, износостойкость и стабильную геометрию дорожки качения. Благодаря диаметру 16 мм вал обладает хорошей изгибной жёсткостью и может использоваться в направляющих осях со значительной массой подвижных частей.
- Цельная конструкция без опорного корпуса.
- Материал — сталь GCr15.
- Закалённая наружная рабочая поверхность.
- Прецизионная шлифовка дорожки качения.
- Работа с линейными подшипниками и втулками диаметром 16 мм.
Стоит обратить внимание
При монтаже необходимо обеспечить точное выравнивание опор и соосность подшипников. Неравномерная затяжка или перекос могут привести к росту трения и ускоренному износу рабочей поверхности.
Размерный ряд серии W
Ниже приведена таблица всех типоразмеров прецизионных валов серии W, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
W16 занимает отдельную позицию между W15 и W20. Несмотря на небольшую разницу в диаметре, эти модели требуют разных линейных подшипников и не являются взаимозаменяемыми без проверки всей конструкции.
Технические параметры и условия эксплуатации
Вал W16 имеет номинальный диаметр 16 мм и класс точности h6. Допуск на диаметр составляет 15,989–16,000 мм. Изделие изготовлено из стали GCr15; шероховатость поверхности Ra — 0,25 мкм, параллельность — 8 мкм, круглость — 5 мкм, прямолинейность — 0,1 мм на 1000 мм. Точность указана как 0/−11 мкм. Глубина индукционной закалки составляет 1,1–1,5 мм, твёрдость поверхности — 62 ± 2 HRC.
- Тип вала: цельный, сплошной, без опоры.
- Диаметр: 16 мм.
- Класс точности: h6.
- Допуск на диаметр: 15,989–16,000 мм.
- Материал: сталь GCr15.
- Покрытие: сталь.
- Шероховатость Ra: 0,25 мкм.
- Параллельность поверхности: 8 мкм.
- Круглость: 5 мкм.
- Прямолинейность: 0,1 мм/1000 мм.
- Точность: 0/−11 мкм.
- Глубина индукционной закалки SHD: 1,1–1,5 мм.
- Твёрдость поверхности: 62 ± 2 HRC.
- Условия эксплуатации: монтаж на жёсткое основание, точное выравнивание опор, защита от загрязнений, коррозии, ударов и превышения расчётной нагрузки.
Стоит обратить внимание
Перед установкой необходимо очистить рабочую поверхность и проверить соосность линейных подшипников. При эксплуатации следует контролировать отсутствие прогиба, перекоса и локального износа дорожки качения.

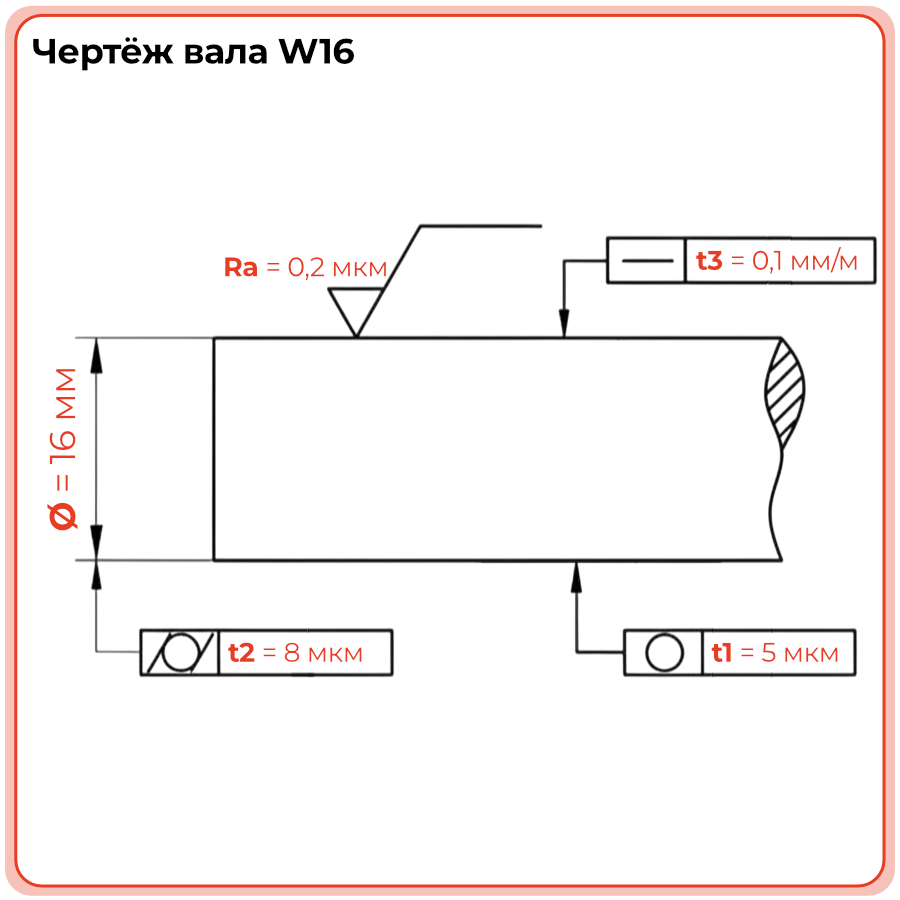

Чертёж вала W16
Применяемость
W16 используют в системах линейного перемещения, где масса подвижного узла и нагрузка выше, чем в компактных механизмах с валами W10–W15. Изделие подходит для станочных осей, модулей подачи, позиционирующих устройств и автоматизированных линий. В паре с линейными подшипниками диаметром 16 мм вал обеспечивает устойчивое движение, достаточную изгибную жёсткость и стабильную работу направляющей. При проектировании следует учитывать расстояние между опорами и возможные динамические нагрузки.
- Металлообрабатывающие и деревообрабатывающие станки.
- ЧПУ‑оборудование и средние станочные оси.
- Модули подачи и позиционирования деталей.
- Транспортирующие и сортировочные механизмы.
- Промышленные автоматизированные устройства с заметной массой подвижных частей.
Стоит обратить внимание
Если рабочая ось имеет большой пролёт или работает с тяжёлой кареткой, необходимо заранее рассчитать прогиб и проверить, достаточно ли цельного вала без дополнительной опоры.
Аналоги
Для замены W16 можно рассматривать прецизионные валы других производителей с номинальным диаметром 16 мм. Приведённые обозначения предназначены для предварительного кросс‑подбора. Перед заменой необходимо проверить длину, допуск, геометрию, твёрдость поверхности, опоры и допустимую нагрузку.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При выборе аналога для W16 необходимо сравнить фактический допуск диаметра, прямолинейность, твёрдость рабочей поверхности и допустимый прогиб на установленном пролёте.
Часто задаваемые вопросы
Как установить прецизионный вал W16?
Вал устанавливают на жёсткое основание с рассчитанными опорами и крепежом. Перед монтажом очищают рабочую поверхность, проверяют прямолинейность, параллельность и соосность направляющих. После установки линейного подшипника диаметром 16 мм необходимо проверить плавность хода без люфта и подклинивания.
Можно ли заменить W16 валом SKF LJM16?
Такая замена возможна только после проверки диаметра, длины, допуска, твёрдости, прямолинейности, типа опор и допустимой нагрузки. Для направляющей среднего размера также необходимо сопоставить расчётный прогиб и жёсткость основания.
Чем W16 отличается от W15 и W20?
W16 имеет диаметр 16 мм и требует соответствующего линейного подшипника. По сравнению с W15 он обеспечивает немного больший запас по жёсткости, а по сравнению с W20 имеет меньший размер, массу и несущую способность.
Какой срок эксплуатации имеет вал W16?
Срок службы зависит от нагрузки, скорости и частоты перемещения, длины пролёта, качества монтажа, состояния подшипника и чистоты рабочей зоны. При правильном расчёте, регулярном контроле и отсутствии ударных воздействий закалённая рабочая поверхность рассчитана на длительную эксплуатацию.
Когда необходимо заменить вал W16?
Замену следует рассматривать при появлении выработки, задиров, коррозии, заметного люфта, шума, вибраций или рывков при перемещении. Перед установкой нового вала необходимо проверить линейный подшипник, опоры, крепления, соосность и прогиб направляющей.
Стоит обратить внимание
Регулярная проверка направляющей помогает вовремя выявить износ поверхности и нарушения геометрии. Для W16 особенно важен контроль прогиба и состояния опорной конструкции.
Техническая информация (.pdf)
Валы прецизионные серии W
522,6 кб
Общая информация
Серия
W
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h6
Допуск на диаметр (ISO-h6), мм
?
Допустимое отклонение диаметра вала от номинала в миллиметрах для поля допуска h6.
15,989 - 16,000
Материал
сталь GCr15
Покрытие
сталь
Производитель
TECHNIX
Габариты
Диаметр вала, мм
16
Технические параметры
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
8
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
5
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.1
Точность, мкм
0/-11
Глубина индукционной закалки SHD min, мм
1,1-1,5
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
