Артикул:
WV6TECHNIX
Характеристики
Серия
—
WV
Диаметр вала, мм
—
6
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h7
Все характеристики
Аналоги
Аналог SKF:
LJMH6
Аналог INA:
W6
Аналог FLI:
WV6
Аналог NBS:
SCB6
9 руб.
/см Есть в наличии: 899
Ожидается:
21.08.2026 4000
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

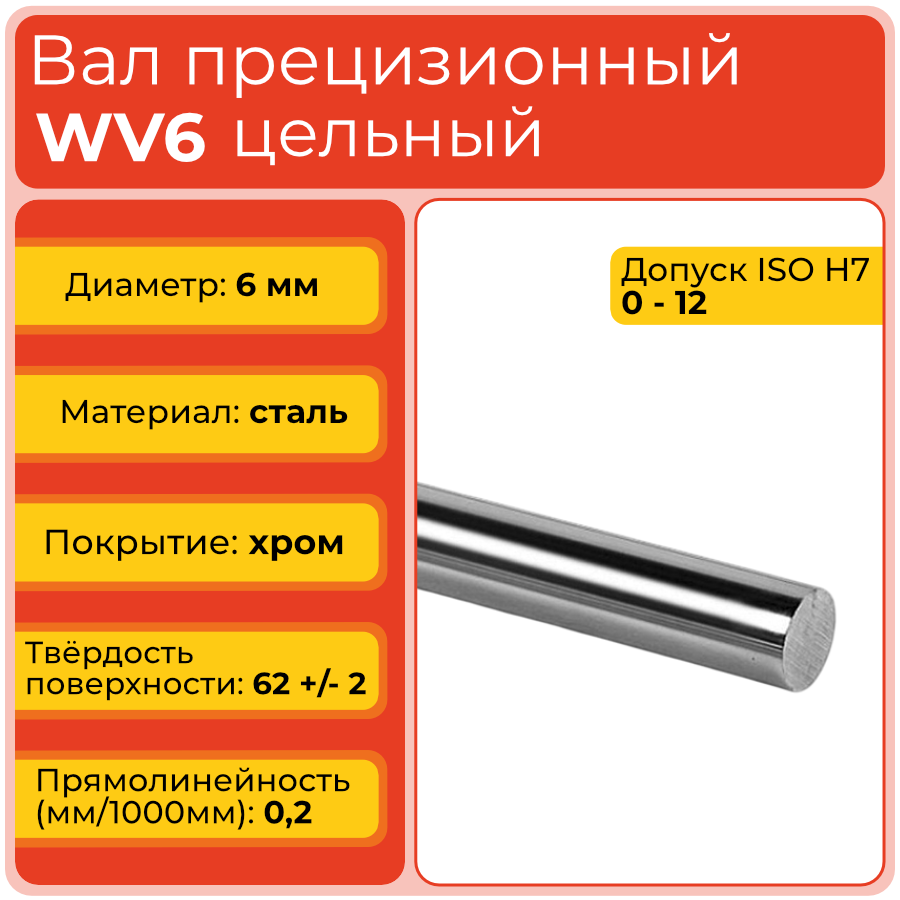

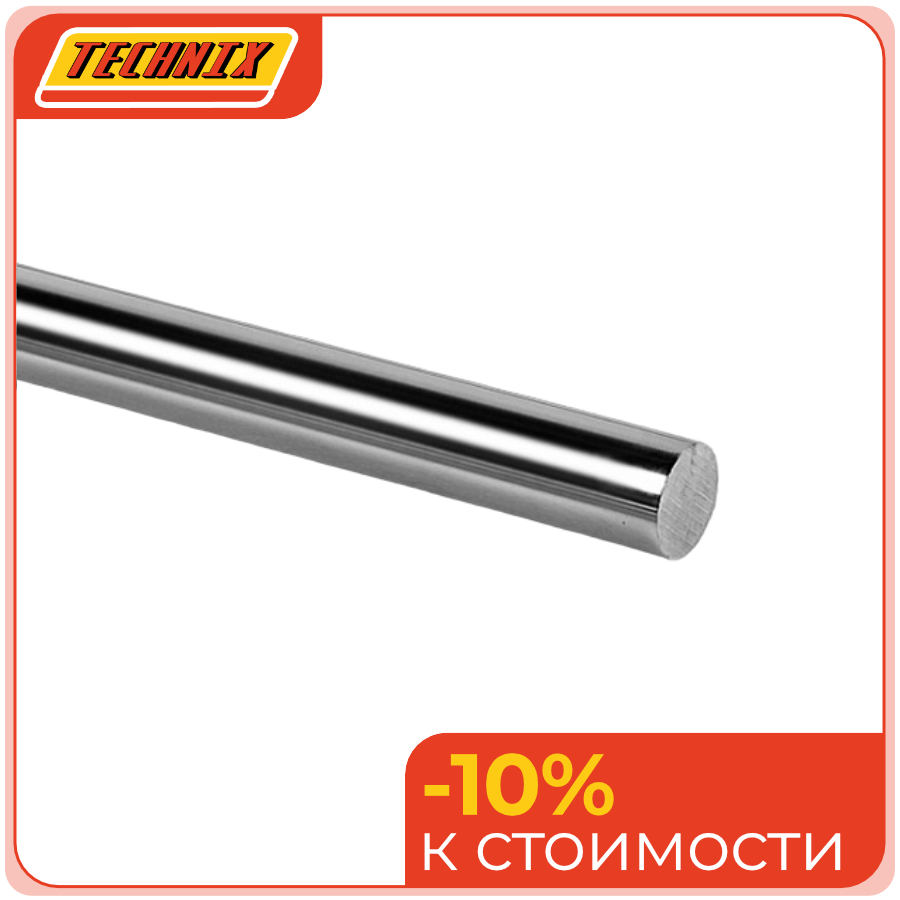

Вал прецизионный WV6 TECHNIX — цельный цилиндрический вал диаметром 6 мм для компактных систем линейного перемещения. Изделие применяется с линейными подшипниками и опорами в механизмах, где важны небольшие габариты, точный ход и стабильная работа направляющей.
WV6 является самым компактным типоразмером в представленном ряду. Закалённая стальная основа, шлифованная поверхность и хромовое покрытие позволяют использовать вал в лёгких механизмах подачи, позиционирования и автоматизации.
Стоит обратить внимание
Диаметр 6 мм удобен при дефиците монтажного пространства, но предъявляет повышенные требования к длине пролёта и нагрузке. При значительном расстоянии между опорами необходимо проверить прогиб направляющей.
Расшифровка артикула
Обозначение WV6 состоит из буквенного кода серии и числового значения номинального диаметра. Оно помогает определить тип направляющей, подобрать совместимый линейный подшипник и оценить место изделия в размерном ряду.
- WV — серия прецизионных линейных валов, обычно изготовленных с закалкой и хромированным покрытием рабочей поверхности.
- 6 — номинальный диаметр цилиндрического вала 6 мм.
Полное обозначение модели — WV6. Длину и точные условия применения следует выбирать по чертежу, нагрузке и монтажной схеме конкретной линейной оси.
Стоит обратить внимание
Цифра 6 указывает номинальный диаметр, но не задаёт длину изделия и допустимую нагрузку направляющей.
Конструкция и устройство
WV6 выполнен из стали GCr15 в цельном цилиндрическом исполнении. Рабочая поверхность подвергается индукционной закалке глубиной 0,5–0,8 мм, прецизионной шлифовке и хромированию. Такое сочетание обеспечивает компактной направляющей твёрдую рабочую зону, малую шероховатость и защиту от коррозионного воздействия.
- Цельный цилиндрический вал без встроенной опоры.
- Стальная основа GCr15.
- Индукционная закалка глубиной 0,5–0,8 мм.
- Шлифованная поверхность с шероховатостью Ra 0,25 мкм.
- Хромированное покрытие толщиной 12 ± 5 мкм.
Стоит обратить внимание
Из-за небольшого диаметра особенно важно исключить боковые удары, перекосы подшипника и превышение расчётной нагрузки.
Размерный ряд серии WV
Ниже приведена таблица всех типоразмеров прецизионных линейных валов серии WV, представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
WV50 и WV60 относятся к крупным типоразмерам, а WV6 — к компактным. Выбор между ними определяется не только диаметром, но и расчётом жёсткости всей системы.
Технические параметры и условия эксплуатации
WV6 имеет класс точности h7 и номинальный диаметр 6 мм. Фактический диапазон диаметра составляет 5,988–6,000 мм, допуск — 0/−12 мкм. Вал изготовлен из стали GCr15; глубина индукционной закалки равна 0,5–0,8 мм, шероховатость поверхности — Ra 0,25 мкм. Параллельность составляет 8 мкм, круглость — 5 мкм, прямолинейность — 0,2 мм на 1000 мм. Твёрдость поверхности — 62 ± 2 HRC, толщина хромового покрытия — 12 ± 5 мкм.
- Тип: цельный прецизионный линейный вал без опоры.
- Диаметр: 6 мм.
- Материал: сталь GCr15.
- Покрытие: хром, 12 ± 5 мкм.
- Условия эксплуатации: точная установка без перекосов, чистая рабочая зона, защита от ударов и контроль состояния подшипника.
Стоит обратить внимание
Для WV6 особенно важны короткий или хорошо рассчитанный пролёт и отсутствие боковых нагрузок, которые могут привести к заметному прогибу тонкой направляющей.

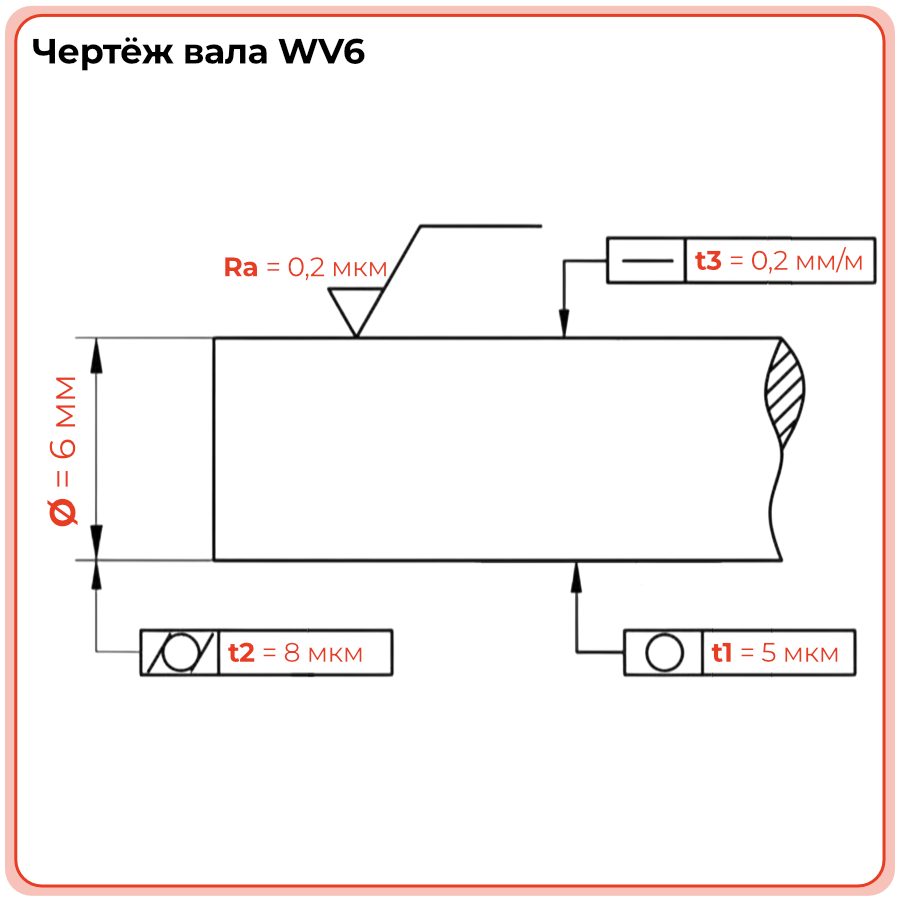

Чертёж вала WV6
Применяемость
WV6 применяют в компактных линейных механизмах, где пространство установки ограничено, а нагрузка остаётся умеренной. Вал подходит для небольших осей подачи, лабораторных и измерительных приборов, лёгких автоматизированных устройств, дозирующих механизмов и малогабаритных технологических приспособлений. Он работает с подшипниками и опорами диаметром 6 мм. При проектировании необходимо учитывать короткий пролёт, массу подвижной части, скорость движения и отсутствие ударных воздействий.
- Компактные механизмы подачи и позиционирования.
- Лабораторное, измерительное и испытательное оборудование.
- Небольшие станочные приспособления.
- Дозирующие, упаковочные и сортировочные механизмы.
- Лёгкие автоматизированные и роботизированные узлы.
Стоит обратить внимание
Если нагрузка или длина пролёта увеличиваются, рекомендуется сравнить WV6 с WV8 или WV10 и выполнить расчёт прогиба.
Аналоги
Для WV6 можно рассматривать изделия других производителей с номинальным диаметром 6 мм. Обозначения ниже предназначены для предварительного кросс-поиска и не подтверждают автоматическую взаимозаменяемость. Перед заменой необходимо сопоставить диаметр, допуск, длину, покрытие, твёрдость, прямолинейность и рабочую нагрузку.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
Для компактного вала особенно важно проверить фактический допуск и соответствие подшипника, поскольку малый диаметр чувствителен к перекосам и боковым нагрузкам.
Часто задаваемые вопросы
Как установить вал WV6?
Перед монтажом очищают вал, подшипник и опоры, проверяют соосность и отсутствие перекосов. Направляющую фиксируют аккуратно, не допуская ударов по хромированной поверхности. После сборки проверяют плавность хода по всей длине.
Можно ли заменить WV6 валом другого производителя?
Да, если подтверждено совпадение диаметра, допуска, длины, прямолинейности, покрытия, твёрдости и характеристик подшипника. Для компактного узла также проверяют допустимый прогиб и боковую нагрузку.
Чем WV6 отличается от WV8 и WV10?
WV6 имеет наименьший диаметр — 6 мм, поэтому предназначен для наиболее компактных и лёгких узлов. WV8 и WV10 имеют большее сечение и могут быть устойчивее к прогибу, но требуют соответствующих подшипников, опор и монтажных размеров.
Какой срок службы у WV6?
Ресурс зависит от нагрузки, длины пролёта, скорости, частоты циклов, чистоты рабочей зоны, смазки и состояния подшипника. При правильном монтаже и обслуживании вал рассчитан на длительную эксплуатацию, однако точный срок службы без данных о режиме работы определить нельзя.
Когда требуется замена WV6?
Замена требуется при появлении задиров, глубоких царапин, повреждении или отслаивании хромового покрытия, увеличении люфта, шуме и рывках при перемещении. Одновременно проверяют подшипник, опоры и соосность механизма.
Стоит обратить внимание
Для тонкой направляющей своевременный контроль люфта и прогиба особенно важен: небольшие отклонения быстрее влияют на плавность работы компактного механизма.
Техническая информация (.pdf)
Валы прецизионные серии WV
660,1 кб
Общая информация
Серия
WV
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h7
Допуск на диаметр (ISO-h7), мм
?
Предельное отклонение диаметра вала в миллиметрах для поля допуска h7 (верхнее отклонение 0, нижнее = −IT7).
5,988 - 6,000
Допуск ISO H7, мкм
?
Числовое значение допуска IT7 для данного номинального диаметра в микрометрах, используемое при расчёте посадок с отверстиями H7.
0 - 12
Материал
сталь GCr15
Покрытие
хром
Производитель
TECHNIX
Габариты
Диаметр вала, мм
6
Технические параметры
Глубина индукционной закалки SHD, мм
0,5 - 0,8
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
8
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
5
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.2
Точность, мкм
0/-12
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
Толщина хрома, микрометр
12 +/-5
