Артикул:
WV25TECHNIX
Характеристики
Серия
—
WV
Диаметр вала, мм
—
25
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h7
Все характеристики
Аналоги
Аналог SKF:
LJMH25
Аналог INA:
W25
Аналог FLI:
WV25
Аналог NBS:
SCB25
28 руб.
/см Есть в наличии: 636
Ожидается:
30.09.2026 10000
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

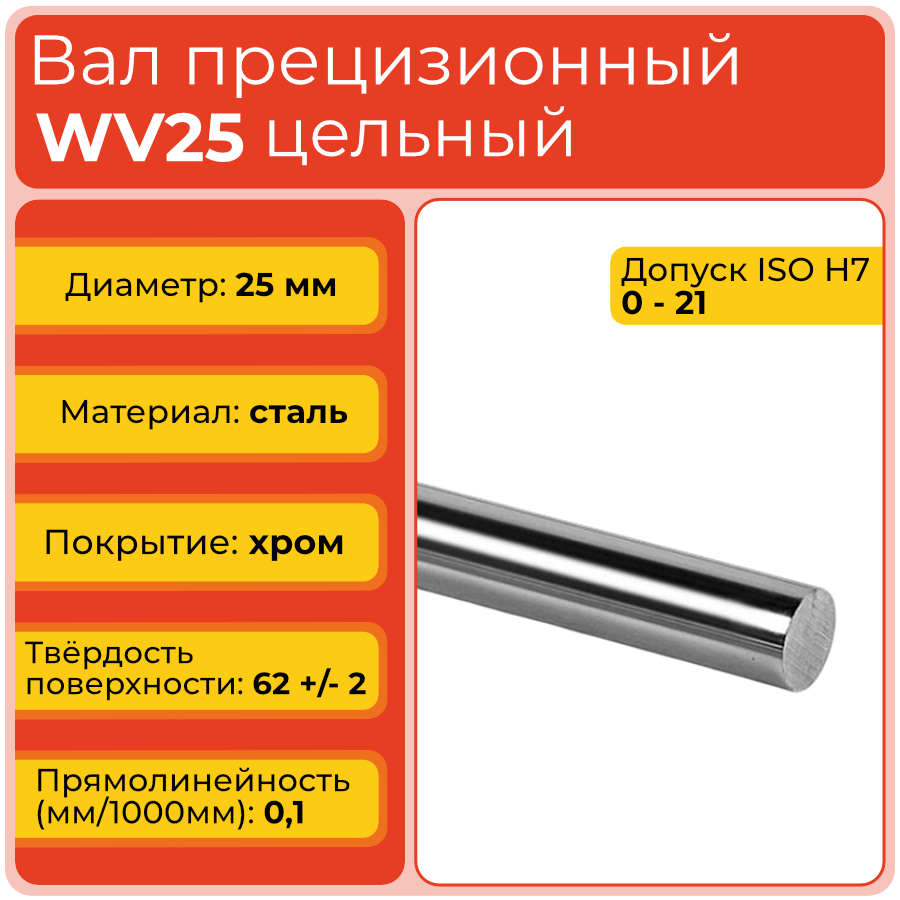

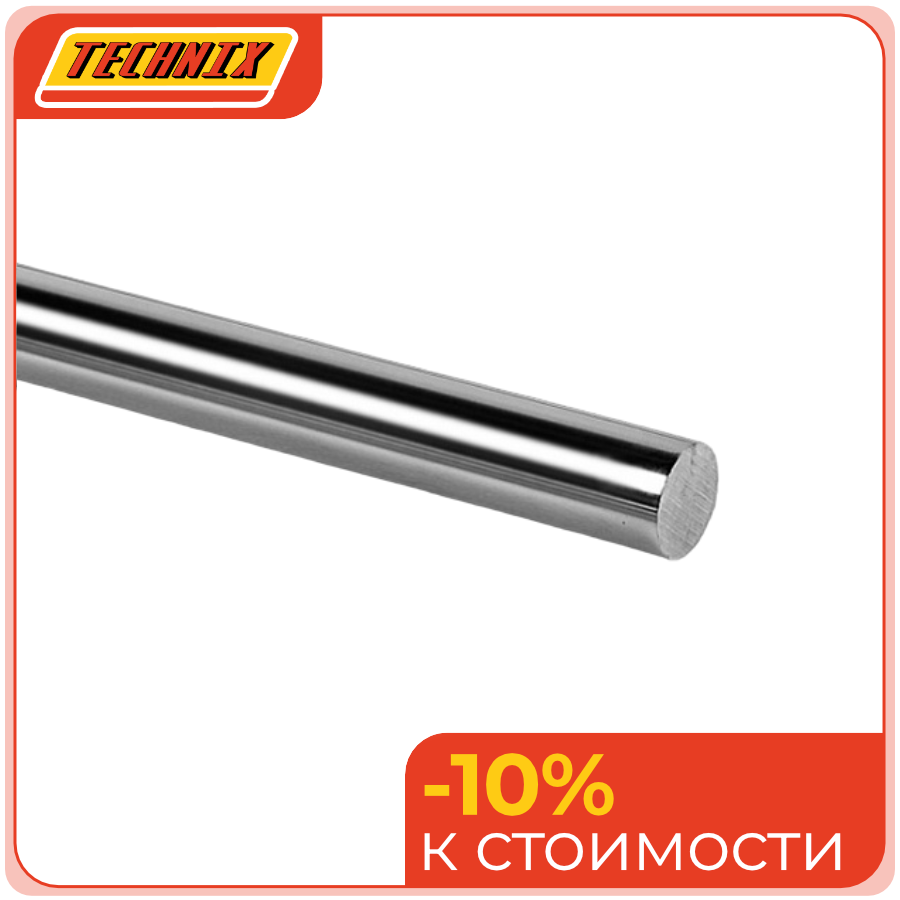

Вал прецизионный WV25 TECHNIX — цельный цилиндрический вал диаметром 25 мм для построения жёстких линейных направляющих. Закалённая стальная основа и хромированная рабочая поверхность предназначены для работы с линейными подшипниками в механизмах подачи, позиционирования и автоматизации.
WV25 относится к крупным типоразмерам серии прецизионных валов без опоры. Увеличенное сечение позволяет проектировать направляющие для более массивных подвижных частей, но требуемый результат зависит от длины пролёта, количества опор и характера приложенной нагрузки.
Стоит обратить внимание
WV25 выбирают для задач, где компактных типоразмеров уже недостаточно по жёсткости. Перед заказом следует проверить совместимость с подшипником на 25 мм и возможность монтажа в имеющуюся конструкцию.
Расшифровка артикула
Маркировка WV25 содержит буквенный код серии и цифровое обозначение номинального диаметра. По ней определяют принадлежность изделия к линейным валам и выполняют первичный подбор подшипника, опоры и элементов крепления.
- WV — серия прецизионных линейных валов, обычно изготовленных с закалкой и хромированным покрытием рабочей поверхности.
- 25 — номинальный диаметр цилиндрического вала 25 мм.
Полное обозначение модели — WV25. Длина, параметры посадки и рабочие ограничения определяются характеристиками конкретного изделия и проектом линейного узла.
Стоит обратить внимание
Диаметр 25 мм — это номинальный размер. При замене необходимо учитывать фактический допуск и состояние подшипника, а не только маркировку.
Конструкция и устройство
WV25 выполнен из стали GCr15 в виде цельного цилиндрического стержня. Рабочая поверхность обработана индукционной закалкой глубиной 1,5–1,7 мм, отшлифована и покрыта хромом. Такой способ изготовления формирует жёсткую основу и износостойкий наружный слой, рассчитанный на контакт с линейными подшипниками и длительные циклы перемещения.
- Цельная конструкция без встроенной опоры.
- Материал — сталь GCr15.
- Индукционная закалка глубиной 1,5–1,7 мм.
- Шлифованная поверхность с шероховатостью Ra 0,25 мкм.
- Хромированное покрытие толщиной 12 ± 5 мкм.
Стоит обратить внимание
Точность работы зависит от правильной установки и состояния сопряжённых деталей. Увеличенный диаметр не компенсирует перекосы, слабое основание или неправильный выбор подшипника.
Размерный ряд серии WV
Ниже приведена таблица всех типоразмеров прецизионных линейных валов серии WV, представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
Текущий WV25 выделен в таблице. Его допуск и точность приведены по актуальным данным серии.
Технические параметры и условия эксплуатации
WV25 имеет класс точности h7 и номинальный диаметр 25 мм. Фактический диапазон диаметра составляет 24,979–25,000 мм, допуск — 0/−21 мкм. Основой служит сталь GCr15; глубина индукционной закалки — 1,5–1,7 мм, шероховатость поверхности — Ra 0,25 мкм. Параллельность поверхности составляет 13 мкм, круглость — 9 мкм, прямолинейность — 0,1 мм на 1000 мм. Твёрдость рабочей зоны равна 62 ± 2 HRC, толщина хромированного покрытия — 12 ± 5 мкм.
- Тип: цельный прецизионный линейный вал без опоры.
- Материал: сталь GCr15.
- Диаметр: 25 мм.
- Покрытие: хром, 12 ± 5 мкм.
- Условия эксплуатации: точный монтаж, достаточная жёсткость основания, чистая рабочая зона, контроль прогиба и регулярная проверка сопряжённого подшипника.
Стоит обратить внимание
При длинном пролёте или значительной консольной нагрузке необходимо отдельно проверить прогиб. Повышенный диаметр не отменяет расчёт всей направляющей системы.
Чертёж вала WV25
Применяемость
WV25 предназначен для линейных механизмов, в которых требуется жёсткая направляющая для тяжёлой подвижной части и повторяемых рабочих циклов. Его применяют в станках с ЧПУ, координатных системах, портальных и автоматизированных модулях, роботизированном оборудовании, технологической оснастке и механизмах подачи. Вал устанавливают в паре с линейными подшипниками или опорами диаметром 25 мм. При проектировании необходимо учитывать длину направляющей, расстояние между опорами, массу перемещаемого узла, ускорения, вибрации и направление радиальной нагрузки.
- Портальные и координатные линейные системы.
- Станки с ЧПУ и тяжёлые технологические приспособления.
- Промышленные механизмы подачи и позиционирования.
- Автоматизированные и роботизированные модули.
- Испытательные стенды и оборудование общего машиностроения.
Стоит обратить внимание
Для длинных направляющих рекомендуется использовать расчётную схему с учётом нескольких опор. Это помогает снизить прогиб и сохранить плавность хода под нагрузкой.
Аналоги
Для WV25 можно рассматривать изделия других производителей с номинальным диаметром 25 мм. Обозначения ниже подходят для предварительного кросс-поиска, но не подтверждают автоматическую взаимозаменяемость. Перед заменой необходимо сверить диаметр, фактический допуск, длину, покрытие, твёрдость, прямолинейность и допустимую нагрузку.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При выборе аналога для тяжёлого линейного узла особенно важны фактический допуск, качество поверхности и соответствие подшипника рабочей нагрузке.
Часто задаваемые вопросы
Как установить вал WV25?
Перед монтажом очищают вал, опоры и подшипники, проверяют соосность и жёсткость основания. Направляющую устанавливают без перекоса, равномерно фиксируют и защищают хромированную поверхность от ударов. После сборки проверяют плавность хода по всей длине.
Можно ли заменить WV25 валом другого производителя?
Да, но необходимо подтвердить совпадение диаметра, допуска, длины, прямолинейности, твёрдости, покрытия и совместимости с подшипником. Для нагруженных узлов дополнительно проверяют прогиб и расчётную нагрузку.
Чем WV25 отличается от WV20?
WV25 имеет диаметр 25 мм против 20 мм у WV20. Более крупное сечение может повысить устойчивость направляющей к прогибу, но требует подшипников, опор и креплений соответствующего размера.
Какой срок службы у WV25?
Срок службы определяется нагрузкой, длиной пролёта, скоростью, частотой циклов, загрязнением, качеством смазки и состоянием линейного подшипника. При правильном монтаже и обслуживании вал рассчитан на длительную эксплуатацию, но точный ресурс без данных о режиме работы определить нельзя.
Когда требуется замена WV25?
Замену выполняют при появлении задиров, глубоких царапин, повреждении или отслаивании хромового покрытия, заметном износе, росте люфта, шуме и рывках при перемещении. Одновременно проверяют подшипники, опоры и геометрию направляющего узла.
Стоит обратить внимание
Для крупного типоразмера важно контролировать не только поверхность вала, но и состояние основания, опор и подвижной части механизма.
Техническая информация (.pdf)
Валы прецизионные серии WV
660,1 кб
Общая информация
Серия
WV
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h7
Допуск на диаметр (ISO-h7), мм
?
Предельное отклонение диаметра вала в миллиметрах для поля допуска h7 (верхнее отклонение 0, нижнее = −IT7).
24,979 - 25,000
Допуск ISO H7, мкм
?
Числовое значение допуска IT7 для данного номинального диаметра в микрометрах, используемое при расчёте посадок с отверстиями H7.
0 - 21
Материал
сталь GCr15
Покрытие
хром
Производитель
TECHNIX
Габариты
Диаметр вала, мм
25
Технические параметры
Глубина индукционной закалки SHD, мм
1,5 - 1,7
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
13
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
9
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.1
Точность, мкм
0/-21
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
Толщина хрома, микрометр
12 +/-5
