Артикул:
W30TECHNIX
Характеристики
Серия
—
W
Диаметр вала, мм
—
30
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h6
Все характеристики
Аналоги
Аналог SKF:
LJM30
Аналог INA:
W30
Аналог FLI:
W30
Аналог NBS:
SGB30
33 руб.
/см Есть в наличии: 1081
Ожидается:
30.09.2026 10000
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

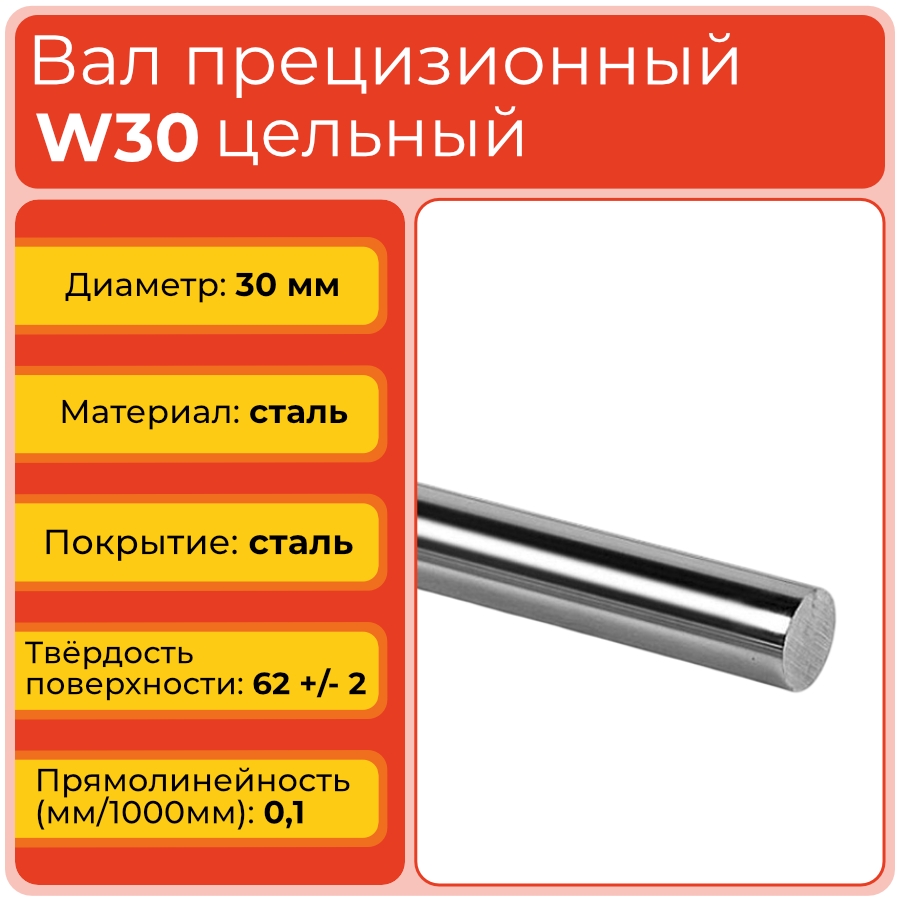

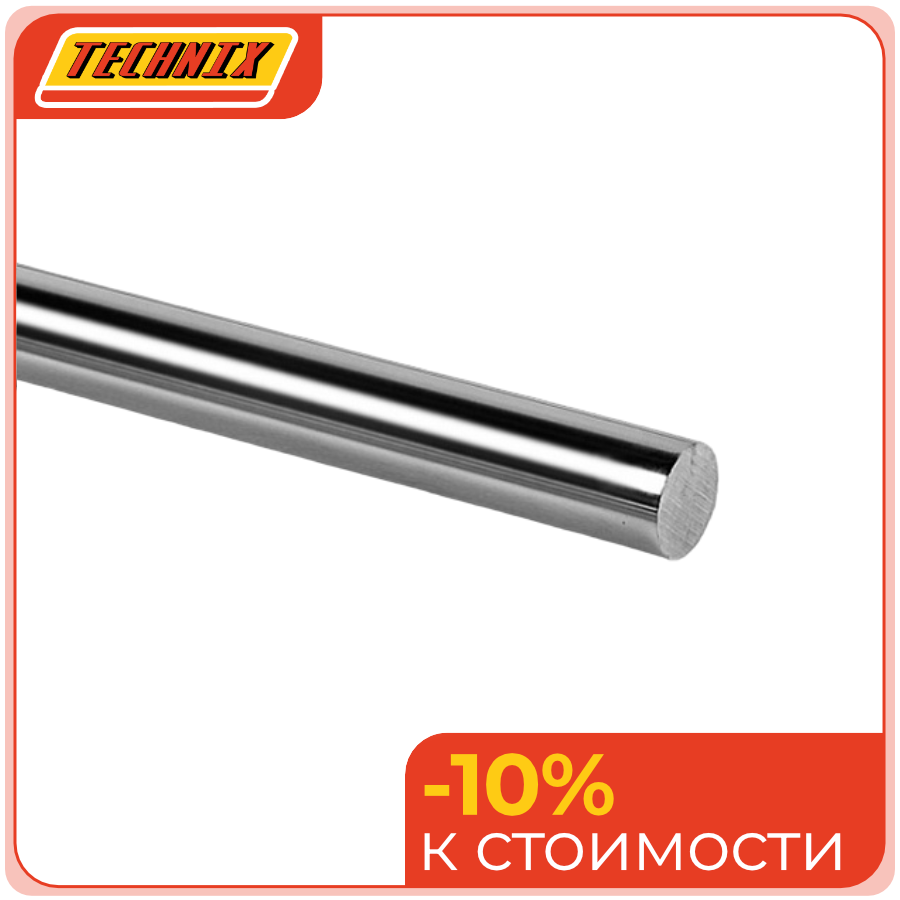

Прецизионный вал W30 TECHNIX — цельная цилиндрическая направляющая диаметром 30 мм для тяжёлых систем линейного перемещения, станочных осей и автоматизированных механизмов. Модель предназначена для конструкций, где необходимы высокая жёсткость, точный повторяемый ход и устойчивость к значительным радиальным и изгибающим нагрузкам.
Изделие изготовлено из стали GCr15 и относится к серии W валов без опоры. Закалённая шлифованная поверхность образует износостойкую дорожку качения для линейных подшипников и втулок соответствующего типоразмера. Диаметр 30 мм обеспечивает хороший баланс между несущей способностью, жёсткостью и требованиями к габаритам узла.
Стоит обратить внимание
W30 рассчитан на более нагруженные механизмы, чем валы диаметром 20–25 мм. При выборе необходимо учитывать длину пролёта, массу подвижной части, конструкцию опор и допустимый прогиб направляющей.
Расшифровка артикула
Артикул W30 обозначает цельный прецизионный вал без опоры серии W с номинальным диаметром 30 мм. Буквенный индекс относится к линейке цилиндрических направляющих, а цифровой показывает диаметр рабочей поверхности, по которому подбираются подшипник и элементы крепления.
- W — условный код линейки для стандартных цельных цилиндрических прецизионных валов без опоры с закалённой поверхностью и шлифованным наружным диаметром.
- 30 — номинальный диаметр рабочей поверхности вала 30 мм.
Полное обозначение: W30. Перед заказом необходимо проверить длину, фактический допуск, совместимость с линейным подшипником и соответствие расчётной нагрузке.
Стоит обратить внимание
Цифра 30 определяет диаметр вала, но не задаёт его длину. Возможность применения на конкретном пролёте следует оценивать по расчёту прогиба и жёсткости опор.
Конструкция и устройство
Прецизионный вал W30 выполнен в виде сплошного цилиндрического элемента из стали GCr15 без встроенной опоры или корпуса. Рабочая поверхность проходит индукционную закалку с глубиной слоя 1,5–1,9 мм и последующую прецизионную шлифовку. Это обеспечивает твёрдую износостойкую дорожку качения и стабильное сопряжение с линейными подшипниками. Крупный диаметр повышает сопротивление изгибу и помогает сохранять точность перемещения при работе с тяжёлыми подвижными узлами.
- Цельная конструкция без опорного блока.
- Сталь GCr15 в качестве конструкционного материала.
- Индукционно закалённая рабочая поверхность.
- Прецизионная шлифовка наружного диаметра.
- Работа с линейными подшипниками и втулками диаметром 30 мм.
Стоит обратить внимание
Установка W30 требует точного выравнивания опор и исключения перекоса подшипников. Нагрузка должна передаваться равномерно, без ударов и локального давления на рабочую поверхность.
Размерный ряд серии W
Ниже приведена таблица всех типоразмеров прецизионных валов серии W, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
W30 находится между W25 и W35 и подходит для крупных направляющих узлов среднего и тяжёлого класса. При переходе на соседний типоразмер потребуется заменить сопрягаемый подшипник и проверить посадочные размеры.
Технические параметры и условия эксплуатации
Вал W30 имеет номинальный диаметр 30 мм и класс точности h6. Допуск на диаметр составляет 29,987–30,000 мм. Материал изделия — сталь GCr15; шероховатость рабочей поверхности Ra — 0,25 мкм, параллельность — 9 мкм, круглость — 6 мкм, прямолинейность — 0,1 мм на 1000 мм. Точность указана как 0/−13 мкм. Минимальная глубина индукционной закалки составляет 1,5–1,9 мм, твёрдость поверхности — 62 ± 2 HRC.
- Тип вала: цельный, сплошной, без опоры.
- Диаметр: 30 мм.
- Класс точности: h6.
- Допуск на диаметр: 29,987–30,000 мм.
- Материал: сталь GCr15.
- Покрытие: сталь.
- Шероховатость Ra: 0,25 мкм.
- Параллельность поверхности: 9 мкм.
- Круглость: 6 мкм.
- Прямолинейность: 0,1 мм/1000 мм.
- Точность: 0/−13 мкм.
- Глубина индукционной закалки SHD: 1,5–1,9 мм.
- Твёрдость поверхности: 62 ± 2 HRC.
- Условия эксплуатации: монтаж на жёсткое основание, точное выравнивание опор, чистая рабочая зона, защита от коррозии, абразивных загрязнений и ударных нагрузок.
Стоит обратить внимание
Для сохранения точности движения необходимо контролировать соосность подшипников и отсутствие прогиба. Рабочую поверхность следует защищать от металлической стружки, абразивной пыли и повреждений при сборке.
Чертёж вала W30
Применяемость
W30 применяют в системах линейного перемещения, где необходимо обеспечить точное движение тяжёлых кареток, платформ и технологических узлов. Вал подходит для металлообрабатывающих станков, координатных механизмов, портальных осей, подающих устройств и промышленной автоматизации. В паре с линейными подшипниками диаметром 30 мм он формирует жёсткую направляющую с устойчивым ходом и небольшой чувствительностью к рабочим вибрациям. При проектировании необходимо рассчитать нагрузку на пролёт и проверить жёсткость опорной рамы.
- Станки с ЧПУ и тяжёлые металлообрабатывающие установки.
- Портальные и координатные системы.
- Механизмы подачи и позиционирования заготовок.
- Промышленные автоматизированные линии.
- Транспортирующие узлы с крупными подвижными элементами.
Стоит обратить внимание
Применение W30 должно сопровождаться подбором соответствующих опор и подшипников. Если основание недостаточно жёсткое, увеличение диаметра вала не устранит прогиб и нестабильность всего механизма.
Аналоги
Для замены W30 можно рассматривать прецизионные валы других производителей с номинальным диаметром 30 мм. Обозначения ниже предназначены для предварительного кросс‑подбора. Окончательная совместимость определяется после проверки длины, допуска, геометрии, твёрдости поверхности, опор и допустимой нагрузки.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При замене W30 необходимо проверить не только номинальный диаметр, но и длину, допуск, расчётный прогиб, тип опор и соответствие линейного подшипника рабочим условиям.
Часто задаваемые вопросы
Как установить прецизионный вал W30?
Вал устанавливают на жёсткое основание с использованием рассчитанных опор и крепежа. Перед монтажом проверяют прямолинейность, параллельность и соосность направляющих, очищают рабочую поверхность и исключают удары по ней. После установки линейных подшипников проверяют плавность хода и отсутствие подклинивания.
Можно ли заменить W30 валом SKF LJM30?
Замена возможна только после проверки диаметра, длины, допуска, твёрдости, прямолинейности, конструкции опор и допустимой нагрузки. Для крупного типоразмера также необходимо сравнить расчётный прогиб и жёсткость основания.
Чем W30 отличается от W25 и W35?
Модели отличаются диаметром, жёсткостью, массой и совместимыми линейными подшипниками. W25 предназначен для несколько меньших нагрузок, W35 обеспечивает больший запас по жёсткости, а W30 занимает промежуточное положение среди крупных типоразмеров серии.
Какой срок эксплуатации имеет вал W30?
Срок службы зависит от нагрузки, скорости перемещения, длины пролёта, количества рабочих циклов, качества монтажа, состояния линейных подшипников и чистоты рабочей зоны. При правильном расчёте, регулярном обслуживании и отсутствии ударных нагрузок закалённая поверхность рассчитана на длительную эксплуатацию.
Когда необходимо заменить вал W30?
Замену рассматривают при появлении выработки, задиров, коррозии, трещин, выраженного люфта, шума, вибраций или рывков. Перед установкой нового вала следует проверить также линейные подшипники, опоры, крепления, соосность и прогиб направляющей.
Стоит обратить внимание
Для W30 стабильность работы определяется всей конструкцией направляющей. Перекос опор, недостаточная жёсткость основания или перегрузка подшипников способны ускорить износ даже при корректных параметрах вала.
Техническая информация (.pdf)
Валы прецизионные серии W
522,6 кб
Общая информация
Серия
W
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h6
Допуск на диаметр (ISO-h6), мм
?
Допустимое отклонение диаметра вала от номинала в миллиметрах для поля допуска h6.
29,987 - 30,000
Материал
сталь GCr15
Покрытие
сталь
Производитель
TECHNIX
Габариты
Диаметр вала, мм
30
Технические параметры
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
9
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
6
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.1
Точность, мкм
0/-13
Глубина индукционной закалки SHD min, мм
1,5-1,9
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
