Артикул:
W60TECHNIX
Характеристики
Серия
—
W
Диаметр вала, мм
—
60
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h6
Все характеристики
Аналоги
Аналог SKF:
LJM60
Аналог INA:
W60
Аналог FLI:
W60
Аналог NBS:
SGB60
168 руб.
/см Есть в наличии: 6845
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

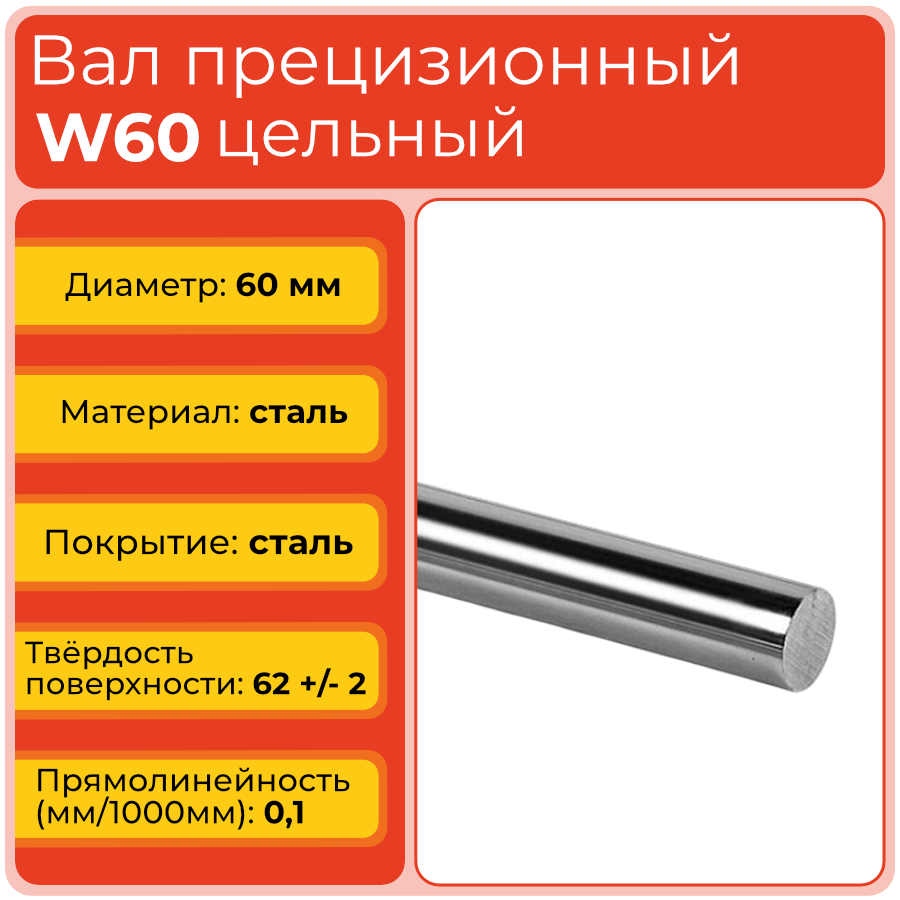

Прецизионный вал W60 TECHNIX — цельная цилиндрическая направляющая диаметром 60 мм для крупногабаритных систем линейного перемещения. Изделие применяют в тяжёлом промышленном оборудовании, где требуются высокая жёсткость, устойчивость к нагрузкам и стабильное движение массивных подвижных узлов.
Вал изготовлен из стали GCr15 и относится к серии W стандартных валов без опоры. Закалённая и шлифованная наружная поверхность служит дорожкой качения для линейных подшипников и втулок крупного типоразмера. Большой диаметр обеспечивает значительный запас по сопротивлению изгибу и помогает сохранять геометрию направляющей при высокой рабочей нагрузке.
Стоит обратить внимание
W60 предназначен для ответственных узлов с большими массами и значительными усилиями. При его установке особенно важны точность базовых поверхностей, надёжное крепление и расчёт пролёта между опорами.
Расшифровка артикула
Обозначение W60 указывает на цельный прецизионный вал без опоры серии W с номинальным диаметром 60 мм. Буква определяет линейку цилиндрических направляющих, а цифровой индекс показывает размер рабочей поверхности, от которого зависит выбор подшипника и расчёт жёсткости узла.
- W — условный код линейки для стандартных цельных цилиндрических прецизионных валов без опоры с закалённой поверхностью и шлифованным наружным диаметром.
- 60 — номинальный диаметр рабочей поверхности вала 60 мм.
Полное обозначение: W60. Для подбора необходимо дополнительно учитывать длину изделия, конструкцию опор, тип линейного подшипника, расчётную нагрузку и условия монтажа.
Стоит обратить внимание
Цифра 60 обозначает диаметр вала. Она не определяет его длину и не заменяет расчёт допустимого пролёта между опорами.
Конструкция и устройство
W60 представляет собой сплошной цилиндрический элемент из стали GCr15 без встроенных опор, корпусов и кареток. Наружная рабочая поверхность проходит индукционную закалку и последующую высокоточную механическую обработку. Такая технология повышает износостойкость дорожки качения и обеспечивает стабильность размеров при работе с крупными линейными подшипниками. Диаметр 60 мм придаёт валу высокую изгибную жёсткость и позволяет использовать его в качестве несущей направляющей тяжёлого оборудования.
- Цельная конструкция без опорного корпуса.
- Материал — сталь GCr15.
- Индукционно закалённая рабочая поверхность.
- Прецизионная шлифовка наружного диаметра.
- Работа с линейными подшипниками и втулками крупного типоразмера.
Стоит обратить внимание
Большой диаметр не отменяет необходимости расчёта всей направляющей системы. Основание, опоры, крепёж и подшипники должны быть рассчитаны на совместную работу с тяжёлым валом и перемещаемой нагрузкой.
Размерный ряд серии W
Ниже приведена таблица всех типоразмеров прецизионных валов серии W, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
W60 является самым крупным типоразмером в представленном ряду. В переданных характеристиках допуск на диаметр для этой модели не указан, поэтому при заказе необходимо подтвердить его по технической документации или у специалиста.
Технические параметры и условия эксплуатации
Вал W60 имеет номинальный диаметр 60 мм и класс точности h6. Конкретное значение допуска на диаметр в переданных данных не указано. Рабочая поверхность изготовлена из стали GCr15, шероховатость Ra составляет 0,25 мкм, параллельность — 13 мкм, круглость — 8 мкм, прямолинейность — 0,1 мм на 1000 мм. Точность указана как 0/−19 мкм. Глубина индукционной закалки составляет 2,2–2,6 мм, твёрдость поверхности — 62 ± 2 HRC.
- Тип вала: цельный, сплошной, без опоры.
- Диаметр: 60 мм.
- Класс точности: h6.
- Допуск на диаметр: не указан в переданных характеристиках.
- Материал: сталь GCr15.
- Покрытие: сталь.
- Шероховатость Ra: 0,25 мкм.
- Параллельность поверхности: 13 мкм.
- Круглость: 8 мкм.
- Прямолинейность: 0,1 мм/1000 мм.
- Точность: 0/−19 мкм.
- Глубина индукционной закалки SHD: 2,2–2,6 мм.
- Твёрдость поверхности: 62 ± 2 HRC.
- Условия эксплуатации: точный монтаж на жёсткое основание, соблюдение соосности, защита от абразивных загрязнений и коррозии, контроль нагрузки, прогиба и ударных воздействий.
Стоит обратить внимание
При монтаже W60 необходимо проверить геометрию основания, параллельность опор и отсутствие перекоса подшипников. Для тяжёлых систем рекомендуется предварительно оценить прогиб вала и распределение нагрузки по направляющим.
Чертёж вала W60
Применяемость
Прецизионный вал W60 используют в тяжёлых системах линейного перемещения, где направляющие воспринимают значительные статические и динамические нагрузки. Большой диаметр подходит для перемещения массивных кареток, платформ, заготовок и узлов производственного оборудования. Вал может работать в паре с крупногабаритными линейными подшипниками и втулками, установленными на жёсткой раме или опорной конструкции. Перед применением необходимо рассчитать прогиб, расстояние между опорами и распределение нагрузки между параллельными направляющими.
- Тяжёлые металлообрабатывающие станки и крупные ЧПУ‑комплексы.
- Прессовое, формовочное и силовое промышленное оборудование.
- Портальные и координатные системы с массивными подвижными узлами.
- Транспортирующие и позиционирующие механизмы для тяжёлых деталей.
- Специальные линейные приводы и направляющие крупного промышленного оборудования.
Стоит обратить внимание
W60 целесообразно применять в системе, рассчитанной на его массу и габариты. Помимо самого вала, необходимо подобрать соответствующие опоры, подшипники, крепёж и конструкцию основания.
Аналоги
Для замены W60 можно рассматривать прецизионные валы других производителей с номинальным диаметром 60 мм и сопоставимым назначением. Обозначения ниже приведены для предварительного кросс‑подбора; перед заменой необходимо подтвердить длину, допуск, геометрию, твёрдость и допустимые нагрузки.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
Для W60 обязательна проверка фактического допуска на диаметр, поскольку это значение отсутствует в переданных характеристиках. Также необходимо сравнить длину и расчётную жёсткость аналога.
Часто задаваемые вопросы
Как установить прецизионный вал W60?
Вал устанавливают на жёсткое основание с использованием рассчитанных опор и крепежа. Перед монтажом проверяют прямолинейность, соосность подшипников, параллельность направляющих и отсутствие повреждений рабочей поверхности. После сборки необходимо проверить плавность хода без подклинивания.
Можно ли заменить W60 валом SKF LJM60?
Такая замена возможна только после проверки фактического диаметра, длины, допуска, твёрдости, прямолинейности, способа установки и допустимых нагрузок. Для крупного вала дополнительно необходимо сопоставить жёсткость и конструкцию опор.
Чем W60 отличается от валов меньшего диаметра?
Главное отличие — диаметр 60 мм, который обеспечивает больший запас по изгибной жёсткости и позволяет работать с тяжёлыми подвижными узлами. Одновременно увеличиваются масса изделия, требования к основанию, опорам, подшипникам и монтажному оборудованию.
Какой срок эксплуатации имеет вал W60?
Фиксированный срок службы зависит от нагрузки, скорости, длины пролёта, количества циклов, качества монтажа, состояния линейных подшипников и чистоты рабочей зоны. При соблюдении расчётных условий и регулярном контроле закалённая поверхность рассчитана на длительную работу в составе промышленного оборудования.
Когда требуется заменить вал W60?
Основанием для замены могут быть заметная выработка, задиры, коррозия, трещины, появление люфта, шума, вибраций или рывков при перемещении. Перед принятием решения следует проверить вал, подшипники, опоры, крепёж и соосность всей направляющей системы.
Стоит обратить внимание
Для W60 особенно важен комплексный контроль: износ может быть связан не только с валом, но и с перекосом опор, чрезмерной нагрузкой или повреждением крупного линейного подшипника.
Техническая информация (.pdf)
Валы прецизионные серии W
522,6 кб
Общая информация
Серия
W
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h6
Материал
сталь GCr15
Покрытие
сталь
Производитель
TECHNIX
Габариты
Диаметр вала, мм
60
Технические параметры
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
13
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
8
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.1
Точность, мкм
0/-19
Глубина индукционной закалки SHD min, мм
2,2-2,6
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
