Подшипниковые опоры ШВП служат для установки и надежного закрепления винта шарико-винтовой передачи с сохранением его возможности свободно вращаться, передавая движение через гайку на рабочий узел. Они изготавливаются с высокой точностью и позволяют минимизировать риск возникновения вибрации и, как следствие, увеличить точность работы всего механизма. Опоры ШВП применяются во всех станках с ЧПУ и роботизированных центрах, использующих системы линейного перемещения данного типа.
Конструктивные и технические особенности

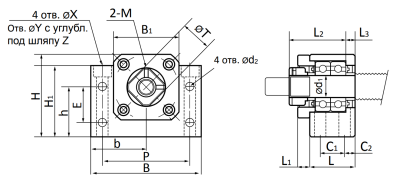

Поскольку опора ШВП является высоконагруженным узлом, то материалом для ее изготовления служит высокоуглеродистая или легированная сталь. По типу своего крепления на рабочем агрегате все они делятся на:

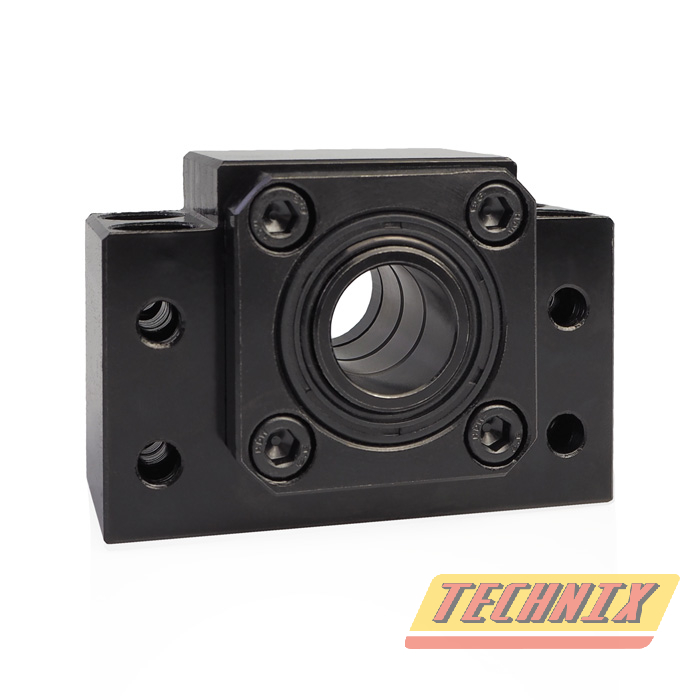

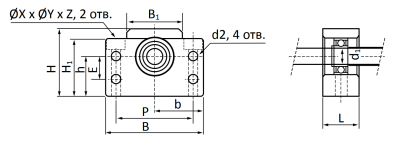

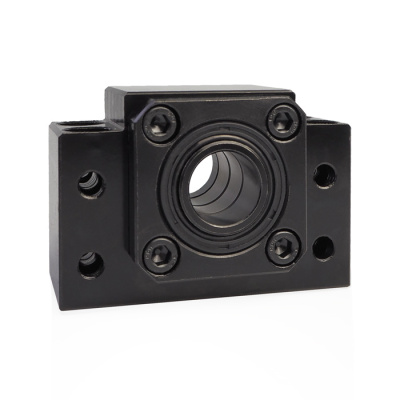

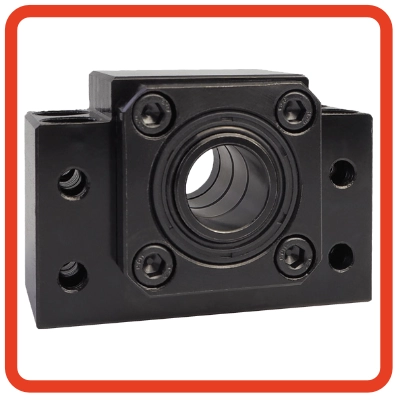

- вертикальные – с опорными боковыми лапками;

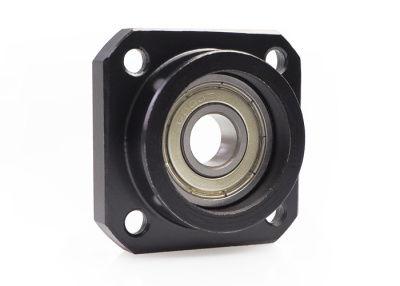

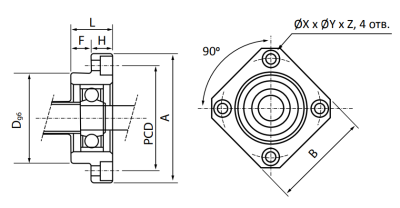

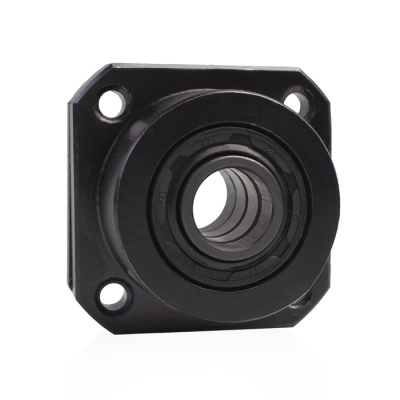

- горизонтальные – с фланцами.

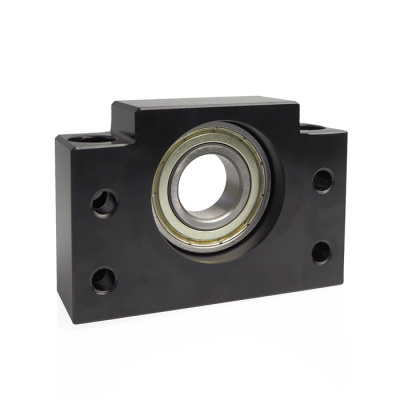

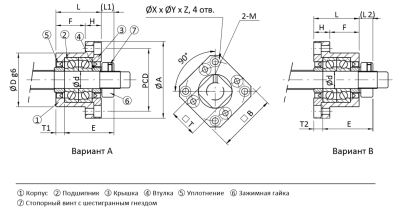

Причем благодаря наличию дополнительных отверстий многие модели первого типа могут монтироваться сразу в двух плоскостях: параллельно и перпендикулярно основной оси. По закрепляемой стороне винта все они делятся на свободные (рассчитанные на гладкий край) и фиксированные (служащие для закрепления конца винта, соединенного с приводным механизмом и имеющего для этого метрическую резьбу). Опоры ШВП второго типа имеют не один радиальный подшипник, а пару – в силу того, что на них приходятся более высокие нагрузки.
