О винтах ШВП

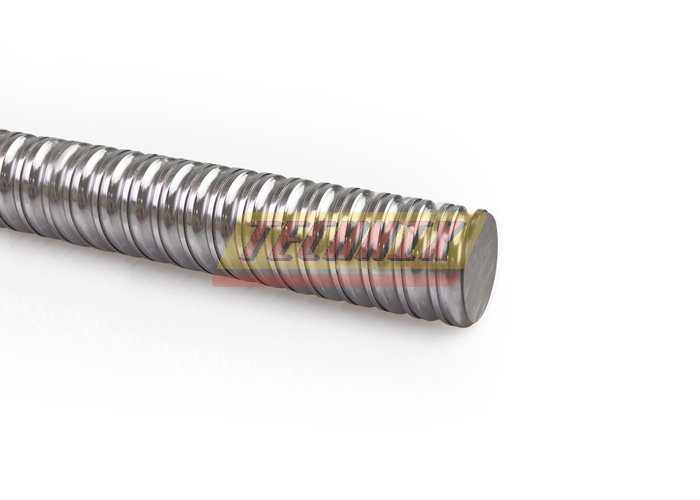

Винт ШВП TECHNIX — это стальной ходовой винт с прецизионной винтовой канавкой, по которой циркулируют шарики в паре с шарико-винтовой гайкой, обеспечивая преобразование вращательного движения в линейное с минимальными потерями на трение.
За счет трения качения, точной обработки и закалки рабочих поверхностей винты шарико-винтовой передачи используются в прецизионных линейных приводах, где важны позиционирование, повторяемость и ресурс.
- Классическая шарико-винтовая передача (ШВП) «винт + гайка» обеспечивает высокий КПД и низкий момент трения по сравнению с винтами скольжения.
- Винт задает шаг перемещения, воспринимает осевые нагрузки и определяет жесткость линейного привода.
- Применяется в составе линейных осей, станков с ЧПУ, промышленных актуаторов и робототехники.
Назначение
Основное назначение винта шарико-винтовой передачи — преобразовывать вращательное движение сервопривода или шагового двигателя в линейное перемещение исполнительного узла с высокой точностью и минимальным люфтом.
Благодаря геометрии канавки и подбору шага винт ШВП определяет скорость подачи, допустимую нагрузку и класс точности линейного привода, поэтому от правильного выбора винта зависит точность позиционирования и долговечность узла.
- Формирование точного линейного перемещения для осей X/Y/Z в станках с ЧПУ и портальных системах.
- Передача усилия в компактных приводах, где требуется высокий ресурс и стабильность характеристик.
- Обеспечение возвратно‑поступательного движения исполнительных механизмов с малым люфтом и высокой повторяемостью.
Конструкция и разновидности

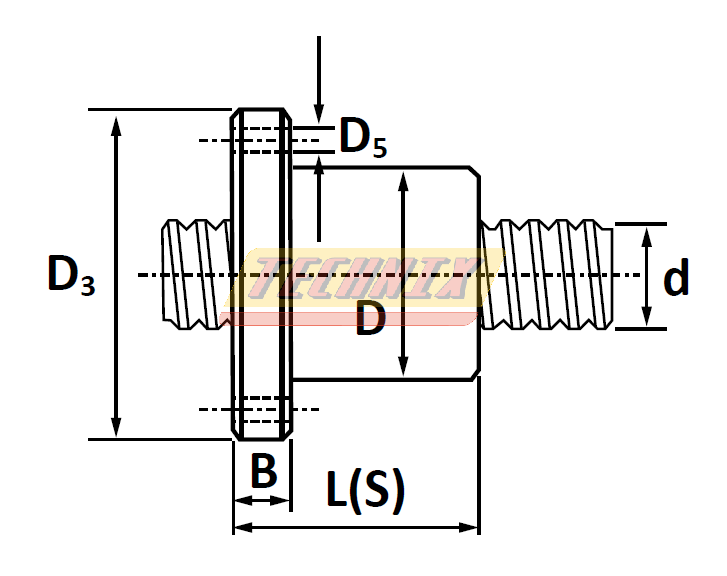

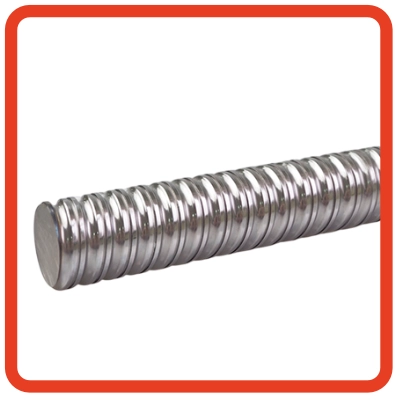

Типовой винт ШВП представляет собой стержень из закаленной стали с шлифованной или накатной винтовой канавкой, рабочие поверхности которого рассчитаны на совместную работу с шарико-винтовой гайкой соответствующего типоразмера.
На концах винта выполняется обработка под установку опор ШВП и соединительной муфты, что позволяет собрать полный узел ШВП в сочетании с гайкой и опорами.
Кратко о разновидностях винтов ШВП
По технологии изготовления винты ШВП делятся на накатные (катаные) и шлифованные: накатные винты SFU-R используются в большинстве стандартных приводов и оптимальны по соотношению цена/ресурс, шлифованные и прецизионные решения применяются там, где требуется повышенная точность и минимальная погрешность позиционирования.
- Материал: высококачественная сталь с термообработкой рабочих поверхностей.
- Тип обработки: накатные винты SFU-R — базовое решение для станкостроения и модернизации оборудования.
- Совместимость: гайки ШВП серий SFU, DFU, опоры ШВП серий FK и других стандартных серий.
Типовые параметры винтов ШВП TECHNIX
| Условное обозначение | Номинальный диаметр, мм | Шаг, мм | Совместимая гайка | Типовые области применения |
|---|---|---|---|---|
| SFU-R1204 | 12 | 4 | SFU1204 | Компактные линейные оси, настольные станки ЧПУ, 3D‑принтеры. |
| SFU-R1605 | 16 | 5 | SFU1605 / DFU1605 | Линейные модули, портальные станки, автоматизированные линии. |
| SFU-R2505 | 25 | 5 | SFU2505 / DFU2505 | Оси подачи металлорежущих станков, модернизация трапецеидальных приводов. |
| SFU-R2510 | 25 | 10 | SFU2510 / DFU2510 | Высокоскоростные приводы подачи, оси с повышенной динамикой. |
| SFU-R3205 | 32 | 5 | SFU3205 / DFU3205 | Тяжелые оси станков и промышленного оборудования, силовые приводы. |
Полный перечень типоразмеров можно посмотреть на странице диаметр и размеры ШВП, актуальные остатки по складу доступны на сайте в каталоге винтов ШВП TECHNIX.
Преимущества
Использование винтов ШВП вместо трапецеидальных винтов позволяет снизить потери на трение и уменьшить требуемую мощность привода, одновременно повысив точность и ресурс линейного узла.
- Высокий КПД за счет трения качения шариков между канавками винта и гайки.
- Точная геометрия — контроль шага и профиля канавки обеспечивает стабильную точность линейного перемещения.
- Высокая нагрузочная способность — возможность работы под значительными осевыми нагрузками в обе стороны.
- Снижение люфтов — при использовании двойных гаек DFU можно задать предварительный натяг и практически исключить мертвый ход.
- Универсальность применения — совместимость с опорами ШВП, держателями и стандартной линейной обвязкой.
На практике это означает более плавную работу привода, стабильную точность позиционирования и меньший нагрев узла по сравнению с решениями на основе трения скольжения.
Применение
Винты ШВП TECHNIX используются в промышленном оборудовании и системах автоматизации, где требуется точное линейное перемещение и повторяемая подача.
- Станки с ЧПУ: фрезерные, токарные, сверлильные, лазерные, плазменные, деревообрабатывающие.
- Линейные модули, портальные системы и оси перемещения промышленных роботов.
- 3D‑принтеры, плоттеры, гравировальные и маркировочные комплексы.
- Автоматизированные производственные и сборочные линии, конвейерные системы.
- Модернизация станков и замена изношенных трапецеидальных винтов на ШВП.
Компания АО «Техникс» также предлагает готовые комплекты ШВП для ремонта и модернизации станков, что упрощает подбор винта, гайки и опор под конкретный тип оборудования.
Диапазон размеров
В интернет-магазине TECHNIX представлены винты ШВП SFU-R в типоразмерах, соответствующих наиболее востребованным диаметрам и шагам: от компактных решений для настольных осей до винтов для тяжелых приводов подачи.
- Накатные винты SFU-R (например, SFU-R1204, SFU-R1605, SFU-R2505, SFU-R2510, SFU-R3205 и др.).
- Совместимые гайки ШВП серий SFU и DFU — для стандартных и преднатянутых решений.
- Опоры ШВП различных серий (в том числе FK, BK и стационарные исполнения).
Для подбора оптимального сочетания «винт + гайка + опоры» можно воспользоваться разделами гайки ШВП, опоры ШВП и подборкой ШВП для ремонта станков.
Как заказать и купить винты ШВП TECHNIX
Купить винты ШВП TECHNIX в Санкт‑Петербурге и с доставкой по всей России можно напрямую через интернет‑магазин АО «Техникс» или с помощью менеджеров отдела продаж.
- Определите ключевые параметры: диаметр винта, шаг, длину, типоразмер (например, SFU-R1605, SFU-R2505), предполагаемую нагрузку и требования к точности позиционирования.
- Учитывайте класс точности ШВП: для большинства задач станкостроения и типовых линейных приводов достаточно стандартных классов (например, C7), которые представлены в складской программе TECHNIX в виде накатных винтов SFU-R; прецизионные винты классов C3 и C5 доступны под заказ и рекомендуются для высокоточного оборудования.
- Подберите компоновку: соответствующую гайку ШВП (серии SFU или DFU) и опоры (например, FK/BK) в разделах гайки ШВП и опоры ШВП.
- Оформите заказ на сайте: добавьте выбранные винты ШВП и сопутствующие комплектующие в корзину и отправьте заявку через форму оформления.
- Свяжитесь с менеджером для уточнения технических параметров, доступных классов точности (включая C3 и C5 под заказ), наличия на складе и сроков поставки.
Специалисты и инжинеры АО «Техникс» помогут подобрать винт ШВП под конкретное оборудование, оценить целесообразность применения прецизионных классов точности C3/C5, а также сформировать комплект для ремонта или модернизации станков с ЧПУ и других промышленных систем.
