Артикул:
W12TECHNIX
Характеристики
Серия
—
W
Диаметр вала, мм
—
12
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h6
Все характеристики
Аналоги
Аналог SKF:
LJM12
Аналог INA:
W12
Аналог FLI:
W12
Аналог NBS:
SGB12
11 руб.
/см Есть в наличии: 1806
Ожидается:
30.09.2026 4000
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре
Прецизионный вал W12 TECHNIX — цельная цилиндрическая направляющая диаметром 12 мм для систем линейного перемещения, узлов подачи и позиционирования. Модель предназначена для механизмов, в которых требуется сбалансированное сочетание компактности, жёсткости, точности хода и устойчивости к умеренным рабочим нагрузкам.
Вал изготовлен из стали GCr15 и относится к серии W стандартных цилиндрических валов без опоры. Закалённая и прецизионно шлифованная поверхность формирует дорожку качения для линейных подшипников и втулок диаметром 12 мм. Такой типоразмер подходит для компактных промышленных механизмов и оборудования, где требуется повысить жёсткость по сравнению с валами малого диаметра.
Стоит обратить внимание
W12 занимает промежуточное положение между компактными и средними направляющими. При подборе важно учитывать длину пролёта, массу подвижного узла, тип подшипника и жёсткость основания.
Расшифровка артикула
Артикул W12 обозначает цельный прецизионный вал без опоры серии W с номинальным диаметром 12 мм. Буква определяет тип цилиндрической направляющей, а цифровой индекс показывает диаметр рабочей поверхности и помогает выбрать совместимый линейный подшипник.
- W — условный код линейки для стандартных цельных цилиндрических прецизионных валов без опоры с закалённой поверхностью и шлифованным наружным диаметром.
- 12 — номинальный диаметр рабочей поверхности вала 12 мм.
Полное обозначение: W12. Перед заказом необходимо проверить длину, допуск, параметры сопрягаемого подшипника, конструкцию опор и расчётную нагрузку на направляющую.
Стоит обратить внимание
Цифра 12 указывает на номинальный диаметр вала, а не на его длину. Длина изделия и расстояние между опорами определяются проектом конкретного механизма.
Конструкция и устройство
Прецизионный вал W12 выполнен в виде сплошного цилиндрического элемента из стали GCr15 без встроенной опоры и корпуса. Наружная рабочая поверхность проходит индукционную закалку и последующую высокоточную шлифовку, что обеспечивает стабильную геометрию, твёрдость и сопротивление износу. Вал устанавливается в конструкцию оборудования и работает в паре с линейным подшипником или втулкой диаметром 12 мм. Диаметр 12 мм обеспечивает разумный баланс между жёсткостью направляющей и компактностью узла.
- Цельная конструкция без опорного блока.
- Материал — сталь GCr15.
- Закалённая наружная рабочая поверхность.
- Прецизионная шлифовка дорожки качения.
- Работа с линейными подшипниками и втулками диаметром 12 мм.
Стоит обратить внимание
Точность перемещения зависит от качества основания, соосности подшипника и правильности фиксации вала. При сборке необходимо исключить перекосы и локальные нагрузки.
Размерный ряд серии W
Ниже приведена таблица всех типоразмеров прецизионных валов серии W, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
W12 является переходным типоразмером между W10 и W15. При замене необходимо учитывать разницу в диаметре и использовать подшипник, рассчитанный именно на 12‑миллиметровую направляющую.

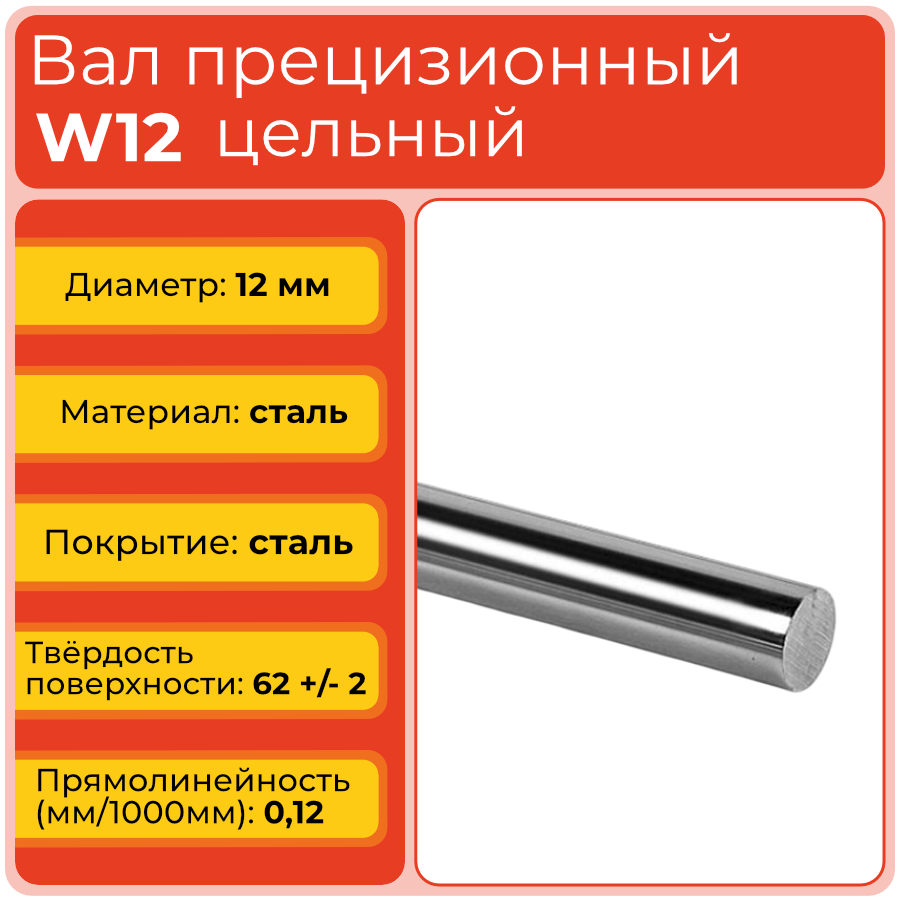

Технические параметры и условия эксплуатации
Прецизионный вал W12 имеет номинальный диаметр 12 мм и класс точности h6. Допуск на диаметр составляет 11,989–12,000 мм. Материал изделия — сталь GCr15; шероховатость поверхности Ra — 0,25 мкм, параллельность — 8 мкм, круглость — 5 мкм, прямолинейность — 0,12 мм на 1000 мм. Точность указана как 0/−11 мкм. Глубина индукционной закалки составляет 0,8–1,2 мм, твёрдость рабочей поверхности — 62 ± 2 HRC.
- Тип вала: цельный, сплошной, без опоры.
- Диаметр: 12 мм.
- Класс точности: h6.
- Допуск на диаметр: 11,989–12,000 мм.
- Материал: сталь GCr15.
- Покрытие: сталь.
- Шероховатость Ra: 0,25 мкм.
- Параллельность поверхности: 8 мкм.
- Круглость: 5 мкм.
- Прямолинейность: 0,12 мм/1000 мм.
- Точность: 0/−11 мкм.
- Глубина индукционной закалки SHD: 0,8–1,2 мм.
- Твёрдость поверхности: 62 ± 2 HRC.
- Условия эксплуатации: монтаж на жёсткое основание без перекосов, чистая рабочая зона, защита от загрязнений, коррозии, ударных нагрузок и превышения расчётной нагрузки.
Стоит обратить внимание
Перед установкой необходимо очистить вал и посадочные поверхности, проверить состояние рабочей зоны и убедиться в соосности линейного подшипника. Своевременное обслуживание помогает сохранить плавность хода и ресурс узла.

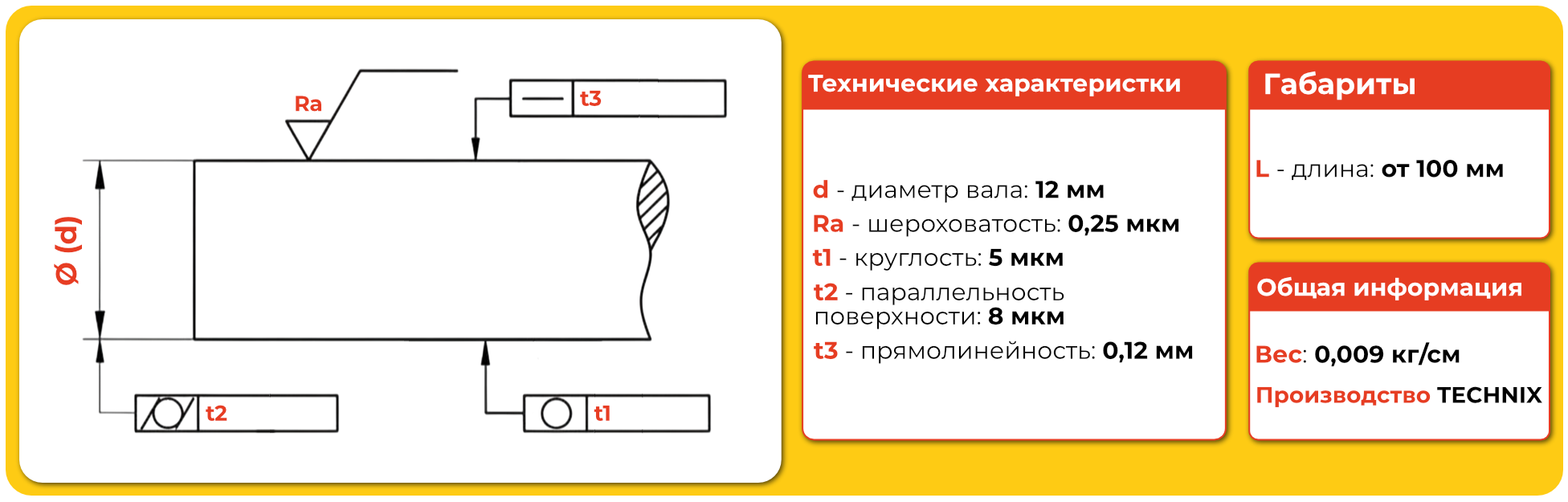

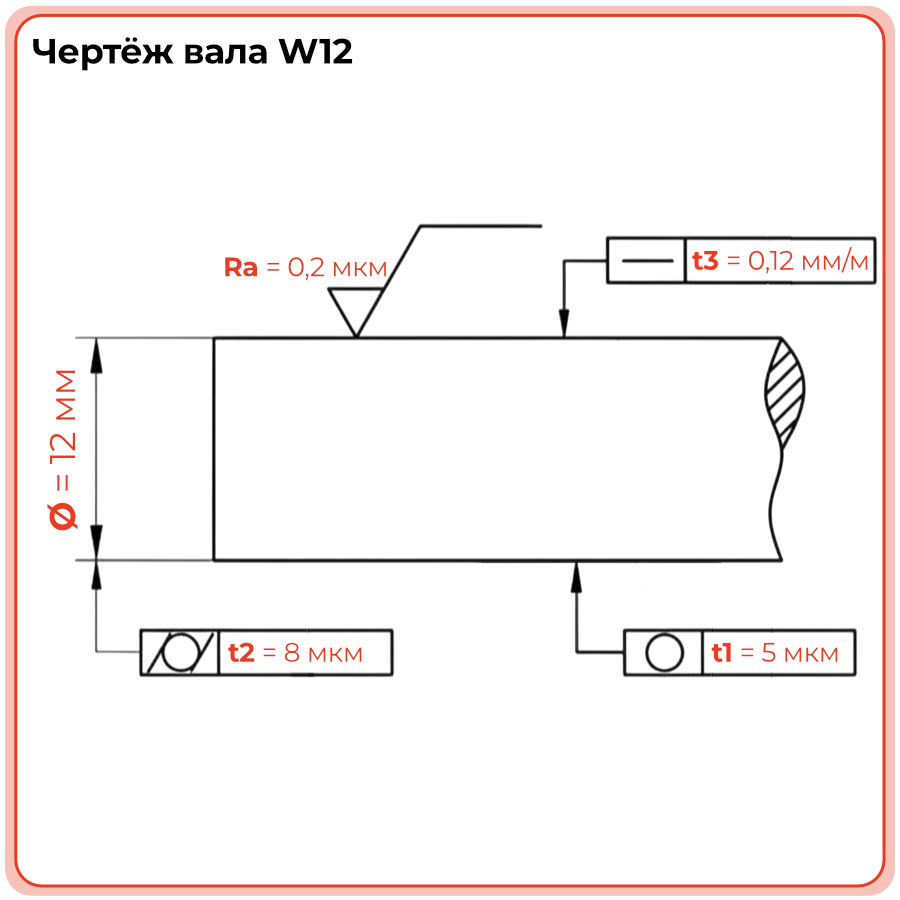

Чертёж вала W12
Применяемость
Вал W12 применяют в направляющих системах, где требуется получить более высокую жёсткость по сравнению с моделями W8 и W10, но сохранить компактную конструкцию. Он подходит для станков, модулей подачи, позиционирующих механизмов, автоматизированных линий и оборудования для обработки деталей. В паре с линейным подшипником диаметром 12 мм вал обеспечивает плавное перемещение и устойчивость к умеренным нагрузкам. При проектировании важно учитывать массу подвижного узла, длину направляющей и расстояние между опорами.
- Компактные станочные и ЧПУ‑механизмы.
- Модули подачи и позиционирования деталей.
- Автоматизированные и транспортирующие устройства.
- Упаковочные, печатные и измерительные установки.
- Промышленные линейные приводы среднего размера.
Стоит обратить внимание
Для длинных осей или тяжёлых кареток необходимо заранее рассчитать прогиб. Если жёсткости W12 недостаточно, следует рассмотреть W15, W16 или более крупные типоразмеры.
Аналоги
Для замены W12 можно рассматривать прецизионные валы других производителей с номинальным диаметром 12 мм. Обозначения ниже предназначены для предварительного кросс‑подбора. Перед заменой необходимо проверить длину, допуск, геометрию, твёрдость поверхности, тип опор и допустимую нагрузку.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При замене W12 необходимо сопоставить фактический диаметр, допуск, длину, прямолинейность, твёрдость поверхности и совместимость с линейным подшипником.
Часто задаваемые вопросы
Как установить прецизионный вал W12?
Перед монтажом необходимо очистить вал и посадочные поверхности, проверить отсутствие повреждений и установить направляющую на жёсткое основание без перекоса. После установки линейного подшипника диаметром 12 мм следует проверить плавность перемещения по всей длине хода.
Можно ли заменить W12 валом SKF LJM12?
Замена возможна только после проверки диаметра, длины, допуска, твёрдости, прямолинейности, конструкции опор и допустимой нагрузки. Совпадение номинального диаметра 12 мм не подтверждает полную взаимозаменяемость.
Чем W12 отличается от W10 и W15?
W12 имеет диаметр 12 мм и соответствующий типоразмер линейного подшипника. По сравнению с W10 он обеспечивает больший запас по жёсткости, а по сравнению с W15 имеет меньшие габариты, массу и несущую способность.
Какой срок эксплуатации имеет вал W12?
Срок службы зависит от нагрузки, скорости и частоты перемещения, длины пролёта, качества монтажа, состояния подшипника и чистоты рабочей зоны. При правильном расчёте и отсутствии ударных воздействий закалённая рабочая поверхность рассчитана на длительную эксплуатацию.
Когда необходимо заменить вал W12?
Замену следует рассматривать при появлении выработки, задиров, коррозии, люфта, шума, вибраций или рывков при перемещении. Перед заменой необходимо проверить линейный подшипник, опоры, крепления, соосность и прогиб направляющей.
Стоит обратить внимание
Контроль состояния вала и сопряжённого подшипника помогает своевременно выявить износ и сохранить точность перемещения.
