Артикул:
WV16TECHNIX
Характеристики
Серия
—
WV
Диаметр вала, мм
—
16
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h7
Все характеристики
Аналоги
Аналог SKF:
LJMH16
Аналог INA:
W16
Аналог FLI:
WV16
Аналог NBS:
SCB16
18 руб.
/см Есть в наличии: 22013
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

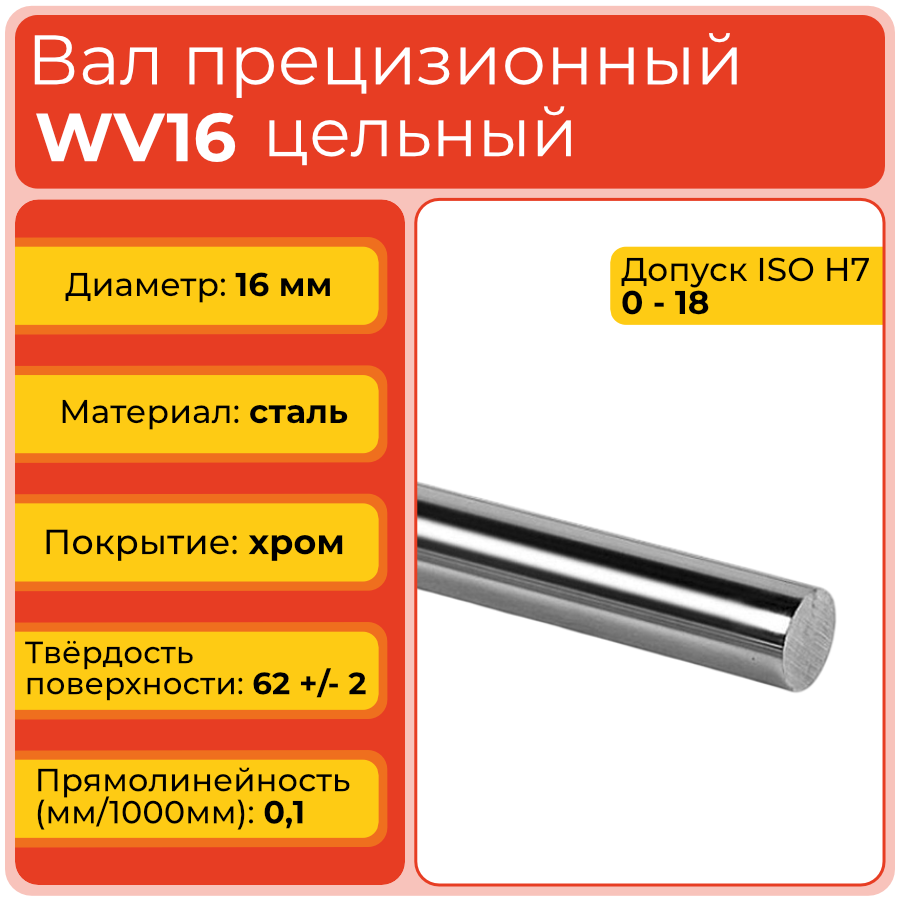

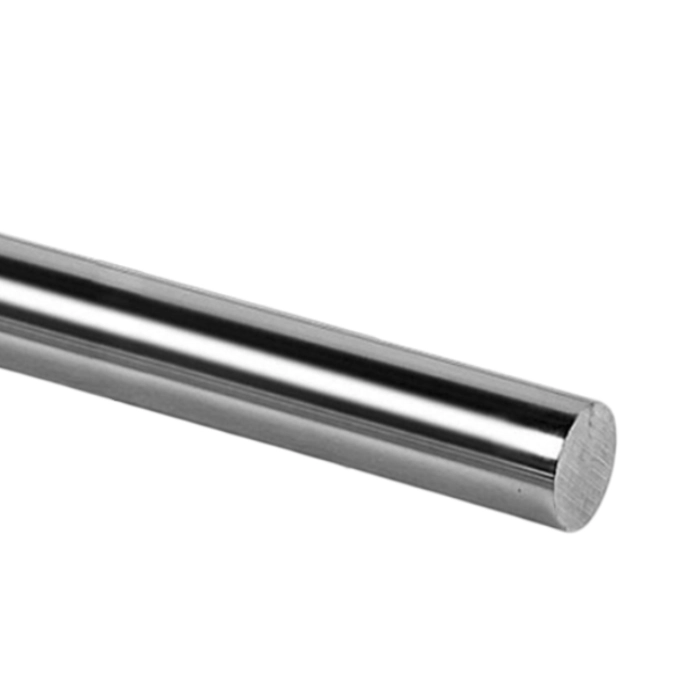

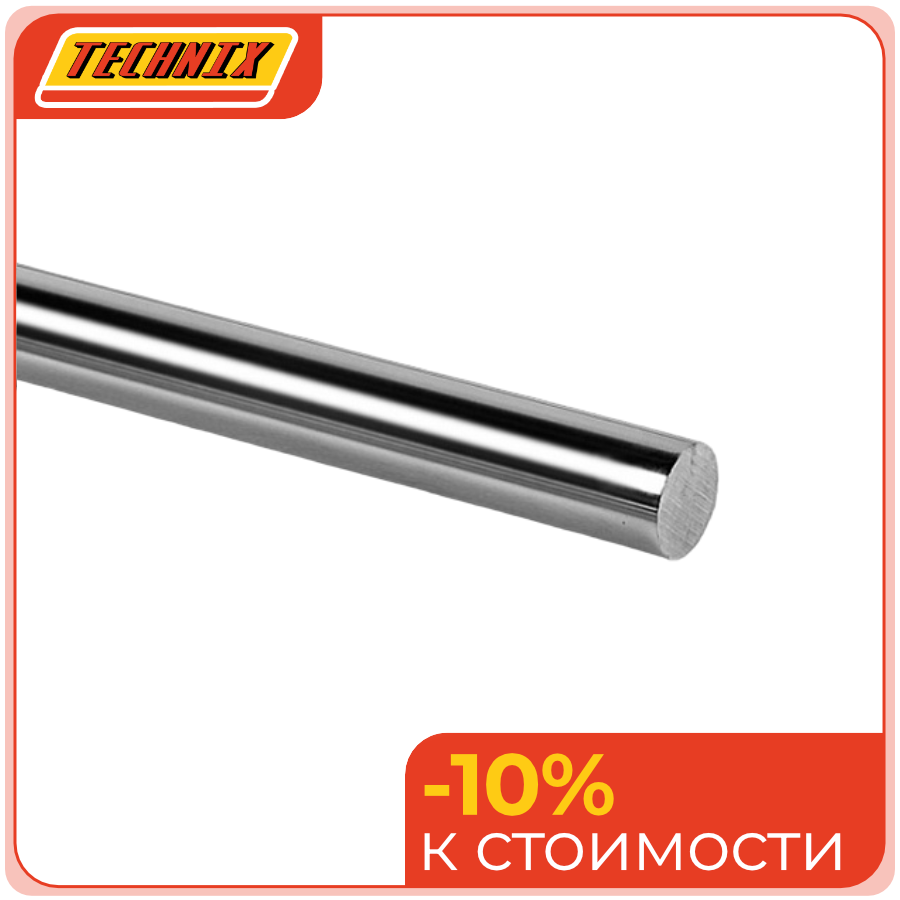

Вал прецизионный WV16 TECHNIX — цельный цилиндрический вал диаметром 16 мм с закалённой и хромированной рабочей поверхностью. Он служит направляющим элементом для линейных подшипников и опор в оборудовании, где необходимы стабильное перемещение, повышенная жёсткость и сопротивление износу.
WV16 предназначен для построения линейных узлов без встроенной опоры. Увеличенное по сравнению с WV14 сечение делает этот типоразмер подходящим для более нагруженных механизмов и конструкций с повышенными требованиями к устойчивости направляющей.
Стоит обратить внимание
При выборе WV16 следует учитывать не только диаметр, но и длину пролёта, схему опирания и массу подвижной части. Эти факторы определяют фактический прогиб и рабочую точность узла.
Расшифровка артикула
Обозначение WV16 состоит из буквенного кода серии и числового значения номинального диаметра. Такая запись позволяет идентифицировать тип направляющей и выбрать линейный подшипник либо опору с соответствующей посадкой.
- WV — серия прецизионных линейных валов, обычно изготовленных с закалкой и хромированным покрытием рабочей поверхности.
- 16 — номинальный диаметр цилиндрического вала 16 мм.
Полное обозначение модели — WV16. Длину и точные параметры конкретного исполнения необходимо сверять по карточке товара и техническому чертежу.
Стоит обратить внимание
Число 16 обозначает номинальный диаметр, но не определяет длину, способ опирания и допустимую нагрузку направляющего узла.
Конструкция и устройство
Основой WV16 служит цельный стальной стержень из GCr15. Рабочая поверхность проходит индукционную закалку глубиной 1,1–1,5 мм, прецизионное шлифование и хромирование. В результате получается направляющая с твёрдым наружным слоем, точной цилиндрической формой и защитой от коррозионного воздействия.
- Цельная основа из стали GCr15.
- Индукционно закалённая поверхность глубиной 1,1–1,5 мм.
- Шлифованная рабочая зона с шероховатостью Ra 0,25 мкм.
- Хромированное покрытие толщиной 12 ± 5 мкм.
- Исполнение без встроенной опоры для монтажа в индивидуально спроектированный узел.
Стоит обратить внимание
Для сохранения точности необходимо обеспечить равномерное опирание и исключить контакт рабочей поверхности с абразивными частицами.
Размерный ряд серии WV
Ниже приведена таблица всех типоразмеров прецизионных линейных валов серии WV, представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
WV16 относится к типоразмерам с увеличенным сечением. Его характеристики по допуску и точности приведены в соответствии с обновлённой таблицей серии WV.
Технические параметры и условия эксплуатации
WV16 выполнен по классу точности h7; его номинальный диаметр составляет 16 мм, а фактический диапазон — 15,982–16,000 мм. Допуск равен 0/−18 мкм. Вал изготовлен из стали GCr15, рабочая поверхность имеет глубину индукционной закалки 1,1–1,5 мм, шероховатость Ra 0,25 мкм и хромовое покрытие толщиной 12 ± 5 мкм. Параллельность поверхности составляет 11 мкм, круглость — 8 мкм, прямолинейность — 0,1 мм на 1000 мм, твёрдость — 62 ± 2 HRC.
- Тип: цельный прецизионный линейный вал без опоры.
- Материал: сталь GCr15.
- Диаметр: 16 мм.
- Покрытие: хром, 12 ± 5 мкм.
- Условия эксплуатации: точная установка без перекосов, чистая рабочая зона, защита от ударов и контроль состояния подшипника.
Стоит обратить внимание
При эксплуатации в длинных узлах необходимо проверить прогиб и равномерность опирания. Номинальный диаметр сам по себе не определяет допустимую нагрузку.

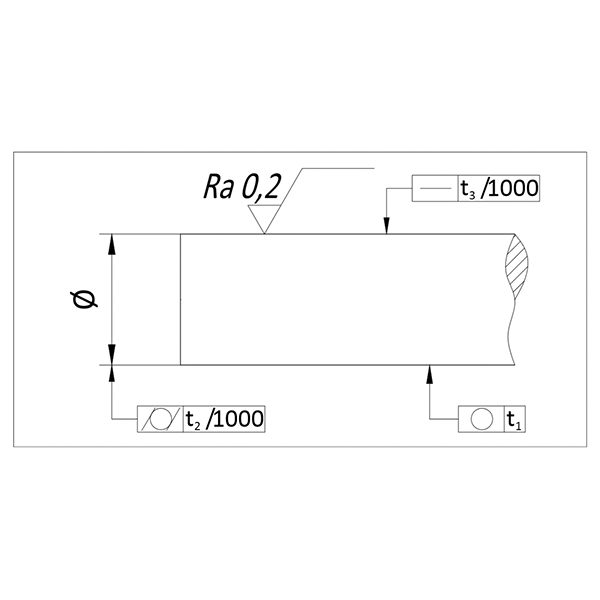

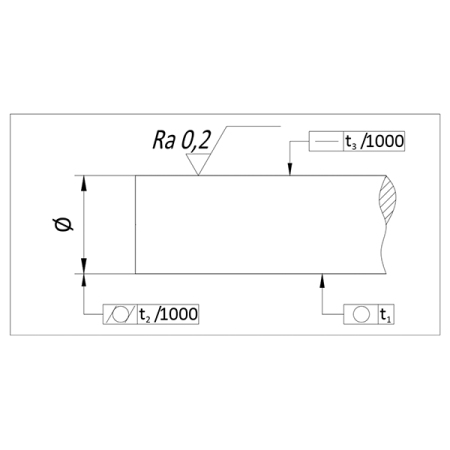

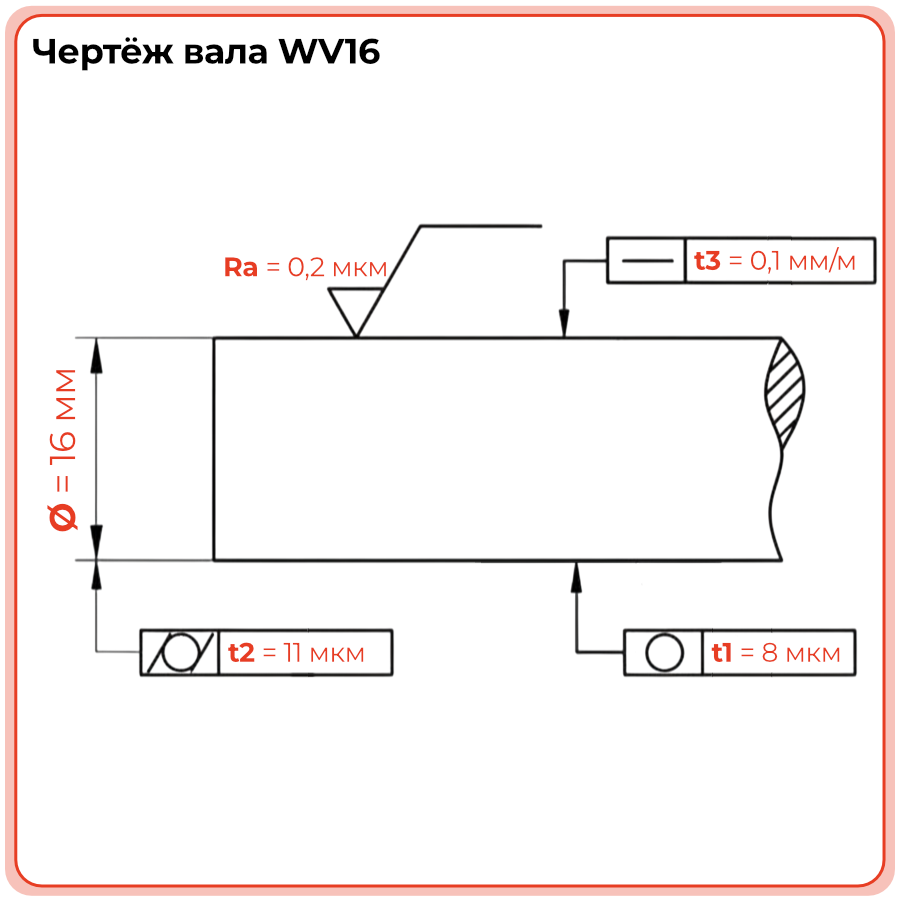

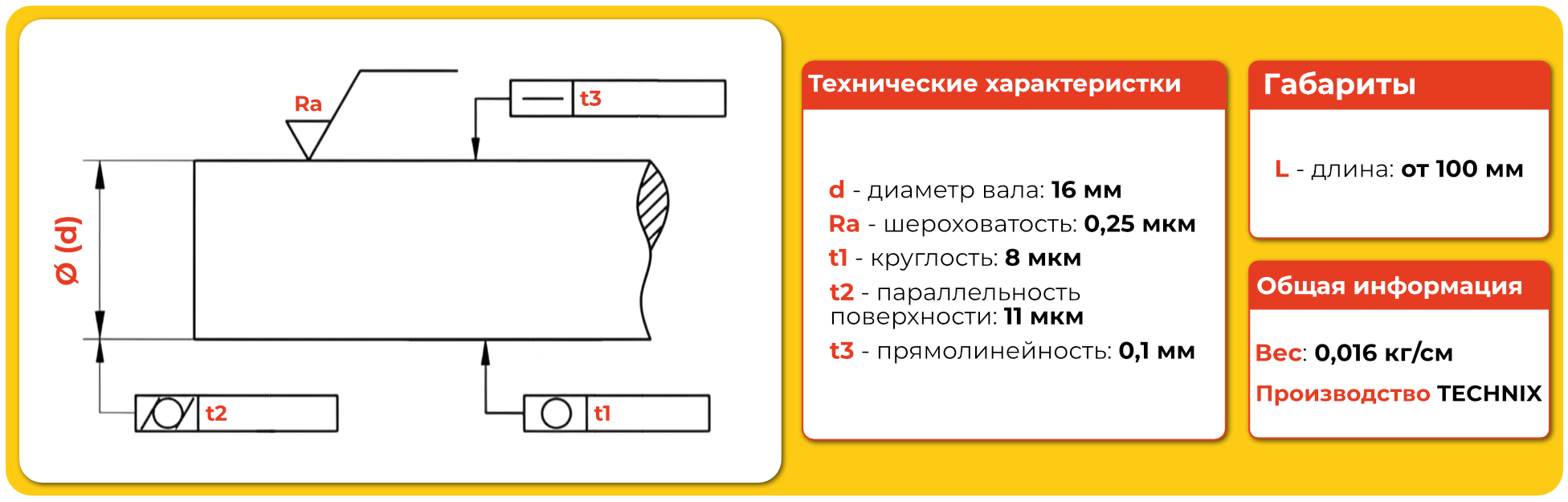

Чертёж вала WV16
Применяемость
WV16 подходит для направляющих систем среднего и повышенного уровня нагрузки, в которых требуется сочетание жёсткости и точного движения. Его используют в станках с ЧПУ, автоматизированных линиях, механизмах подачи, координатных устройствах, роботизированных модулях и технологической оснастке. Вал устанавливают совместно с линейными подшипниками или корпусными опорами соответствующего диаметра. При проектировании важно распределить нагрузку между опорами, исключить перекос подвижной части и учесть рабочую длину, скорость перемещения и возможные вибрации.
- Оси подачи и позиционирования промышленного оборудования.
- Станочные приспособления и координатные механизмы.
- Автоматизированные сборочные и упаковочные линии.
- Роботизированные модули и механизмы перемещения.
- Измерительные и испытательные стенды с повторяющимися циклами.
Стоит обратить внимание
Если узел работает на большой длине или с консольной нагрузкой, перед выбором необходимо выполнить расчёт прогиба и определить требуемое количество опор.
Аналоги
Для WV16 можно рассматривать следующие обозначения изделий с номинальным диаметром 16 мм. Таблица используется для предварительного кросс-поиска; перед заменой необходимо сопоставить фактические размеры, допуск, длину, покрытие, твёрдость и совместимость с подшипником.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При подборе аналога для прецизионного механизма необходимо отдельно подтвердить допуск и качество рабочей поверхности, поскольку эти параметры влияют на посадку и плавность движения.
Часто задаваемые вопросы
Как установить вал WV16?
Перед монтажом очищают вал, опоры и подшипник, затем проверяют соосность и отсутствие перекосов. Направляющую фиксируют равномерно, не допуская ударов по хромированной поверхности. После сборки проверяют плавность движения по всей длине и отсутствие заеданий.
Можно ли заменить WV16 валом другого производителя?
Да, если подтверждено совпадение диаметра, фактического допуска, длины, прямолинейности, покрытия, твёрдости и характеристик линейного подшипника. Для ответственного узла требуется сопоставить также схему опирания и рабочую нагрузку.
Чем WV16 отличается от WV15 и WV20?
WV16 имеет номинальный диаметр 16 мм, WV15 — 15 мм, а WV20 — 20 мм. Разница влияет на жёсткость, прогиб, выбор подшипника и монтажные условия. Эти типоразмеры не являются взаимозаменяемыми без проверки всей конструкции.
Какой срок службы у WV16?
Ресурс определяется нагрузкой, скоростью, длиной пролёта, количеством циклов, загрязнением, состоянием смазки и линейного подшипника. При правильной установке и обслуживании вал рассчитан на длительную работу, однако точный срок службы без данных о режиме эксплуатации определить нельзя.
Когда требуется замена WV16?
Замену выполняют при появлении задиров, глубоких царапин, отслаивании или повреждении покрытия, выраженном износе, увеличении люфта, шуме и рывках при перемещении. Одновременно проверяют состояние подшипников, опор и соосность направляющего механизма.
Стоит обратить внимание
Плановый осмотр направляющей и сопряжённых деталей помогает сохранить точность движения и своевременно обнаружить признаки износа.
Техническая информация (.pdf)
Валы прецизионные серии WV
660,1 кб
Общая информация
Серия
WV
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h7
Допуск на диаметр (ISO-h7), мм
?
Предельное отклонение диаметра вала в миллиметрах для поля допуска h7 (верхнее отклонение 0, нижнее = −IT7).
15,982 - 16,000
Допуск ISO H7, мкм
?
Числовое значение допуска IT7 для данного номинального диаметра в микрометрах, используемое при расчёте посадок с отверстиями H7.
0 - 18
Материал
сталь GCr15
Покрытие
хром
Производитель
TECHNIX
Габариты
Диаметр вала, мм
16
Технические параметры
Глубина индукционной закалки SHD, мм
1,1 - 1,5
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
11
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
8
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.1
Точность, мкм
0/-18
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
Толщина хрома, микрометр
12 +/-5
