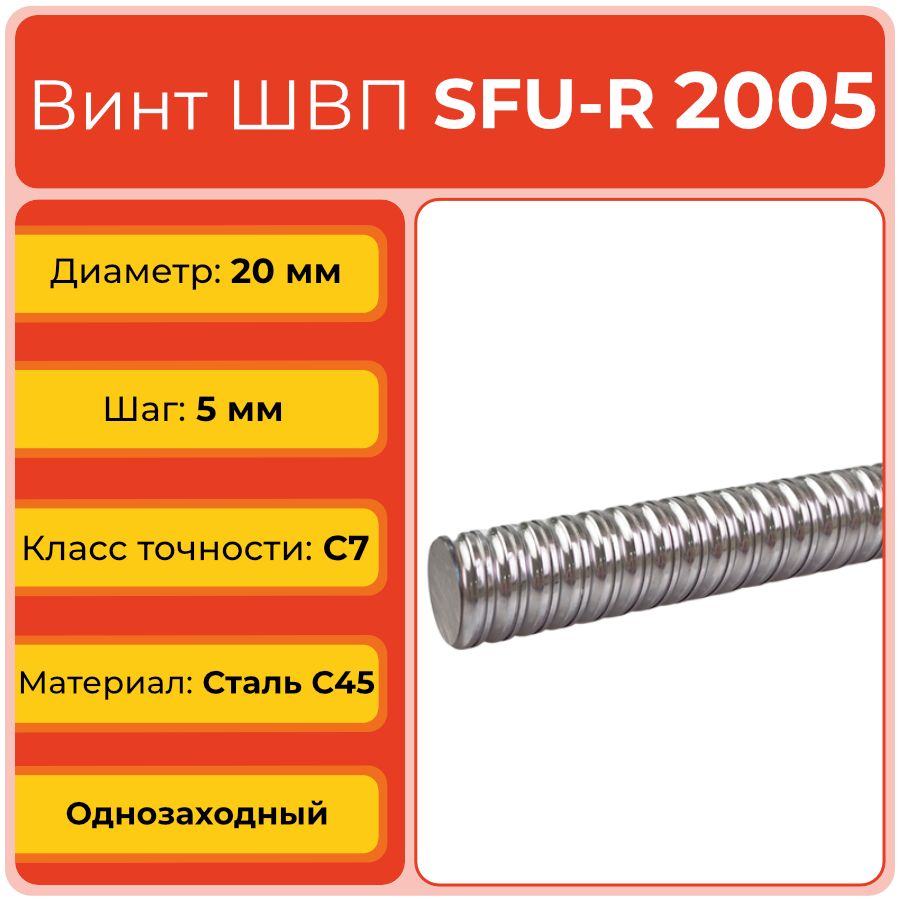

Винт ШВП 2005 SFU-R (диаметр 20 мм, шаг 5 мм) C7 в Москве

О товаре

Винт ШВП SFUR2005 TECHNIX предназначен для более нагруженных приводов линейного перемещения в металлообрабатывающих и сборочных станках. Увеличенный по сравнению с серией 16 диаметр обеспечивает повышенную жёсткость и допустимые нагрузки при сохранении универсального шага 5 мм.

Расшифровка артикула

• SFU — серия шарико-винтовых передач с фланцевой гайкой и внутренней рециркуляцией шариков.
• R (Right-hand) — правая резьба винта.
• 2005 — типоразмер ШВП: диаметр винта 20 мм, шаг 5 мм линейного перемещения за один оборот.
• C7 — класс точности катаного винта, оптимален для большинства промышленных осей подачи.

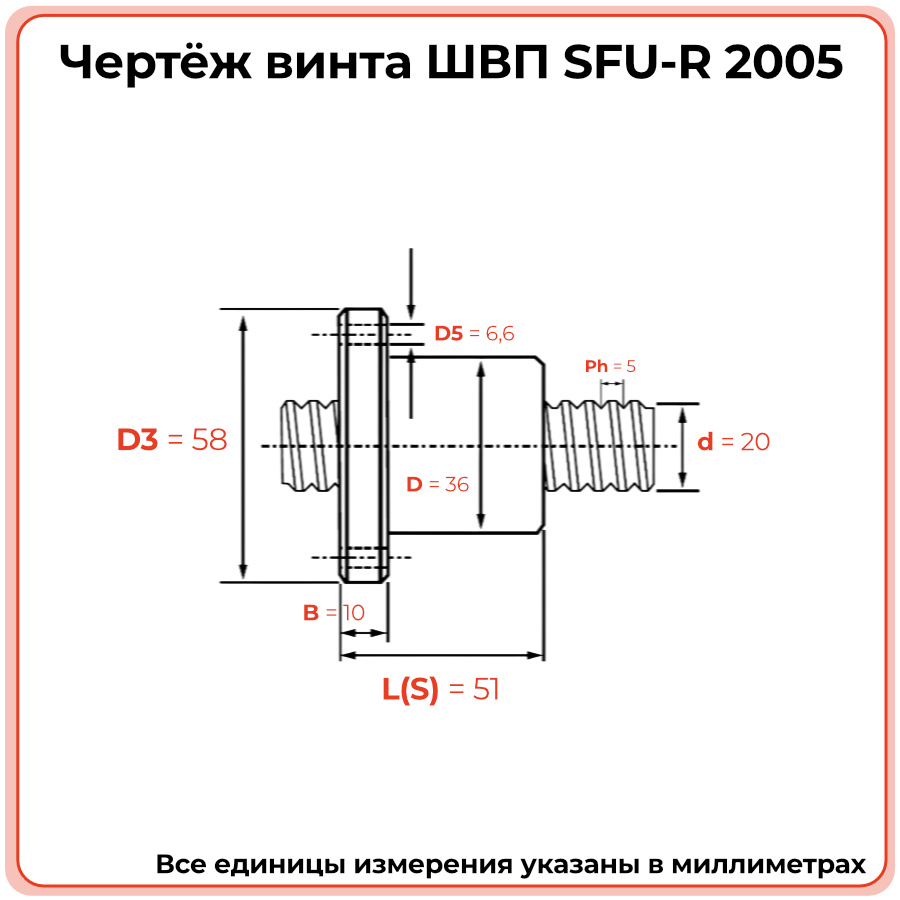

Конструкция и устройство

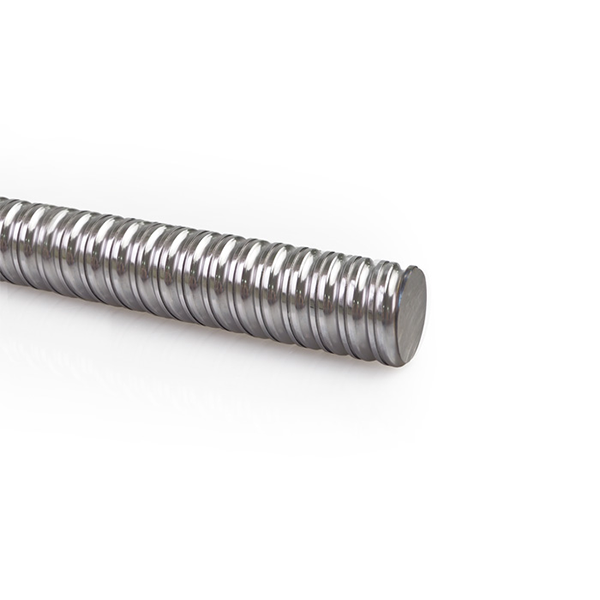

Шарико-винтовая передача 2005 SFU-R использует стальной винт диаметром 20 мм с профилированными дорожками качения и фланцевую гайку SFU с внутренней рециркуляцией шариков диаметром 3,175 мм. Однозаходная резьба с шагом 5 мм позволяет реализовать точную, хорошо управляемую подачу с высоким крутящим моментом на перемещение. Увеличенный диаметр винта повышает устойчивость к прогибу и крутильным колебаниям, что важно при длинных ходах и более тяжёлых подвижных узлах.

Размерный ряд серии SFU-R C7

Винт SFUR2005TECHNIX является частью серии SFU-R C7. В таблице ниже показаны все типоразмеры, текущая модель выделена.

Технические параметры и условия эксплуатации

ШВП 2005 SFU-R C7 обеспечивает линейную подачу 5 мм за оборот при диаметре 20 мм, что делает его подходящим для осей с повышенными нагрузками и большими вылетами. Увеличенный диаметр снижает риск прогиба винта и повышает жёсткость системы при резании. Для стабильной работы требуется правильно подобрать опоры, длину свободного пролёта, тип смазки и защиту от абразивных частиц.

• Диаметр винта (d): 20 мм
• Шаг (ph): 5 мм
• Класс точности: C7 (катаный винт)
• Заходность резьбы: однозаходная
• Диаметр шариков (Dw): 3,175 мм
• Направление резьбы: правое (R)

Применяемость

Винт ШВП 2005 SFU-R C7 TECHNIX используется в приводах осей средних и тяжёлых станков, где одновременно требуются точность, жёсткость и надёжность. Оптимален для координатных столов, портальных систем и осей подачи оборудования в машиностроении.

• Оси X/Y/Z металлообрабатывающих станков средней размерности.
• Портальные и консольные станки с ЧПУ с увеличенной массой портала.
• Приводы позиционирования в сборочных и измерительных комплексах.
• Модернизация станков с винтами скольжения на ШВП с повышенной жёсткостью.

Аналоги

Винт ШВП SFUR2005TECHNIX имеет аналоги у других производителей с диаметром 20 мм и шагом 5 мм. При подборе взаимозаменяемого решения необходимо обратить внимание на тип гайки (фланцевая/цилиндрическая), присоединительные размеры и конфигурацию концов винта.

К совместимым решениям также относятся европейские шарико-винтовые передачи Rexroth, SKF и Steinmeyer, которые могут использоваться в качестве альтернативы при совпадении основных геометрических параметров, класса точности и расчётных нагрузок. Подбор заменяемых позиций всегда требует сверки размеров и допусков по каталогам.

Часто задаваемые вопросы

1. Когда имеет смысл перейти с винта 1605 на 2005?
   При увеличении длины хода, массы подвижных частей или требований к жёсткости оси разумно выбирать более крупный диаметр 20 мм.
2. Подходит ли 2005 SFU-R для тяжёлых вертикальных осей?
   Да, при корректном расчёте нагрузки и использовании подходящих опор винт 20 мм хорошо работает в вертикальных приводах.
3. Можно ли использовать существующие гайки от других производителей с этим винтом?
   Допускается только при полном совпадении профиля, шага и размеров посадочных поверхностей; обычно рекомендуются комплектные пары.
4. Насколько критична защита винта от стружки?
   Для металлообработки защита от стружки и абразива обязательна, иначе резко снижается ресурс гайки и дорожек качения.
