О товаре
Винт ШВП SFUR4010 TECHNIX — это тяжёлое скоростное решение для промышленных осей, где требуются и высокая несущая способность, и значительная скорость линейного перемещения. Такой типоразмер применяется в крупногабаритных портальных и обрабатывающих центрах, а также на автоматизированных линиях тяжёлого машиностроения.
Расшифровка артикула
- SFU — серия шарико-винтовых передач с фланцевой гайкой и внутренней рециркуляцией шариков.
- R (Right-hand) — правая резьба винта.
- 4010 — диаметр винта 40 мм, шаг 10 мм линейного перемещения за один оборот.
- C7 — класс точности катаного винта для силовых осей подачи.

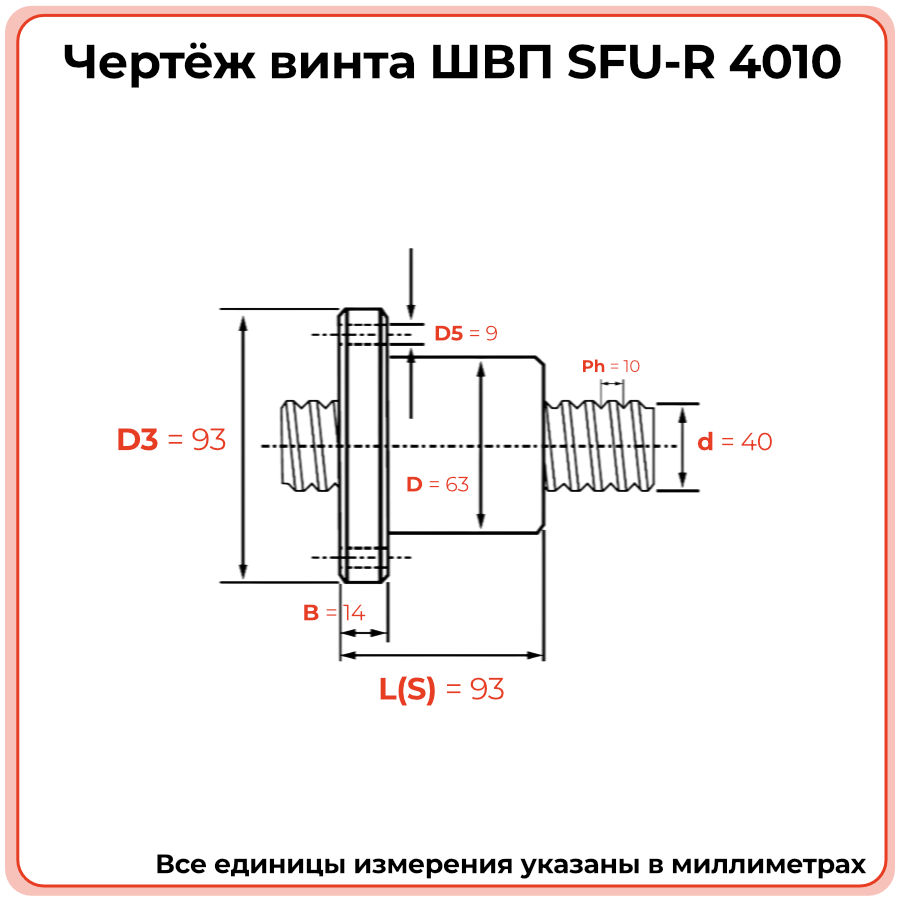

Конструкция и устройство
ШВП 4010 SFU-R — это крупный стальной винт диаметром 40 мм с многозаходной резьбой и фланцевой гайкой SFU. Внутренняя рециркуляция шариков диаметром 6,35 мм обеспечивает передачу значительных осевых нагрузок при высоком КПД. Шаг 10 мм позволяет получить большую линейную скорость при умеренных оборотах, снижая нагрузку на привод и подшипниковые узлы.
Размерный ряд серии SFU-R C7
Винт SFUR4010TECHNIX относится к самым крупным и скоростным исполнениями серии SFU-R C7. В таблице ниже текущая модель выделена.
| Модель | Диаметр, мм | Шаг, мм | Класс точности | Заходность |
|---|---|---|---|---|
| SFUR1204TECHNIX | 12 | 4 | C7 | однозаходная |
| SFUR1605TECHNIX | 16 | 5 | C7 | однозаходная |
| SFUR1610TECHNIX | 16 | 10 | C7 | двухзаходная |
| SFUR2005TECHNIX | 20 | 5 | C7 | однозаходная |
| SFUR2010TECHNIX | 20 | 10 | C7 | двухзаходная |
| SFUR2505TECHNIX | 25 | 5 | C7 | однозаходная |
| SFUR2510TECHNIX | 25 | 10 | C7 | однозаходная |
| SFUR3205TECHNIX | 32 | 5 | C7 | однозаходная |
| SFUR3210TECHNIX | 32 | 10 | C7 | однозаходная |
| SFUR4005TECHNIX | 40 | 5 | C7 | однозаходная |
| SFUR4010TECHNIX | 40 | 10 | C7 | однозаходная |
| SFUR5010TECHNIX | 50 | 10 | C7 | однозаходная |
| SFUR6310TECHNIX | 63 | 10 | C7 | однозаходная |
Технические параметры и условия эксплуатации
ШВП 4010 SFU-R C7 даёт линейную подачу 10 мм за оборот при диаметре 40 мм, обеспечивая высокую скорость перемещения тяжёлых узлов. Для работы на таких режимах необходимы жёсткая конструкция опор, точная балансировка, эффективная защита от загрязнений и правильно подобранные смазочные материалы.

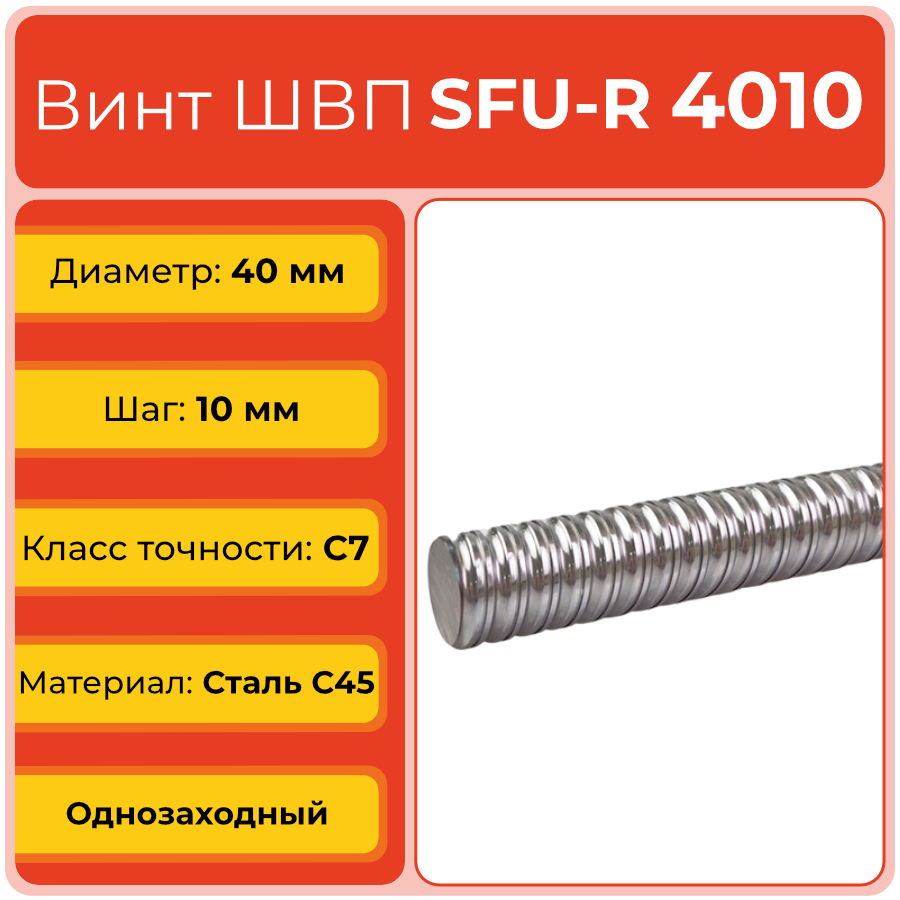

- Диаметр винта (d): 40 мм
- Шаг (ph): 10 мм
- Класс точности: C7 (катаный винт)
- Заходность резьбы: однозаходная
- Диаметр шариков (Dw): 6,35 мм
- Направление резьбы: правое (R)
Применяемость
Винт ШВП 4010 SFU-R C7 TECHNIX используется в высокопроизводительных тяжёлых портальных станках, транспортно-позиционирующих системах и другом оборудовании, где нужно быстро перемещать большие массы. Шаг 10 мм помогает сократить цикл перемещений между операциями.
- Крупные портальные обрабатывающие центры и станки.
- Линии транспортировки и позиционирования тяжёлых изделий.
- Высокопроизводительные оси подачи в тяжёлом машиностроении.
- Приводы, где приоритет — скорость перемещения при высокой нагрузке.
Аналоги
Винт ШВП SFUR4010TECHNIX имеет аналоги диаметром 40 мм и шагом 10 мм у других производителей ШВП. Подбор совместимых моделей требует анализа чертежей винта, гайки и условий нагружения.
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| TBI Motion | SCR4010FC7 | Аналог по диаметру и шагу |
| HIWIN | R40-10-0.05 | Аналог по геометрии и классу точности |
| Прочие производители ШВП | SFU4010 C7 | Потенциальный аналог, требуется проверка |
К совместимым решениям также можно отнести европейские шарико-винтовые передачи Rexroth, SKF и Steinmeyer при полном совпадении геометрии, класса точности и нагрузочных характеристик. Рекомендован подбор по каталогам и расчётам.
Часто задаваемые вопросы
- Когда выбирать 4010 вместо 4005?
Когда при тех же нагрузках требуется существенно сократить время перемещений и повысить производительность линии. - Можно ли без изменений механики перейти с 4005 на 4010?
При совпадении посадочных размеров — да, но необходима перенастройка шага, скоростей и ускорений в системе ЧПУ. - Подходит ли 4010 для вертикальных осей?
Технически возможно, но требуется особо внимательный расчёт удерживающих устройств и систем безопасности. - Насколько возрастает требовательность к балансировке?
На больших длинах и скоростях дисбаланс становится критичным, поэтому рекомендуется балансировка и точная установка.
