Винт ШВП 2010 SFU-R (диаметр 20 мм, шаг 10 мм) C7 в Москве

О товаре

Винт ШВП SFUR2010 TECHNIX предназначен для скоростных приводов линейного перемещения в металлообрабатывающем и деревообрабатывающем оборудовании. Увеличенный шаг 10 мм позволяет существенно сократить время холостых перемещений и повысить общую производительность станка при сохранении требуемой точности позиционирования.

Расшифровка артикула

• SFU — серия шарико-винтовых передач с фланцевой гайкой и внутренней рециркуляцией шариков.
• R (Right-hand) — правая резьба винта.
• 2010 — типоразмер ШВП: диаметр винта 20 мм, шаг 10 мм линейного перемещения за один оборот.
• C7 — класс точности катаного винта для задач общего машиностроения и промышленной автоматизации.

Конструкция и устройство

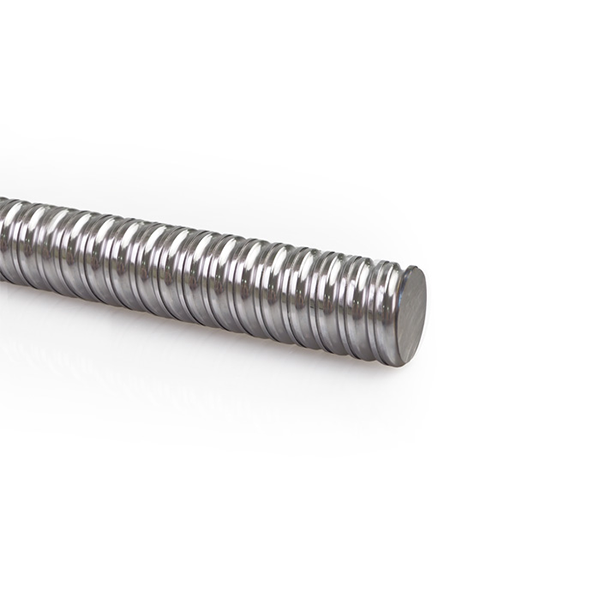

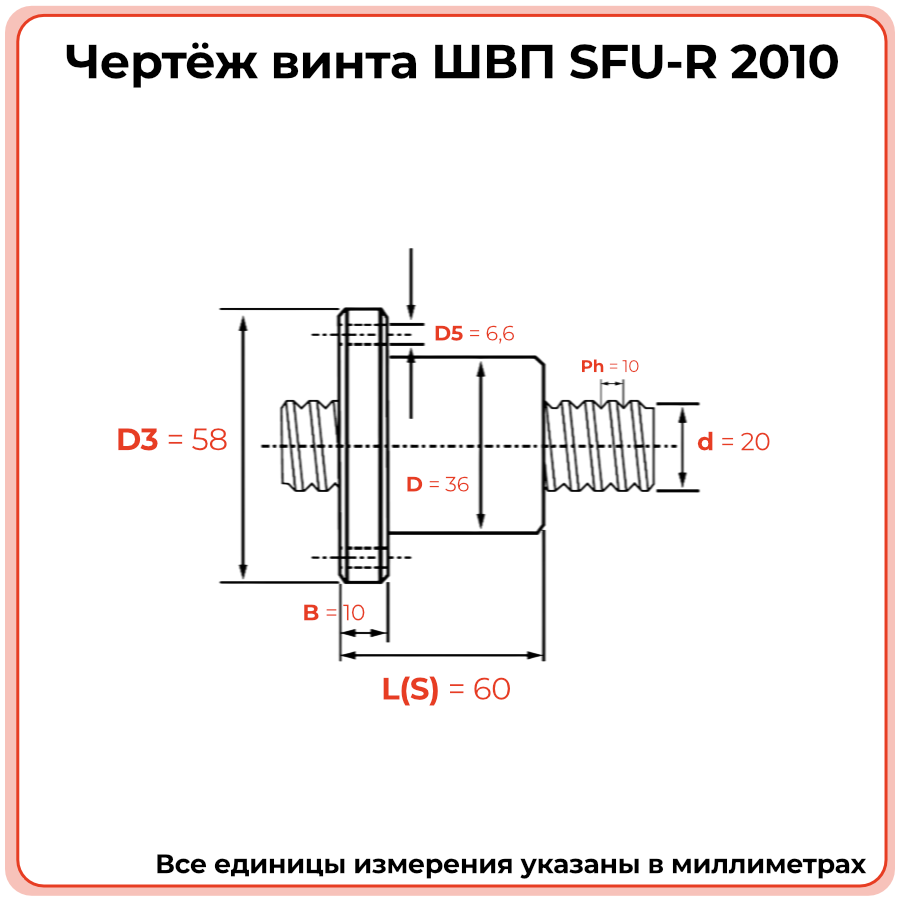

ШВП 2010 SFU-R представляет собой стальной винт диаметром 20 мм с профилированными дорожками качения под многозаходную резьбу и фланцевую гайку SFU. Внутренняя рециркуляция шариков диаметром 3,175 мм обеспечивает замкнутый контур качения и высокий КПД привода. Шаг 10 мм реализуется двухзаходным профилем, что позволяет получать большую линейную подачу при той же частоте вращения двигателя и снижать уровень вибраций и шума.

Размерный ряд серии SFU-R C7

Винт SFUR2010TECHNIX входит в серию шарико-винтовых передач SFU-R C7 с разными диаметрами и шагами. Текущая модель выделена в таблице.

Технические параметры и условия эксплуатации

ШВП 2010 SFU-R C7 рассчитан на линейную подачу 10 мм за оборот и подходит для осей с высокими скоростями и средними нагрузками. Диаметр 20 мм обеспечивает необходимую жёсткость при длинных ходах, а шаг 10 мм позволяет эффективно использовать ресурсы привода в скоростных режимах. Для стабильной работы рекомендуется контролировать биение, использовать полноценную защиту от стружки и применять смазочные материалы, рассчитанные на повышенные скорости.

• Диаметр винта (d): 20 мм
• Шаг (ph): 10 мм
• Класс точности: C7 (катаный винт)
• Заходность резьбы: двухзаходная
• Диаметр шариков (Dw): 3,175 мм
• Направление резьбы: правое (R)

Применяемость

Винт ШВП 2010 SFU-R C7 TECHNIX применяется в скоростных координатных осях, портальных системах и автоматизированных линиях, где важно минимизировать время перемещений между позициями. Решение востребовано в деревообработке, рекламном оборудовании и в лёгких металлообрабатывающих операциях.

• Портальные фрезерные и гравировальные станки с ЧПУ.
• Скоростные оси подачи в деревообрабатывающем оборудовании.
• Автоматические линии и манипуляторы с длинными ходами.
• Приводы, где приоритет — скорость при умеренных усилиях резания.

Аналоги

Винт ШВП SFUR2010TECHNIX имеет аналоги у других производителей с диаметром 20 мм, шагом 10 мм и двухзаходной резьбой. При замене важно сверить геометрию винта и габариты гайки, чтобы обеспечить корректную посадку в существующий узел.

К совместимым решениям также могут относиться европейские шарико-винтовые передачи Rexroth, SKF и Steinmeyer при совпадении диаметра, шага, длины, исполнения гайки, присоединительных размеров и класса точности. Подбор конкретной замены выполняется по каталогам производителей с учётом расчётных нагрузок.

Часто задаваемые вопросы

1. В чём преимущество винта 2010 SFU-R перед 2005?
   Шаг 10 мм обеспечивает более высокую скорость перемещения при той же частоте вращения, что ускоряет циклы обработки и холостые ходы.
2. Можно ли ставить SFUR2010TECHNIX вместо SFUR2005TECHNIX без перенастройки?
   Физически посадочные размеры могут совпадать, но потребуется перенастройка параметров привода и ЧПУ по шагу.
3. Подходит ли этот винт для тяжёлых порталов?
   Диаметр 20 мм обеспечивает приемлемую жёсткость, но при очень тяжёлых порталах целесообразно рассматривать более крупные типоразмеры.
4. Какой тип смазки предпочтителен для скоростной работы?
   Рекомендуются специализированные смазки для ШВП с учётом скоростей вращения и температуры в рабочей зоне.
