Винт ШВП 3205 SFU-R (диаметр 32 мм, шаг 5 мм) C7 в Москве

О товаре

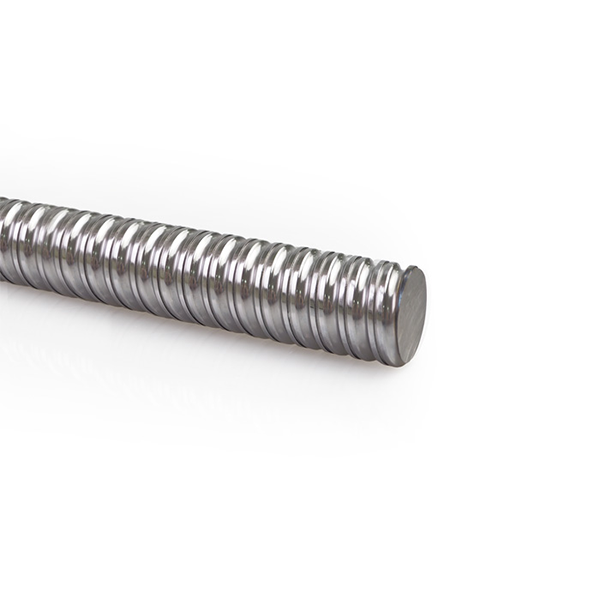

Винт ШВП SFUR3205 TECHNIX предназначен для тяжёлонагруженных осей станков и промышленных установок с повышенными требованиями к жёсткости. Диаметр 32 мм и шаг 5 мм позволяют надёжно передавать значительные осевые нагрузки при точной, «тонкой» подаче и высокой устойчивости к прогибу на больших длинах.

Расшифровка артикула

• SFU — серия шарико-винтовых передач с фланцевой гайкой и внутренней рециркуляцией шариков.
• R (Right-hand) — правая резьба винта.
• 3205 — диаметр винта 32 мм, шаг 5 мм линейного перемещения за один оборот.
• C7 — класс точности катаного винта, применяемый в большинстве силовых осей подачи.

Конструкция и устройство

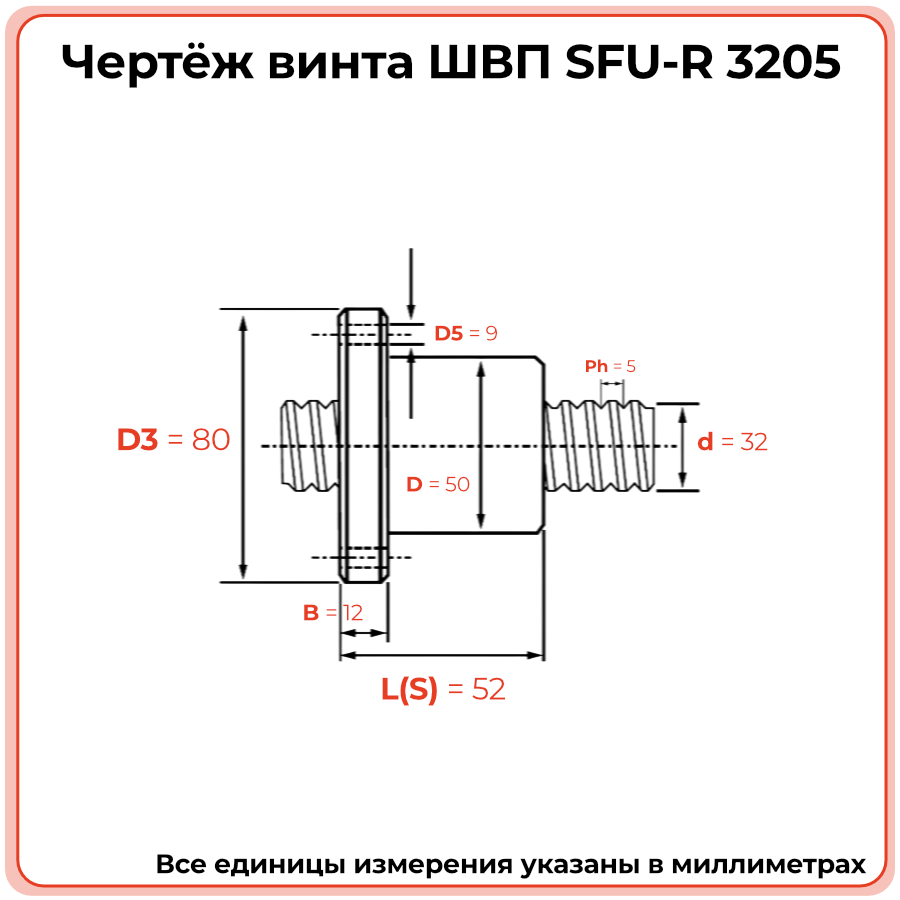

ШВП 3205 SFU-R представляет собой массивный стальной винт диаметром 32 мм с профилированными дорожками качения и фланцевой гайкой SFU. Внутренняя рециркуляция шариков диаметром 3,175 мм формирует замкнутый контур качения с высоким КПД и минимальными потерями на трение. Однозаходная резьба с шагом 5 мм обеспечивает высокий крутящий момент на линейное перемещение, что делает данный винт подходящим для тяжёлых осей резания и позиционирования.

Размерный ряд серии SFU-R C7

Винт SFUR3205TECHNIX относится к крупным типоразмерам серии SFU-R C7. В таблице приведён полный размерный ряд, текущая модель выделена.

Технические параметры и условия эксплуатации

ШВП 3205 SFU-R C7 предназначен для работы в тяжёлых режимах с высокими осевыми нагрузками и умеренными скоростями перемещения. Линейная подача 5 мм за оборот позволяет точно управлять движением даже при крупном типоразмере винта. Для надёжной эксплуатации требуется жёсткая система опор, защита от абразивных частиц и регламентированная смазка.

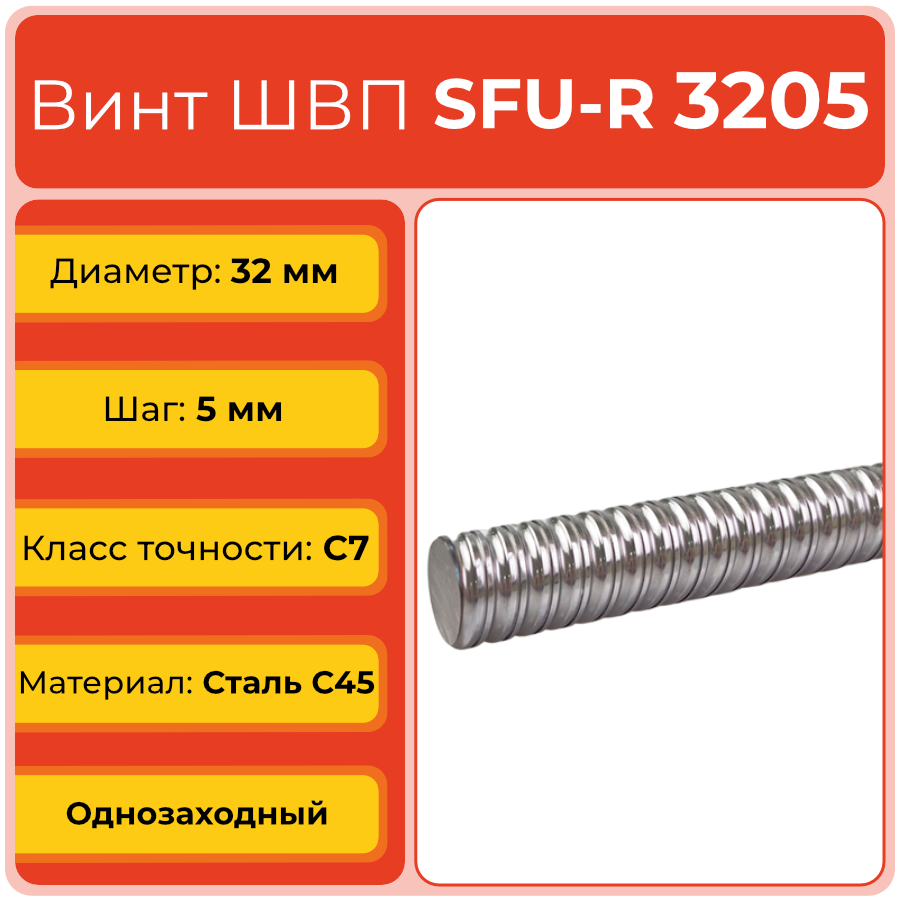

• Диаметр винта (d): 32 мм
• Шаг (ph): 5 мм
• Класс точности: C7 (катаный винт)
• Заходность резьбы: однозаходная
• Диаметр шариков (Dw): 3,175 мм
• Направление резьбы: правое (R)

Применяемость

Винт ШВП 3205 SFU-R C7 TECHNIX используется в приводах тяжёлых координатных столов, осей портальных станков и промышленных линий обработки, где критичны жёсткость, стабильность и высокий запас по нагрузке. Шаг 5 мм хорошо подходит для точных силовых осей.

• Тяжёлые металлообрабатывающие станки с ЧПУ.
• Портальные комплексы с большими массами и длинными ходами.
• Позиционирующие системы в тяжёлом машиностроении.
• Оси с повышенными требованиями к жёсткости и точности.

Аналоги

Винт ШВП SFUR3205TECHNIX имеет аналоги с диаметром 32 мм и шагом 5 мм у других производителей ШВП. При замене необходимо проверять не только диаметр и шаг, но и геометрию концов винта, габариты и крепление фланцевой гайки.

К совместимым решениям также могут относиться европейские шарико-винтовые передачи Rexroth, SKF и Steinmeyer при совпадении геометрии, класса точности и допустимых нагрузок. Перед заменой рекомендуется сверка по каталогам и расчётным диаграммам.

Часто задаваемые вопросы

1. Для каких узлов целесообразен переход на диаметр 32 мм?
   При росте длины осей, массы портала и режущих усилий, когда решения на 25 мм уже близки к пределам по прогибу и нагрузке.
2. Можно ли использовать SFUR3205TECHNIX на вертикальных осях?
   Да, при корректном расчёте нагрузок и подборе опор; большой диаметр способствует повышенной жёсткости вертикальной оси.
3. Насколько изменится динамика по сравнению с винтом 2505?
   Схожий шаг 5 мм сохраняет характер подачи, при этом увеличенный диаметр даёт больший запас по жёсткости и нагрузке.
4. Требуется ли специальная балансировка для длинных винтов 32 мм?
   Для больших длин и высоких скоростей балансировка рекомендуется для снижения вибраций и повышения ресурса узла.
