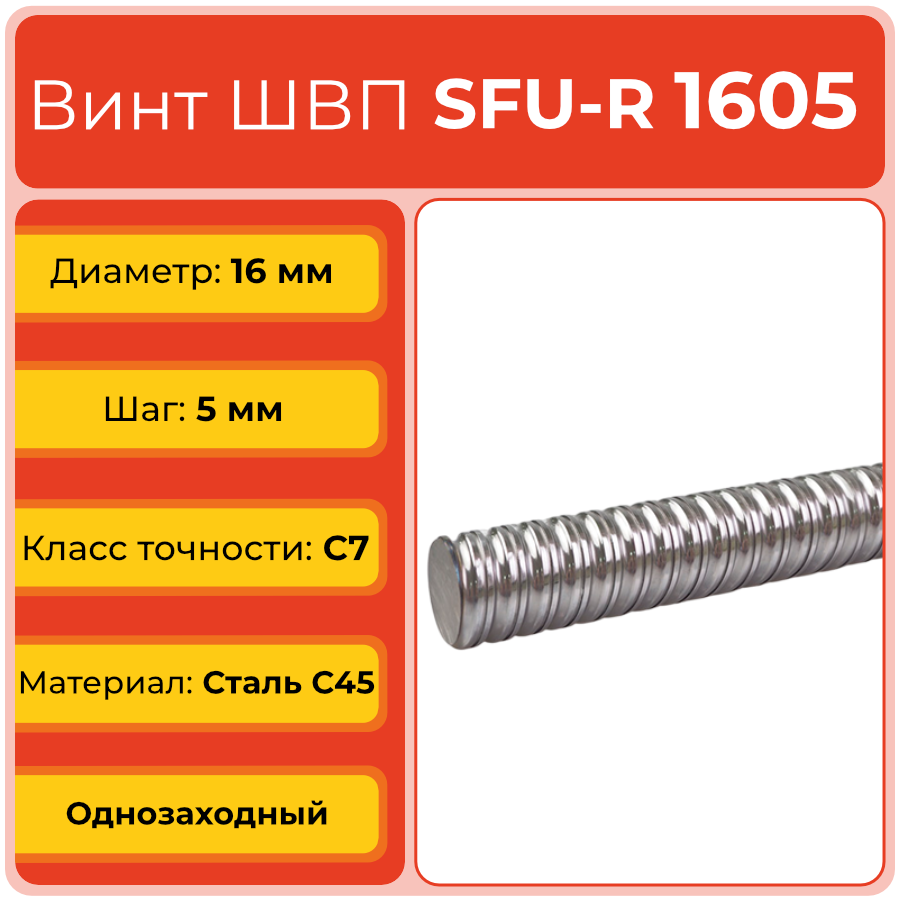

Винт ШВП 1605 SFU-R (диаметр 16 мм, шаг 5 мм) C7 в Москве

О товаре

Винт ШВП SFUR1605 TECHNIX применяется в приводах осей станков с ЧПУ, портальных фрезерных установках и линейных модулях, где важны сочетание грузоподъёмности и точности позиционирования. Универсальный шаг 5 мм обеспечивает комфортный баланс между скоростью перемещения и усилием на валу двигателя.

Расшифровка артикула

• SFU — серия шарико-винтовых передач с фланцевой гайкой и внутренней рециркуляцией шариков.
• R (Right-hand) — правая резьба винта; при вращении по часовой стрелке гайка перемещается «от привода».
• 1605 — типоразмер ШВП: диаметр винта 16 мм, шаг 5 мм линейного перемещения за один оборот.
• C7 — класс точности катаного винта, достаточный для большинства задач общего машиностроения и ЧПУ.

Конструкция и устройство

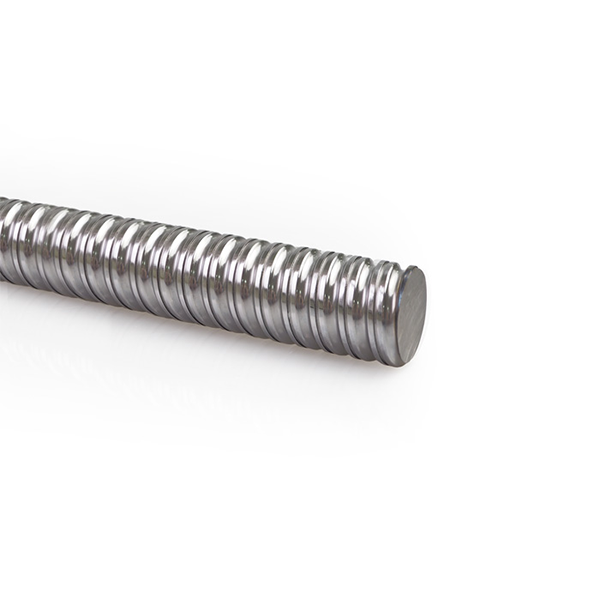

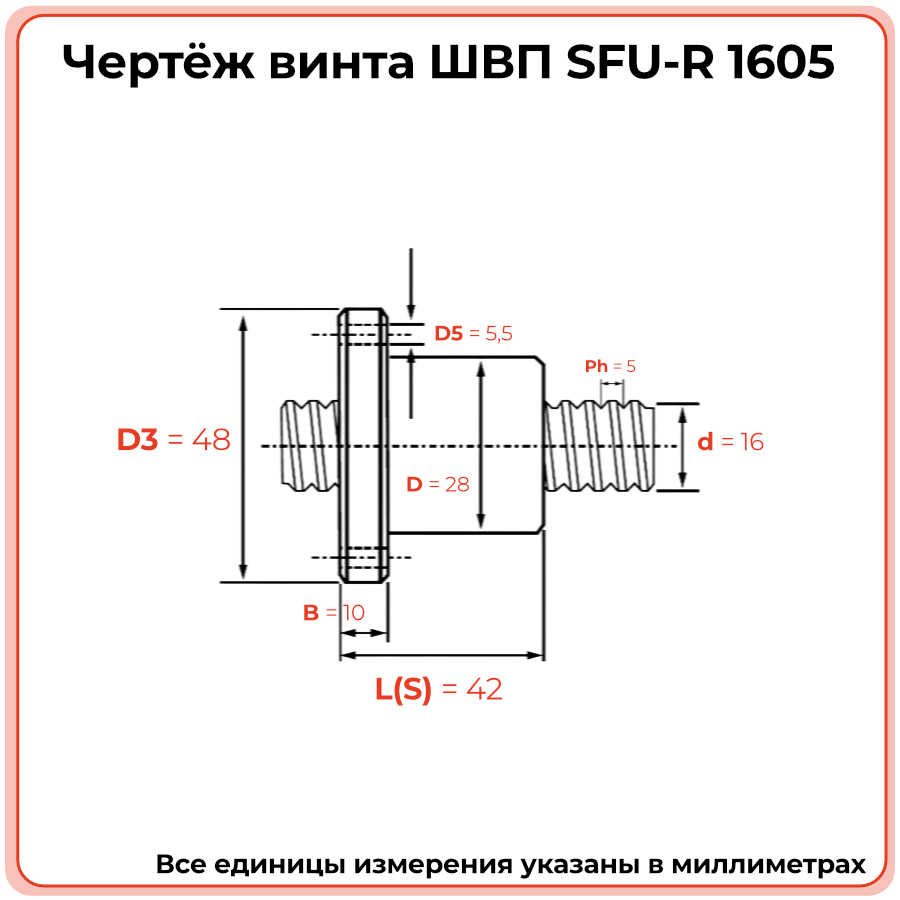

Шарико-винтовая передача 1605 SFU-R представляет собой стальной винт диаметром 16 мм с профилированными дорожками качения, работающий с компактной фланцевой гайкой SFU. Внутренняя рециркуляция шариков диаметром 3,175 мм формирует замкнутый контур качения и обеспечивает высокий КПД, снижая потери на трение по сравнению с винтами скольжения. Однозаходная резьба с шагом 5 мм даёт предсказуемую подачу и позволяет легко подбирать передаточные числа для шаговых и сервоприводов.

Размерный ряд серии SFU-R C7

Винт SFUR1605TECHNIX входит в линейку шарико-винтовых передач SFU-R C7 с различными диаметрами и шагами. Текущая модель выделена в таблице.

Технические параметры и условия эксплуатации

ШВП 1605 SFU-R C7 предназначен для работы в приводах осей с умеренными и средними нагрузками, обеспечивая точную подачу 5 мм за оборот при диаметре винта 16 мм. Такой типоразмер часто выбирают как стандартное решение для осей X и Y в небольших и средних станках с ЧПУ. Для сохранения ресурса необходима защита от стружки и абразива, корректный подбор смазки и соблюдение рекомендаций по максимальной частоте вращения.

• Диаметр винта (d): 16 мм
• Шаг (ph): 5 мм
• Класс точности: C7 (катаный винт)
• Заходность резьбы: однозаходная
• Диаметр шариков (Dw): 3,175 мм
• Направление резьбы: правое (R)

Применяемость

Винт ШВП 1605 SFU-R C7 TECHNIX используется в приводах линейного перемещения, где нужна стабильная точность и достаточная несущая способность при компактных габаритах. Типичный выбор для осей X/Y настольных и лёгких портальных станков, а также для линейных модулей и подающих механизмов.

• Настольные и лёгкие портальные станки с ЧПУ.
• Линейные модули позиционирования и подачи.
• Автоматизированные сборочные и транспортные линии.
• Переоснащение существующих механизмов с винтами скольжения.

Аналоги

Винт ШВП SFUR1605TECHNIX имеет аналоги у других производителей шарико-винтовых передач с диаметром 16 мм, шагом 5 мм и сопоставимым классом точности. Перед подбором замены требуется сверка присоединительных размеров винта, гайки и типа обработки концов.

К совместимым решениям также могут относиться европейские шарико-винтовые передачи Rexroth, SKF и Steinmeyer при совпадении геометрии винта, шага, длины, исполнения гайки, присоединительных размеров и класса точности. Соответствие необходимо подтверждать по каталожным данным и расчётным нагрузкам конкретной модели.

Часто задаваемые вопросы

1. Для каких осей чаще всего выбирают винт 1605 SFU-R?
   Чаще всего для осей X и Y малых и средних станков с ЧПУ, где важны точность и достаточная жёсткость.
2. Подходит ли 1605 SFU-R для оси Z?
   Возможна работа на вертикальной оси при корректном подборе диаметра, опор и приводов с учётом массы узла.
3. Чем шаг 5 мм отличается от шага 10 мм по поведению привода?
   При шаге 5 мм на один оборот получается меньшая линейная подача и выше доступное усилие при том же моменте двигателя.
4. Можно ли заменить существующий ШВП 1605 на SFUR1605TECHNIX без переделки узла?
   При совпадении диаметра, шага, длины и присоединительных размеров такая замена, как правило, возможна, но требует проверки по чертежам.
