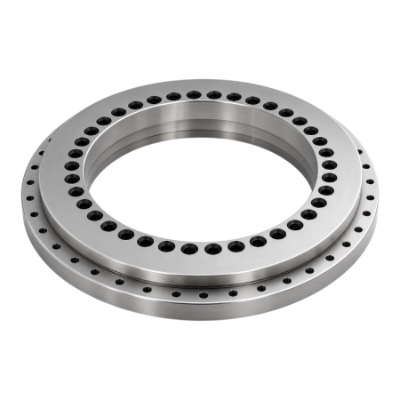

О поворотных кругах серии YRT
Опорно-поворотное устройство (ОПУ) серии YRT — это комбинированный подшипник, специально разработанный для высокоточных поворотных столов и делительных головок станков с ЧПУ. Конструкция объединяет радиально-упорные и упорные подшипники в едином узле, что позволяет воспринимать комплексные нагрузки при минимальных габаритах. В каталоге TECHNIX представлены ОПУ серии YRT в широком диапазоне типоразмеров с предварительным натягом для исключения люфтов.
ОПУ серии YRT применяются в станках с ЧПУ, поворотных столах, делительных головках, сварочных позиционерах, промышленных роботах и измерительном оборудовании, где критичны точность позиционирования, высокая жесткость узла и способность воспринимать опрокидывающие моменты.
- Конструкция включает два ряда радиальных роликов, один ряд осевых роликов и сепараторы для равномерного распределения нагрузки.
- Серия YRT — стандартное исполнение для большинства поворотных столов и делительных головок.
- Для защиты от пыли и СОЖ применяются контактные уплотнения, а для монтажа — сквозные отверстия во внешних и внутренних кольцах.
- ОПУ поставляются с заводской смазкой и предварительным натягом, готовыми к установке без дополнительной регулировки.
Назначение
Назначение ОПУ серии YRT — обеспечить высокоточное вращение поворотного стола или делительной головки при одновременном восприятии осевых, радиальных нагрузок и значительных опрокидывающих моментов. За счет предварительного натяга и прецизионной обработки дорожек качения узел исключает люфты и биения, обеспечивая микронную точность позиционирования.
- Обеспечение точного углового позиционирования при фрезеровании, сверлении и токарной обработке.
- Восприятие комплексных нагрузок от массы стола, заготовки и сил резания.
- Повышение жесткости системы и снижение вибраций при обработке.
- Обеспечение повторяемости позиционирования и стабильности работы станков с ЧПУ.
Конструкция
Конструктивно ОПУ серии YRT представляет собой комбинированный подшипник, состоящий из наружного и внутреннего колец, двух рядов радиальных цилиндрических роликов, одного ряда осевых цилиндрических роликов и сепараторов. Предварительный натяг исключает зазоры и обеспечивает высокую жесткость узла.
- Наружное и внутреннее кольца — прецизионная обработка дорожек качения, монтажные отверстия для крепления.
- Два ряда радиальных роликов — воспринимают радиальные нагрузки и опрокидывающие моменты.
- Один ряд осевых роликов — воспринимает осевые нагрузки в обоих направлениях.
- Сепараторы из полиамида или латуни — равномерное распределение роликов и снижение трения.
- Контактные уплотнения — защита от пыли, стружки и СОЖ, удержание смазки внутри узла.
Преимущества
- Комплексное восприятие осевых, радиальных нагрузок и опрокидывающих моментов в одном узле.
- Высокая жесткость и микронная точность позиционирования за счет предварительного натяга.
- Компактная конструкция позволяет создавать мощные узлы в ограниченном пространстве.
- Готовность к монтажу — наличие монтажных отверстий, уплотнений и заводской смазки.
- Длительный ресурс и стабильность работы при правильном подборе и эксплуатации.
Где применяются
ОПУ серии YRT используют в оборудовании, где критичны точность углового позиционирования и жесткость узла: в поворотных столах и делительных головках станков с ЧПУ, сварочных позиционерах, промышленных роботах, измерительных машинах, медицинском оборудовании и антенных поворотных устройствах. Для стабильной работы важно правильно подобрать типоразмер ОПУ под расчетные нагрузки и габариты стола.
Диапазон и серии
В ассортименте TECHNIX представлены ОПУ серии YRT в типоразмерах от YRT50 до YRT1030 с наружными диаметрами от 50 до 1030 мм.
Как заказать и купить ОПУ серии YRT TECHNIX
В TECHNIX можно заказать и купить ОПУ серии YRT с поставкой по РФ. Для быстрого подбора направьте артикул, требуемый типоразмер, расчетные нагрузки (осевую, радиальную, опрокидывающий момент), скорость вращения и условия эксплуатации узла.
- Подбор ОПУ серии YRT под существующий поворотный стол или делительную головку.
- Помощь в расчете нагрузок и выборе типоразмера для новых проектов.
- Отгрузка по России, консультации по монтажу и эксплуатации.
Для комплексного подбора рекомендуем перейти в раздел Опорно-поворотные устройства, посмотреть другие серии ОПУ, воспользоваться базой знаний и материалами по расчету нагрузок и монтажу. Если нужна помощь в выборе, оформите заявку на сайте — специалисты TECHNIX подберут ОПУ серии YRT под вашу задачу и организуют поставку по России.
