Винт ШВП 6310 SFU-R (диаметр 63 мм, шаг 10 мм) C7 в Москве

О товаре

Винт ШВП SFUR6310 TECHNIX — специализированное решение для сверхтяжёлых промышленных осей и крупногабаритных портальных конструкций. Диаметр 63 мм в сочетании с шагом 10 мм обеспечивает максимальную жёсткость, огромный запас по нагрузке и высокую надёжность при эксплуатации в тяжёлых условиях.

Расшифровка артикула

• SFU — серия шарико-винтовых передач с фланцевой гайкой и внутренней рециркуляцией шариков.
• R (Right-hand) — правая резьба винта.
• 6310 — диаметр винта 63 мм, шаг 10 мм линейного перемещения за один оборот.
• C7 — класс точности катаного винта для особо тяжёлого промышленного применения.

Конструкция и устройство

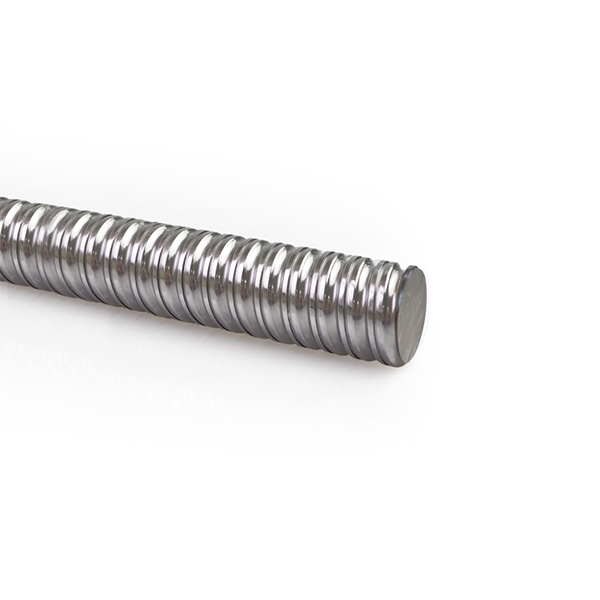

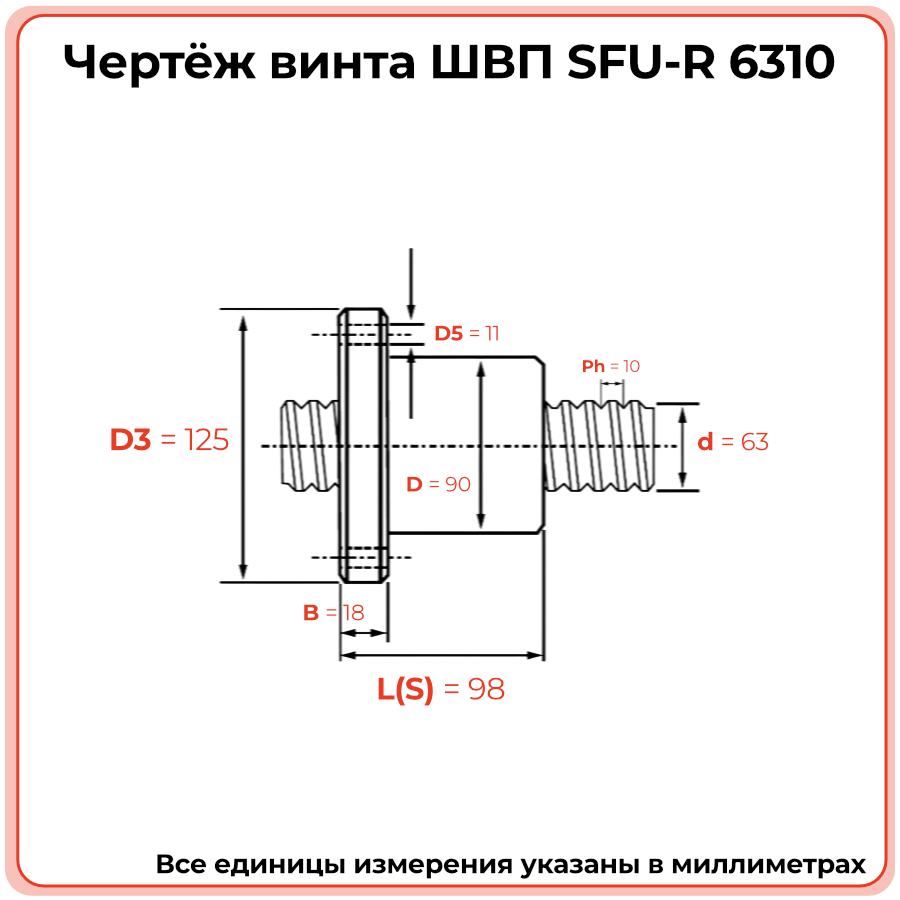

ШВП 6310 SFU-R представляет собой сверхмощный стальной винт диаметром 63 мм с многозаходной резьбой и фланцевой гайкой SFU. Внутренняя рециркуляция шариков диаметром 6,35 мм позволяет передавать колоссальные осевые нагрузки при высоком КПД. Большой диаметр и шаг 10 мм обеспечивают устойчивость к прогибу на больших длинах и приемлемые скорости перемещения тяжёлых порталов и узлов.

Размерный ряд серии SFU-R C7

Винт SFUR6310TECHNIX завершает линейку крупных типоразмеров серии SFU-R C7. В таблице он выделен среди других исполнений.

Технические параметры и условия эксплуатации

ШВП 6310 SFU-R C7 обеспечивает линейную подачу 10 мм за оборот при диаметре 63 мм и рассчитан на максимальные осевые нагрузки. Эксплуатация таких винтов требует особо жёстких опор, точной юстировки, системы постоянной смазки и обязательной защиты от загрязнений. Рекомендуется проводить предварительные расчёты на прогиб и критическую частоту вращения.

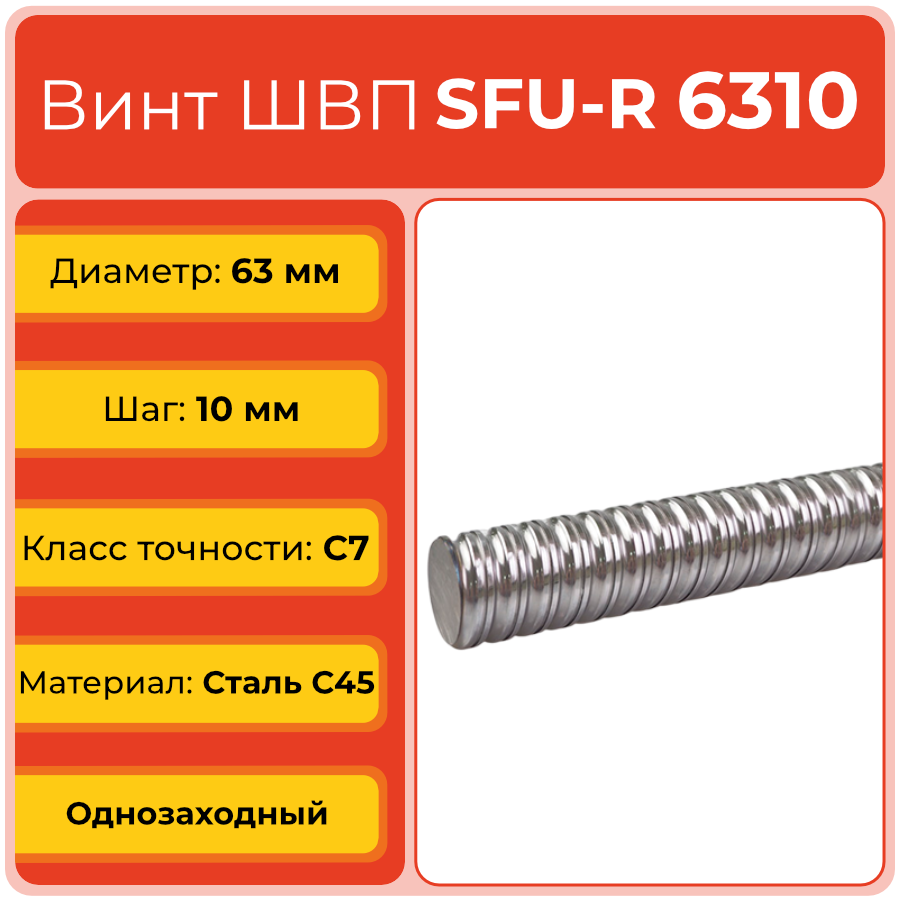

• Диаметр винта (d): 63 мм
• Шаг (ph): 10 мм
• Класс точности: C7 (катаный винт)
• Заходность резьбы: однозаходная
• Диаметр шариков (Dw): 6,35 мм
• Направление резьбы: правое (R)

Применяемость

Винт ШВП 6310 SFU-R C7 TECHNIX используется в наиболее тяжёлых и ответственных узлах: приводах очень крупных порталов, мостовых конструкций, тяжёлых подъёмно-поворотных механизмов. Это нишевое решение для отраслей, работающих с особо габаритными и тяжёлыми изделиями.

• Сверхкрупные портальные и мостовые станки.
• Системы перемещения и позиционирования крупногабаритных изделий.
• Подъёмно-транспортные механизмы с точным позиционированием.
• Специализированные комплексы тяжёлого машиностроения.

Аналоги

Винт ШВП SFUR6310TECHNIX имеет ограниченное число аналогов на рынке, так как относится к категории особо крупногабаритных ШВП. Подбор взаимозаменяемых моделей требует детального сопоставления чертежей, расчётных нагрузок и условий эксплуатации.

К совместимым решениям также могут относиться европейские шарико-винтовые передачи Rexroth, SKF и Steinmeyer, выпускающие крупногабаритные ШВП. Подбор аналога выполняется только по каталожным данным и результатам инженерных расчётов.

Часто задаваемые вопросы

1. В каких случаях действительно нужен диаметр 63 мм?
   Когда масса портала или перемещаемого узла и длина оси таковы, что даже винты 40–50 мм не обеспечивают требуемую жёсткость и запас по нагрузке.
2. Можно ли заменить SFUR6310TECHNIX винтом меньшего диаметра?
   Как правило, нет — это приведёт к недопустимому снижению жёсткости и ресурса, решение возможно только на основе расчёта.
3. Насколько требовательны такие винты к монтажу?
   Максимально: любая несоосность и перекос приводят к резкому росту нагрузок и ускоренному износу узла.
4. Насколько оправдан шаг 10 мм при таком диаметре?
   Шаг 10 мм позволяет снизить частоту вращения привода при сохранении приемлемой скорости, что важно для тяжёлых систем.
