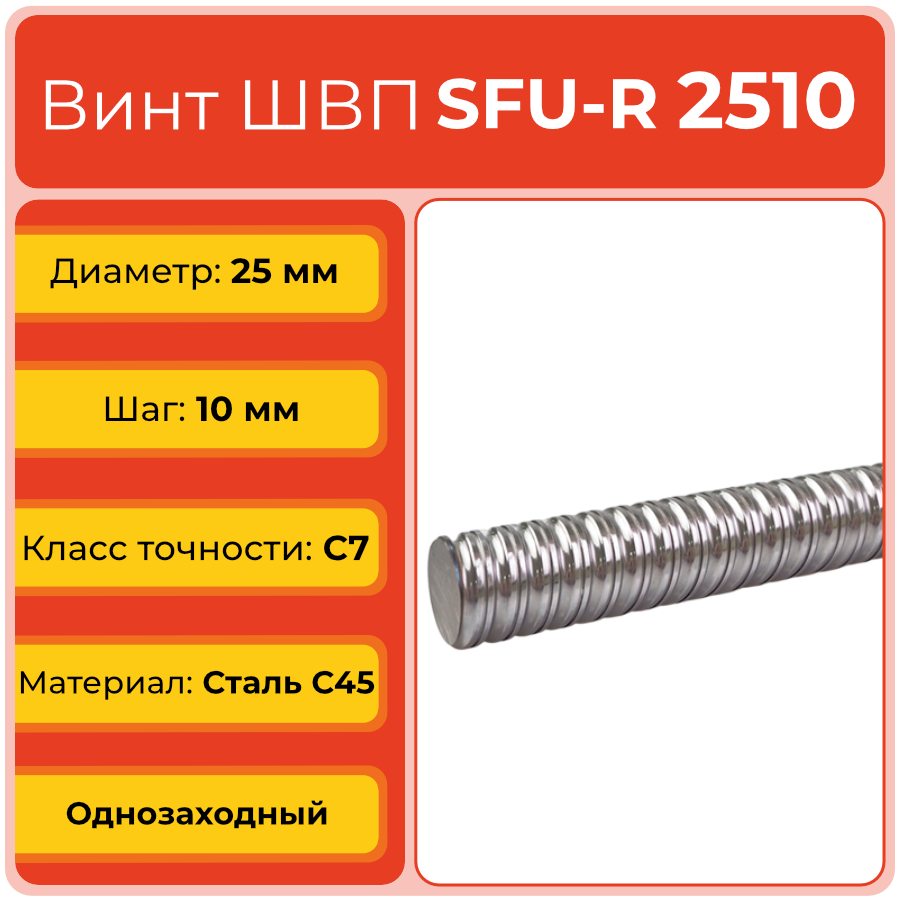

Винт ШВП 2510 SFU-R (диаметр 25 мм, шаг 10 мм) C7 в Москве

О товаре

Винт ШВП SFUR2510 TECHNIX предназначен для скоростных и одновременно нагруженных осей промышленного оборудования. Большой диаметр 25 мм обеспечивает высокую жёсткость и допустимые нагрузки, а шаг 10 мм позволяет достигать значительных скоростей линейного перемещения без выхода на предельные обороты двигателя.

Расшифровка артикула

• SFU — серия шарико-винтовых передач с фланцевой гайкой и внутренней рециркуляцией шариков.
• R (Right-hand) — правая резьба винта.
• 2510 — типоразмер ШВП: диаметр винта 25 мм, шаг 10 мм линейного перемещения за один оборот.
• C7 — класс точности катаного винта, подходящий для большинства осей подачи и перемещения заготовок.

Конструкция и устройство

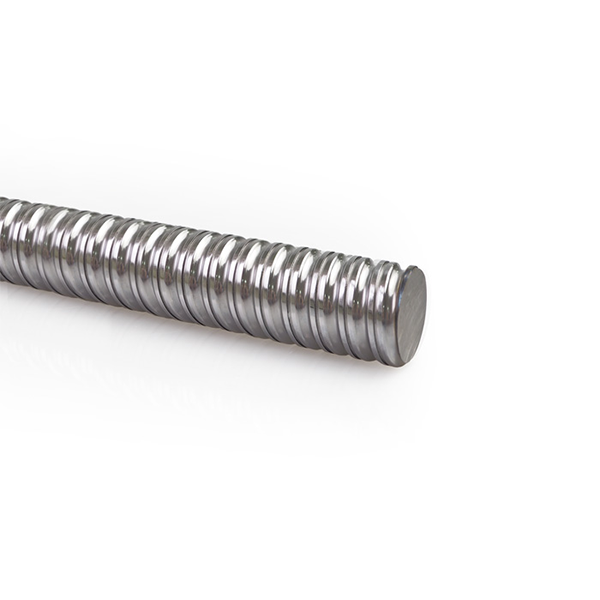

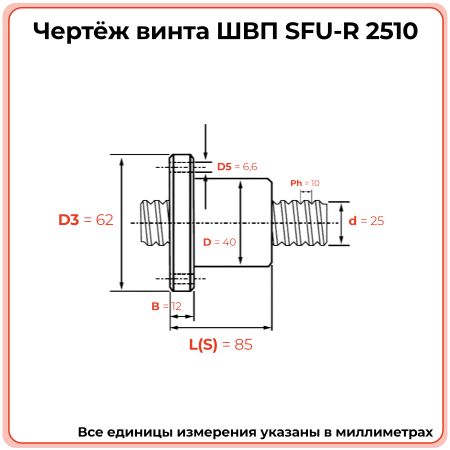

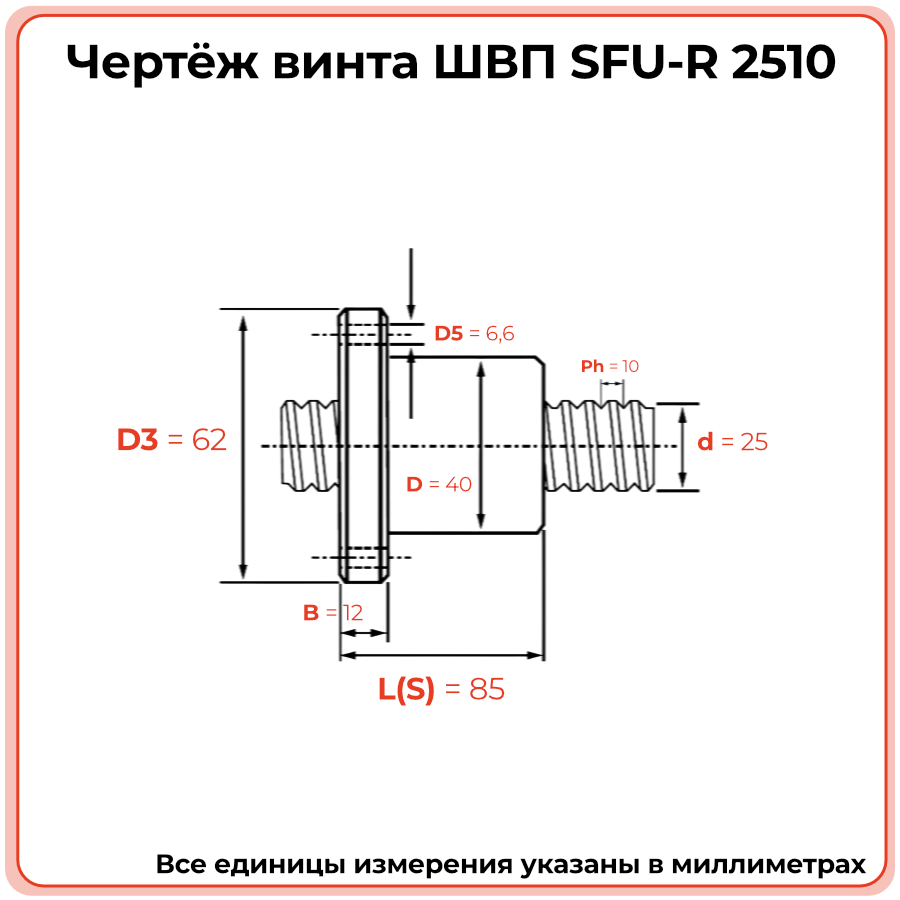

ШВП 2510 SFU-R представляет собой массивный винт диаметром 25 мм с многозаходным профилем резьбы и фланцевой гайкой SFU с внутренней рециркуляцией шариков диаметром 3,175 мм. Шаг 10 мм достигается за счёт многозаходной геометрии, что позволяет сочетать высокие линейные скорости с хорошей передаваемой нагрузкой. Конструкция ориентирована на работу в составе тяжёлых портальных систем и промышленных линий с повышенными требованиями к производительности.

Размерный ряд серии SFU-R C7

Винт SFUR2510TECHNIX относится к группе тяжёлых и скоростных исполнений серии SFU-R C7. В таблице ниже текущая модель выделена.

Технические параметры и условия эксплуатации

ШВП 2510 SFU-R C7 обеспечивает линейную подачу 10 мм за оборот и рассчитан на эксплуатацию в режимах, где одновременно присутствуют значительные нагрузки и высокие скорости перемещения. Большой диаметр винта снижает риск прогиба, а шаг 10 мм позволяет уменьшить частоту вращения привода при тех же скоростях линейного перемещения. Для надёжной работы необходима точная юстировка, защита от загрязнений и применение качественной смазки.

• Диаметр винта (d): 25 мм
• Шаг (ph): 10 мм
• Класс точности: C7 (катаный винт)
• Заходность резьбы: однозаходная
• Диаметр шариков (Dw): 3,175 мм
• Направление резьбы: правое (R)

Применяемость

Винт ШВП 2510 SFU-R C7 TECHNIX используется в высокопроизводительном оборудовании: тяжёлых портальных станках, силовых осях подачи и комплексах, где необходимо сочетать высокую скорость хода с высокой несущей способностью. Решение подходит для современных линий металло- и деревообработки, а также для перемещения габаритных заготовок.

• Тяжёлые портальные и консольные станки с ЧПУ.
• Скоростные оси подачи в промышленном оборудовании.
• Линии позиционирования габаритных и тяжёлых заготовок.
• Модернизация осей, где одновременно требуется ускорить перемещения и повысить жёсткость.

Аналоги

Винт ШВП SFUR2510TECHNIX имеет аналоги у производителей шарико-винтовых передач с диаметром 25 мм и шагом 10 мм. При подборе совместимого решения необходимо проверить исполнение гайки, геометрию концов винта и соответствие допустимых нагрузок.

К совместимым решениям также могут относиться европейские шарико-винтовые передачи Rexroth, SKF и Steinmeyer при совпадении геометрических параметров, класса точности и расчётных нагрузок. Подбор выполняется по каталогам производителей и данным расчёта кинематики привода.

Часто задаваемые вопросы

1. В чём ключевое отличие 2510 от 2505?
   2510 обеспечивает вдвое больший ход за один оборот, что повышает скорость перемещения при схожей несущей способности.
2. Можно ли перейти с 2505 на 2510 без механической доработки?
   При совпадающих посадочных размерах винта и гайки это возможно, но потребуется перенастройка привода и ЧПУ по шагу и скоростям.
3. Подходит ли 2510 для силовых вертикальных осей?
   Да, при корректном расчёте нагрузки и выборе опор, но из-за большого шага особое внимание уделяется системе удержания по оси.
4. Насколько критична балансировка длинного винта 25 мм при высоких скоростях?
   При скоростной работе требуется контролировать биение и возможна динамическая балансировка для исключения вибраций.
