Винт ШВП 4005 SFU-R (диаметр 40 мм, шаг 5 мм) C7 в Москве

О товаре

Винт ШВП SFUR4005 TECHNIX — это решение для максимально жёстких и нагруженных осей тяжёлых станков и промышленных комплексов. Крупный диаметр 40 мм и «тонкий» шаг 5 мм обеспечивают высокую несущую способность, устойчивость к прогибу и точную подачу даже при работе с массивными порталами и заготовками.

Расшифровка артикула

• SFU — серия шарико-винтовых передач с фланцевой гайкой и внутренней рециркуляцией шариков.
• R (Right-hand) — правая резьба винта.
• 4005 — диаметр винта 40 мм, шаг 5 мм линейного перемещения за один оборот.
• C7 — класс точности катаного винта для силовых промышленных осей.

Конструкция и устройство

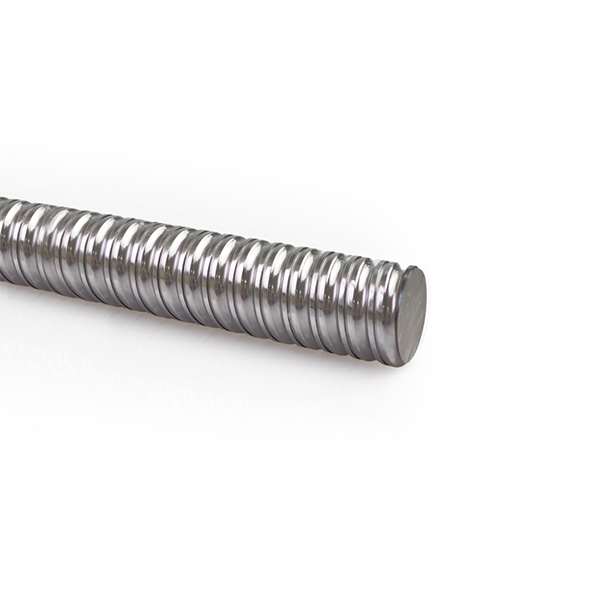

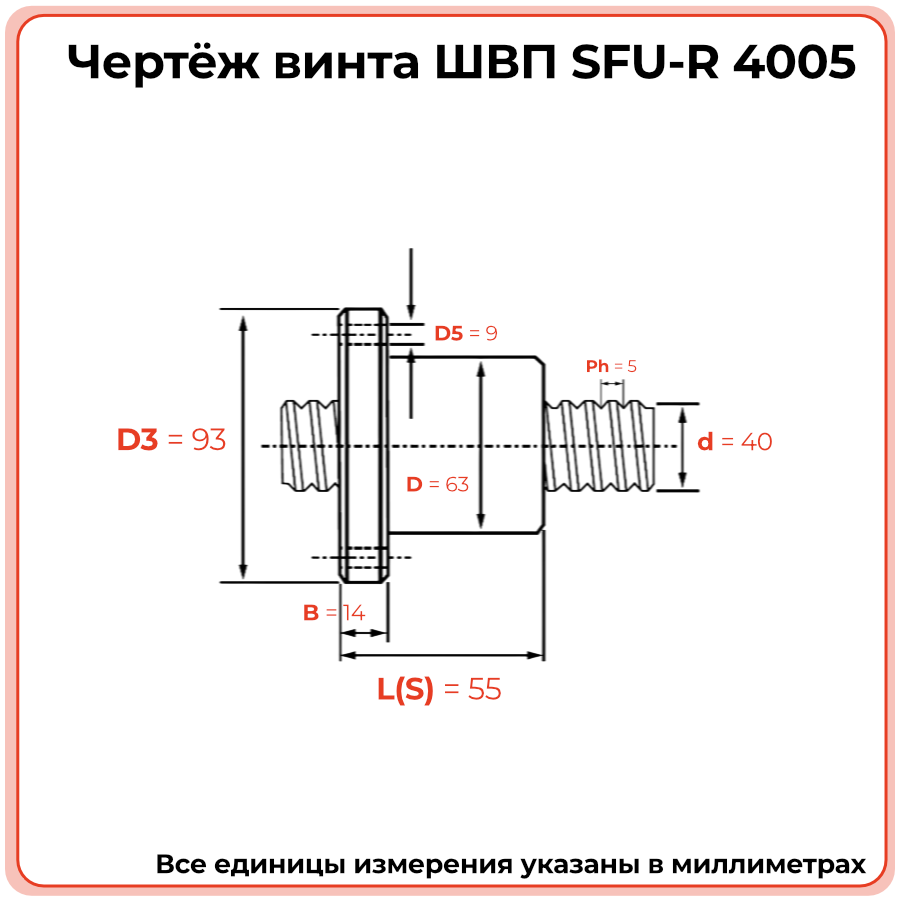

ШВП 4005 SFU-R представляет собой массивный стальной винт диаметром 40 мм с профилированными дорожками качения и фланцевой гайкой SFU. Внутренняя рециркуляция шариков диаметром 3,175 мм обеспечивает высокую контактную жёсткость и ресурс. Однозаходная резьба с шагом 5 мм позволяет реализовать точную дозированную подачу при очень большом запасе по нагрузке и жёсткости.

Размерный ряд серии SFU-R C7

Винт SFUR4005TECHNIX относится к группе особо мощных исполнений серии SFU-R C7. В таблице ниже он выделен среди других типоразмеров.

Технические параметры и условия эксплуатации

ШВП 4005 SFU-R C7 рассчитан на передачу высоких осевых нагрузок при небольшом шаге 5 мм. Такой винт устанавливается в максимально жёстких приводах с большими массами и высокими моментами резания. Для стабильной работы необходима усиленная система опор, жёсткие корпуса и регулярный контроль состояния смазки и защитных устройств.

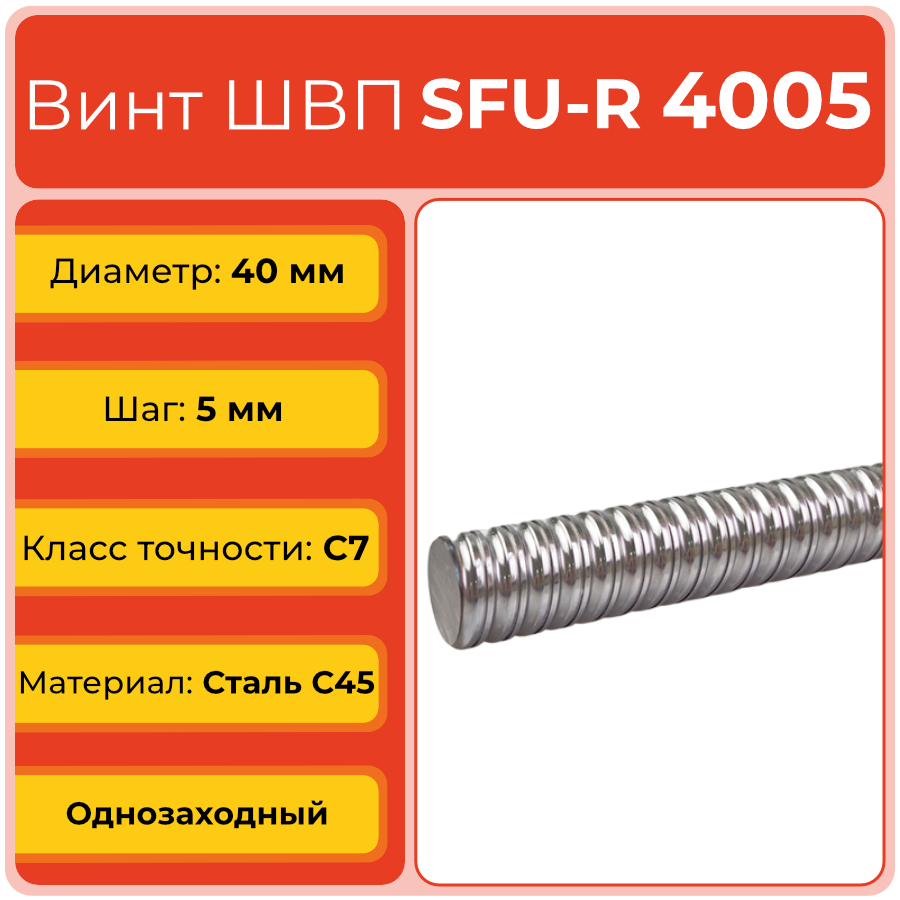

• Диаметр винта (d): 40 мм
• Шаг (ph): 5 мм
• Класс точности: C7 (катаный винт)
• Заходность резьбы: однозаходная
• Диаметр шариков (Dw): 3,175 мм
• Направление резьбы: правое (R)

Применяемость

Винт ШВП 4005 SFU-R C7 TECHNIX применяется в особо тяжёлых координатных и портальных станках, а также в приводах ответственных узлов промышленного оборудования. Точный малый шаг удобен для силовых осей, где критично управляемое перемещение под большой нагрузкой.

• Крупные портальные станки и обрабатывающие центры.
• Оси тяжёлых координатных столов и суппортов.
• Силовые приводы перемещения габаритных заготовок.
• Оснащение и модернизация тяжёлых станков с винтами скольжения.

Аналоги

Винт ШВП SFUR4005TECHNIX имеет аналоги диаметром 40 мм и шагом 5 мм у других производителей. Подбор прямых замен требует тщательной проверки всех посадочных размеров и характеристик по допустимым нагрузкам.

К совместимым решениям могут относиться европейские шарико-винтовые передачи Rexroth, SKF и Steinmeyer при полном совпадении геометрии, класса точности и расчётных нагрузок. Рекомендуется использовать каталоги производителей для подтверждения взаимозаменяемости.

Часто задаваемые вопросы

1. Где оправдано применение винта диаметром 40 мм?
   На тяжёлых осях с большими пролётами и высокими силами резания, где меньшие диаметры уже не обеспечивают нужную жёсткость.
2. Как изменится динамика по сравнению с 3205?
   При том же шаге 5 мм характер подачи сохраняется, но возрастает жёсткость и запас по нагрузке, увеличиваются требования к приводу и опорам.
3. Подходит ли 4005 для вертикальных осей?
   Да, при учёте массы и правильном подборе опор и привода; крупный диаметр благоприятен для жёсткости вертикальной оси.
4. Насколько критична точность установки такого винта?
   Высока: даже небольшие несоосности на крупных диаметрах приводят к росту нагрузок и ускоренному износу.
