О товаре
Винт ШВП SFUR5010 TECHNIX — решение для сверхтяжёлых промышленных осей и крупногабаритного оборудования. Диаметр 50 мм и шаг 10 мм обеспечивают сочетание огромной несущей способности, высокой жёсткости и достойной скорости линейного перемещения.
Расшифровка артикула
- SFU — серия шарико-винтовых передач с фланцевой гайкой и внутренней рециркуляцией шариков.
- R (Right-hand) — правая резьба винта.
- 5010 — диаметр винта 50 мм, шаг 10 мм линейного перемещения за один оборот.
- C7 — класс точности катаного винта, применяемый в тяжёлых промышленных осях.
Конструкция и устройство

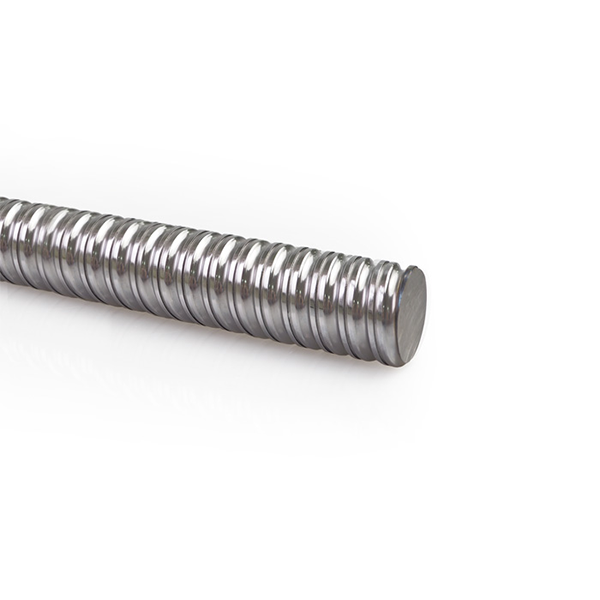

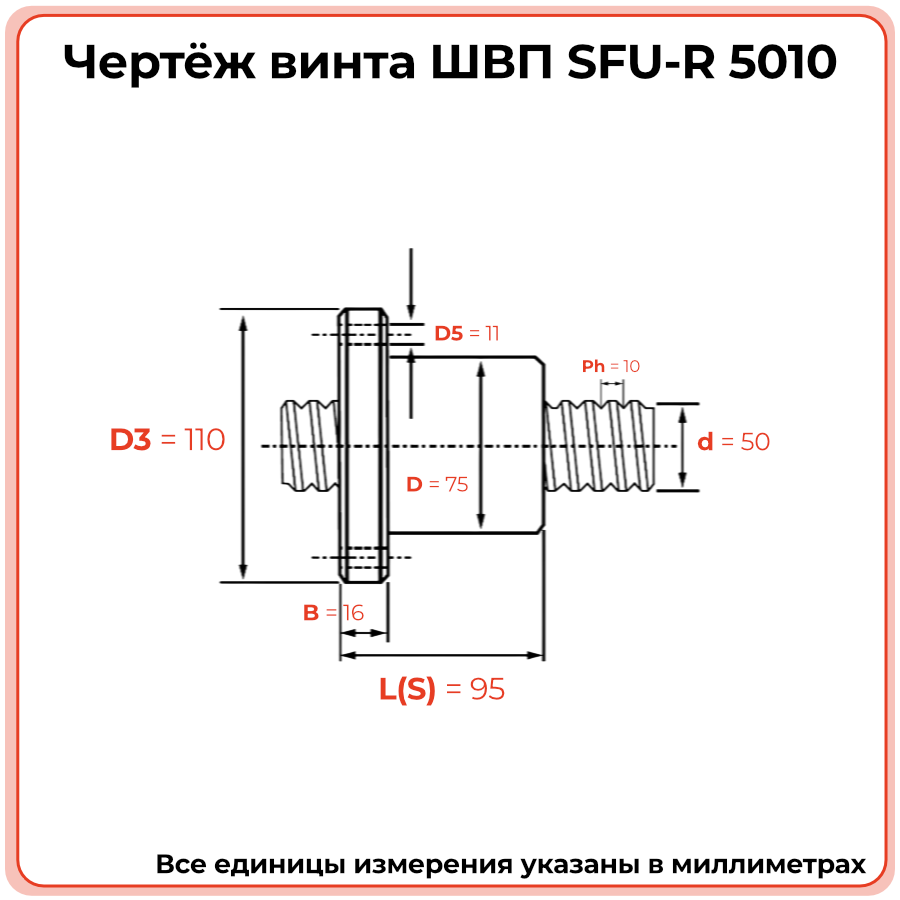

ШВП 5010 SFU-R представляет собой крайне жёсткий стальной винт диаметром 50 мм с многозаходной резьбой и фланцевой гайкой SFU. Внутренняя рециркуляция шариков диаметром 6,35 мм обеспечивает передачу очень высоких осевых нагрузок при высоком КПД. Крупный диаметр снижает риск прогиба даже на больших длинах, а шаг 10 мм позволяет сохранять приемлемые скорости перемещения массивных узлов.
Размерный ряд серии SFU-R C7
Винт SFUR5010TECHNIX относится к наиболее крупным решениям серии SFU-R C7. В таблице он выделен среди других типоразмеров.
| Модель | Диаметр, мм | Шаг, мм | Класс точности | Заходность |
|---|---|---|---|---|
| SFUR1204TECHNIX | 12 | 4 | C7 | однозаходная |
| SFUR1605TECHNIX | 16 | 5 | C7 | однозаходная |
| SFUR1610TECHNIX | 16 | 10 | C7 | двухзаходная |
| SFUR2005TECHNIX | 20 | 5 | C7 | однозаходная |
| SFUR2010TECHNIX | 20 | 10 | C7 | двухзаходная |
| SFUR2505TECHNIX | 25 | 5 | C7 | однозаходная |
| SFUR2510TECHNIX | 25 | 10 | C7 | однозаходная |
| SFUR3205TECHNIX | 32 | 5 | C7 | однозаходная |
| SFUR3210TECHNIX | 32 | 10 | C7 | однозаходная |
| SFUR4005TECHNIX | 40 | 5 | C7 | однозаходная |
| SFUR4010TECHNIX | 40 | 10 | C7 | однозаходная |
| SFUR5010TECHNIX | 50 | 10 | C7 | однозаходная |
| SFUR6310TECHNIX | 63 | 10 | C7 | однозаходная |
Технические параметры и условия эксплуатации
ШВП 5010 SFU-R C7 обеспечивает линейную подачу 10 мм за оборот при очень крупном диаметре 50 мм и рассчитан на экстремальные по величине осевые нагрузки. Для корректной эксплуатации необходимы усиленные корпуса и опоры, тщательная юстировка, защита от загрязнений, контролируемая смазка и соблюдение рекомендаций по максимальной частоте вращения.
- Диаметр винта (d): 50 мм
- Шаг (ph): 10 мм
- Класс точности: C7 (катаный винт)
- Заходность резьбы: однозаходная
- Диаметр шариков (Dw): 6,35 мм
- Направление резьбы: правое (R)
Применяемость
Винт ШВП 5010 SFU-R C7 TECHNIX используется в особо тяжёлом машиностроении: в приводах габаритных порталов, транспортно-позиционирующих системах и линиях обработки крупногабаритных изделий. Сочетает высокую нагрузочную способность и приемлемую скорость перемещения.
- Сверхтяжёлые портальные и мостовые станки.
- Приводы перемещения крупных заготовок и модулей.
- Автоматизированные линии тяжёлого машиностроения.
- Оснащение и модернизация особо нагруженных осей.
Аналоги
Винт ШВП SFUR5010TECHNIX имеет аналоги диаметром 50 мм и шагом 10 мм у других производителей. Замена возможна только после детальной сверки чертежей и допускаемых нагрузок, так как речь идёт о высоконагруженных ответственных узлах.
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| TBI Motion | SCR5010FC7 | Аналог по диаметру и шагу |
| HIWIN | R50-10-0.05 | Аналог по геометрии и классу точности |
| Прочие производители ШВП | SFU5010 C7 | Потенциальный аналог, требуется проверка |
К совместимым решениям также относятся европейские шарико-винтовые передачи Rexroth, SKF и Steinmeyer при совпадении геометрии, допусков и расчётных нагрузок. На таких типоразмерах особенно важно использовать официальные каталоги и расчёты производителя.
Часто задаваемые вопросы
- Когда оправдан переход на диаметр 50 мм?
Когда длина оси, масса подвижных частей и нагрузки выходят за рамки типоразмеров 32–40 мм. - Можно ли использовать SFUR5010TECHNIX в вертикальных приводах?
Да, при корректном расчёте, но требования к опорам, приводу и системам безопасности существенно возрастают. - Насколько требовательны такие винты к качеству смазки?
Критически: из-за высоких нагрузок и больших контактных напряжений качество и режим смазки напрямую определяют ресурс. - Есть ли смысл в шаге 10 мм на таком диаметре?
Да, шаг 10 мм позволяет сохранять приемлемые скорости перемещения при разумных оборотах и моментах привода.
