Винт ШВП 2505 SFU-R (диаметр 25 мм, шаг 5 мм) C7 в Москве

О товаре

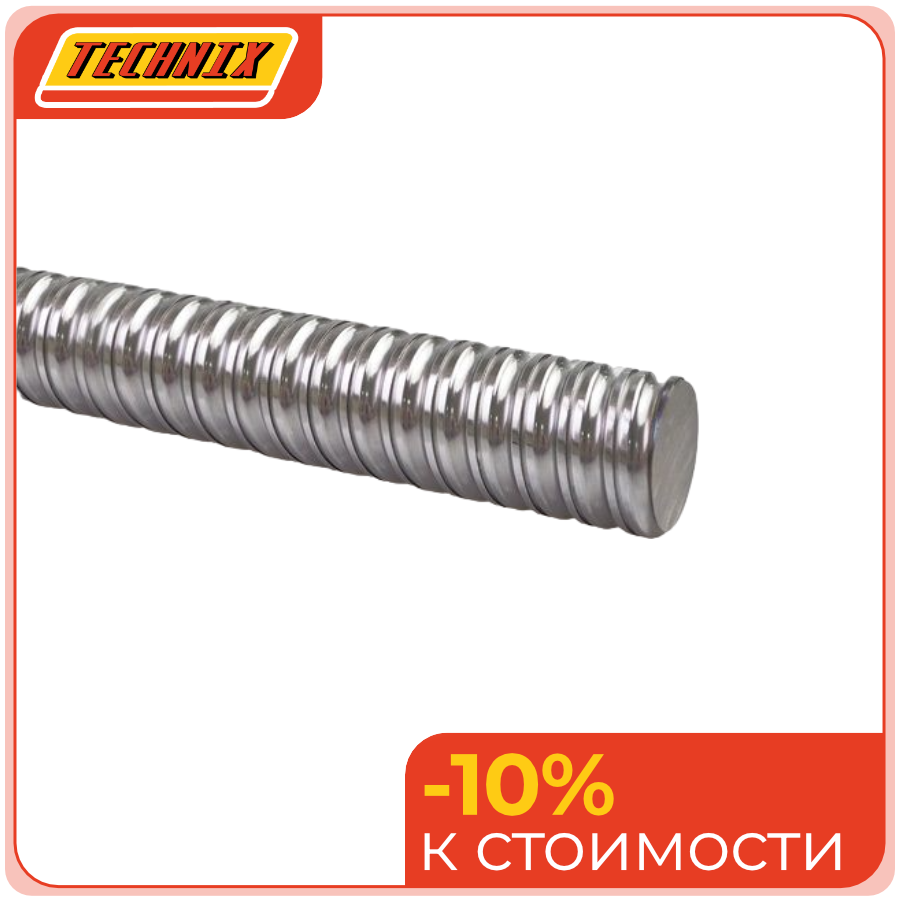

Винт ШВП SFUR2505 TECHNIX предназначен для нагруженных осей станков и промышленных механизмов, где требуется повышенная жёсткость и надёжность. Диаметр 25 мм в сочетании с шагом 5 мм обеспечивает высокую несущую способность и точную подачу при работе с массивными узлами и длинными ходами.

Расшифровка артикула

• SFU — серия шарико-винтовых передач с фланцевой гайкой и внутренней рециркуляцией шариков.
• R (Right-hand) — правая резьба винта.
• 2505 — типоразмер ШВП: диаметр винта 25 мм, шаг 5 мм линейного перемещения за один оборот.
• C7 — класс точности катаного винта, соответствующий требованиям большинства промышленных осей подачи.

Конструкция и устройство

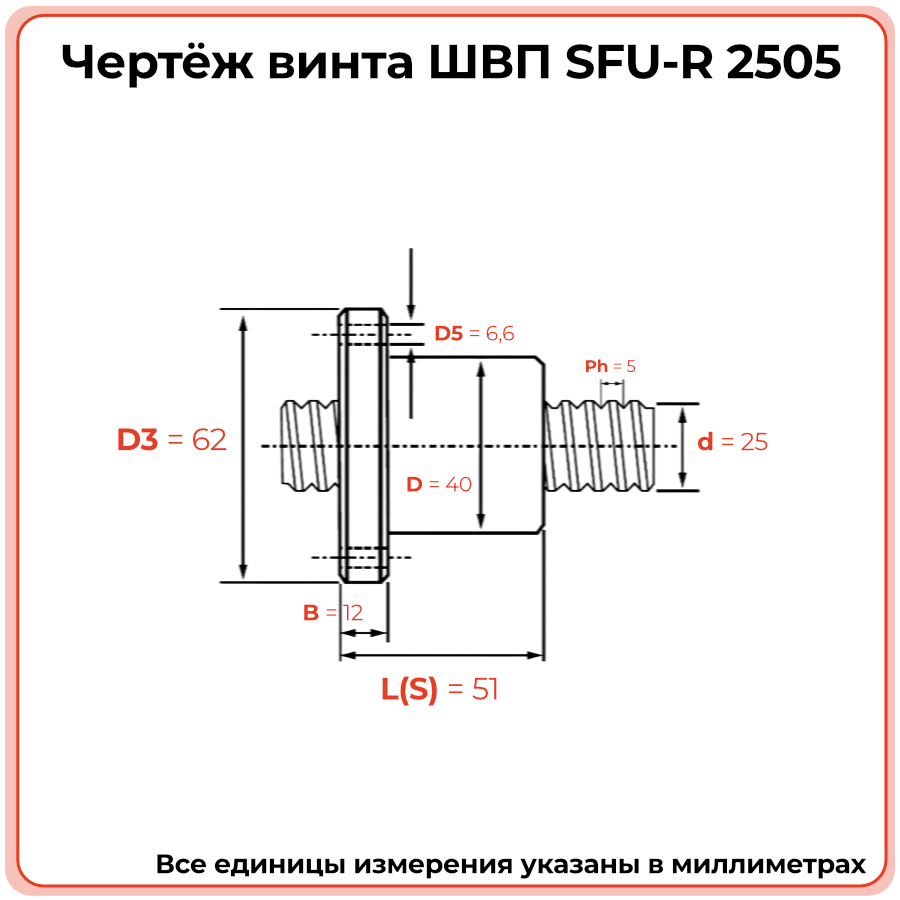

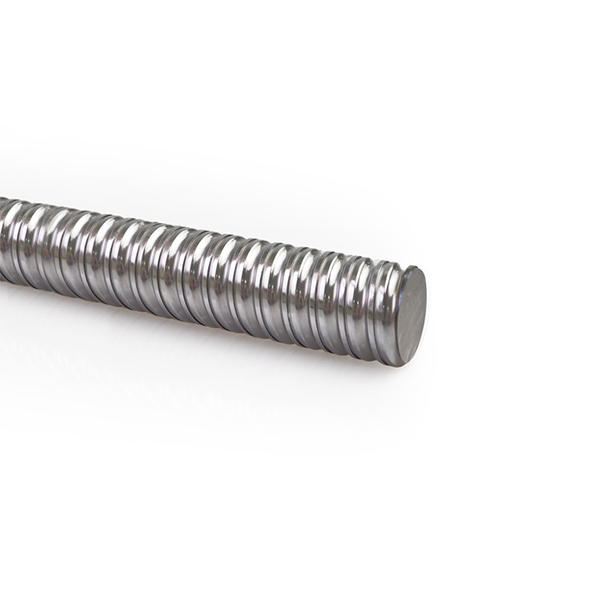

ШВП 2505 SFU-R представляет собой мощный стальной винт диаметром 25 мм с профилированными дорожками качения и фланцевой гайкой SFU с внутренней рециркуляцией шариков диаметром 3,175 мм. Однозаходная резьба с шагом 5 мм обеспечивает высокое передаваемое усилие при точной, «тонкой» подаче, что важно при обработке металла и других жёстких материалов. Увеличенный диаметр винта повышает стойкость к прогибу и вибрациям при больших пролетах и массах перемещаемых узлов.

Размерный ряд серии SFU-R C7

Винт SFUR2505TECHNIX относится к средним и крупным типоразмерам серии SFU-R C7. В таблице ниже он выделен среди других исполнений.

Технические параметры и условия эксплуатации

ШВП 2505 SFU-R C7 обеспечивает линейную подачу 5 мм за оборот при диаметре 25 мм, что делает его подходящим для жёстких, точных и относительно медленных осей с высокими усилиями. При правильном подборе опор и длины пролётов винт выдерживает значительные радиальные и осевые нагрузки, обеспечивая стабильность при тяжёлых режимах резания. Для максимального ресурса требуется регулярное обслуживание и эффективная защита от загрязнений.

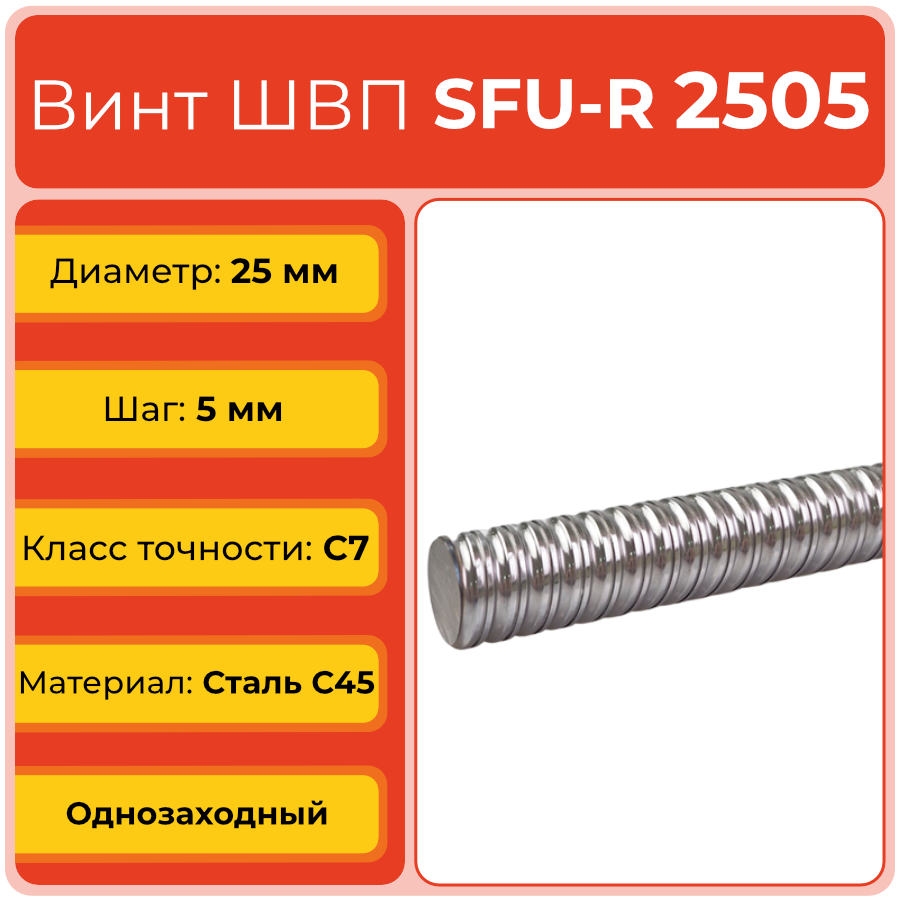

• Диаметр винта (d): 25 мм
• Шаг (ph): 5 мм
• Класс точности: C7 (катаный винт)
• Заходность резьбы: однозаходная
• Диаметр шариков (Dw): 3,175 мм
• Направление резьбы: правое (R)

Применяемость

Винт ШВП 2505 SFU-R C7 TECHNIX используется в приводах тяжёлых координатных столов, портальных систем и линий, где необходимо обеспечить высокую несущую способность и точность. Шаг 5 мм хорошо подходит для силовых осей, где первостепенна стабильность и качество обработки, а не максимальная скорость перемещения.

• Тяжёлые оси X/Y/Z металлообрабатывающих станков.
• Портальные станки с массивными порталами и длинными ходами.
• Позиционирующие системы в машиностроении и тяжёлой автоматике.
• Модернизация станков с винтами скольжения на высоконагруженных осях.

Аналоги

Винт ШВП SFUR2505TECHNIX имеет аналоги у других производителей с диаметром 25 мм и шагом 5 мм. При подборе взаимозаменяемых решений критично соблюдать соответствие типу гайки, диаметру и обработке концов винта, а также допускам по биению.

К совместимым решениям также могут относиться европейские шарико-винтовые передачи Rexroth, SKF и Steinmeyer при совпадении геометрии винта, шага, длины, исполнения гайки и допустимых нагрузок. Соответствие обязательно подтверждается по каталожным таблицам и расчётным диаграммам.

Часто задаваемые вопросы

1. Когда стоит переходить на винт диаметром 25 мм?
   При росте длины оси, массы подвижных частей и требований к жёсткости, когда решения на базе 20 мм уже на пределе.
2. Подходит ли 2505 SFU-R для вертикальных осей?
   Да, при правильном расчёте несущей способности и подборе опор этот типоразмер хорошо работает на вертикальных приводах.
3. Можно ли сохранить те же настройки ЧПУ при переходе с 2005 на 2505?
   Параметры шага остаются прежними, но возможна корректировка ускорений и скоростей из-за изменения массы и жёсткости системы.
4. Насколько критичны условия смазки для тяжёлых винтов?
   Для высоконагруженных винтов смазка определяет ресурс; рекомендуется организовать централизованную или регулярную систему смазки.
