О товаре

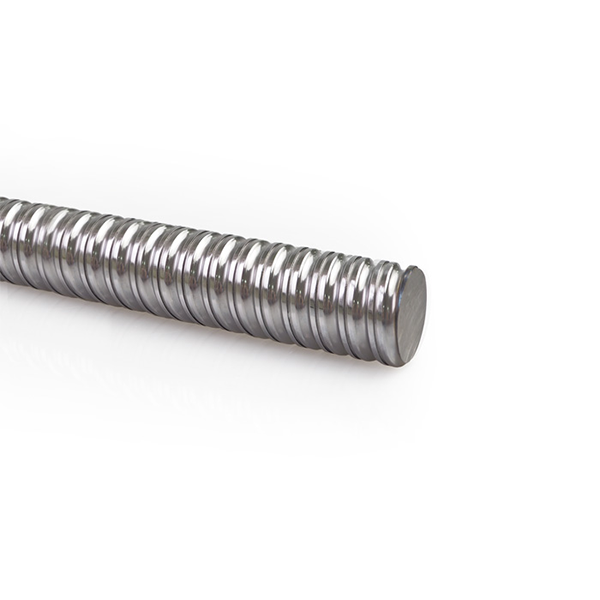

Винт ШВП SFUR3210 TECHNIX предназначен для высокопроизводительных приводов тяжёлых осей, где необходимо сочетание высокой скорости линейного перемещения и значительной несущей способности. Типоразмер 32×10 мм востребован в мощных портальных системах, автоматизированных линиях и тяжёлом оборудовании.
Расшифровка артикула
- SFU — серия шарико-винтовых передач с фланцевой гайкой и внутренней рециркуляцией шариков.
- R (Right-hand) — правая резьба винта.
- 3210 — диаметр винта 32 мм, шаг 10 мм линейного перемещения за один оборот.
- C7 — класс точности катаного винта, используемый в большинстве силовых осей с ЧПУ.
Конструкция и устройство

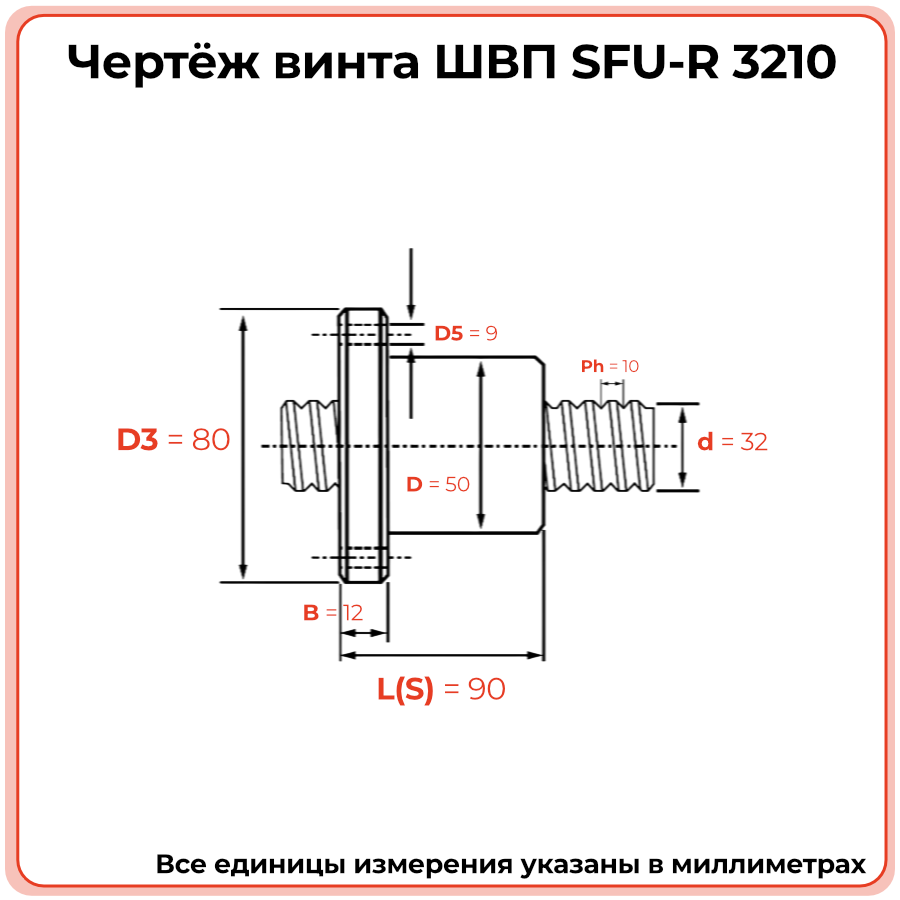

ШВП 3210 SFU-R представляет собой крупный стальной винт диаметром 32 мм с многозаходной резьбой и фланцевой гайкой SFU. Внутренняя рециркуляция шариков диаметром 6,35 мм обеспечивает передачу значительных нагрузок при высоком КПД. Шаг 10 мм позволяет получать большие линейные скорости даже при умеренных оборотах двигателя, что снижает динамические нагрузки и повышает ресурс подшипников и муфт.
Размерный ряд серии SFU-R C7
Винт SFUR3210TECHNIX относится к группе тяжёлых и скоростных решений серии SFU-R C7. Текущая модель выделена в таблице типоразмеров.
| Модель | Диаметр, мм | Шаг, мм | Класс точности | Заходность |
|---|---|---|---|---|
| SFUR1204TECHNIX | 12 | 4 | C7 | однозаходная |
| SFUR1605TECHNIX | 16 | 5 | C7 | однозаходная |
| SFUR1610TECHNIX | 16 | 10 | C7 | двухзаходная |
| SFUR2005TECHNIX | 20 | 5 | C7 | однозаходная |
| SFUR2010TECHNIX | 20 | 10 | C7 | двухзаходная |
| SFUR2505TECHNIX | 25 | 5 | C7 | однозаходная |
| SFUR2510TECHNIX | 25 | 10 | C7 | однозаходная |
| SFUR3205TECHNIX | 32 | 5 | C7 | однозаходная |
| SFUR3210TECHNIX | 32 | 10 | C7 | однозаходная |
| SFUR4005TECHNIX | 40 | 5 | C7 | однозаходная |
| SFUR4010TECHNIX | 40 | 10 | C7 | однозаходная |
| SFUR5010TECHNIX | 50 | 10 | C7 | однозаходная |
| SFUR6310TECHNIX | 63 | 10 | C7 | однозаходная |
Технические параметры и условия эксплуатации
ШВП 3210 SFU-R C7 рассчитан на линейную подачу 10 мм за оборот при крупном диаметре 32 мм и может использоваться в силовых осевых приводах с высокими нагрузками и скоростями. Для надёжной работы требуется точная установка, балансировка и защита от загрязнений, особенно при больших длинах винта и высоких оборотах.

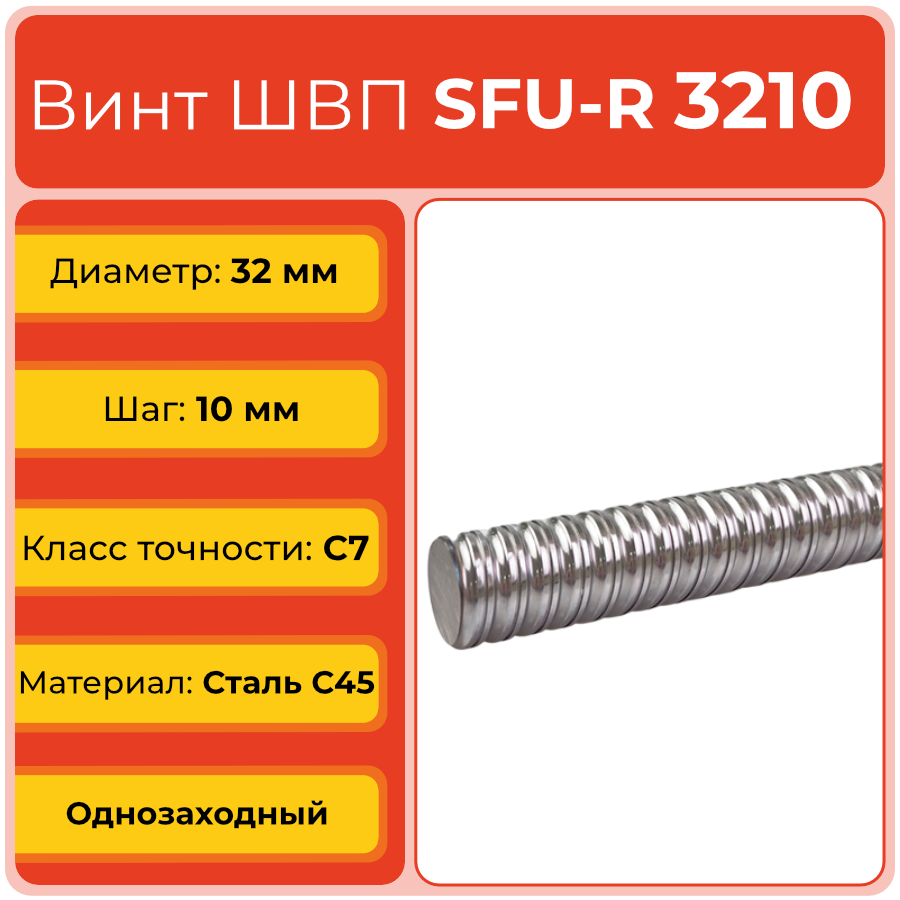

- Диаметр винта (d): 32 мм
- Шаг (ph): 10 мм
- Класс точности: C7 (катаный винт)
- Заходность резьбы: однозаходная
- Диаметр шариков (Dw): 6,35 мм
- Направление резьбы: правое (R)
Применяемость
Винт ШВП 3210 SFU-R C7 TECHNIX применяется в высокопроизводительных портальных станках, тяжёлых координатных столах и промышленных линиях, где требуется быстрое и надёжное перемещение значительных масс. Шаг 10 мм удобен для сокращения времени холостых перемещений и оптимизации цикла обработки.
- Тяжёлые портальные станки и комплексы с ЧПУ.
- Линии транспортировки и позиционирования тяжёлых заготовок.
- Высокопроизводительные оси подачи в машиностроении.
- Приводы, где важно сочетание высокой скорости и жёсткости.
Аналоги
Винт ШВП SFUR3210TECHNIX имеет аналоги диаметром 32 мм и шагом 10 мм у других производителей. При замене необходимо тщательно сверять геометрию винта, параметры гайки и расчётные нагрузки.
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| TBI Motion | SCR3210FC7 | Аналог по диаметру и шагу |
| HIWIN | R32-10-0.05 | Аналог по геометрии и классу точности |
| Прочие производители ШВП | SFU3210 C7 | Потенциальный аналог, требуется проверка |
К совместимым решениям также могут относиться европейские шарико-винтовые передачи Rexroth, SKF и Steinmeyer при совпадении всех ключевых геометрических параметров и допустимых нагрузок. Выбор аналога всегда рекомендуется подтверждать по каталогам производителей.
Часто задаваемые вопросы
- Когда оправдан выбор 3210 вместо 3205?
Когда при тех же нагрузках требуется существенно сократить время перемещений и повысить производительность. - Можно ли ставить SFUR3210TECHNIX на уже существующие опоры от 3205?
Физически возможно при совпадении диаметров и концов винта, но требуется проверка по чертежам и пере-настройка шага. - Подходит ли 3210 для вертикальных осей с тяжёлой нагрузкой?
Да, при условии корректного расчёта, но особое внимание уделяется удержанию по оси и тормозным устройствам привода. - Сильно ли возрастает чувствительность к дисбалансу на больших скоростях?
Да, поэтому для длинных винтов 32 мм на высоких оборотах рекомендуется балансировка и жёсткая система опор.
