Об аналогах промышленных деталей

Аналоги промышленных деталей подбирают для замены компонентов в системах линейного перемещения и других механизмах, когда требуется сохранить присоединительную геометрию и рабочие характеристики исходного изделия. К таким компонентам относятся линейные каретки, рельсовые направляющие, элементы ШВП и линейные подшипники.

Поиск замены может выполняться по маркировке исходного компонента, техническому чертежу или измеренным параметрам. Для первоначального поиска также используют специализированные подборки промышленных деталей, но окончательное решение о взаимозаменяемости принимают после технического сравнения.

Какие компоненты можно подбирать по аналогам

Принцип проверки зависит от типа заменяемой детали. Параметры, критичные для линейной каретки, отличаются от характеристик, которые необходимо учитывать при замене шарико-винтовой передачи или линейного подшипника.

Аналоги линейных кареток и направляющих

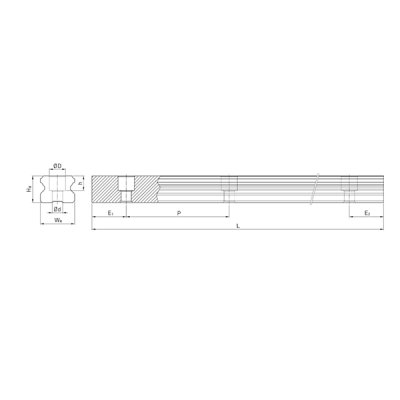

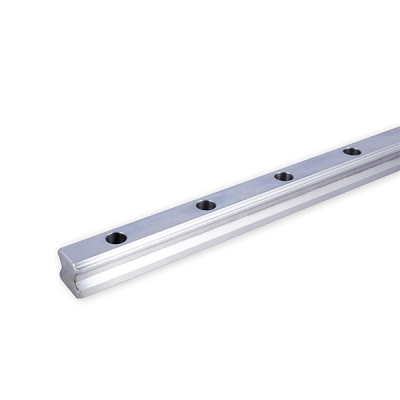

Линейная каретка и рельсовая направляющая образуют сопряженную систему. Поэтому при замене одного элемента необходимо проверять его совместимость с той частью направляющей системы, которая остается установленной на оборудовании.

• Типоразмер определяет базовую геометрию системы, но не гарантирует совместимость сам по себе.
• Форма каретки влияет на монтажные размеры и способ крепления нагрузки.
• Крепежная геометрия должна соответствовать существующим точкам установки.
• Точность и предварительный натяг учитываются там, где эти характеристики критичны для позиционирования и жесткости.
• Совместимость каретки и рельса необходимо подтверждать по технической документации, а не только по номинальному размеру.

При замене установленной каретки полезно знать полную маркировку как самой каретки, так и направляющей. Для целевого поиска можно использовать отдельные подборки аналогов линейных кареток HIWIN, после чего выбранное исполнение необходимо проверить по размерам и характеристикам.

Подбор аналога ШВП

В шарико-винтовой передаче винт работает совместно с гайкой, поэтому подбор аналога требует проверки всей пары. Базовыми параметрами являются диаметр и шаг резьбы, однако для полноценной замены этого недостаточно.

• Диаметр винта должен соответствовать конструкции привода и сопрягаемых опор.
• Шаг влияет на перемещение гайки за один оборот винта.
• Исполнение гайки необходимо сопоставлять с креплением и доступным монтажным пространством.
• Класс точности выбирают с учетом требований механизма к позиционированию.
• Обработка концов должна соответствовать опорам, муфте и другим сопрягаемым деталям.
• Рабочая длина определяется конструкцией конкретного перемещающего механизма.

При замене только винта особенно важно проверить его совместимость с установленной гайкой. Близкий диаметр и одинаковый шаг не являются достаточным основанием для сочетания деталей разных исполнений.

Подбор аналога линейного подшипника

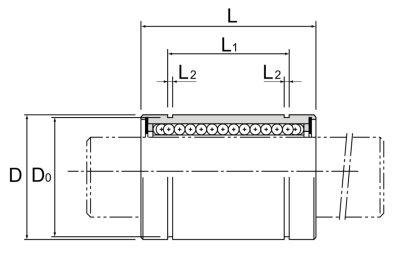

Линейные подшипники работают на цилиндрических направляющих валах и могут отличаться не только внутренним диаметром, но и наружной геометрией, длиной и способом установки.

• Диаметр вала определяет основной размер рабочей пары.
• Наружный диаметр и длина должны соответствовать посадочному месту.
• Фланцевое или цилиндрическое исполнение влияет на способ крепления подшипника.
• Геометрия фланца должна совпадать с монтажными отверстиями при фланцевом креплении.
• Конструктивное исполнение необходимо учитывать вместе с условиями движения и монтажа.

Что означает взаимозаменяемость деталей

Полностью взаимозаменяемая деталь должна подходить не только геометрически, но и функционально. После установки она должна корректно взаимодействовать с оставшимися элементами механизма и обеспечивать требуемые рабочие параметры.

В зависимости от типа компонента проверяют нагрузочную способность, точность, жесткость, предварительный натяг, особенности смазывания и другие характеристики. Чем выше требования оборудования к позиционированию и ресурсу, тем важнее сверять техническую документацию исходной и заменяющей детали.

Как подобрать аналог промышленной детали

Наиболее надежный вариант - начинать с полной маркировки исходного компонента. Если обозначение неизвестно, необходимо определить тип детали и последовательно сравнить ее конструкцию, размеры и рабочие характеристики.

• Определите тип детали. Для каретки, направляющей, ШВП и линейного подшипника используются разные критерии совместимости.
• Сверьте полную маркировку. Суффиксы и дополнительные обозначения могут указывать на важные различия исполнения.
• Проверьте присоединительные размеры. Они должны соответствовать существующему посадочному месту.
• Учитывайте сопрягаемые компоненты. Каретка работает с рельсом, винт ШВП - с гайкой и опорами, линейный подшипник - с направляющим валом.
• Сравните рабочие характеристики. Нагрузки, точность и другие параметры должны соответствовать требованиям оборудования.
• Используйте чертеж. Геометрическое сравнение особенно важно, если маркировка неполная или речь идет о замене изделия другого производителя.
