Каретки для рельсовых направляющих и модули линейного перемещения
Рельсовые каретки и модули линейного перемещения являются ключевыми компонентами современных станков с ЧПУ. Каретка для станка – это подвижный элемент, который перемещается по рельсовой направляющей, обеспечивая необходимую траекторию движения для станочных инструментов или заготовок.
Подвижные рельсовые каретки для станков с ЧПУ
Основным элементом конструкции каретки для рельсовых направляющих является корпус, внутри которого размещены шариковые или роликовые подшипники. Именно они обеспечивают плавное движение по направляющей и необходимую точность подачи исполнительных узлов станка. Корпус каретки изготавливается из высокопрочных материалов, таких как сталь или алюминий, что обеспечивает долговечность и надёжность в эксплуатации.
Каретки для ЧПУ-станков отличаются высокой грузоподъёмностью и способностью выдерживать большие динамические нагрузки. Они оснащены системой защиты от загрязнений, что предотвращает попадание пыли и стружки внутрь механизма.
Какие бывают направляющие каретки для станков?
Купить линейные направляющие с каретками для станков с ЧПУ можно нескольких видов. Между собой они различаются размерами и принципом работы.
Габаритные размеры
В зависимости от размеров, купить каретки для станков можно следующих видов:
- Со стандартным размером – подходят для большинства общепромышленных станков, обеспечивают хорошее сочетание прочности и прецизионной настройки.
- С увеличенной или уменьшенной высотой – увеличенные каретки используются для работы с высокими или тяжёлыми заготовками, тогда как компактные нужны для обработки небольших деталей.

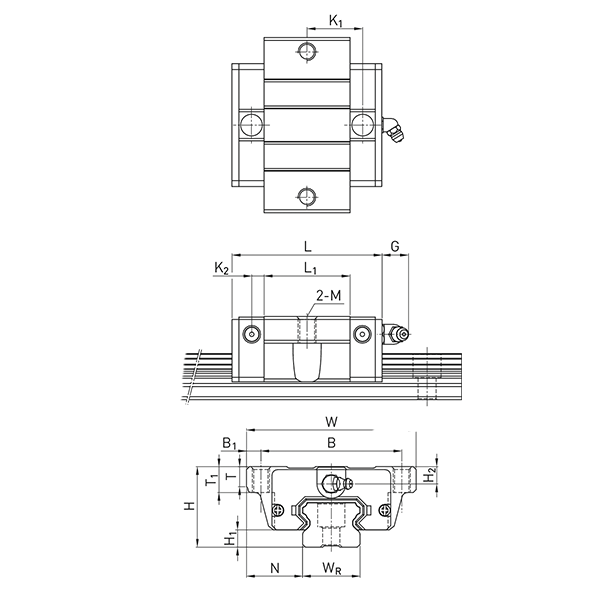

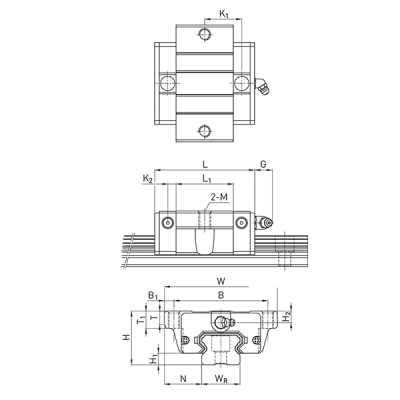

- Широкие с фланцами – эти каретки отличаются дополнительной устойчивостью и прочностью, они идеальны для высоко нагруженных систем.
- Длинные – удлинённые модели используются на станках с длинными рельсовыми направляющими; они обеспечивают стабильное движение и повышенную грузоподъёмность при работе с крупными заготовками.
По принципу работы
В зависимости от принципа работы, рельсовые линейные направляющие каретки бывают двух типов – качения и скольжения. В основе первых из них применены шариковые или роликовые подшипники, а во втором случае – подшипники скольжения.
Шариковые каретки. Их основа – это шариковые подшипники, которые обеспечивают низкое трение и высокую точность перемещения. Такие рельсовые каретки применяются в станках, требующих высокой скорости и плавности хода.
Роликовые каретки. В их конструкции используются роликовые подшипники, что обеспечивает более высокую грузоподъёмность и жёсткость конструкции. Роликовые каретки предпочтительны для станков, работающих с тяжёлыми заготовками.
Отличие подвижных кареток скольжения в том, что вал и втулка плотно контактируют друг с другом. Чтобы уменьшить между ними силу трения, используются специальные пластиковые накладки. Также могут применяться и другие варианты снижения трения – гидростатические или гидродинамические масляные «подушки», воздушные прослойки, куда воздух подаётся под высоким давлением.
Модуль линейного перемещения с приводом
Модуль линейного перемещения с приводом – это комбинированный узел, сочетающий направляющую каретку и приводной механизм. В отличие от отдельных кареток, в модуль встроен электродвигатель или другая система привода, которая обеспечивает автоматическое перемещение каретки по направляющей. Это значительно упрощает интеграцию модуля в станок и улучшает точность управления при движении по сложной траектории.
Купить модуль линейного перемещения с приводом выгодно для автоматизированных производственных линий, где требуется точное и повторяемое движение по заданной траектории. Применение таких модулей позволяет уменьшить сложность конструкции станка, сократить время на его сборку и увеличить точность работы за счёт предустановленных настроек системы привода.
Для каких станков можно купить каретки в АО Техникс?
В АО «Техникс» можно купить направляющие каретки для следующего оборудования:
- станки с ЧПУ для металлообработки;
- лазерные и плазменные станки;
- деревообрабатывающие установки;
- станки для резки и обработки камня;
- промышленные роботизированные и автоматизированные производственные линии;
- печатные станки и оборудование для гравировки.
Выбор направляющих кареток для станков зависит от конструкции станка, особенностей проводимых работ и условий эксплуатации. Специалисты АО «Техникс» помогут подобрать оптимальный вариант согласно реализуемым задачам.
Купить или задать вопросы
Производитель промышленных комплектующих АО Техникс предлагает подобрать по каталогу и купить линейную каретку для станков ЧПУ. Выгодная цена рельсовых кареток TECHNIX оптом – напрямую от производителя.

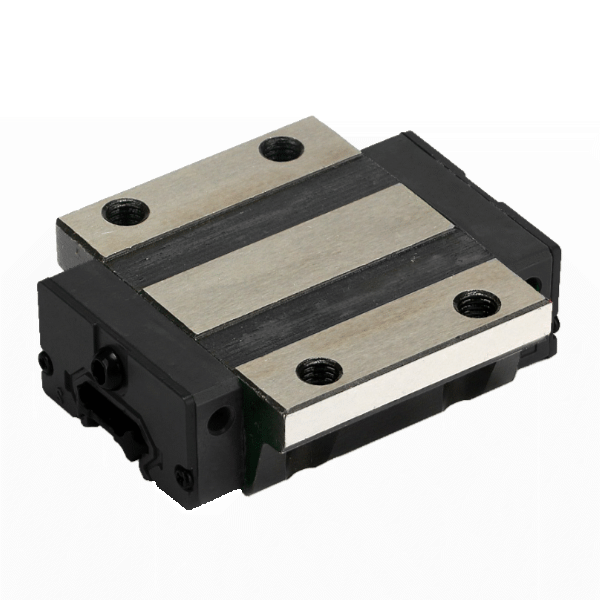

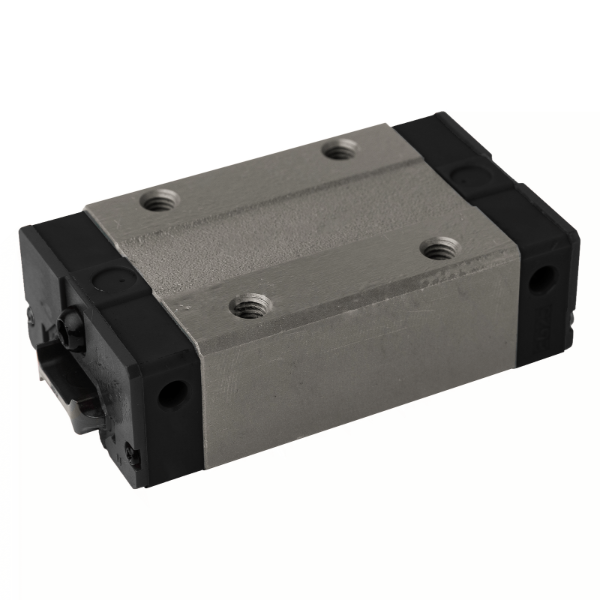

Каретки линейного перемещения серии EG
Когда речь идёт о промышленной автоматике, где важна точность, повторяемость и способность оборудования выдерживать серьёзные нагрузки в течение тысяч часов, на первый план выходит не дизайн, а надёжность. Именно под такие задачи созданы каретки серии EG — компактные и мощные направляющие узлы, рассчитанные на работу в составе высоко нагруженных и динамичных механизмов.
Широкое основание и низкий профиль — отличительные черты этой серии. Такая геометрия обеспечивает устойчивость при боковых и моментных нагрузках, снижая риск вибраций и смещений. В тандеме с прецизионным рельсом они образуют стабильную опору для оборудования, где даже микросмещение недопустимо: от координатных столов и портальных ЧПУ-систем до измерительных установок и автоматизированных сборочных линий.
Практичное решение для реального производства
Каретки EG — это про надёжную механику. Упор сделан на сочетание трёх ключевых характеристик:
- жёсткость,
- низкий профиль,
- плавное движение без люфта.
Конструкция, рассчитанная на нагрузку

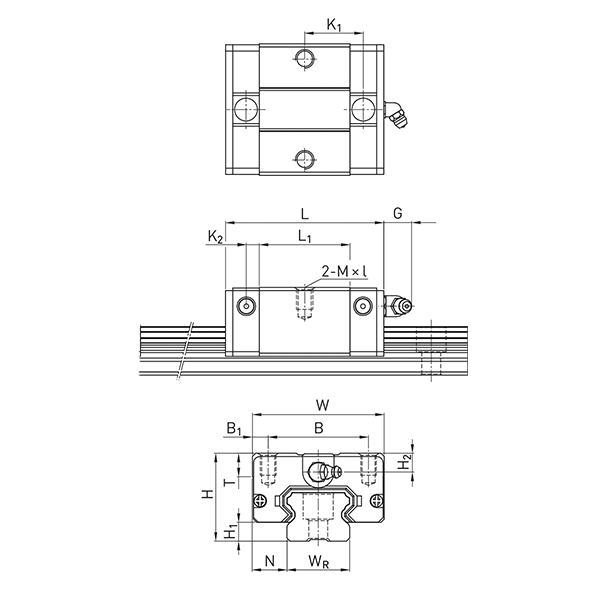

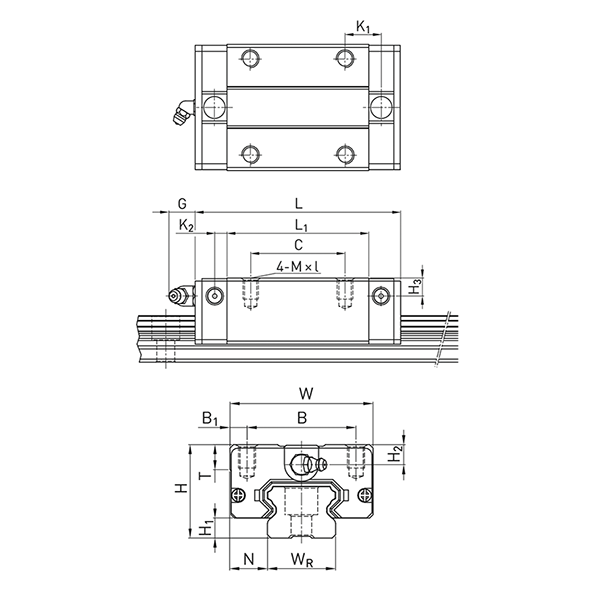

Каретки EG доступны в различных типоразмерах (EG15, EG20, EG25, EG30, EG35), что позволяет адаптировать линейную систему под вес, размер и кинематику конкретного проекта. Стандартные и удлинённые модификации (например, EG20CA и EG20HA) дают инженеру выбор: при необходимости повысить жёсткость системы — просто выбрать более длинную модель.
Предусмотрены варианты с различным уровнем преднатяга — от свободного до плотного. Это позволяет сконфигурировать линейное перемещение под задачу: высокоточная сборка, тяжёлые оси, быстрая подача или стабильное удержание в фиксированном положении.
Каретки комплектуются торцевыми и нижними уплотнениями (по запросу), что особенно важно при работе в условиях пыли, стружки или капельной влаги.
Где применяются каретки EG
- Металлообработка и фрезерные ЧПУ — стабильная работа на высоких скоростях подачи.
- Автоматизированные сборочные линии — повторяемость и точность.
- Палетные и портальные системы — устойчивость при смещённой нагрузке.
- Медицинские и измерительные установки — минимальный люфт и плавный ход.
- Промышленная робототехника — компактность и надёжность в движении.
Почему стоит выбрать продукцию АО «Техникс»
Мы поставляем комплектующие, которые работают не на бумаге, а на производстве. В каталоге АО «Техникс» — только проверенные модели кареток EG, совместимые с распространёнными рельсами, включая аналоги HIWIN.
Что получаете, работая с нами:
- Точное соответствие геометрии и посадки — ничего не нужно дорабатывать.
- Подбор комплекта: направляющая + каретка нужного типа + преднатяг.
- Гарантия качества и консультации инженеров — поможем избежать ошибок.
- Быстрая логистика — типовые размеры EG15–EG25 есть в наличии.
- Возможность нестандартных поставок — в том числе под заказ, с длинами рельс по проекту.
АО «Техникс» — это когда детали приходят вовремя, подходят точно и работают долго.
