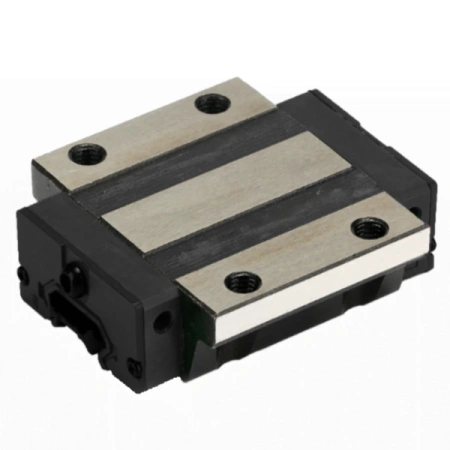

О товаре
Линейная каретка EGW15CCZAH TECHNIX — низкопрофильный шариковый фланцевый блок для профильных направляющих шириной 15 мм. Каретка предназначена для компактных систем линейного перемещения, где важны малые габариты, стабильная геометрия хода и надёжная работа в составе станков с ЧПУ, лабораторных установок и лёгких автоматизированных линий.
Серия EG, к которой относится EGW15CCZAH, сочетает уменьшенную высоту сборки и относительно небольшую длину каретки с высокой жёсткостью опорного блока. Благодаря этому каретка подходит для высокоскоростного перемещения и точного позиционирования при ограниченном пространстве внутри корпуса станка или модуля. Фланцевый корпус упрощает монтаж на тонких основаниях, а конструкция с несколькими рядами шариков обеспечивает устойчивое восприятие нагрузок по нескольким направлениям.
Стоит обратить внимание
EGW15CCZAH особенно интересна в проектах, где нужно совместить точность линейной направляющей с минимальной высотой узла: компактные координатные столы, настольные ЧПУ‑станки, измерительные и тестовые стенды, лёгкие портальные системы. Малый типоразмер снижает массу движущихся частей, облегчает работу приводов и уменьшает инерцию при ускорениях, что напрямую отражается на динамике, точности и энергоэффективности современных систем автоматизации.
Расшифровка артикула

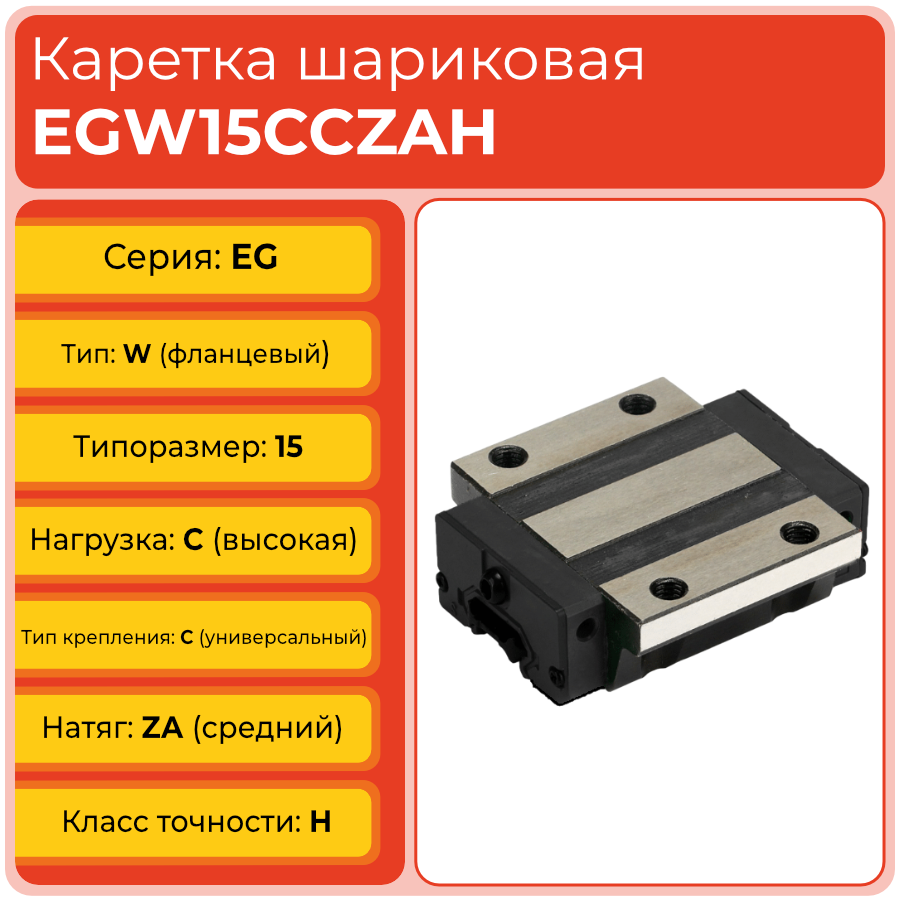

Обозначение EGW15CCZAH отражает основные характеристики каретки: принадлежность к низкопрофильной серии, фланцевый тип корпуса, ширину рельса, исполнение по нагрузке, тип крепления, преднатяг и класс точности. Понимание структуры артикула позволяет быстро оценить совместимость каретки с направляющей и узлом, а также подобрать корректный аналог при модернизации оборудования.
- EG — линейная система низкого профиля, ориентированная на высокоскоростные и компактные приложения.
- W — фланцевый корпус, позволяющий надёжно опирать каретку на базовую плиту или раму портала.
- 15 — типоразмер, совместимый с направляющими шириной 15 мм, типичными для малых и средних по нагрузке осей.
- C — исполнение для повышенной нагрузки по сравнению со средненагруженными вариантами.
- C — универсальное исполнение по применению, хорошо подходящее для большинства типов линейных модулей.
- ZA — средний преднатяг, снижающий люфт и повышающий жёсткость узла при многократных циклах перемещения.
- H — высокий класс точности, позволяющий использовать каретку в прецизионных системах и ЧПУ‑оборудовании.
Полное обозначение: EGW15CCZAH TECHNIX. При подборе каретки важно учитывать совокупность параметров: типоразмер 15, низкий профиль серии EG, фланцевый корпус W, исполнение CC по нагрузке, преднатяг ZA и класс точности H. Совпадение этих характеристик с требованиями узла гарантирует стабильный ход, корректную установку и предсказуемое поведение системы при ускорениях и торможениях.
Стоит обратить внимание
При кросс‑подборе по артикулу EGW15CCZAH важно проверять не только совпадение буквен‑цифровой схемы, но и реальные каталожные данные по грузоподъёмности, допускам и типам уплотнений. Даже при внешне схожем обозначении разные производители могут по‑своему трактовать преднатяг, класс точности и конструкцию уплотнений, что влияет на ресурс, поведение каретки под нагрузкой и пригодность для работы в запылённой или агрессивной среде.

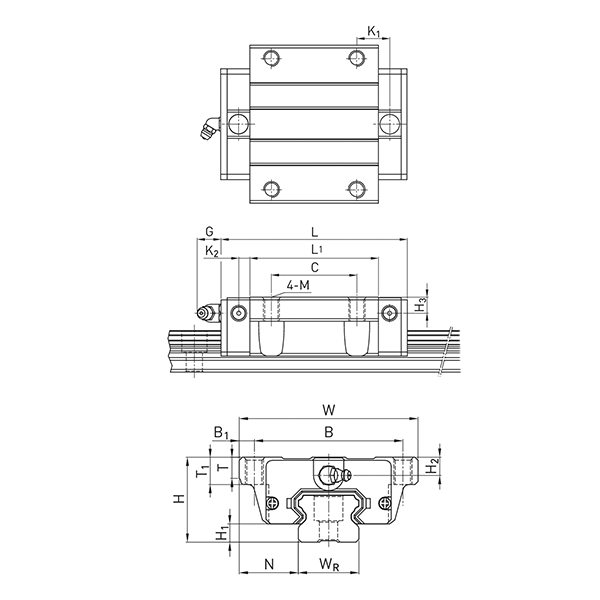

Конструкция и устройство
Каретка EGW15CCZAH TECHNIX представляет собой компактный фланцевый шариковый блок низкого профиля для рельсовых направляющих серии EG типоразмера 15. Внутренняя геометрия дорожек качения и многорядная схема расположения шариков обеспечивают устойчивое восприятие нагрузок в нескольких направлениях и плавное линейное движение вдоль рельса. Фланец служит базой для крепления каретки к монтажной плите, а система уплотнений и смазочных каналов помогает сохранить чистоту зоны качения и ресурс узла.
- Фланцевый корпус из закалённой стали, адаптированный под низкий профиль серии EG.
- Шариковая система с несколькими рядами, воспринимающая нагрузки в вертикальном и горизонтальном направлениях.
- Конструкция, способная компенсировать небольшие ошибки монтажа за счёт самоустанавливающегося эффекта при правильном преднатяге.
- Крепёжные отверстия во фланце для надёжной фиксации каретки на тонких платформах и рамах.
- Смазочные и уплотнительные элементы, рассчитанные на длительную работу при регулярном обслуживании и соблюдении рекомендаций производителя.
Стоит обратить внимание
EGW15CCZAH относится к типу кареток, которые хорошо работают в условиях многократных циклов и высоких скоростей при небольших ходах. В таких узлах любое нарушение геометрии — перекос рельса, неровная монтажная поверхность, неправильная затяжка крепежа — быстро отражается на плавности хода и шуме. Поэтому при монтаже и обслуживании важно строго следовать рекомендациям по подготовке поверхностей, выбору крепежа и организации смазки.
Размерный ряд серии EG W
Ниже приведена таблица типоразмеров линейных кареток серии EG W (фланцевый низкопрофильный корпус), представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
EGW15CCZAH открывает линейку фланцевых низкопрофильных кареток серии EG и задаёт исходную точку по габаритам и нагрузкам для типоразмера 15. По мере перехода к типоразмерам 20, 25 и 30 растут длина, ширина и межцентровое расстояние крепления, а вместе с ними — запас по грузоподъёмности и жёсткости. Это даёт конструктору инструмент для масштабирования линейных осей под разные уровни нагрузки, сохраняя общую архитектуру и принципы работы серии EG.

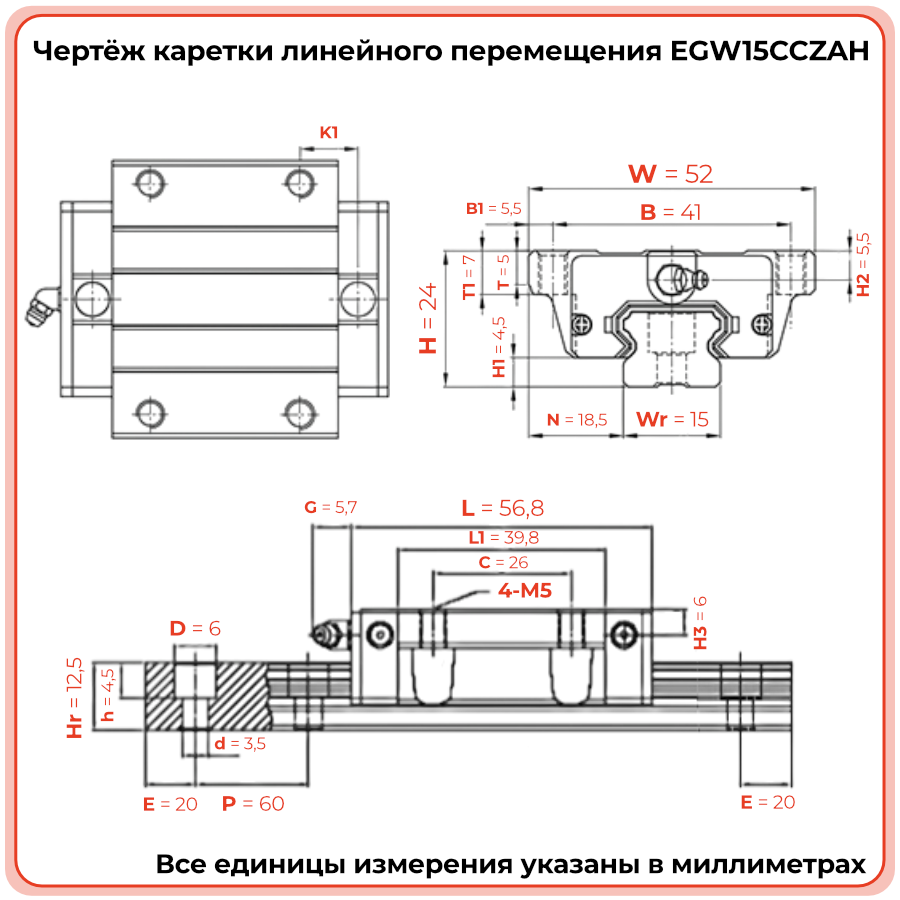

Технические параметры и условия эксплуатации
Каретка EGW15CCZAH TECHNIX рассчитана на работу по профильной направляющей типоразмера 15 с низким профилем узла и фланцевым креплением. Конструкция обеспечивает устойчивую работу при динамических и статических нагрузках, характерных для компактных станков с ЧПУ, лёгких портальных систем и автоматизированных модулей. Исполнение CC даёт запас по несущей способности в своём типоразмере, а преднатяг ZA и класс точности H помогают поддерживать повторяемость перемещений и минимальный люфт при многократных циклах.
- Серия: EG, низкопрофильная шариковая линейная каретка.
- Тип корпуса: W, фланцевый для крепления к базовой плите и портальным конструкциям.
- Типоразмер направляющей: 15 мм.
- Габаритные размеры каретки: длина 57,8 мм; ширина 52,0 мм; высота 24,0 мм.
- Межцентровое расстояние крепления: 39,8 мм.
- Глубина отверстия крепёжного винта: 5,5 мм.
- Преднатяг: ZA, средний, ориентированный на повышение жёсткости и снижение люфта.
- Класс точности: H, для прецизионных систем позиционирования.
- Рекомендуемые условия эксплуатации: чистота рабочей зоны, регулярная смазка, отсутствие ударных нагрузок и перекосов направляющей.
- Режим работы: непрерывный или циклический с повторяющимися перемещениями, где важны стабильность хода, повторяемость и ресурс линейной системы.
Стоит обратить внимание
Для кареток EG типоразмера 15 особенно важно соблюдать рекомендованные моменты затяжки крепежа и режимы смазки. При недостаточной смазке, перекосах направляющей или деформации тонких монтажных элементов увеличиваются нагрузки в зоне шариков, растёт шум и вибрации, снижается точность позиционирования. Грамотно организованный сервис линейных направляющих — отдельный фактор надёжности и долговечности оборудования, работающего в многосменном режиме.
Применяемость
Каретка EGW15CCZAH TECHNIX применяется в узлах линейного перемещения, где важны компактность, жёсткость и надёжность при повторяющихся циклах работы. Низкий профиль и типоразмер 15 делают модель удобной для встраивания в настольные и лёгкие станки с ЧПУ, координатные столы, измерительные и тестовые системы, небольшие порталы и автоматизированные модули. Исполнение CC по нагрузке и преднатяг ZA позволяют использовать каретку там, где требуется минимальный люфт и стабильная геометрия траектории при ограниченных габаритах.
- Линейные оси настольных и компактных станков с ЧПУ.
- Координатные столы и платформы позиционирования малого форм‑фактора.
- Измерительные, тестовые и лабораторные установки с повторяющимися циклами перемещения.
- Автоматизированные сборочные, дозировочные и сортировочные линии.
- Роботизированные модули и манипуляторы, где важны низкая масса движущихся частей и точность позиционирования.
Стоит обратить внимание
При проектировании узлов на базе EGW15CCZAH имеет смысл заранее оценить не только габариты каретки, но и массу подвижных частей, требуемую частоту циклов и условия среды. Это позволяет подобрать оптимальный типоразмер, преднатяг и конструкцию направляющих, чтобы избежать избыточных нагрузок на систему и сохранить стабильную работу оборудования в течение всего срока службы.
Аналоги
Линейная каретка EGW15CCZAH относится к низкопрофильной серии EG типоразмера 15, что позволяет рассматривать аналоги других производителей с близкой геометрией и назначением. При подборе замены важно учитывать не только общую схему обозначения, но и реальные размеры, преднатяг, класс точности и допустимые нагрузки, чтобы сохранить поведение узла и ресурс системы.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При замене каретки на аналог важно рассматривать узел целиком: геометрию рельса, тип и жёсткость монтажной плиты, режимы нагрузки, скорость и ускорения. Даже при формально подходящем аналоге изменение преднатяга, уплотнений или класса точности может отразиться на вибрациях, уровне шума, точности обработки и сроке службы оборудования, поэтому кросс‑подбор должен опираться на каталожные данные и опыт эксплуатации.
Часто задаваемые вопросы
- Чем EGW15CCZAH отличается от каретки EGW15SCZAH?
EGW15CCZAH имеет большую длину и другое межцентровое расстояние крепления, а также рассчитана на более высокую нагрузку. Это отражается на жёсткости узла и пригодности для задач, где каретка испытывает значительные динамические и статические усилия. - Можно ли заменить EGW15CCZAH на каретку серии HG?
Прямая замена низкопрофильной каретки EG на стандартную каретку HG без перерасчёта узла нежелательна: отличается высота, форма корпуса, схема крепления и иногда межцентровые расстояния. Для корректной замены необходимо сравнить чертежи, нагрузочные характеристики и условия эксплуатации. - Какие требования предъявляются к монтажу EGW15CCZAH?
Требуются ровная и жёсткая базовая поверхность, точная соосность направляющей и монтажной плиты, соблюдение рекомендуемых моментов затяжки крепежа и проверка плавности хода по всей длине рельса. Любые перекосы или деформации приводят к росту нагрузок внутри каретки и сокращению её ресурса. - Как понять, что каретку EGW15CCZAH пора менять?
О необходимости замены сигнализируют увеличение люфта, появление шума и вибраций, рывки при перемещении, ухудшение точности позиционирования и следы износа на направляющей. Дополнительно нужно оценить состояние смазки и монтажных поверхностей, чтобы не допустить повторения причин износа. - Какой ресурс можно ожидать от каретки EGW15CCZAH?
Ресурс зависит от уровня нагрузки, скорости, режима работы, качества монтажа, регулярности обслуживания и условий среды. При соблюдении рекомендаций производителя по эксплуатации и смазке низкопрофильные каретки серии EG рассчитаны на долгую работу в составе промышленного оборудования и систем автоматизации.
Стоит обратить внимание
Регулярный мониторинг состояния кареток и направляющих, плановые осмотры, контроль люфта и плавности хода позволяют вовремя выявить тенденции износа и спланировать замену. Такой подход снижает риск внезапных отказов линейных узлов и помогает поддерживать стабильную точность оборудования в течение всего срока его эксплуатации.
