О товаре

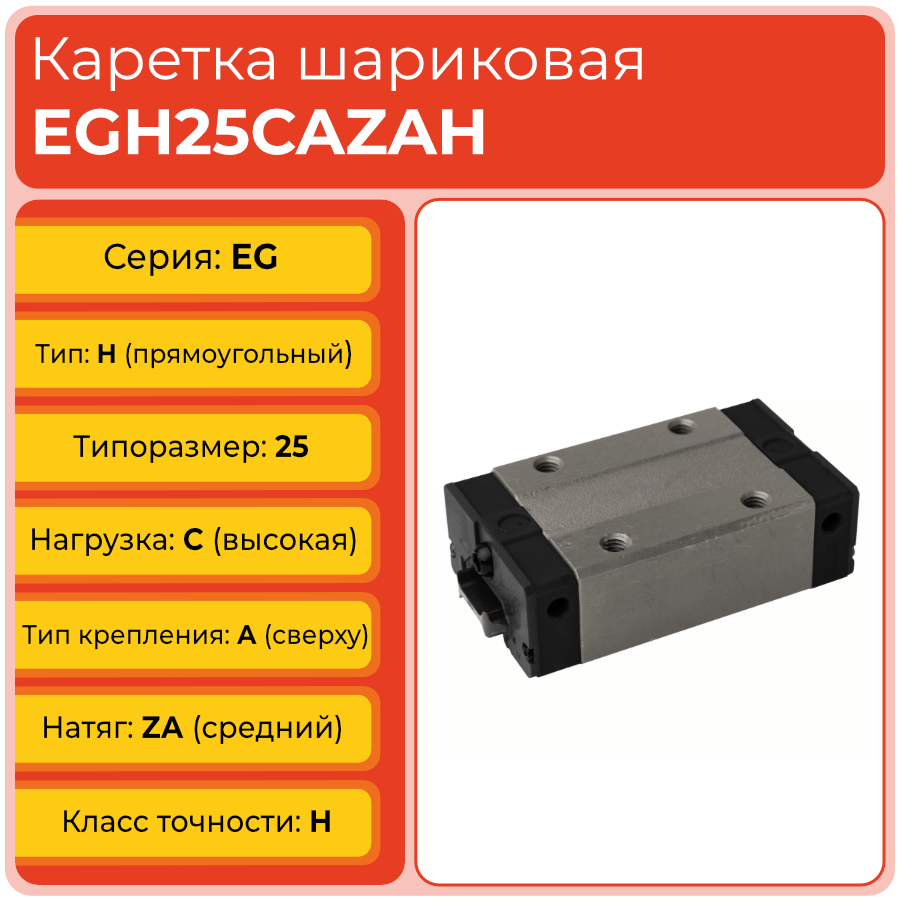

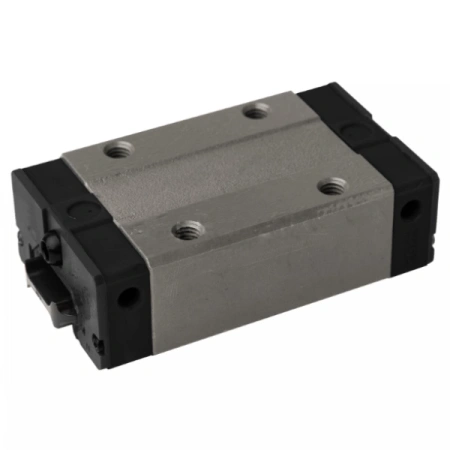

Линейная каретка EGH25CAZAH TECHNIX — низкопрофильная шариковая каретка серии EG прямоугольного типа для профильных направляющих шириной 25 мм. Она предназначена для линейных осей, где требуется уменьшенная высота узла при сохранении высокой допустимой нагрузки, точности и стабильности хода в составе станков с ЧПУ, автоматических линий и высокоскоростного оборудования.
EGH25CAZAH относится к линейке EGH — прямоугольных низкопрофильных кареток без фланца, крепящихся сверху к монтажной плите. Типоразмер 25 мм ориентирован на узлы средней и высокой нагрузки, а исполнение C обеспечивает стандартную грузоподъёмность в рамках серии EG. Низкий профиль помогает компактно разместить линейную систему внутри корпуса оборудования, а класс точности H и преднатяг ZA позволяют использовать каретку в прецизионных и высокоскоростных механизмах.
Стоит обратить внимание
EGH25CAZAH — типичный выбор для модернизации узлов, где нужно снизить высоту направляющей системы без потери жёсткости: замена более высоких кареток HG на низкопрофильные EG, оптимизация компоновки порталов и ЧПУ‑станков, внедрение линейных направляющих в ограниченное пространство корпуса. Правильный переход на EGH25CAZAH позволяет сократить габариты оборудования, улучшить динамику и при этом сохранить или повысить точность траектории.

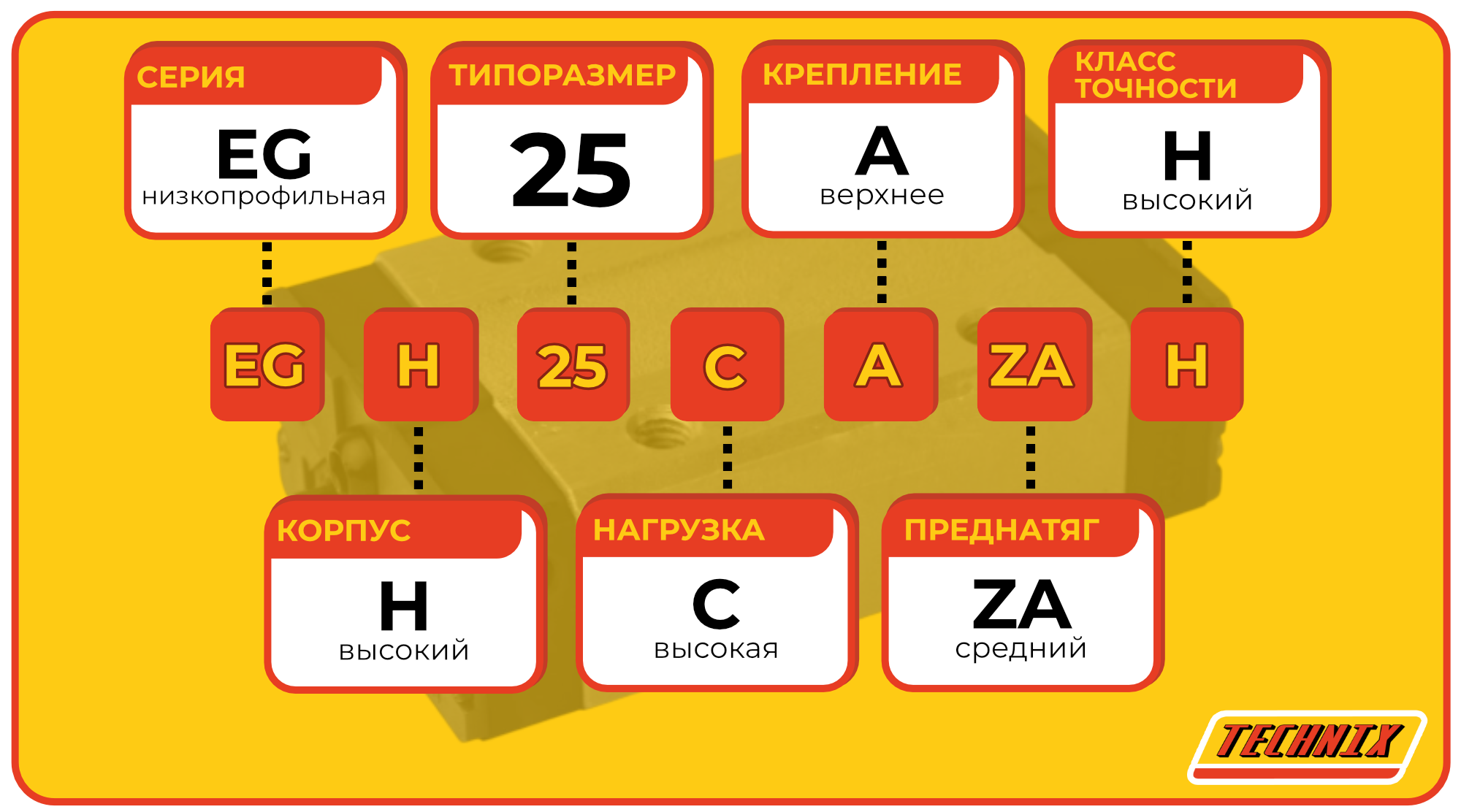

Расшифровка артикула
Обозначение EGH25CAZAH позволяет по буквенно‑цифровой структуре оценить ключевые параметры каретки: серию, профиль, форму корпуса, типоразмер направляющей, исполнение по нагрузке, тип крепления, преднатяг и класс точности. Это упрощает подбор совместимых рельсов и кросс‑замену при перепроектировании узла или переходе на решения других производителей.
- EG — низкопрофильная серия шариковых линейных кареток, ориентированная на компактные и высокоскоростные приложения.
- H — прямоугольный корпус без фланца, рассчитанный на крепление сверху к монтажной плите.
- 25 — типоразмер для направляющих шириной 25 мм, предназначенный для узлов средней и высокой нагрузки.
- C — исполнение с высокой стандартной грузоподъёмностью в рамках серии EG.
- A — верхний тип крепления через резьбовые отверстия на монтажной площадке каретки.
- ZA — средний преднатяг, уменьшающий люфт и повышающий жёсткость линейной системы.
- H — высокий класс точности, ориентированный на прецизионные системы позиционирования и ЧПУ‑оборудование.
Полное обозначение: EGH25CAZAH. При выборе каретки важно учитывать сочетание параметров: типоразмер 25, низкий профиль EG, прямоугольный корпус H, исполнение C по нагрузке, верхнее крепление A, преднатяг ZA и класс точности H. Совокупность этих характеристик определяет совместимость каретки с существующим модулем и поведение линейного узла при ускорениях, торможениях и изменении нагрузки.
Стоит обратить внимание
В обозначении EGH25CAZAH совмещены сразу несколько признаков «профессионального» исполнения: средний преднатяг, высокий класс точности и типоразмер 25. Это означает, что каретка рассчитана не только на базовые задачи перемещения, но и на работу в составе высокоточных систем, где важны микрогеометрия траектории, повторяемость позиционирования и устойчивость к нагрузкам при длительной эксплуатации.
Конструкция и устройство
Каретка EGH25CAZAH TECHNIX представляет собой прямоугольный шариковый блок низкого профиля для рельсовых направляющих серии EG типоразмера 25. Внутри корпуса выполнены дорожки качения с несколькими рядами шариков, которые воспринимают нагрузки по вертикали и в горизонтальных направлениях и обеспечивают плавное линейное движение по рельсу. Верхнее крепление через резьбовые отверстия упрощает интеграцию каретки в линейные модули, портальные оси и автоматизированные механизмы.
- Прямоугольный корпус из закалённой стали, адаптированный под низкий профиль серии EG.
- Многорядная шариковая система качения для устойчивого восприятия комбинированных нагрузок.
- Исполнение C с высокой стандартной грузоподъёмностью для типоразмера 25.
- Верхнее крепление (A) через резьбовые отверстия на монтажной площадке каретки.
- Смазочные каналы и уплотнения, рассчитанные на длительную работу при правильной организации обслуживания.
Стоит обратить внимание
EGH25CAZAH по конструкции и назначению занимает промежуточное положение между компактными решениями на 15 и 20 мм и более крупными блоками типоразмера 30. Это удобный формат для осей, где нагрузка уже значительна, но габариты оборудования не позволяют использовать самые большие линейные каретки. В таких случаях EGH25CAZAH становится разумным компромиссом по жёсткости, высоте и ресурсу.
Размерный ряд серии EG H
Ниже приведена таблица типоразмеров линейных кареток серии EG H (прямоугольный низкопрофильный корпус), представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
EGH25CAZAH занимает центральное место в линейке прямоугольных низкопрофильных кареток EG: по сравнению с типоразмерами 15 и 20 здесь увеличены габариты и межцентровое расстояние крепления, а переход к 30‑му типоразмеру ещё больше повышает нагрузочную способность. Это даёт конструктору гибкий инструмент для масштабирования линейных осей под разные уровни нагрузки, сохраняя общую архитектуру и принципы работы серии EG.
Технические параметры и условия эксплуатации
Каретка EGH25CAZAH TECHNIX предназначена для работы по профильной направляющей типоразмера 25 в системах, где одновременно важны высокая нагрузка, точность и ограниченные габариты. Низкий профиль серии EG позволяет уменьшить высоту направляющей системы, а прямоугольный корпус и исполнение C обеспечивают уверенную поддержку при работе с существенными усилиями. Средний преднатяг ZA и класс точности H делают каретку подходящей для прецизионных задач в промышленной автоматизации и ЧПУ‑оборудовании.
- Серия: EG, низкопрофильная шариковая линейная каретка.
- Тип корпуса: H, прямоугольный бесфланцевый блок.
- Типоразмер направляющей: 25 мм.

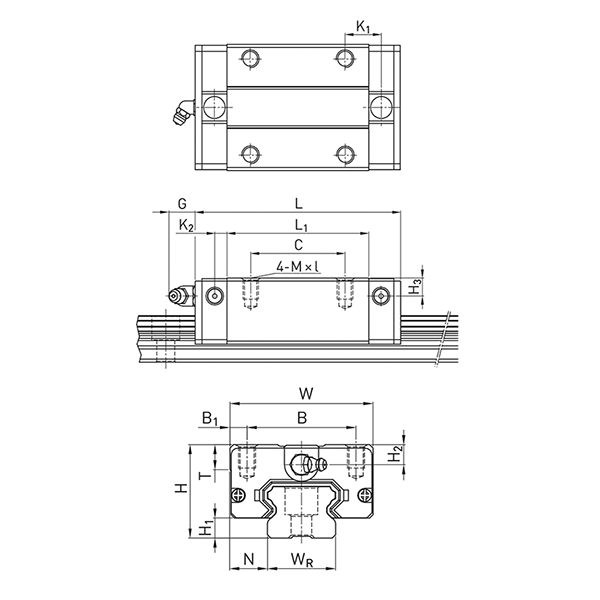

- Габаритные размеры каретки: длина 84,0 мм; ширина 48,0 мм; высота 40,0 мм.
- Межцентровое расстояние крепления: 35,0 мм.
- Глубина отверстия крепёжного винта: 12,0 мм.
- Преднатяг: ZA, средний, ориентированный на снижение люфта и повышение жёсткости.
- Класс точности: H, высокий.
- Рекомендуемые условия эксплуатации: чистая рабочая зона, регулярная смазка, отсутствие ударных нагрузок и перекосов направляющей.
- Режим работы: непрерывный или циклический, с многократными ускорениями и торможениями, характерный для промышленной автоматизации.
Стоит обратить внимание
В системах с каретками типоразмера 25 особое значение имеет качество базовых поверхностей и соблюдение рекомендованных моментов затяжки крепежа: из‑за более высоких нагрузок любые перекосы и деформации быстро приводят к росту контактных напряжений и ускоренному износу. Регулярный контроль плавности хода, люфта и состояния смазки позволяет поддерживать стабильную точность и ресурс линейного узла в течение всего срока эксплуатации.
Применяемость
Каретка EGH25CAZAH применяется в линейных узлах, где требуется сочетание высокой нагрузки, точности и уменьшенной высоты системы. Низкий профиль и прямоугольный корпус делают модель удобной для установки в портальные механизмы, станки с ЧПУ, автоматические линии и модульные устройства позиционирования, где пространство по высоте ограничено, но предъявляются серьёзные требования к жёсткости и ресурсу.
- Оси станков с ЧПУ и обрабатывающих центров средней мощности.
- Портальные системы обработки листовых и плитных материалов.
- Автоматизированные линии подачи, резки, сверления и фрезерования.
- Линейные модули в роботизированных комплексах и системах транспортировки.
- Модульные платформы позиционирования и измерительные системы, где важны точность и повторяемость перемещений при ограниченных габаритах.
Стоит обратить внимание
При проектировании узлов на базе EGH25CAZAH имеет смысл заранее оценить не только габариты каретки и рельса, но и массу перемещаемых частей, ожидаемые ускорения, тепловые режимы и запылённость. Корректный выбор типоразмера и преднатяга с учётом этих факторов позволяет избежать перегрузки системы или, наоборот, излишнего запаса, обеспечивая оптимальное соотношение стоимости, ресурса и эксплуатационных характеристик.
Аналоги
Линейная каретка EGH25CAZAH относится к серии прямоугольных низкопрофильных кареток EG типоразмера 25, что позволяет рассматривать аналоги других производителей с близкой геометрией и назначением. При подборе замены важно учитывать реальные размеры, преднатяг, класс точности и допустимые нагрузки, чтобы сохранить динамику и точность линейного узла.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При кросс‑подборе аналогов для EGH25CAZAH важно учитывать не только геометрию и типоразмер, но и режим работы узла, характер нагрузок, требования к точности и условия среды. Даже при формально подходящем аналоге различия в преднатяге, уплотнениях или классе точности могут заметно изменить поведение системы, поэтому окончательное решение по замене должно опираться на каталожные данные и практический опыт эксплуатации.
Часто задаваемые вопросы
- Чем EGH25CAZAH отличается от каретки EGH20CAZAH?
Каретка типоразмера 25 имеет большую длину, ширину и высоту, а также иное межцентровое расстояние крепления по сравнению с 20‑й серией. Это даёт более высокий запас по нагрузке и жёсткости, но требует более массивных монтажных элементов и внимательного проектирования узла. - Можно ли заменить EGH25CAZAH на фланцевую каретку EGW25CCZAH?
Фланцевые каретки EGW и прямоугольные блоки EGH имеют разные схемы крепления и компоновку, поэтому прямой взаимозаменяемости без перерасчёта узла нет. Для корректной замены необходимо сравнить чертежи, проверить габариты, межцентровые расстояния крепления и оценить влияние на жёсткость и динамику системы. - Какие требования предъявляются к монтажу EGH25CAZAH?
Нужны ровная и жёсткая базовая поверхность, точная соосность направляющей и монтажной плиты, соблюдение рекомендованных моментов затяжки крепежа и проверка плавности хода по всей длине рельса. При большем типоразмере любые нарушения геометрии приводят к росту нагрузок внутри каретки и ускоренному износу. - Как понять, что каретку EGH25CAZAH пора менять?
О необходимости замены говорят увеличение люфта, появление шума и вибраций, рывки при перемещении, ухудшение точности позиционирования и следы износа на направляющей. Дополнительно важно оценивать состояние смазки и монтажных поверхностей, чтобы устранить причины преждевременного износа. - Какой ресурс можно ожидать от каретки EGH25CAZAH?
Ресурс зависит от нагрузки, скорости, режима работы, качества монтажа, регулярности обслуживания и условий среды. При соблюдении рекомендаций производителя по эксплуатации и смазке каретки серии EG типоразмера 25 рассчитаны на длительную работу в составе портальных систем, станков с ЧПУ и автоматизированных линий.
Стоит обратить внимание
Регулярный мониторинг состояния кареток и направляющих, плановые осмотры, контроль люфта и плавности хода позволяют вовремя выявить тенденции износа и спланировать замену до возникновения критических отказов. Такой подход снижает риск незапланированных остановок оборудования, поддерживает стабильную точность и помогает прогнозировать затраты на обслуживание линейной системы.
