О товаре
Линейная каретка EGH15CAZ0H TECHNIX — прямоугольная шариковая каретка низкого профиля для направляющих шириной 15 мм. Модель предназначена для компактных узлов линейного перемещения, где при ограниченной высоте требуется устойчивое восприятие нагрузок и точное позиционирование.
Исполнение EGH15CAZ0H сочетает прямоугольный бесфланцевый корпус, высоконагруженный тип C и лёгкий преднатяг Z0. За счёт увеличенной длины по сравнению с «короткими» каретками того же типоразмера блок лучше распределяет нагрузку по рельсу и устойчивее воспринимает моменты, оставаясь при этом в габаритах низкопрофильной серии EG.
Стоит обратить внимание
EGH15CAZ0H целесообразно выбирать в тех случаях, когда направляющая 15 мм уже заложена в конструкцию, а по усилиям и моментам стандартных «коротких» кареток недостаточно. Модель даёт дополнительный запас по нагрузке без изменения типоразмера рельса и схемы крепления.

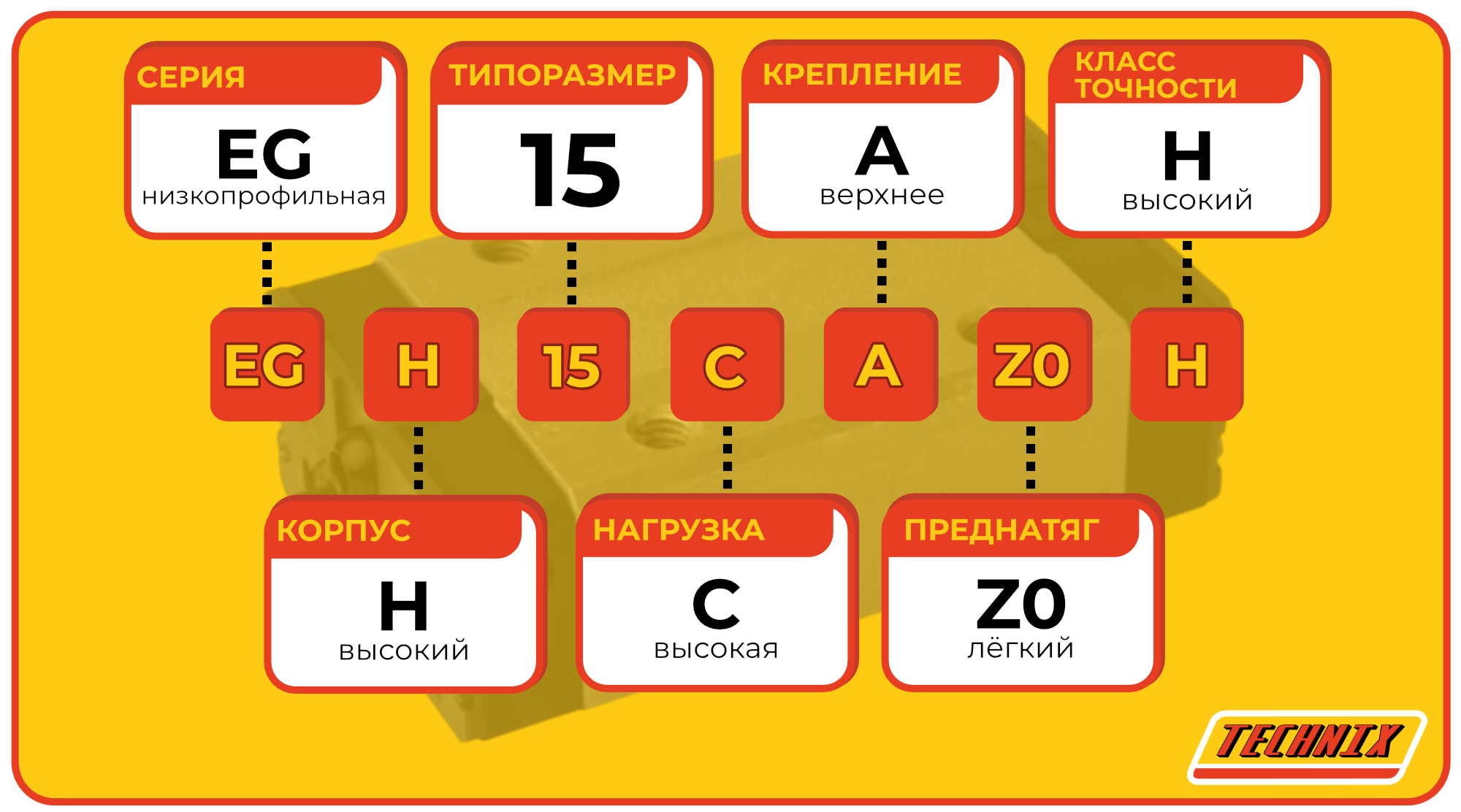

Расшифровка артикула
Артикул EGH15CAZ0H фиксирует ключевые характеристики каретки: серию направляющих, форму корпуса, типоразмер, тип нагрузки, способ крепления, преднатяг и класс точности. Это облегчает выбор и кросс‑подбор в линейке.
- EG — серия линейных направляющих с низким профилем.
- H — прямоугольный бесфланцевый корпус каретки.
- 15 — типоразмер для рельса шириной 15 мм.
- C — исполнение для высокой нагрузки.
- A — крепление каретки сверху к монтажной плите.
- Z0 — лёгкий преднатяг.
- H — класс точности, подходящий для ответственных промышленных узлов.
В итоге EGH15CAZ0H — это прямоугольная низкопрофильная каретка на рельс 15 мм, рассчитанная на высокую нагрузку, с креплением сверху, лёгким преднатягом и высоким классом точности для стабильной работы в компактных линейных системах.
Стоит обратить внимание
При кросс‑подборе по артикулам важно учитывать сочетание признаков целиком. Совпадение только серии или типоразмера не гарантирует одинаковое поведение узла: нагрузочный тип, преднатяг и класс точности напрямую влияют на ресурс и люфт системы.
Конструкция и устройство

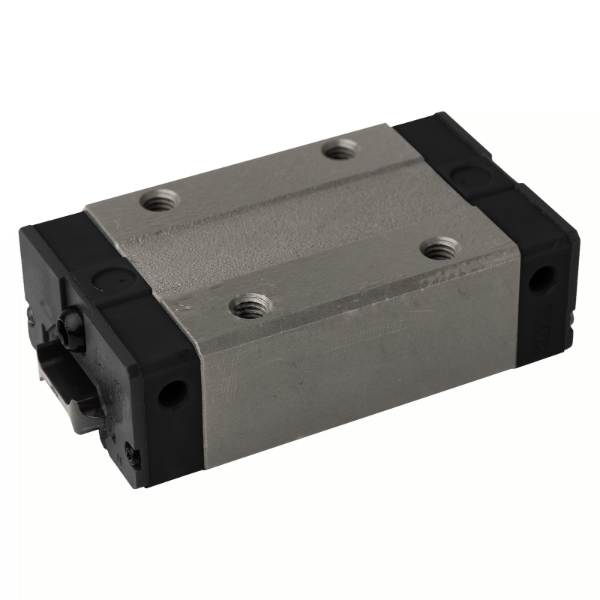

Каретка EGH15CAZ0H TECHNIX представляет собой прямоугольный шариковый блок, работающий по профильной направляющей серии EG. Внутри корпуса расположены дорожки качения с рециркуляцией шариков, что обеспечивает устойчивое восприятие нагрузок и плавный ход вдоль рельса.
- Бесфланцевый прямоугольный корпус для установки на жёсткую плоскую базу.
- Многорядная шариковая схема с замкнутой рециркуляцией.
- Низкий профиль серии EG, позволяющий экономить монтажную высоту.
- Исполнение C по нагрузке для работы в более тяжёлых режимах в пределах типоразмера 15 мм.
- Предусмотренные каналы смазки и уплотнения для промышленной эксплуатации при регулярном обслуживании.
Стоит обратить внимание
Для кареток усиленного исполнения особенно важны ровность и жёсткость основания. При установке EGH15CAZ0H имеет смысл уделить внимание геометрии базовых поверхностей и моментам затяжки, чтобы нагрузка по дорожкам качения распределялась равномерно.
Размерный ряд серии EGH (низкопрофильная)
Серия EGH включает прямоугольные бесфланцевые каретки для направляющих низкого профиля типоразмеров 15, 20, 25 и 30 мм. Ниже приведены основные геометрические и эксплуатационные параметры, чтобы было удобно ориентироваться по длине, габаритам и нагрузочным исполнением.
Стоит обратить внимание
Внутри одной серии EGH наглядно видно, как при увеличении типоразмера растут длина, высота и ширина каретки, а также меняются монтажные размеры. Это позволяет гибко подбирать конфигурацию — от компактных и средненагруженных узлов до более тяжёлых систем на рельсах 25 и 30 мм.

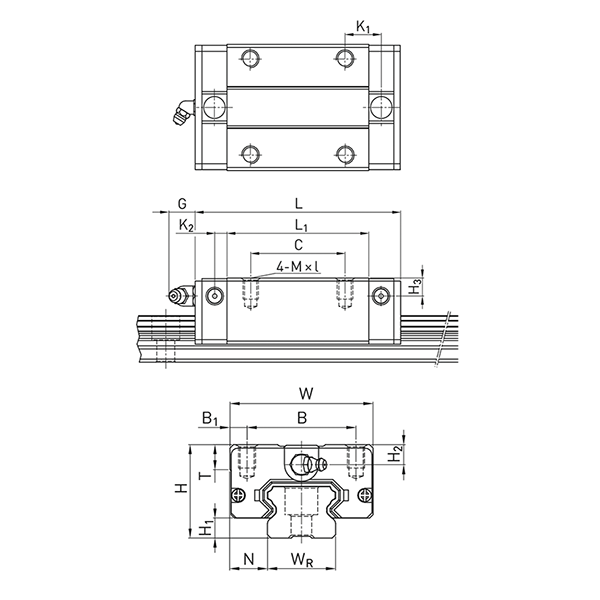

Технические параметры и условия эксплуатации
EGH15CAZ0H TECHNIX предназначена для работы по направляющим 15 мм в узлах с повышенной нагрузкой при компактной компоновке. Низкий профиль серии EG помогает удерживать центр тяжести и высоту системы, а исполнение C по нагрузке обеспечивает требуемый запас прочности.

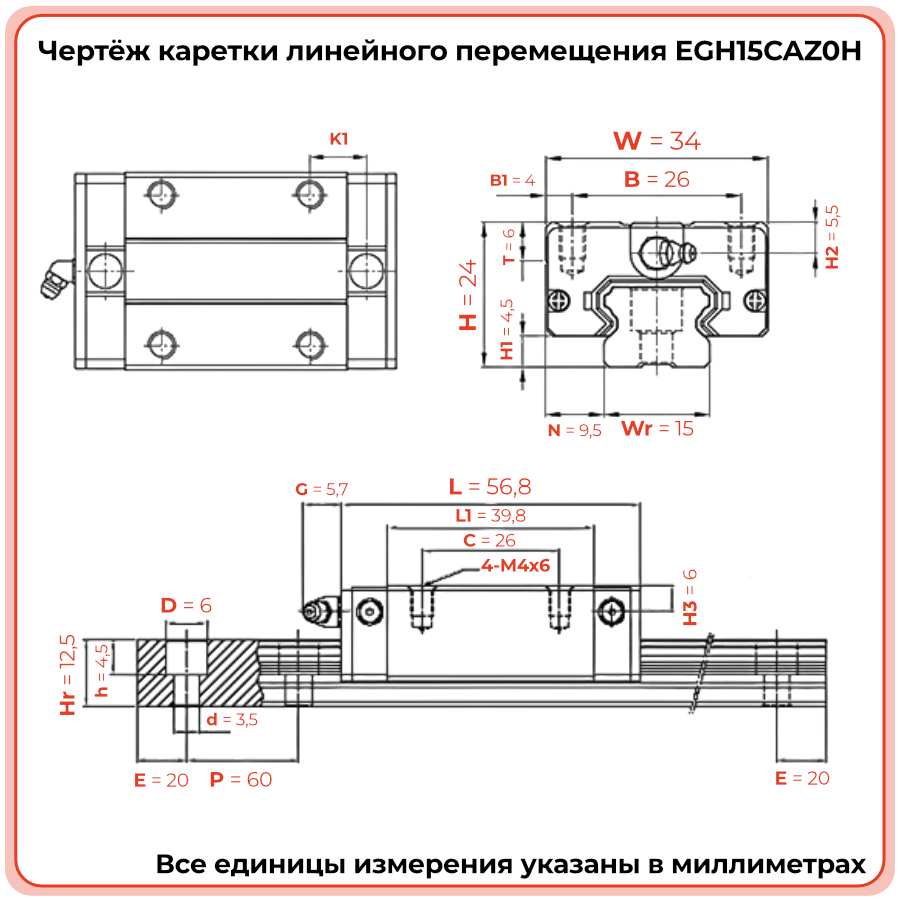

- Типоразмер направляющей: 15 мм.
- Длина каретки: 57,8 мм.
- Высота: 24,0 мм.
- Ширина: 34,0 мм.
- Межцентровое расстояние крепления: 26,0 мм.
- Тип нагрузки: C, высокая.
- Преднатяг: Z0, лёгкий.
- Класс точности: H.
- Режим эксплуатации: многократные циклы линейного перемещения при жёстком основании, корректной затяжке крепежа и регулярной смазке.
Стоит обратить внимание
Для сохранения ресурса и точности полезно заранее заложить регламент: периодическое измерение люфта, оценка плавности хода и состояния смазки, а также контроль крепёжных соединений направляющей и каретки.
Применяемость
Каретка EGH15CAZ0H TECHNIX применяется в компактных линейных узлах, где направляющая 15 мм используется как несущий элемент и система работает ближе к средненагруженным и нагруженным режимам. Это автоматические машины, небольшие станки, транспортирующие и позиционирующие модули.
- Линейные оси компактных станков и специального оборудования.
- Автоматические и полуавтоматические установки с небольшим форм‑фактором.
- Позиционирующие каретки в системах с моментами от полезной нагрузки.
- Высокоскоростное оборудование, где важно сочетание динамики и устойчивости под нагрузкой.
- Проекты модернизации, в которых необходимо усилить существующую систему на рельсе 15 мм без смены типоразмера.
Стоит обратить внимание
При переходе на EGH15CAZ0H в уже работающих узлах важно сверить свободное пространство по длине каретки и оценить, насколько увеличенный блок вписывается в компоновку оборудования без пересечения с соседними элементами.
Аналоги
Для каретки EGH15CAZ0H существуют сопоставимые по типоразмеру и назначению решения других производителей. При замене важно учитывать реальную геометрию, монтажные размеры и нагрузочные характеристики, а не только совпадение типоразмера 15 мм.
Стоит обратить внимание
Любой кросс‑подбор по аналогам для EGH15CAZ0H лучше завершать проверкой по чертежам и условиям работы узла. Это позволяет сохранить заложенную жёсткость и ресурс при переходе на другой бренд.
Часто задаваемые вопросы
- Когда имеет смысл переходить на EGH15CAZ0H?
Когда узел уже использует направляющую 15 мм, но по нагрузке и моментам стандартных исполнений недостаточно, а переход на более крупный рельс нежелателен. - Подходит ли эта каретка для высокоскоростной работы?
Да, при корректном выборе привода и соблюдении условий эксплуатации EGH15CAZ0H можно применять в быстроходных системах с многократными циклами перемещения. - Чем EGH15CAZ0H отличается от EGH15SAZ0H?
EGH15CAZ0H длиннее и рассчитана на более высокую нагрузку, чем короткая EGH15SAZ0H. При одинаковой высоте и ширине каретки поведение узла под нагрузкой будет различаться. - На что смотреть при замене на аналог другого производителя?
Важно сверить габариты, межцентровые расстояния крепёжных отверстий, тип преднатяга, класс точности и допустимые нагрузки, а не только совпадение типоразмера 15 мм. - Какие признаки говорят о необходимости проверки каретки?
Появление люфта, изменение шума, рывки при перемещении, следы износа на рельсе и снижение точности позиционирования — повод для диагностики состояния каретки и направляющей.
Стоит обратить внимание
Ответы в этом блоке ориентированы на практические ситуации использования EGH15CAZ0H и помогают быстрее оценить, подходит ли именно эта каретка под условия вашего узла.
