О товаре

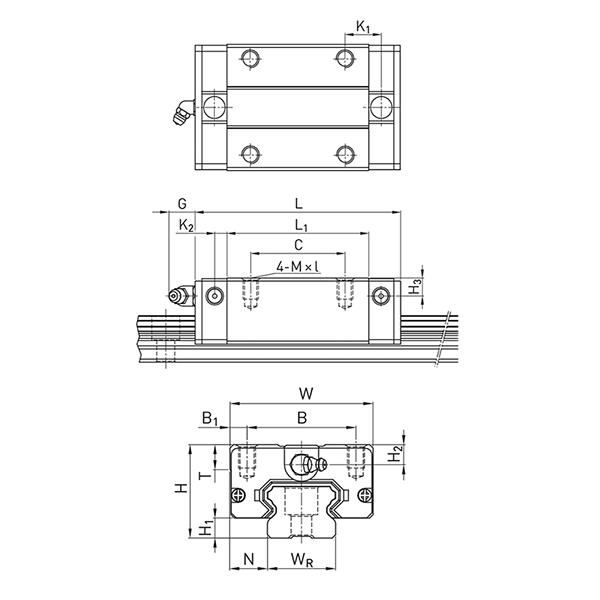

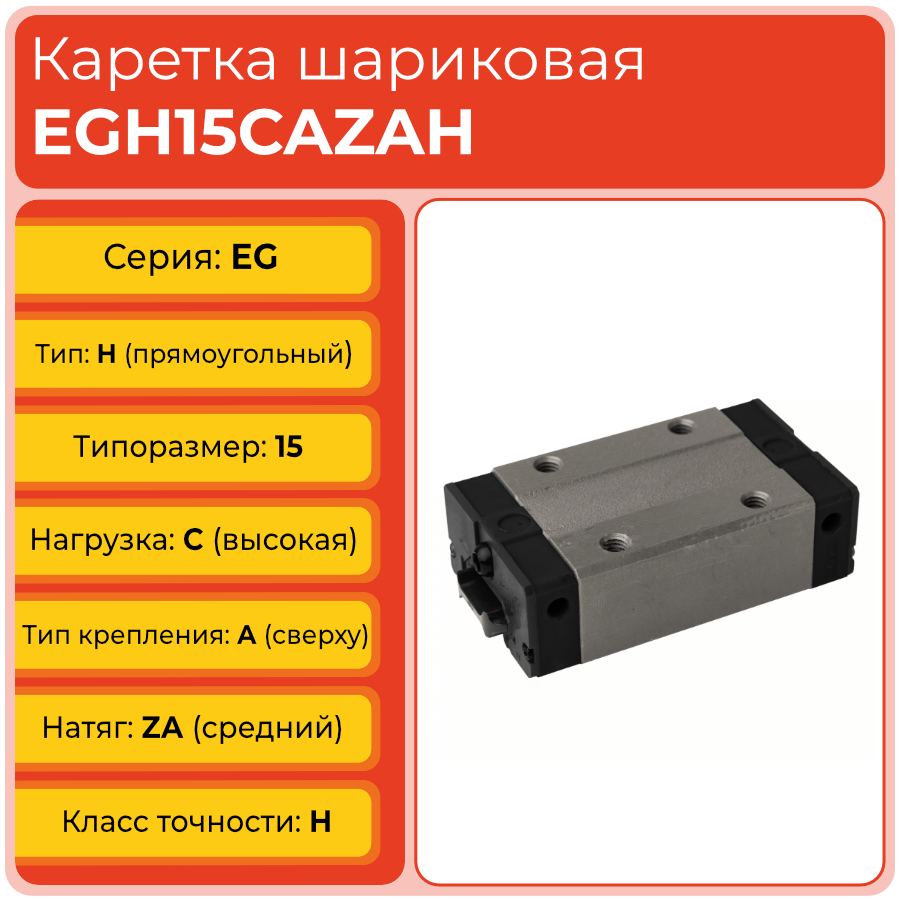

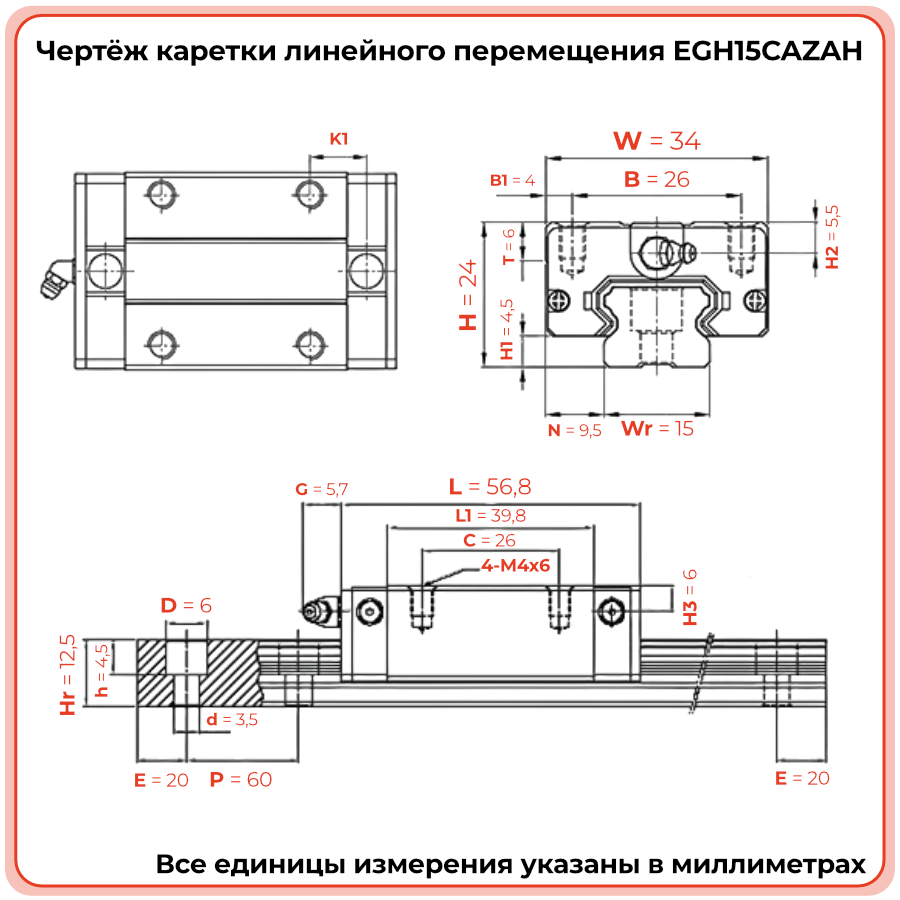

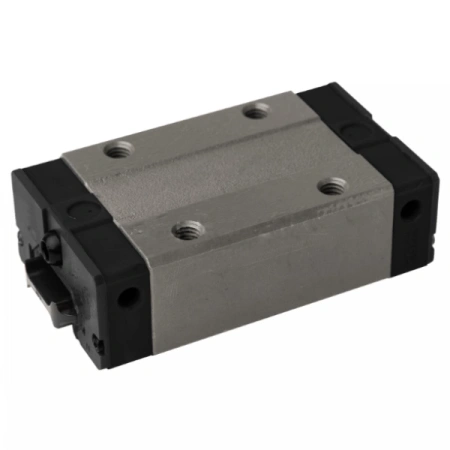

Линейная каретка EGH15CAZAH TECHNIX — низкопрофильная шариковая каретка серии EG для направляющих шириной 15 мм в исполнении повышенной нагрузки. Модель рассчитана на узлы, где при компактном габарите требуется повышенная несущая способность, высокая жёсткость и стабильная точность хода при интенсивной эксплуатации.
Исполнение EGH15CAZAH сочетает корпус серии EG, ориентированной на средний класс применений, с индексом C, который обозначает каретку для повышенной нагрузки в рамках данного типоразмера. За счёт усиленной геометрии и преднатяга ZA каретка уверенно работает в узлах, где стандартные решения S по допустимым нагрузкам и жёсткости уже находятся на пределе.
Стоит обратить внимание
EGH15CAZAH целесообразно выбирать там, где габарит 15-го типоразмера подходит по компоновке, но запас по нагрузке и жёсткости, который дают стандартные каретки S, недостаточен для реальных режимов работы оборудования.
Расшифровка артикула

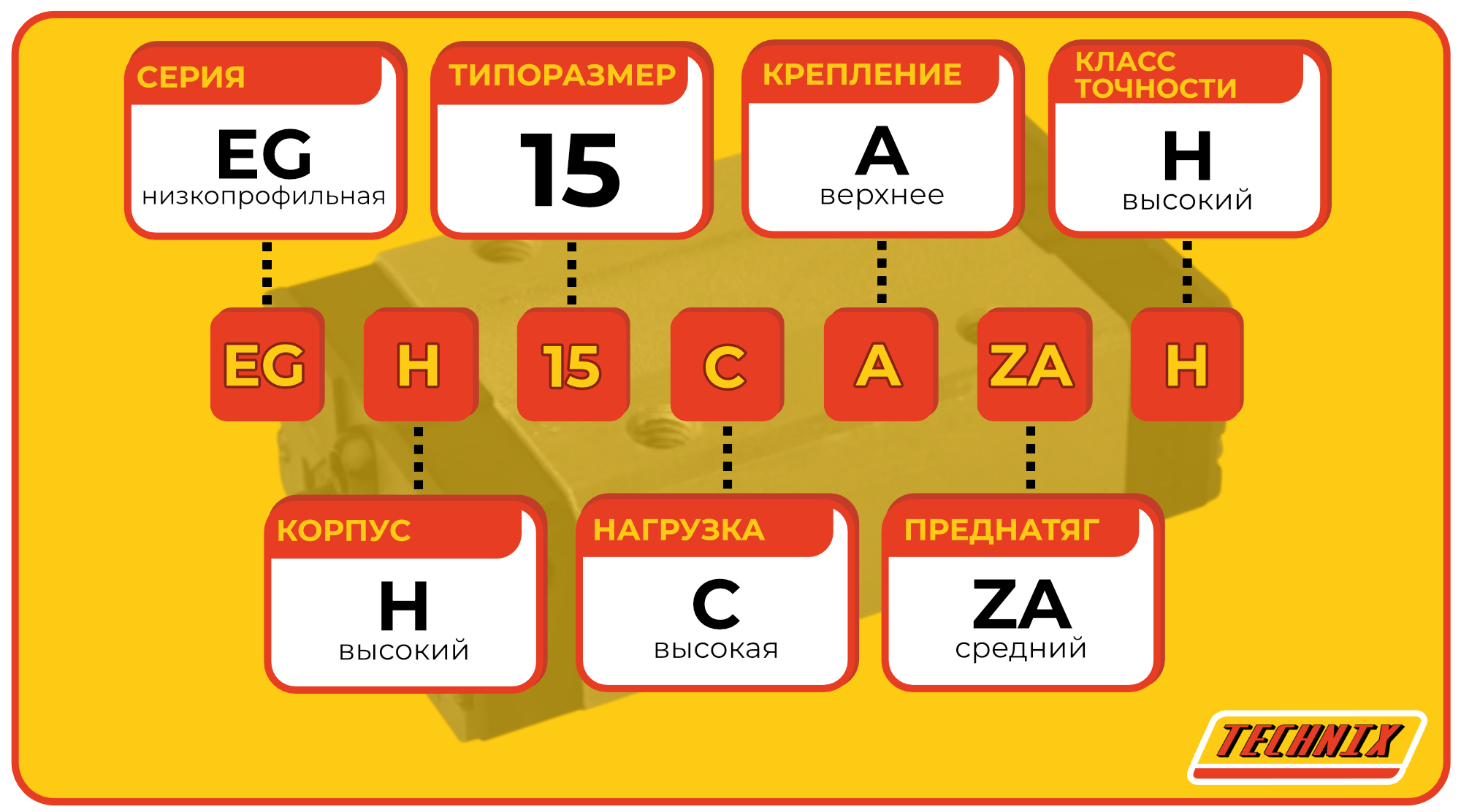

Обозначение EGH15CAZAH отражает принадлежность каретки к серии, типоразмер, исполнение по нагрузке, способ крепления, величину преднатяга и класс точности. Расшифровка позволяет быстро оценить, что модель относится к группе кареток 15-го типоразмера с повышенной несущей способностью.
- EG — серия низкопрофильных шариковых кареток средней области применения.
- H — прямоугольный, узкий корпус без фланца.
- 15 — типоразмер каретки для направляющих шириной 15 мм.
- C — исполнение для повышенной нагрузки в рамках данного типоразмера.
- A — верхний способ крепления через резьбовые отверстия в корпусе.
- ZA — средний преднатяг, обеспечивающий высокую жёсткость и минимальные люфты.
- H — класс точности, подходящий для прецизионных и промышленных задач.
Полное обозначение: EGH15CAZAH . Важно учитывать, что буква C после типоразмера указывает именно на исполнение повышенной нагрузки; при подборе каретки это позволяет отделить её от других решений и учесть необходимый запас по несущей способности и жёсткости.
Стоит обратить внимание
Каретки серии EG в исполнениях S и C при одинаковом типоразмере отличаются не только маркировкой, но и реальными возможностями: варианты S рассчитаны на стандартные рабочие нагрузки, тогда как исполнение C имеет повышенную несущую способность и жёсткость, что делает такие каретки более устойчивыми к перегрузкам и деформациям в ответственных узлах.
Конструкция и устройство
Каретка EGH15CAZAH TECHNIX представляет собой низкопрофильный шариковый блок серии EG для рельсов типоразмера 15 в исполнении повышенной нагрузки. Внутри корпуса реализована четырёхрядная система качения, которая обеспечивает устойчивое восприятие нагрузок и минимальные деформации под нагрузкой, а преднатяг ZA дополнительно увеличивает жёсткость линейного узла.
- Прямоугольный узкий корпус без фланца с низким профилем для компактных компоновок.
- Четыре ряда шариков для равномерного восприятия радиальных и моментных нагрузок.
- Исполнение C для повышенной нагрузки.
- Верхнее крепление через резьбовые отверстия на монтажной площадке каретки.
- Смазочные каналы и уплотнения, позволяющие поддерживать стабильный слой смазки и защищать дорожки качения от загрязнений.
Стоит обратить внимание
Каретки исполнения C благодаря рассчитанной на повышенную нагрузку геометрии особенно чувствительны к качеству базовых поверхностей и параллельности рельсов; корректный монтаж критичен для сохранения ресурса и достижения заявленных нагрузочных характеристик.
Размерный ряд серии EG H
Ниже приведена таблица линейных кареток серии EG H типоразмеров 15–30, выпускаемых. Текущий товар выделен.
Стоит обратить внимание
EGH15CAZAH относится к кареткам повышенной нагрузки в самом компактном типоразмере ряда; при переходе к 20-му и выше типоразмерам растут и габариты, и допустимые нагрузки, что стоит учитывать при проектировании.
Технические параметры и условия эксплуатации
Каретка EGH15CAZAH предназначена для работы по профильной направляющей типоразмера 15 и относится к исполнению повышенной нагрузки. Габариты каретки: длина 57,8 мм, ширина 34,0 мм, высота 24,0 мм, межцентровое расстояние крепления 26,0 мм, глубина отверстия крепёжного винта 6,0 мм — этого достаточно, чтобы обеспечить устойчивость и запас прочности в узлах с повышенными эксплуатационными нагрузками в своём классе.
- Серия: EG, низкопрофильные каретки средней области применения.
- Тип корпуса: H, прямоугольный узкий блок без фланца.
- Типоразмер: 15, под направляющую шириной 15 мм.
- Габариты: длина 57,8 мм; ширина 34,0 мм; высота 24,0 мм.
- Исполнение: C — каретка повышенной нагрузки с увеличенным запасом по несущей способности.
- Натяг: ZA, средний преднатяг для высокой жёсткости и минимальных люфтов.
- Крепление: верхнее, через резьбовые отверстия в корпусе.
- Монтажные размеры: межцентровое расстояние крепления 26,0 мм; глубина отверстия 6,0 мм.
- Условия эксплуатации: допускается работа при повышенных нагрузках в пределах характеристик каретки при условии ровных базовых поверхностей, корректной выверки рельса, регулярной смазки и защиты от попадания абразивных частиц и ударных воздействий.
Стоит обратить внимание
При работе в зоне верхних допустимых нагрузок важно соблюдать рекомендуемый интервал обслуживания: несвоевременная смазка и нарушение геометрии установки особенно сильно снижают ресурс кареток исполнения повышенной нагрузки.
Применяемость
Каретка EGH15CAZAH применяется в линейных системах, где компактные габариты 15-го типоразмера необходимо сочетать с повышенной нагрузочной способностью. Она подходит для осей станков с ЧПУ малой и средней мощности, модулей точного позиционирования, автоматизированных линий и оборудования, работающего в интенсивном или многосменном режиме.
- Линейные оси компактных станков с ЧПУ с повышенными требованиями к нагрузке и жёсткости.
- Портальные и координатные системы, где важно сохранить низкий профиль и увеличить несущую способность в пределах 15-го типоразмера.
- Прецизионные и измерительные установки, работающие при повышенных нагрузках в малогабаритных механизмах.
- Автоматизированные линии, транспортирующие и сортировочные устройства с интенсивными циклами работы.
- Узлы, где необходим запас по нагрузке, но переход на более крупный типоразмер или тяжёлую серию нежелателен по габаритам или массе.
Стоит обратить внимание
При проектировании линейных узлов для повышенной нагрузки важно не только выбрать исполнение C, но и корректно рассчитать моменты и силы в узле; при выходе за допустимые значения может потребоваться переход на более крупный типоразмер или иную серию кареток.
Аналоги
Линейная каретка EGH15CAZAH по исполнению повышенной нагрузки и типоразмеру 15 может сопоставляться с решениями других производителей при совпадении геометрии и характеристик. Ниже приведены аналоги, которые используют в качестве ориентиров при подборе замены или кросс‑сопоставлении.
Перед заменой на аналог другого производителя необходимо сверить каталожные размеры, допустимые нагрузки, преднатяг и класс точности, чтобы сохранить ожидаемую жёсткость и поведение линейного узла.
Стоит обратить внимание
При кросс‑подборе кареток повышенной нагрузки ориентируйтесь не только на маркировку и размеры, но и на реальные значения допустимых нагрузок по каталогам — именно они определяют, насколько корректно аналог заменит исходное изделие в существующей конструкции.
Часто задаваемые вопросы
- Чем EGH15CAZAH отличается от EGH15SAZAH?
Модель с индексом C относится к исполнению повышенной нагрузки и имеет больший запас по несущей способности, тогда как каретки S рассчитаны на стандартные режимы работы в своём типоразмере и используются там, где такие нагрузки не требуются. - Можно ли заменить EGH15CAZAH кареткой меньшей нагрузки?
Переход на исполнение S возможен только при условии, что фактические нагрузки значительно ниже предельных значений для типоразмера 15; в противном случае снижение класса по нагрузке может привести к ускоренному износу и потере жёсткости. - Какие требования к монтажу каретки повышенной нагрузки EGH15CAZAH?
Необходимы ровные базовые поверхности, точное выравнивание рельса, равномерная затяжка крепежа и контроль параллельности; при работе на повышенных нагрузках любые отклонения геометрии сильнее влияют на ресурс и характер хода каретки. - Как понять, что каретку EGH15CAZAH нужно менять?
Поводом для плановой замены служат рост люфта, снижение точности позиционирования, заметное увеличение шума и вибраций, а также следы выкрашивания или задиров на дорожках качения и сопрягаемых поверхностях рельса. - Подходит ли EGH15CAZAH для длительной работы в интенсивных режимах?
Да, исполнение повышенной нагрузки ориентировано на более тяжёлые режимы эксплуатации, однако для сохранения ресурса необходимо соблюдать расчётные нагрузки, регламент смазки и требования по качеству монтажа и базовых поверхностей.
Стоит обратить внимание
Даже при выборе каретки повышенной нагрузки запас по несущей способности не должен заменять корректный расчёт узла: в сложных или критичных случаях рекомендуется дополнительно проверить конструкцию на соответствие нагрузочным диаграммам производителя.
