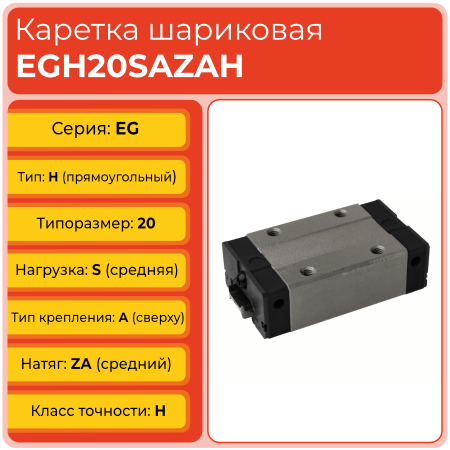

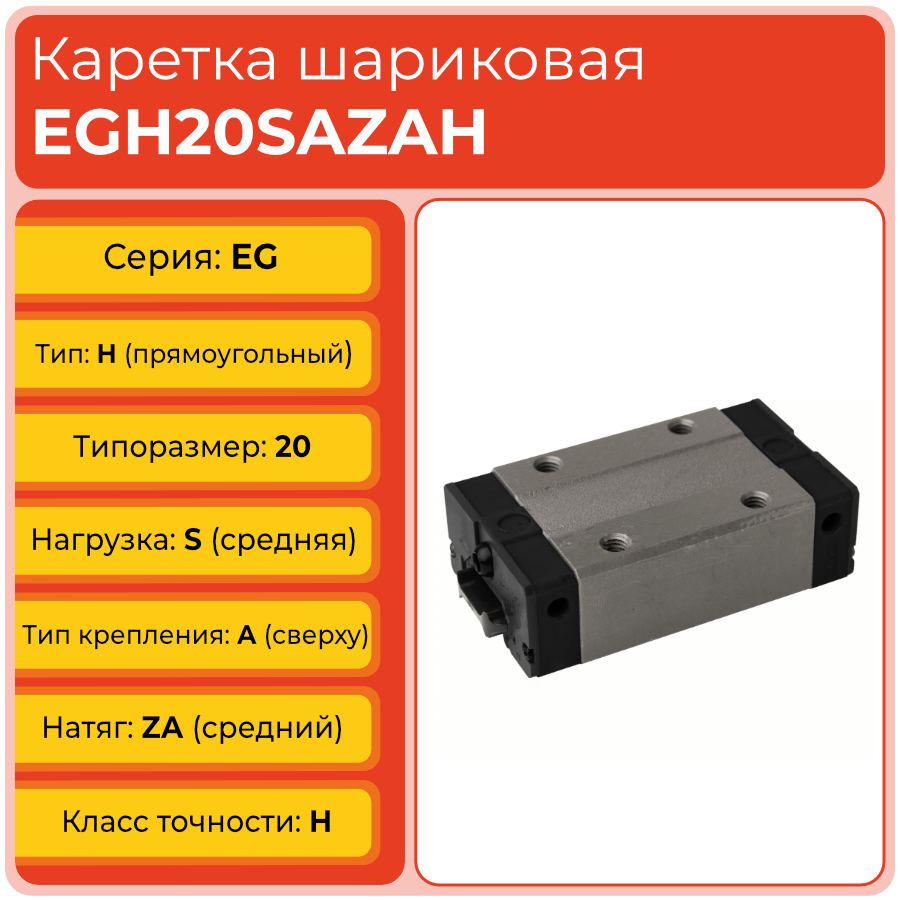

Линейная каретка EGH20SAZAH TECHNIX — низкопрофильная шариковая каретка серии EG для профильных направляющих шириной 20 мм в укороченном исполнении. Модель рассчитана на компактные линейные узлы с ограниченной длиной монтажного участка, где важны низкий профиль, достаточная жёсткость и стабильное позиционирование при повторяющихся циклах перемещения.
EGH20SAZAH представляет собой короткий прямоугольный блок без фланца с верхним типом крепления и средним преднатягом ZA, благодаря чему каретка сочетает компактную длину с уверенным восприятием нагрузок. Четырёхрядная шариковая система и геометрия серии EG обеспечивают плавный ход по направляющей при сохранении низкой строительной высоты линейного узла.
Стоит обратить внимание
EGH20SAZAH — удобный выбор для конструкций, где типоразмер 20 уже определён, но длина стандартной каретки избыточна и требуется уменьшить габарит по оси перемещения без потери точности и жёсткости.
Расшифровка артикула

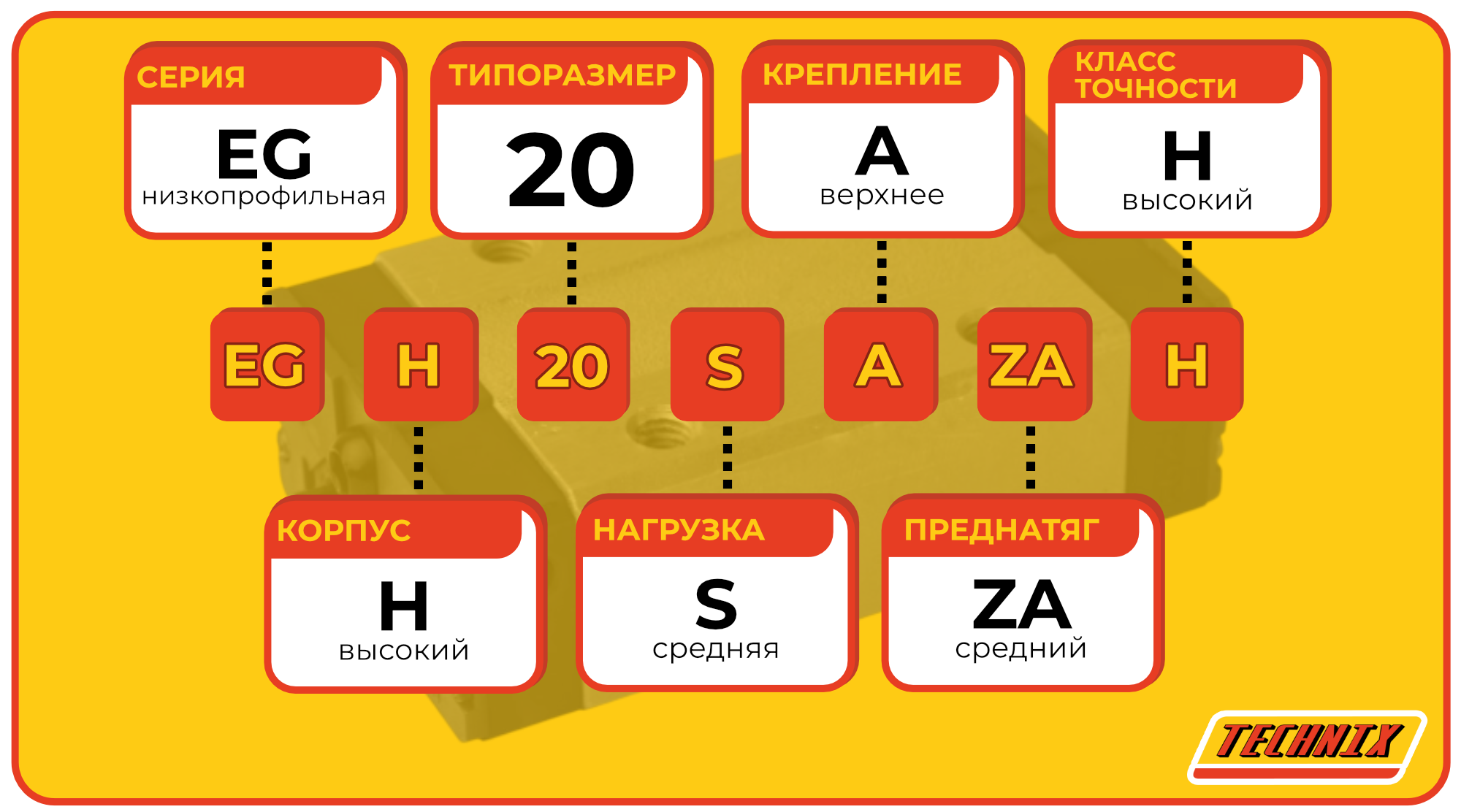

Обозначение EGH20SAZAH кодирует ключевые особенности каретки: серию направляющих, тип корпуса, размер по рельсу, исполнение по длине, крепление, величину преднатяга и класс точности. Это позволяет быстро оценить совместимость с направляющей и понять, для какого режима работы предназначено изделие.
- EG — серия низкопрофильных шариковых линейных кареток.
- H — прямоугольный узкий корпус без фланца.
- 20 — типоразмер для направляющих шириной 20 мм.
- S — средняя нагрузка.
- A — верхний способ крепления через резьбовые отверстия в корпусе.
- ZA — средний преднатяг, уменьшающий люфты и повышающий жёсткость узла.
- H — класс точности, подходящий для большинства промышленных применений и серийного оборудования.
Полное наименование модели: EGH20SAZAH. При выборе каретки важно учитывать сочетание укороченного исполнения S, преднатяга ZA и верхнего крепления, так как все эти параметры влияют на совместимость с существующей конструкцией и ресурс работы узла.
Стоит обратить внимание
Исполнение S удобно в случаях, когда нагрузка не является приоритетом, но при этом требуется сохранить преднатяг ZA и класс точности H для обеспечения стабильного позиционирования.
Конструкция и устройство

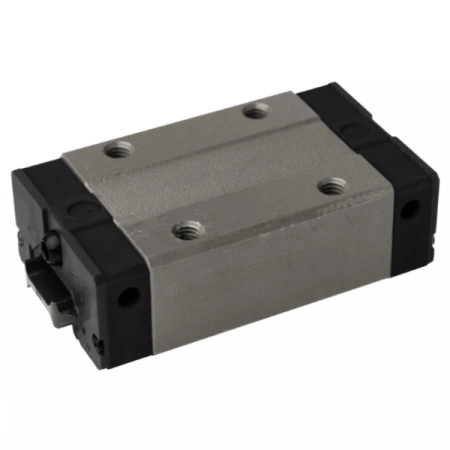

Каретка EGH20SAZAH представляет собой низкопрофильный шариковый блок для рельсов серии EG типоразмера 20. Внутри корпуса выполнены дорожки качения с четырьмя рядами шариков, которые воспринимают нагрузки в нескольких направлениях и обеспечивают устойчивый ход по направляющей. Верхнее крепление через резьбовые отверстия позволяет легко интегрировать каретку в линейные модули, портальные оси и компактные механизмы.
- Низкопрофильный прямоугольный корпус без фланца, оптимизированный для установки в ограниченных по высоте пространствах.
- Четырёхрядная шариковая система качения для восприятия радиальных и моментных нагрузок.
- Верхний тип крепления через резьбовые отверстия в монтажной площадке каретки.
- Смазочные каналы и торцевые уплотнения, обеспечивающие подачу смазки и базовую защиту дорожек качения от загрязнений.
Стоит обратить внимание
Укороченная геометрия снижает опорную длину по сравнению с исполнением C, поэтому при проектировании необходимо корректно оценить уровень нагрузок и жёсткость сопрягаемых элементов конструкции.
Размерный ряд серии EG H
Ниже приведена таблица типоразмеров низкопрофильных линейных кареток серии EG H, доступных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
EGH20SAZAH относится к тому же типоразмеру 20, что и более длинные каретки серии EG, но благодаря укороченному исполнению S позволяет экономить пространство и облегчать конструкцию линейного узла.
Технические параметры и условия эксплуатации

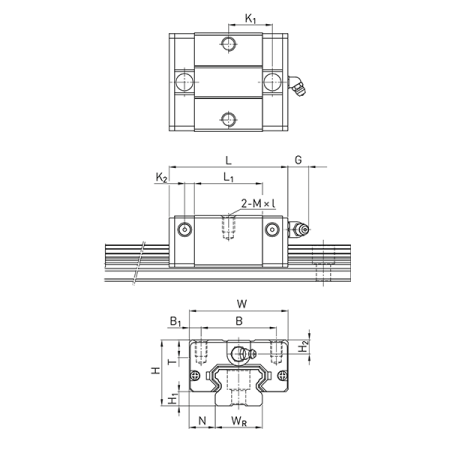

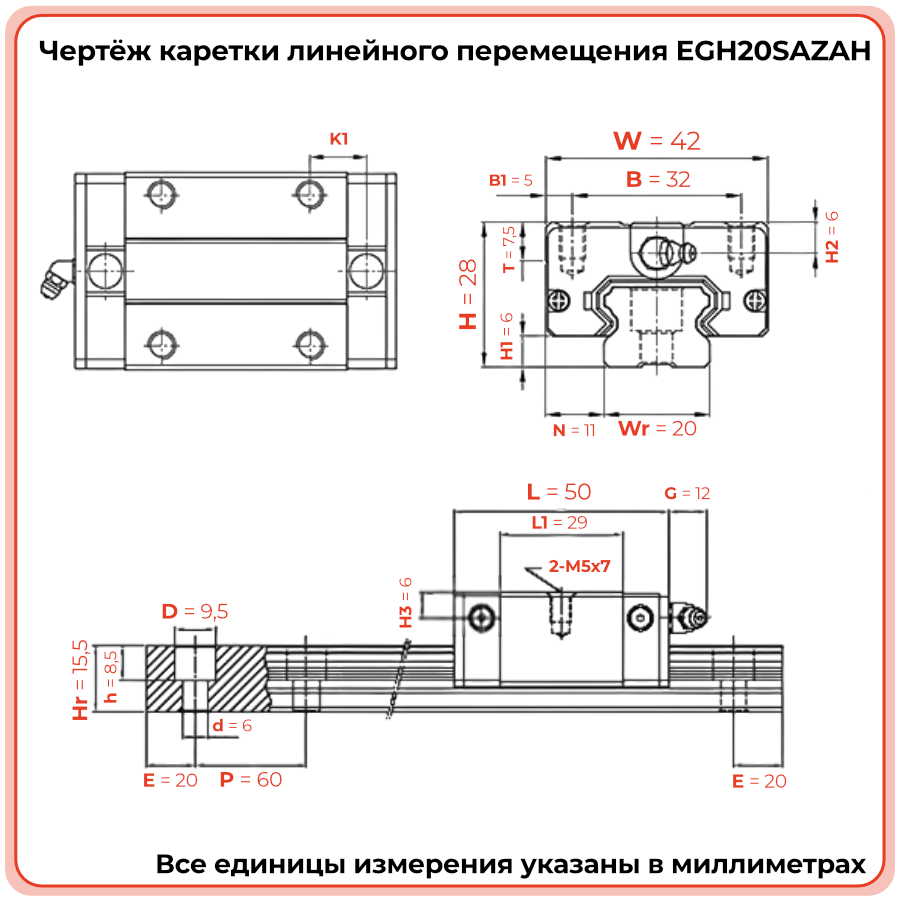

Линейная каретка EGH20SAZAH предназначена для работы по профильной направляющей типоразмера 20 и ориентирована на задачи средней нагрузки с повышенными требованиями к точности и компактности. Длина каретки составляет 51,2 мм, ширина — 42 мм, высота — 28 мм, межцентровое расстояние крепления — 29 мм, глубина отверстия крепёжного винта — 7,5 мм, что обеспечивает надёжную фиксацию на базовой плите при минимальной занимаемой длине.
- Серия: EG, низкопрофильная направляющая средней нагрузки.
- Тип корпуса: H, узкий прямоугольный блок без фланца.
- Типоразмер: 20, для рельсов шириной 20 мм.
- Габариты: длина 51,2 мм; ширина 42,0 мм; высота 28,0 мм.
- Исполнение: S, средняя нагрузка.
- Натяг: ZA, средний преднатяг для повышения жёсткости и снижения люфта.
- Крепление: верхнее, через резьбовые отверстия в корпусе.
- Монтажные размеры: межцентровое расстояние крепления 29,0 мм, глубина отверстия крепёжного винта 7,5 мм.
- Условия эксплуатации: требуются ровные и чистые базовые поверхности, корректная установка рельса без перекосов, регулярная смазка и защита от грубых загрязнений и ударных нагрузок для обеспечения расчётного ресурса.
Стоит обратить внимание
Из‑за среднего преднатяга и короткой опорной длины особенно важно соблюдать требования к качеству базирования и не допускать перекоса при затяжке крепежа, чтобы избежать повышенного внутреннего трения и ускоренного износа.
Применяемость
Каретка EGH20SAZAH TECHNIX применяется в узлах линейного перемещения, где требуется низкий профиль и укороченный корпус при сохранении точности и стабильного хода. Такое исполнение востребовано в компактных осях станков с ЧПУ, небольших портальных системах, модулях подачи и позиционирования, а также в автоматизированных устройствах, работающих в повторяющихся циклах.
- Линейные оси станков с ЧПУ и компактных обрабатывающих устройств.
- Портальные и координатные системы с ограниченной длиной монтажной зоны.
- Автоматизированные линии, модули подачи и транспортировки деталей.
- Прецизионные механизмы позиционирования в приборостроении и машиностроении.
- Применения, где важно сочетание низкого профиля, укороченного корпуса и среднего преднатяга для обеспечения жёсткости и точности перемещений.
Стоит обратить внимание
Если нагрузка на узел существенно возрастает или требуется увеличить опорную длину, имеет смысл сравнить EGH20SAZAH с исполнениями C или усилёнными модификациями и оценить запас по жёсткости и ресурсу.
Аналоги
Линейная каретка EGH20SAZAH выполнена в распространённом типоразмере 20 и укороченном исполнении S, поэтому может подбираться в качестве замены или аналога к изделиям других производителей при совпадении геометрии и технических параметров. Ниже приведены типовые обозначения для предварительного сопоставления.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При переходе на аналог другого производителя необходимо сверить не только линейные размеры, но и преднатяг, класс точности и характеристики по нагрузкам, чтобы поведение линейного узла соответствовало расчётным ожиданиям.
Часто задаваемые вопросы
- Можно ли заменить EGH20SAZAH на каретку другого бренда?
Замену допускается выполнять только после проверки полного совпадения посадочных размеров, межцентровых расстояний, преднатяга, класса точности и типа крепления; рекомендуется ориентироваться на каталожные данные и опыт практического применения. - Какие требования предъявляются к монтажу каретки EGH20SAZAH?
Базовые поверхности должны быть ровными и чистыми, рельс установлен без перекосов, крепёж затянут равномерно с контролем момента, а после сборки необходимо проверить плавность хода по всей длине направляющей и отсутствие заеданий. - Как определить, что каретку EGH20SAZAH необходимо заменить?
Поводом для замены служат ощутимый рост люфта, появление шума и вибраций, рывки при перемещении, ухудшение точности позиционирования и видимые следы износа на дорожках качения и рельсе. - Какой срок службы можно ожидать от EGH20SAZAH?
Фактический ресурс зависит от нагрузки, скорости, условий среды, качества монтажа и соблюдения регламента смазки; при корректной эксплуатации каретка рассчитана на длительную работу в составе промышленного оборудования без внеплановых замен.
Стоит обратить внимание
Плановый контроль точности и плавности хода линейного узла позволяет вовремя выявить начало износа и спланировать замену каретки до возникновения аварийной остановки или брака продукции.
