О товаре
Линейная каретка EGH25SAZAH TECHNIX — низкопрофильная шариковая каретка серии EG для профильных направляющих шириной 25 мм. Модель предназначена для компактных узлов линейного перемещения, где требуется сочетание сниженной высоты, достаточной грузоподъёмности и стабильного позиционирования при повторяющихся циклах работы оборудования.
EGH25SAZAH представляет собой узкий прямоугольный блок с верхним креплением, оптимизированный под ограниченные монтажные пространства и линейные модули среднего типоразмера. Конструкция с четырьмя рядами шариков и средним преднатягом ZA помогает равномерно распределять нагрузки и уменьшать люфт, обеспечивая плавный ход по направляющей серии EG даже при переменных усилиях и частых реверсах.
Стоит обратить внимание
Низкопрофильное исполнение серии EG позволяет снизить общую высоту механизма по сравнению с классическими каретками HG, что удобно при модернизации и проектировании компактных осей, не жертвуя при этом жёсткостью линейного узла.

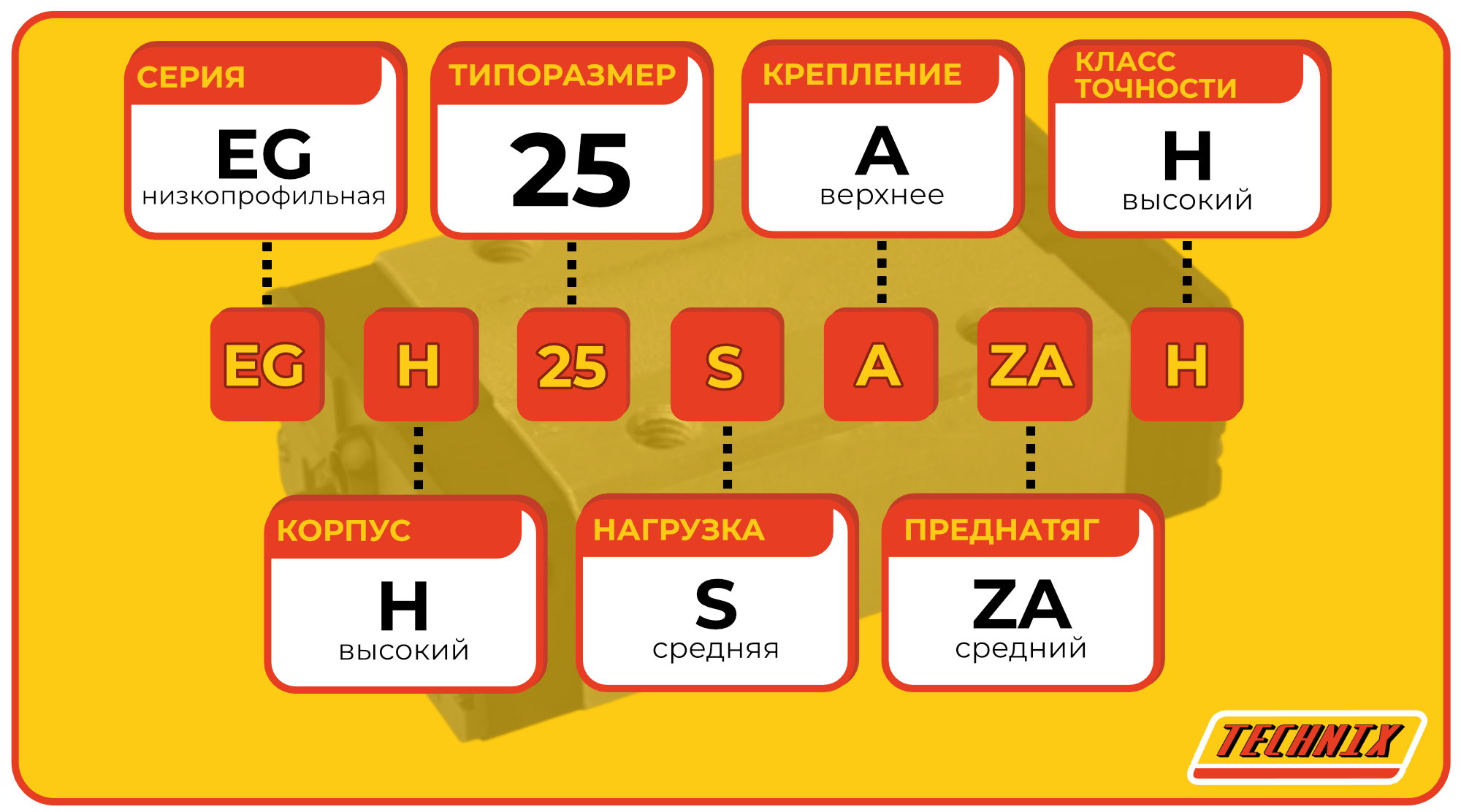

Расшифровка артикула
Обозначение EGH25SAZAH отражает серию, форму корпуса, типоразмер, исполнение по нагрузке, способ крепления, уровень преднатяга и класс точности каретки. Это упрощает подбор совместимых направляющих, оценку грузоподъёмности и понимание того, для каких условий эксплуатации рассчитана данная модель.
- EG — серия низкопрофильных шариковых линейных кареток средней нагрузки.
- H — прямоугольный узкий корпус без фланца для работы в стеснённых габаритах.
- 25 — типоразмер для направляющих с шириной рельса 25 мм.
- S — укороченное исполнение каретки серии EG, ориентированное на компактные оси.
- A — верхний тип крепления через резьбовые отверстия монтажной площадки.
- ZA — средний преднатяг для уменьшения люфта и повышения жёсткости линейного узла.
- H — высокий класс точности для промышленного оборудования и систем позиционирования.
Полное обозначение: EGH25SAZAH. При выборе важно учитывать не только типоразмер 25, но и исполнение S, преднатяг ZA и верхний способ крепления, чтобы каретка корректно вписалась в существующий линейный модуль и обеспечила требуемый ресурс.
Стоит обратить внимание
Сочетание низкого корпуса, исполнения S и среднего преднатяга делает EGH25SAZAH хорошим выбором для осей, где важны компактность и точность, но нет необходимости в более длинной каретке серии C.
Конструкция и устройство

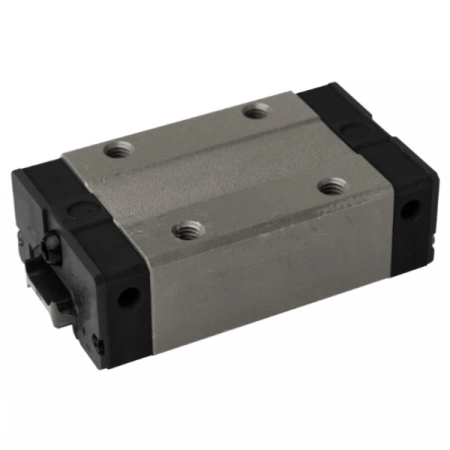

Каретка EGH25SAZAH TECHNIX представляет собой низкопрофильный прямоугольный шариковый блок серии EG для работы с профильными направляющими типоразмера 25. Корпус из закалённой стали содержит дорожки качения с четырьмя рядами шариков, расположенных по схеме, обеспечивающей устойчивое восприятие радиальных и моментных нагрузок при сохранении плавности перемещения. Верхнее крепление через резьбовые отверстия в монтажной плите упрощает интеграцию каретки в линейные модули, портальные конструкции и станочные оси.
- Низкопрофильный прямоугольный корпус без фланца для установки в ограниченных по высоте зонах.
- Шариковая система качения с четырьмя рядами тел качения для равномерного распределения усилий.
- Исполнение S с укороченной длиной для уменьшения монтажного размера вдоль оси рельса.
- Верхнее крепление через резьбовые отверстия на корпусе каретки для удобного монтажа на плиту или портал.
- Смазочные каналы и базовые уплотнения для обслуживания и защиты зоны качения.
Стоит обратить внимание
Благодаря низкому профилю и укороченному исполнению S каретка EGH25SAZAH позволяет уменьшить вылеты и моменты в конструкции, что положительно сказывается на жёсткости системы и снижает чувствительность к вибрациям.
Размерный ряд серии EG H
Ниже приведена таблица всех типоразмеров серии. Текущий товар выделен.
Стоит обратить внимание
EGH25SAZAH занимает среднюю позицию в размерном ряду EG H: по сравнению с 20-м типоразмером увеличены габариты и межцентровое расстояние крепления, но сохраняется низкий профиль и компактность по длине.
Технические параметры и условия эксплуатации

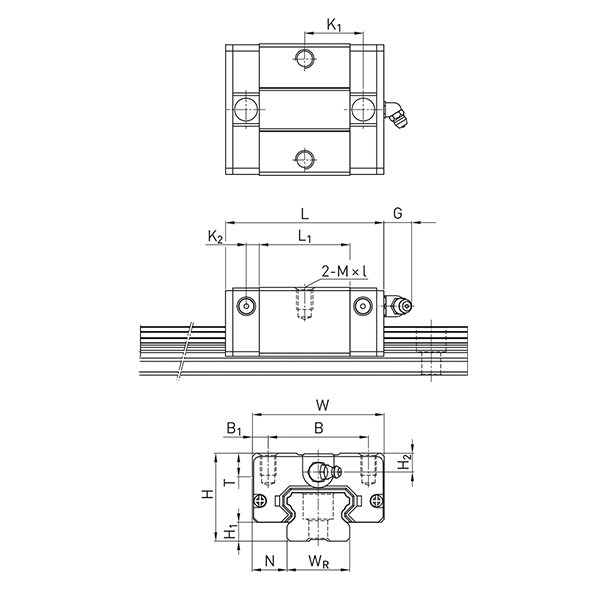

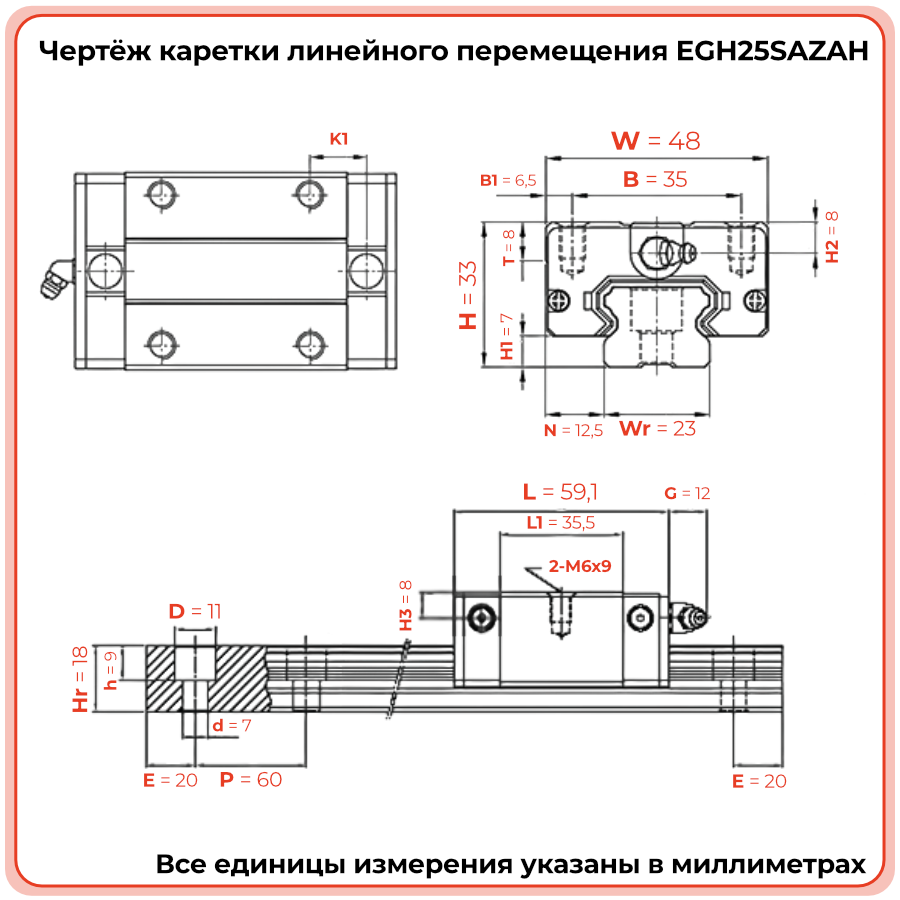

Линейная каретка EGH25SAZAH рассчитана на работу по профильной направляющей серии EG типоразмера 25 и относится к исполнению средней нагрузки. Длина каретки составляет 59,7 мм, ширина — 48 мм, высота — 33 мм, межцентровое расстояние крепления — 35,5 мм, глубина отверстия крепёжного винта — 8 мм, что обеспечивает надёжную фиксацию на монтажной плите.
- Серия: EG, низкопрофильная линейная направляющая средней нагрузки.
- Тип корпуса: H, узкий прямоугольный блок без фланца.
- Типоразмер: 25.
- Габариты: длина 59,7 мм; ширина 48,0 мм; высота 33,0 мм.
- Исполнение: S, укороченная каретка для компактных узлов.
- Натяг: ZA, средний.
- Крепление: верхнее, через резьбовые отверстия в корпусе каретки.
- Монтажные размеры: межцентровое расстояние крепления 35,5 мм, глубина отверстия крепёжного винта 8,0 мм.
- Условия эксплуатации: чистые базовые поверхности, точное выравнивание рельса, регулярная смазка и отсутствие ударных нагрузок в зоне качения.
Стоит обратить внимание
Средний преднатяг ZA предполагает более плотную посадку шариков в дорожках качения, поэтому особенно важно соблюдать требования по параллельности направляющих и качеству базовых поверхностей.
Применяемость
Каретка EGH25SAZAH применяется в линейных механизмах, где требуется низкий профиль, компактная длина и достаточный запас по нагрузке для типоразмера 25. Такое исполнение востребовано в станках с ЧПУ, портальных системах, автоматизированных линиях, перемещающих осях роботов, модулях подачи и позиционирующих устройствах, работающих в непрерывном или повторяющемся цикле.
- Линейные оси станков с ЧПУ и компактных обрабатывающих центров.
- Портальные и координатные системы с ограничением по высоте конструкции.
- Автоматизированные сборочные, упаковочные и транспортирующие линии.
- Линейные модули для подачи, фиксации и позиционирования деталей.
- Применения, где нужен баланс между жёсткостью, точностью перемещения и минимально возможной высотой линейного узла.
Стоит обратить внимание
При выборе EGH25SAZAH важно учитывать не только геометрию и нагрузку, но и условия среды: при наличии пыли, стружки или влаги рекомендуется предусматривать защиту зоны перемещения и регламент обслуживания.
Аналоги
Линейная каретка EGH25SAZAH имеет распространённый типоразмер и обозначение в серии EG, поэтому может сопоставляться с моделями других производителей при совпадении геометрии, преднатяга и класса точности. Ниже приведены ориентировочные аналоги для подбора и кросс-сравнения.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При подборе аналога важно сверять не только габариты и межцентровые расстояния, но и исполнение по преднатягу и классу точности, чтобы поведение линейного узла не отличалось от исходной конструкции.
Часто задаваемые вопросы
- Чем EGH25SAZAH отличается от EGH25CAZAH?
Исполнение S имеет меньшую длину каретки при тех же ширине и высоте, что помогает экономить монтажное пространство по оси рельса, тогда как вариант C обеспечивает увеличенную опорную длину для более нагруженных узлов. - Можно ли заменить EGH25SAZAH на каретку другого производителя?
Замена возможна при полном совпадении геометрии, преднатяга, класса точности и способа крепления, поэтому перед установкой аналога обязательно необходимо проверить каталожные размеры и допустимые нагрузки. - Какие требования к монтажу каретки EGH25SAZAH?
Необходимы ровные и чистые базовые поверхности, точная установка рельса, равномерная затяжка крепежа с контролем параллельности и проверка плавности хода по всей длине направляющей без заеданий. - Как понять, что каретку EGH25SAZAH пора менять?
О необходимости замены говорят рост люфта, появление постороннего шума и вибраций, рывки при перемещении, ухудшение точности позиционирования и видимые следы износа на рабочих поверхностях. - Какой ресурс можно ожидать от EGH25SAZAH?
Срок службы зависит от нагрузки, скорости, условий среды, качества монтажа и регулярности смазки; при соблюдении рекомендаций по эксплуатации каретка рассчитана на длительную работу в составе промышленного оборудования.
Стоит обратить внимание
Регулярная профилактика, контроль состояния направляющих и своевременная смазка позволяют продлить ресурс EGH25SAZAH и снизить риск незапланированных простоев оборудования.
