О товаре
Линейная каретка EGW20CCZAH TECHNIX — низкопрофильная шариковая каретка серии EG фланцевого типа для профильных направляющих шириной 20 мм. Модель предназначена для узлов линейного перемещения, где требуется компактная высота, устойчивое позиционирование и надёжная работа в составе станков с ЧПУ, портальных систем и автоматизированных линий.
EGW20CCZAH представляет собой фланцевый низкопрофильный блок для работы с направляющими серии EG типоразмера 20. Конструкция с несколькими рядами шариков по классической схеме EG обеспечивает равномерное восприятие нагрузок и плавный ход, а исполнение СС рассчитано на повышенную нагрузку по сравнению с стандартными S‑вариантами. Каретка подходит для компактных линейных модулей, где важно минимизировать высоту узла и сохранить жёсткость системы.
Стоит обратить внимание
EGW20CCZAH оптимальна для задач, где низкий профиль каретки напрямую влияет на компоновку оборудования: уменьшение высоты портала, снижение момента на базовой плите, компактная установка линейных осей внутри корпуса станка или робота. За счёт фланцевого корпуса и среднего преднатяга ZA каретка обеспечивает баланс между грузоподъёмностью, точностью и плавностью хода, что важно для современных систем автоматизации, роботизированных линий и обновления парка станков без роста габаритов.

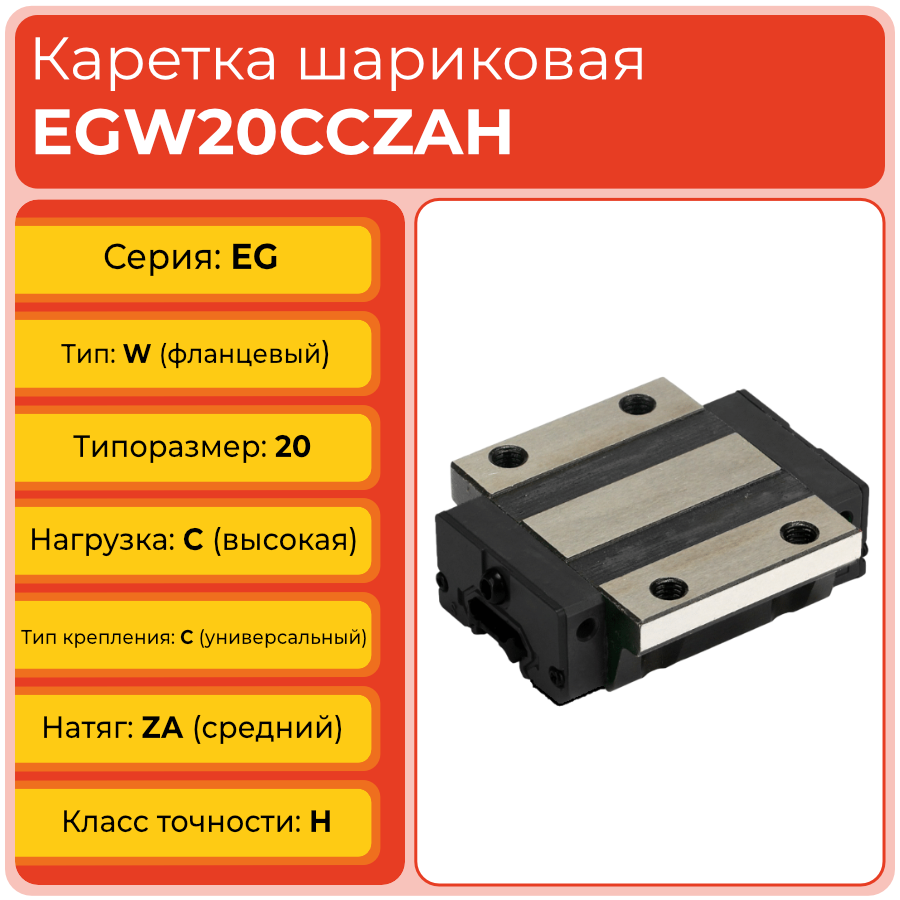

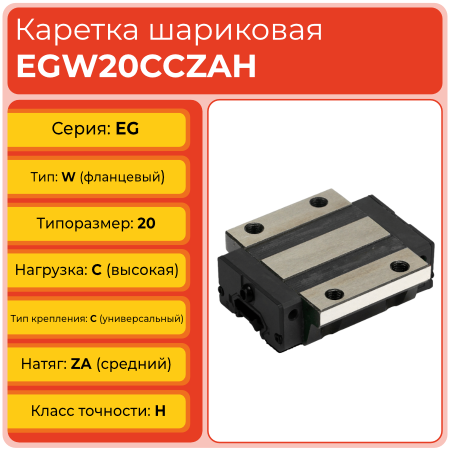

Расшифровка артикула
Обозначение EGW20CCZAH позволяет быстро понять ключевые характеристики каретки: серию и тип профиля, форму корпуса, типоразмер направляющей, расчётную нагрузку, исполнение, преднатяг и класс точности. Это упрощает подбор совместимых направляющих и кросс‑замену с аналогами других производителей для конкретной линейной оси.
- EG — серия низкопрофильных шариковых линейных кареток для компактных узлов и систем автоматизации.
- W — фланцевый тип корпуса, удобный для крепления к базовой плите и портальным конструкциям.
- 20 — типоразмер, соответствующий профильным направляющим шириной 20 мм и стандартному рельсу EG 20.
- C — исполнение, рассчитанное на повышенную нагрузку по сравнению с типом S (средняя).
- C — универсальное исполнение по монтажу, подходящее для широкого спектра линейных модулей и механизмов.
- ZA — средний преднатяг, позволяющий уменьшить люфт и повысить жёсткость узла при циклической работе.
- H — высокий класс точности, ориентированный на прецизионные системы позиционирования и оборудование с ЧПУ.
Полное обозначение: EGW20CCZAH. При выборе важно учитывать не только типоразмер 20, но и тип корпуса W, исполнение CC, уровень преднатяга ZA и класс точности H — именно эти параметры определяют совместимость с существующим линейным модулем и стабильность перемещения по рельсу.
Стоит обратить внимание
При подборе каретки серии EG по артикулу важно сверять не только типоразмер и форму корпуса, но и преднатяг, класс точности и исполнение по нагрузке. Замена, например, EGW20SCZAH на EGW20CCZAH без анализа каталожных характеристик может изменить жёсткость линейного узла, поведение при ускорениях и ресурс системы, что особенно критично для высокопроизводительных ЧПУ‑линий и роботизированных комплексов.
Конструкция и устройство

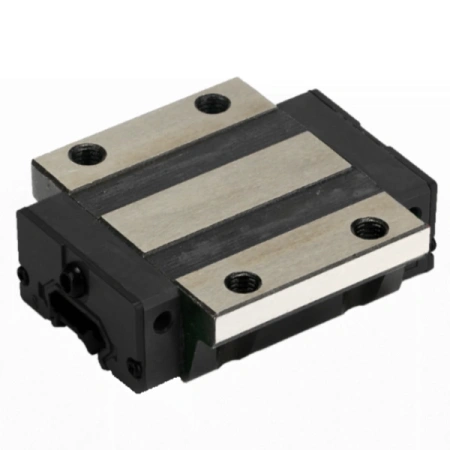

Каретка EGW20CCZAH TECHNIX представляет собой низкопрофильный фланцевый шариковый блок для рельсовых направляющих серии EG типоразмера 20. Внутри корпуса размещены дорожки качения с несколькими рядами шариков, обеспечивающие устойчивое восприятие нагрузок в разных направлениях и плавное линейное перемещение вдоль рельса. Фланцевый корпус и крепление через отверстия в фланце позволяют надёжно фиксировать каретку на монтажной плите, портальной балке или основании модуля.
- Низкопрофильный фланцевый корпус из закалённой стали для компактных линейных узлов.
- Шариковая система качения, оптимизированная под серию EG для плавного хода и равномерного распределения нагрузок.
- Исполнение CC, рассчитанное на более высокие нагрузки по сравнению с средненагруженным типом S.
- Крепление через фланцевые отверстия, удобное для портальных систем, станков и модулей автоматизации.
- Смазочные каналы, совместимые с стандартными решениями EG/HIWIN, для обслуживания каретки без сложной разборки узла.
Стоит обратить внимание
Низкий профиль каретки EGW20CCZAH снижает высоту линейного узла, но одновременно повышает чувствительность к качеству базовых поверхностей и точности монтажа. Для стабильной работы важно соблюдать рекомендуемые моменты затяжки крепежа, контролировать плоскостность монтажной плиты и регулярно обслуживать систему смазки — это напрямую влияет на ресурс каретки, точность позиционирования и шум при перемещении.
Размерный ряд серии EG W
Ниже приведена таблица типоразмеров линейных кареток серии EG W (фланцевый низкопрофильный корпус), представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
EGW20CCZAH занимает среднюю позицию в размерном ряду фланцевых низкопрофильных кареток EG: по сравнению с типоразмером 15 увеличены длина, ширина и межцентровое расстояние крепления, а переход к типам 25 и 30 даёт ещё больший запас по нагрузке и габаритам. Это позволяет гибко масштабировать линейные оси и выбирать каретку под конкретную задачу — от компактных узлов малой мощности до тяжёлых приводных порталов.
Технические параметры и условия эксплуатации
Линейная каретка EGW20CCZAH TECHNIX предназначена для работы по профильной направляющей типоразмера 20 с низким профилем узла и фланцевым креплением. Конструкция обеспечивает устойчивую работу при динамических и статических нагрузках, типичных для станков с ЧПУ, портальных систем и автоматизированных линий. Низкий профиль помогает уменьшить высоту механизма, а исполнение CC и средний преднатяг ZA делают каретку ориентированной на более требовательные задачи по жёсткости и точности позиционирования.
- Серия: EG, низкопрофильная шариковая линейная каретка.
- Тип корпуса: W, фланцевый, для крепления к базовой плите и портальным конструкциям.
- Типоразмер направляющей: 20 мм.

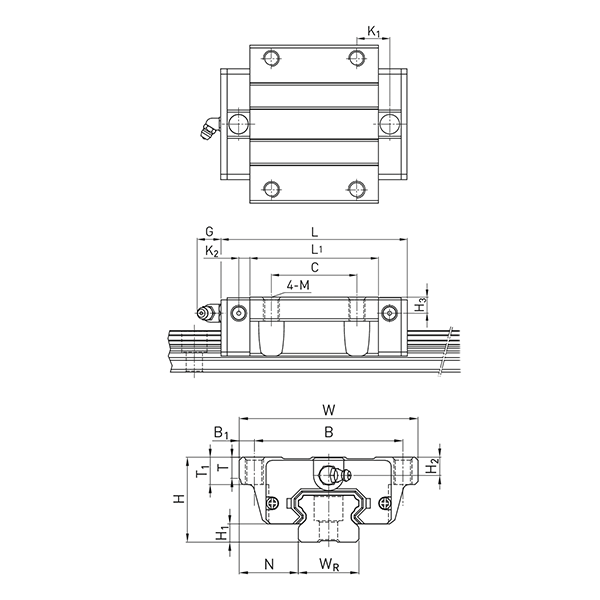

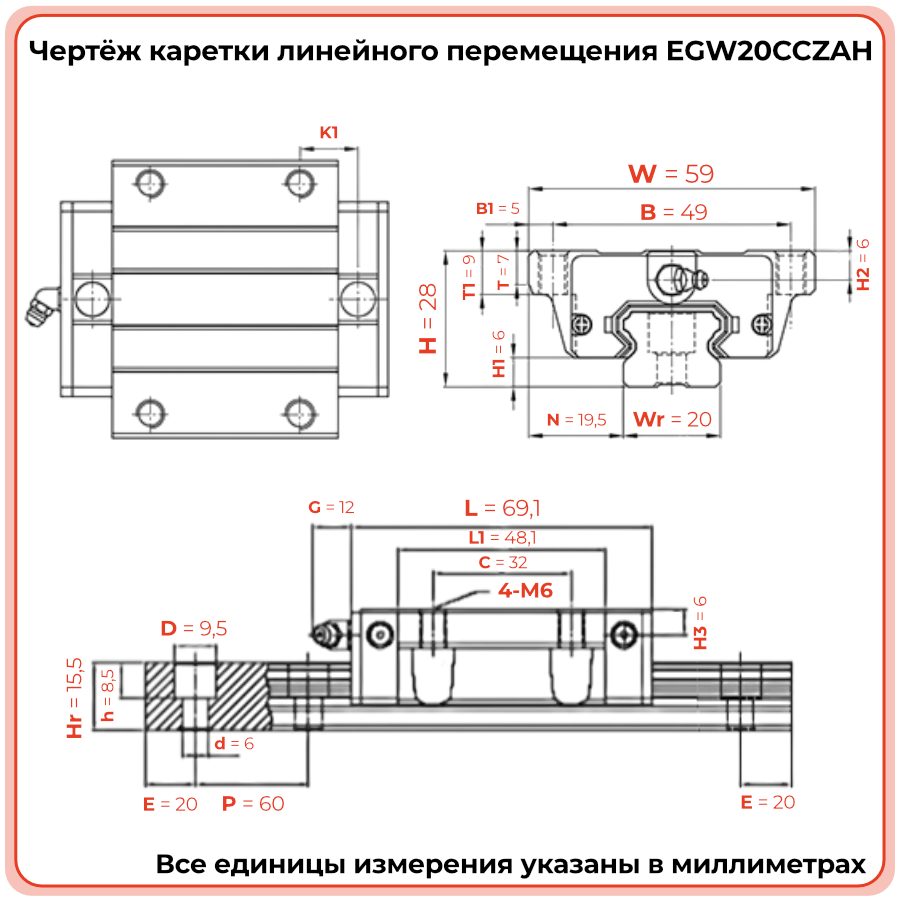

- Габариты каретки: длина 70,3 мм; ширина 59,0 мм; высота 28,0 мм.
- Межцентровое расстояние крепления: 48,1 мм.
- Глубина отверстия крепёжного винта: 6,0 мм.
- Преднатяг: ZA, средний, для повышения жёсткости и снижения люфта.
- Класс точности: H, для прецизионных систем позиционирования.
- Рекомендуемые условия эксплуатации: чистота рабочей зоны, регулярная смазка дорожек качения, отсутствие ударных нагрузок и перекосов направляющей.
- Типичные режимы работы: непрерывный или циклический с повторяющимися перемещениями, где важны стабильность хода, повторяемость позиционирования и ресурс линейного узла.
Стоит обратить внимание
Для низкопрофильных кареток серии EG критично сочетание правильного преднатяга, точности монтажа и режима смазки. При недостаточной смазке, перекосах направляющей или нарушении плоскостности монтажной плиты в зоне контакта шариков возрастает нагрузка и температура, что ведёт к ускоренному износу и потере точности. Подбор смазочного материала, интервала обслуживания и нагрузочного режима под условия конкретного производства позволяет значительно увеличить ресурс каретки и снизить риск незапланированных остановок оборудования.
Применяемость
Каретка EGW20CCZAH TECHNIX применяется в узлах линейного перемещения, где важны компактность, жёсткость и надёжность при повторяющихся циклах работы. Низкий профиль и фланцевый корпус делают модель удобной для встраивания в станки с ЧПУ, портальные и координатные системы, автоматизированные линии и модульные решения для перемещения и позиционирования. Средний преднатяг ZA и высокий класс точности H позволяют использовать каретку там, где требуется минимальный люфт и стабильная геометрия траектории.
- Линейные оси станков с ЧПУ и обрабатывающих центров малого и среднего форм‑фактора.
- Портальные системы и координатные столы с ограничениями по высоте узла.
- Автоматизированные сборочные, подающие и упаковочные линии.
- Модульные линейные приводы и кареточные модули для промышленной автоматизации.
- Применение в роботизированных комплексах и системах позиционирования, где важны компактность, плавность хода и повторяемость перемещений.
Стоит обратить внимание
При проектировании узла на базе EGW20CCZAH следует заранее учитывать габариты каретки, межцентровое расстояние крепления и глубину отверстий под винты, чтобы обеспечить достаточную жёсткость монтажной плиты и избежать локальных деформаций при затяжке крепежа. Особенно это важно в лёгких портальных системах и компактных ЧПУ‑станках, где тонкие базовые элементы могут влиять на точность позиционирования и долговечность линейной направляющей.
Аналоги
Линейная каретка EGW20CCZAH TECHNIX относится к распространённой низкопрофильной серии EG типоразмера 20, поэтому при необходимости возможен подбор аналогов других производителей с схожей геометрией, исполнением и преднатягом. Важно помнить, что любые аналоги требуют проверки по каталогу: даже при совпадении обозначения различия в допусках, нагрузках и уплотнениях могут влиять на работу узла.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При замене существующей каретки на аналог важно учитывать не только габаритные размеры, но и параметры преднатяга, класс точности, тип уплотнений и допустимые динамические и статические нагрузки. Неверный подбор может привести к изменению жёсткости узла, появлению люфтов или перегрузке дорожек качения, что отражается на точности обработки, стабильности позиционирования и сроке службы оборудования.
Часто задаваемые вопросы
- Чем EGW20CCZAH отличается от каретки EGW20SCZAH?
Модель EGW20CCZAH рассчитана на более высокую нагрузку, имеет другую длину и межцентровое расстояние крепления по сравнению с исполнением S. Это влияет на жёсткость линейного узла и выбор монтажной плиты, особенно в ответственных механизмах. - Можно ли заменить каретку EGW20CCZAH на стандартную каретку серии HG?
Прямая замена между низкопрофильной серией EG и стандартной серией HG без перепроектирования узла, как правило, невозможна: отличаются высота, форма корпуса, иногда межцентровые расстояния крепления и условия работы. Для корректной замены требуется анализ чертежей и характеристик обоих решений. - Какие требования к установке каретки EGW20CCZAH?
Необходимы ровная базовая поверхность, точная соосность направляющей и монтажной плиты, соблюдение рекомендуемых моментов затяжки крепежа и проверка плавности хода по всей длине рельса. Любые перекосы или деформации приводят к росту нагрузок в зоне шариков и сокращению ресурса каретки. - Когда стоит планировать замену каретки EGW20CCZAH?
О необходимости замены говорят увеличение люфта, появление шума и вибраций, рывки при перемещении, ухудшение точности позиционирования и визуальные следы износа на направляющей. Дополнительно важно оценивать состояние смазки и базовых поверхностей, чтобы исключить повторение причин износа. - Какой ресурс можно ожидать от каретки EGW20CCZAH?
Срок службы зависит от нагрузки, скорости, режима работы, качества монтажа, регулярности обслуживания и условий среды (пыли, влаги, температуры). При соблюдении рекомендаций по эксплуатации и смазке низкопрофильные каретки серии EG рассчитаны на длительную работу в составе промышленного оборудования и систем автоматизации.
Стоит обратить внимание
Регулярный контроль состояния каретки и направляющей — один из ключевых факторов надёжности линейных узлов. Плановые осмотры, проверка люфта и плавности хода, своевременное обслуживание системы смазки и замена изношенных элементов позволяют поддерживать стабильную точность оборудования и избежать простоев, связанных с отказом линейной системы.
