О товаре

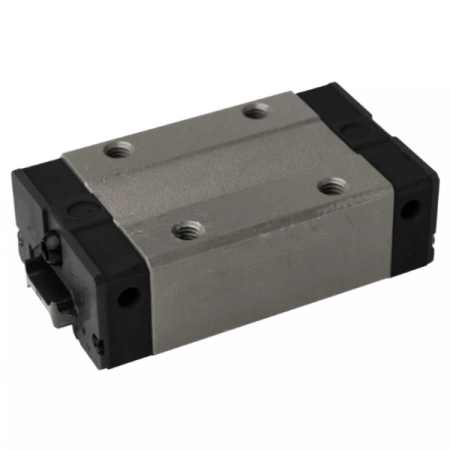

Линейная каретка EGH15SAZAH TECHNIX — низкопрофильная шариковая каретка серии EG средней нагрузки для профильных направляющих шириной 15 мм. Компактная длина и небольшой профиль делают эту модель удобной для линейных узлов с ограниченным монтажным пространством, где требуется надёжное и точное перемещение при регулярных циклах работы.
EGH15SAZAH представляет собой укороченный прямоугольный блок без фланца с верхним креплением и средним преднатягом ZA, что обеспечивает жёсткую посадку без лишнего люфта. Конструкция серии EG с четырьмя рядами шариков позволяет сохранить низкий профиль при достаточном запасе по нагрузке для большинства задач лёгкого и среднего машиностроения.
Стоит обратить внимание
EGH15SAZAH относится к линейке средненагруженных кареток серии EG и подходит для тех случаев, когда важно совместить компактность, точность и устойчивость к повседневным эксплуатационным нагрузкам на оборудовании небольшого форм‑фактора.
Расшифровка артикула

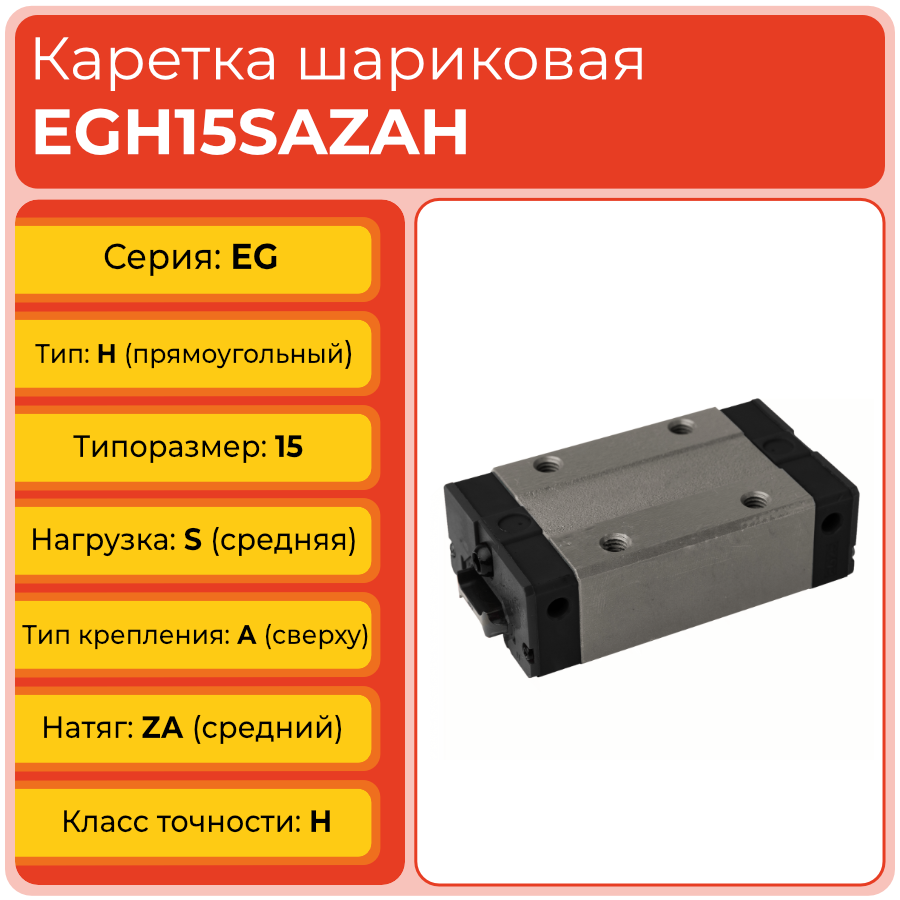

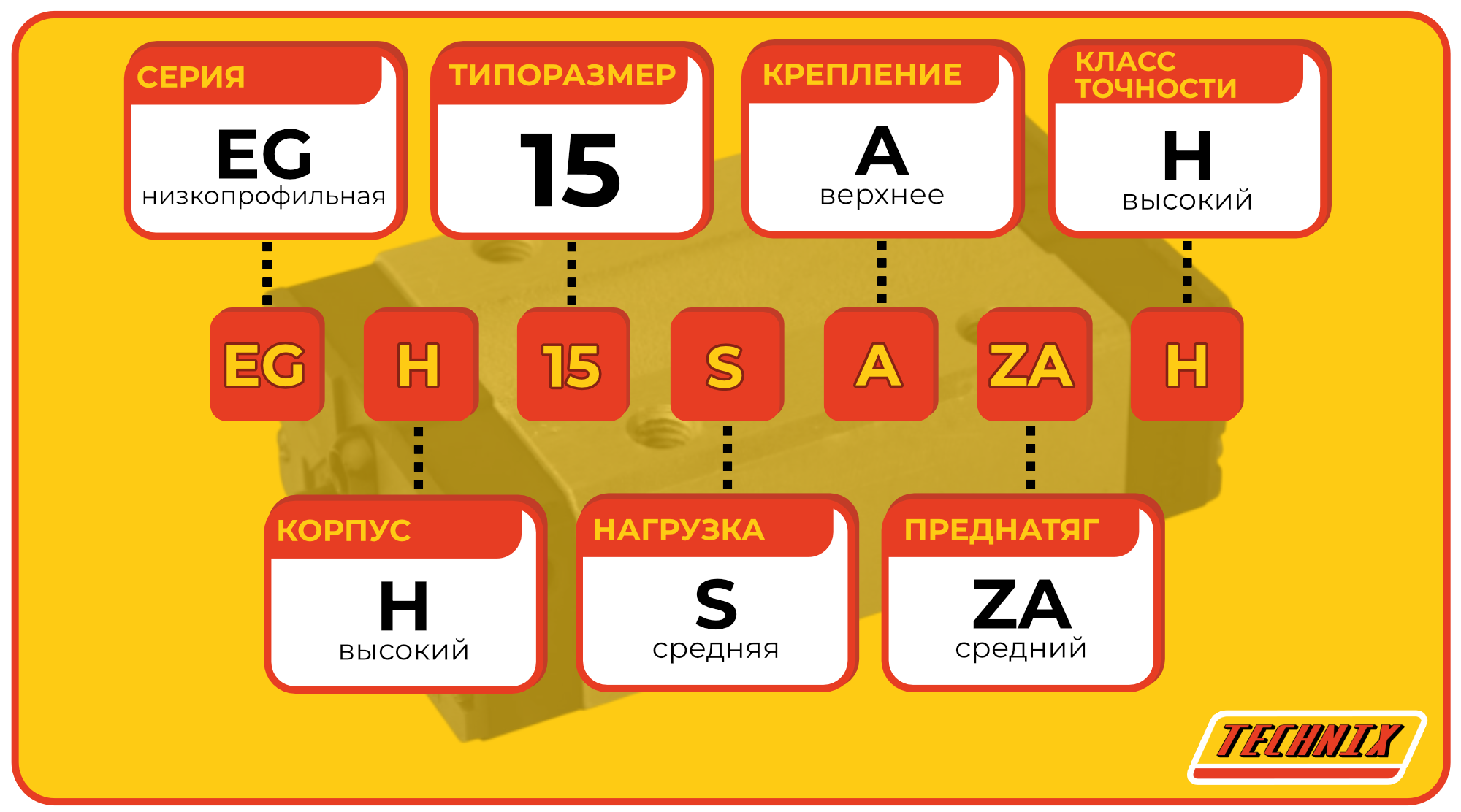

Маркировка EGH15SAZAH отражает принадлежность каретки к серии EG, её типоразмер, исполнение по длине, способ крепления, уровень преднатяга и класс точности. По обозначению можно заранее оценить совместимость с рельсом и понять, для каких режимов работы рассчитано изделие средней нагрузки.
- EG — серия низкопрофильных шариковых кареток средней нагрузки.
- H — прямоугольный узкий корпус без фланца.
- 15 — типоразмер каретки под направляющую с шириной рельса 15 мм.
- S — исполнение корпуса, рассчитанное на среднюю нагрузку.
- A — верхний тип крепления через резьбовые отверстия в корпусе каретки.
- ZA — средний преднатяг, уменьшающий люфт и повышающий жёсткость линейного узла.
- H — класс точности, оптимальный для промышленного оборудования общего назначения.
Полное обозначение: EGH15SAZAH . При подборе каретки следует учитывать, что серия EG — это именно семейство кареток, а выбор типоразмера 15 и исполнения S с преднатягом ZA должен соответствовать нагрузочным и габаритным требованиям конкретной конструкции.
Стоит обратить внимание
Исполнение S в сочетании с типоразмером 15 удобно для компактных механизмов и осей малой мощности, где требуется аккуратная интеграция каретки при ограниченной длине монтажной площадки.
Конструкция и устройство
Каретка EGH15SAZAH TECHNIX представляет собой низкопрофильный шариковый блок серии EG для рельсов типоразмера 15 в укороченном исполнении. Внутри корпуса расположены дорожки качения с четырьмя рядами шариков, которые воспринимают рабочие нагрузки и обеспечивают ровное перемещение вдоль направляющей. Верхнее крепление через резьбовые отверстия упрощает монтаж каретки на базовую плиту или портал небольших габаритов.
- Низкопрофильный прямоугольный корпус без фланца для установки в стеснённых по высоте пространствах.
- Четыре ряда шариков в замкнутых дорожках качения для восприятия нагрузок в нескольких направлениях.
- Верхний способ крепления через резьбовые отверстия в монтажной площадке каретки.
- Смазочные каналы и торцевые уплотнения, позволяющие поддерживать стабильную смазку рабочей зоны и базовую защиту от загрязнений.
Стоит обратить внимание
Благодаря сочетанию компактной длины и среднего преднатяга каретка чувствительна к качеству базирования и точности установки рельса, поэтому при монтаже важно избегать перекосов и напряжённой сборки.
Размерный ряд серии EG H
Ниже приведена таблица типоразмеров линейных кареток серии EG H в низкопрофильном исполнении, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
EGH15SAZAH располагается в начале размерного ряда серии EG H: это каретка минимального типоразмера с укороченным корпусом, подходящая для компактных и точных механизмов лёгкого и среднего класса нагрузок.
Технические параметры и условия эксплуатации

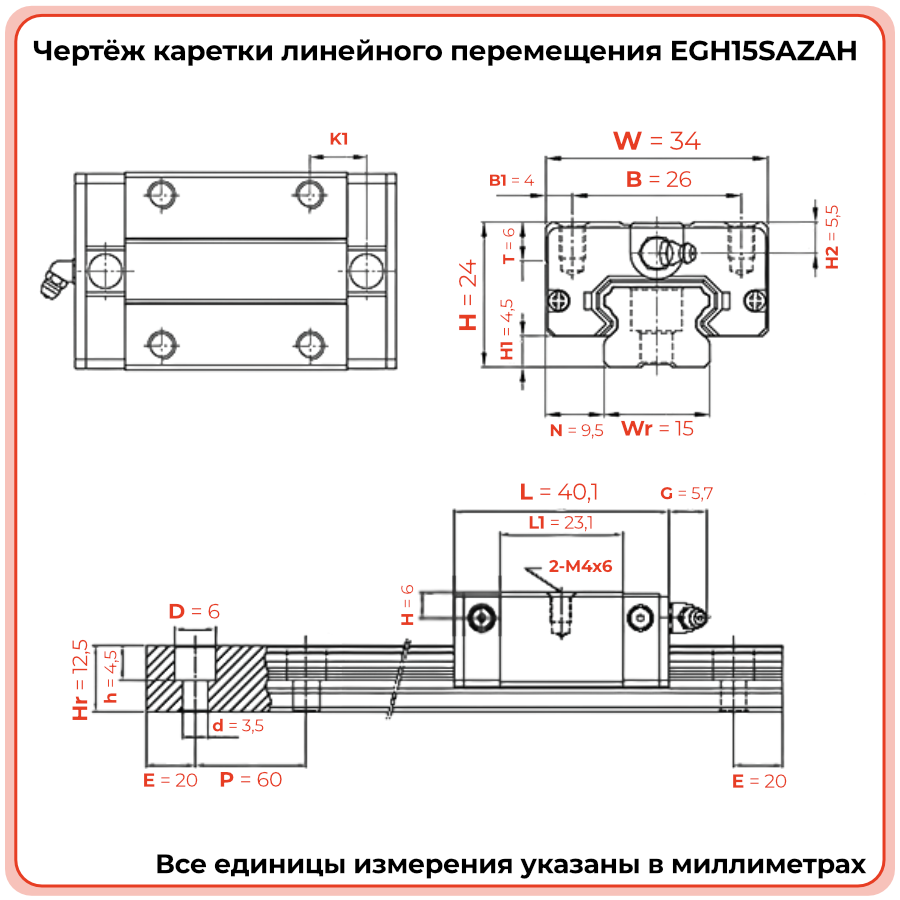

Каретка EGH15SAZAH TECHNIX рассчитана на работу с рельсами серии EG типоразмера 15 и относится к исполнению средней нагрузки. Длина каретки составляет 41,1 мм, ширина — 34 мм, высота — 24 мм, межцентровое расстояние крепления — 23,1 мм, глубина отверстия крепёжного винта — 6 мм, что обеспечивает уверенную фиксацию на лёгких и компактных конструкциях.
- Серия: EG, низкопрофильные каретки средней нагрузки.
- Тип корпуса: H, прямоугольный узкий блок без фланца.
- Типоразмер: 15, для направляющих шириной 15 мм.
- Габариты: длина 41,1 мм; ширина 34,0 мм; высота 24,0 мм.
- Исполнение: S, под среднюю нагрузку.
- Натяг: ZA, средний преднатяг для уменьшения люфтов и повышения жёсткости.
- Крепление: верхнее, через резьбовые отверстия в каретке.
- Монтажные размеры: межцентровое расстояние крепления 23,1 мм; глубина отверстия крепёжного винта 6,0 мм.
- Условия эксплуатации: рекомендуются ровные и чистые базовые поверхности, корректная установка рельса, регулярная подача смазки и защита от грубых загрязнений для сохранения ресурса и точности позиционирования.
Стоит обратить внимание
Сочетание малых габаритов и среднего преднатяга делает EGH15SAZAH особенно чувствительной к качеству сборки: при нарушении геометрии базы и неправильной затяжке крепежа возможно увеличение сопротивления ходу и ускоренный износ.
Применяемость
Каретка EGH15SAZAH применяется в облегчённых линейных механизмах, где критичны компактность, точность и средний уровень нагрузок. Модель подходит для малогабаритных осей станков с ЧПУ, лабораторного и испытательного оборудования, компактных позиционирующих модулей и автоматизированных устройств с повторяющимися циклами движения.
- Линейные оси малых станков с ЧПУ, плоттеров и гравировальных установок.
- Компактные портальные и координатные системы с ограниченной высотой и длиной монтажной зоны.
- Приборостроительное и лабораторное оборудование, требующее аккуратного и повторяемого позиционирования.
- Автоматизированные модули подачи, сортировки и перемещения деталей небольшого веса.
- Узлы, где важен баланс между небольшими габаритами, средней нагрузочной способностью и стабильностью перемещения.
Стоит обратить внимание
При проектировании следует учитывать, что серия EG ориентирована именно на каретки средней нагрузки; при ожидаемых высоких нагрузках или жёстких ударных режимах целесообразно рассмотреть более тяжёлые серии линейных кареток.
Аналоги
Линейная каретка EGH15SAZAH имеет распространённое обозначение в серии EG и может сопоставляться с решениями других производителей при совпадении геометрии, преднатяга и класса точности. Ниже приведены ориентировочные аналоги для предварительного подбора и кросс‑сравнения.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При подборе аналога следует сопоставлять не только габариты и посадочные размеры, но и уровень преднатяга, а также принадлежность к классу кареток средней нагрузки, чтобы сохранить ожидаемое поведение линейного узла.
Часто задаваемые вопросы
- Чем EGH15SAZAH отличается от EGH15CAZAH?
Модель с индексом S имеет укороченный корпус при тех же ширине и высоте, поэтому занимает меньше места по оси рельса, в то время как исполнение C обладает увеличенной опорной длиной и может быть предпочтительно при более высоких нагрузках. - Можно ли заменить EGH15SAZAH на каретку другого производителя?
Замена возможна при совпадении типоразмера, габаритов, межцентровых расстояний, преднатяга и класса точности; перед принятием решения рекомендуется сверить каталожные данные и при необходимости провести контрольную установку. - Какие требования предъявляются к установке каретки EGH15SAZAH?
Необходимы ровные и чистые базовые поверхности, правильное позиционирование рельса без перекосов, равномерная затяжка крепежа с заданным моментом и проверка плавности перемещения по всей длине хода без заеданий и рывков. - Когда следует планировать замену каретки EGH15SAZAH?
О необходимости замены свидетельствуют рост люфта, появление постороннего шума и вибраций, неровный ход, ухудшение точности позиционирования и визуальные признаки износа на дорожках качения и поверхности рельса. - Каков ожидаемый ресурс каретки EGH15SAZAH?
Срок службы зависит от уровня нагрузок, скорости, чистоты среды, регулярности смазки и качества монтажа; при соблюдении рекомендаций по эксплуатации каретка обладает достаточным ресурсом для длительной работы в составе оборудования средней нагрузки.
Стоит обратить внимание
Периодический контроль состояния кареток и направляющих, а также плановое обслуживание по регламенту позволяют поддерживать точность и надёжность линейных узлов, минимизируя риск незапланированных остановок оборудования.
