О товаре
Линейная каретка EGH20CAZBH TECHNIX — низкопрофильная шариковая каретка серии EG для профильных направляющих шириной 20 мм в исполнении повышенной грузоподъёмности. Модель рассчитана на применение в компактных линейных узлах, где требуется сочетание невысокого корпуса, увеличенной опорной длины и надёжной работы под переменными нагрузками.
EGH20CAZBH представляет собой прямоугольный блок с верхним типом крепления и усиленным исполнением корпуса, что позволяет использовать эту каретку в механизмах, требовательных к жёсткости и ресурсу. Четырёхрядная шариковая схема, средний преднатяг и компактная геометрия серии EG обеспечивают устойчивое перемещение по рельсу при сохранении низкого профиля конструкции.
Стоит обратить внимание
EGH20CAZBH занимает промежуточную позицию между лёгкими низкопрофильными решениями и более массивными каретками серий повышенной нагрузки, что делает её удобным вариантом для модернизации и проектирования оборудования среднего класса.

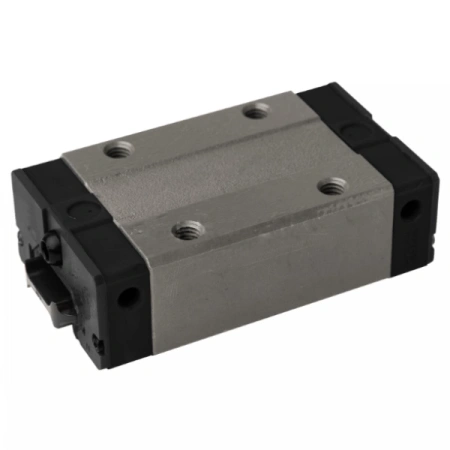

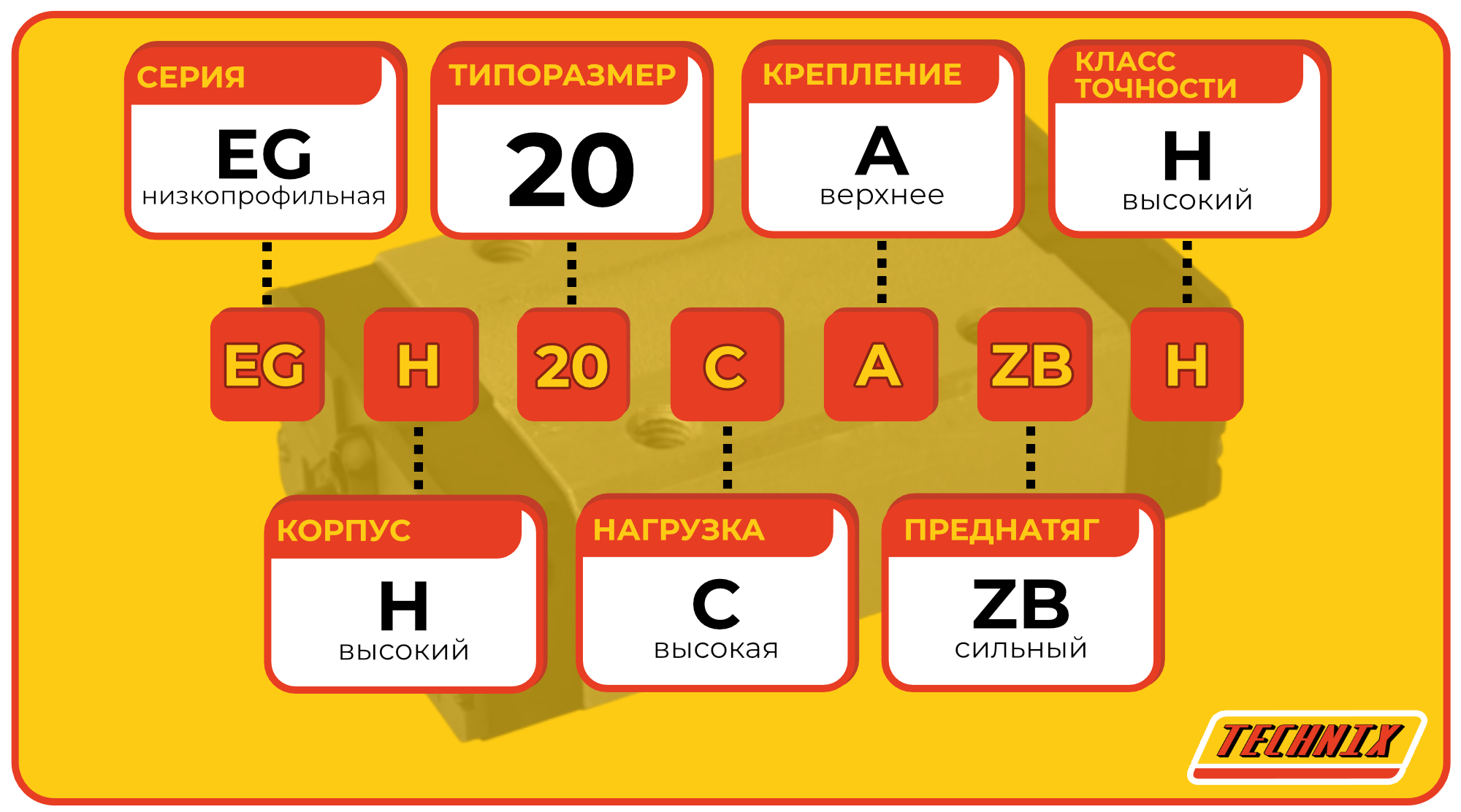

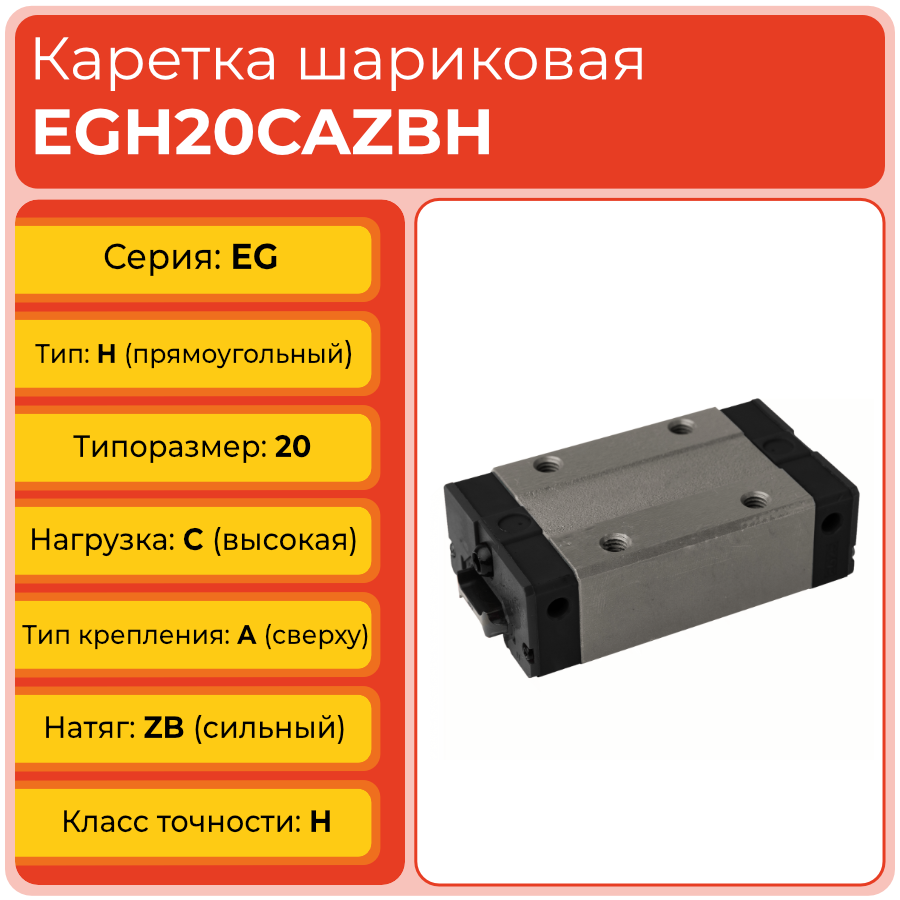

Расшифровка артикула
Маркировка EGH20CAZBH содержит основные сведения о типе каретки, её геометрии и эксплуатационных характеристиках: серии, форме корпуса, типоразмере, исполнении по нагрузке, способе крепления, преднатяге и классе точности. По обозначению легко определить совместимость с направляющими и подобрать каретку под требования конкретного узла.
- EG — серия низкопрофильных шариковых линейных кареток.
- H — прямоугольный корпус без фланца (узкое исполнение).
- 20 — типоразмер каретки и рельса с шириной направляющей 20 мм.
- C — стандартное исполнение по грузоподъёмности с увеличенной опорной длиной.
- A — верхнее крепление через резьбовые отверстия в монтажной площадке каретки.
- ZB — сильный преднатяг.
- H — класс точности, подходящий для большинства промышленных задач и серийных машин.
Полное наименование изделия: EGH20CAZBH. При подборе важно учитывать не только типоразмер 20, но и исполнение корпуса, преднатяг и тип крепления, чтобы каретка корректно работала в существующей кинематической схеме оборудования.
Стоит обратить внимание
Сочетание букв C и ZB в обозначении указывает на исполнение с увеличенной длиной и усиленным корпусом по сравнению с базовыми версиями, что полезно при работе на более жёстких режимах и при повышенных требованиях к ресурсу.
Конструкция и устройство
Каретка EGH20CAZBH — это низкопрофильный шариковый блок серии EG для рельсов типоразмера 20 с увеличенной опорной длиной корпуса. Внутри корпуса расположены четыре ряда шариков, циркулирующих по замкнутым дорожкам качения и воспринимающих нагрузки с нескольких направлений, что обеспечивает устойчивое позиционирование и плавный ход вдоль направляющей. Верхнее крепление через резьбовые отверстия упрощает установку каретки на монтажную плиту или портал.
- Прямоугольный низкопрофильный корпус без фланца, выполненный из закалённой стали.
- Четырёхрядная шариковая система качения с циркуляцией тел по направляющим канавкам.
- Увеличенная опорная длина за счёт исполнения C и B для более равномерного распределения нагрузок.
- Верхний тип крепления, обеспечивающий удобную интеграцию в линейные модули и станочные узлы.
- Смазочные каналы, позволяющие поддерживать необходимый уровень смазки без полной разборки узла.
Стоит обратить внимание
Исполнение с увеличенной длиной корпуса предъявляет повышенные требования к точности баз и параллельности направляющих — при монтажных ошибках возрастает риск внутреннего напряжения и ускоренного износа каретки.
Размерный ряд серии EG H
Ниже приведена таблица типоразмеров линейных кареток серии EG H в низкопрофильном исполнении, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
EGH20CAZBH относится к типоразмеру 20, но в исполнении с увеличенной длиной и усиленным корпусом, что обеспечивает дополнительный запас по жёсткости по сравнению с более компактными модификациями серии EG.

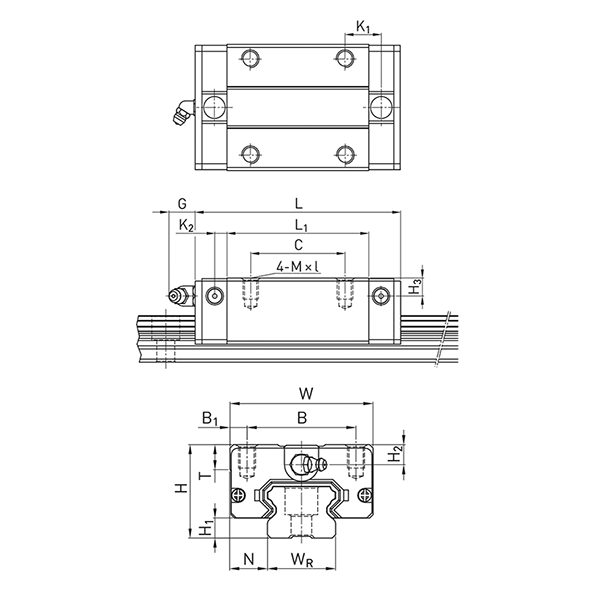

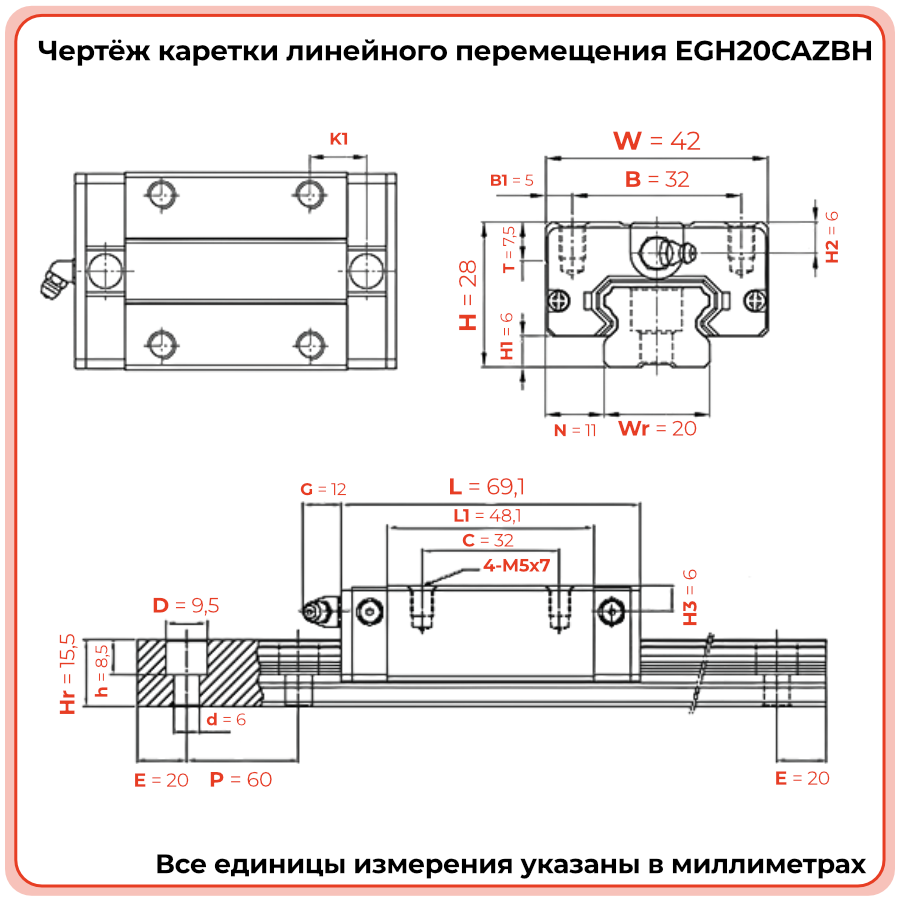

Технические параметры и условия эксплуатации
Каретка EGH20CAZBH предназначена для работы с профильной направляющей серии EG типоразмера 20 и ориентирована на узлы, где требуется повышенная жёсткость при сохранении низкого профиля. Длина каретки составляет 70,3 мм, ширина — 42 мм, высота — 28 мм, межцентровое расстояние крепления — 32 мм, глубина отверстия крепёжного винта — 7,5 мм, что обеспечивает устойчивую фиксацию на базовой плите и оптимальное распределение нагрузок.
- Серия: EG, низкопрофильные шариковые направляющие средней нагрузочной способности.
- Тип корпуса: H, узкий прямоугольный блок без фланца.
- Типоразмер: 20, для рельсов шириной 20 мм.
- Габариты: длина 70,3 мм; ширина 42,0 мм; высота 28,0 мм.
- Исполнение: C, увеличенная опорная длина; B, усиленное исполнение корпуса.
- Натяг: ZB, преднатяг повышенного уровня для максимальной жёсткости.
- Крепление: верхнее, через резьбовые отверстия.
- Монтажные размеры: межцентровое расстояние крепления 32,0 мм; глубина отверстия крепёжного винта 7,5 мм.
- Условия эксплуатации: рекомендуется использовать каретку при стабильных температурах, чистых базовых поверхностях и регулярной смазке; нежелательны ударные нагрузки и перекосы рельса относительно монтажной плиты.
Стоит обратить внимание
Преднатяг ZB обеспечивает очень плотную посадку шариков в дорожках, что положительно влияет на точность и жёсткость, но при нарушении геометрии узла может приводить к росту внутренних нагрузок и сокращению ресурса.
Применяемость
Каретка EGH20CAZBH применяется в узлах линейного перемещения, где важна высокая жёсткость при сравнительно компактных габаритах и ограниченной высоте. Она подходит для осей станков с ЧПУ, приводных порталов, прецизионных перемещающих модулей, а также для автоматизированных линий, работающих с повторяющимися циклами и переменными нагрузками.
- Линейные оси и координатные столы станков с ЧПУ малого и среднего формата.
- Портальные системы перемещения, требующие повышенной жёсткости по всем направлениям.
- Автоматизированные транспортирующие и сборочные модули в машиностроении и робототехнике.
- Узлы точного позиционирования, где важно минимизировать люфт и повысить повторяемость перемещений.
- Применения, где требуется баланс между низким профилем, увеличенной опорной длиной и высоким уровнем преднатяга.
Стоит обратить внимание
В случаях, когда приоритетом является максимально лёгкий ход при невысоких нагрузках, имеет смысл рассматривать модификации с меньшим преднатягом; EGH20CAZBH ориентирована на задачи, где жёсткость и устойчивость к нагрузкам важнее минимального усилия перемещения.
Аналоги
Линейная каретка EGH20CAZBH выполнена в распространённом типоразмере 20 и может рассматриваться как функциональный аналог моделей других производителей при совпадении посадочных размеров, преднатяга и класса точности. Ниже приведены ориентировочные аналоги для предварительного подбора и кросс-сопоставления.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При замене каретки важно сверять не только габариты и межцентровые расстояния, но и фактический уровень преднатяга и класс точности — от этого напрямую зависят жёсткость, ресурс и поведение линейного узла.
Часто задаваемые вопросы
- Чем EGH20CAZBH отличается от EGH20CAZAH?
Модификация с индексом B имеет усиленное исполнение и более высокий уровень преднатяга, что повышает жёсткость и устойчивость к нагрузкам по сравнению с вариантом с индексом A, но предъявляет более строгие требования к качеству монтажа. - Можно ли заменить EGH20CAZBH на каретку другого бренда?
Замена возможна только после проверки соответствия основных габаритов, межцентровых расстояний, преднатяга и класса точности; рекомендуется сверять данные по каталогам и, при необходимости, проводить примерку в реальном узле. - Какие особенности монтажа каретки EGH20CAZBH?
Базовые поверхности должны быть тщательно обработаны и очищены, направляющая установлена без перекоса, крепёж затянут равномерно с контролем момента, а после сборки следует проверить плавность перемещения по всей длине хода. - Когда следует планировать замену каретки EGH20CAZBH?
Признаками необходимости замены являются рост люфта, появление шума и вибраций, рывки при ходе, ухудшение точности позиционирования, а также видимый износ дорожек качения и рельса. - Каков ориентировочный срок службы EGH20CAZBH?
Ресурс зависит от уровня нагрузок, скоростного режима, качества смазки, чистоты рабочей зоны и корректности монтажа; при соблюдении рекомендаций производителя каретка обеспечивает длительную и предсказуемую работу в составе промышленного оборудования.
Стоит обратить внимание
Регулярный контроль состояния кареток и направляющих, а также плановая замена по результатам диагностики позволяют снизить риски простоев оборудования и неожиданных отказов линейных узлов.
