О товаре

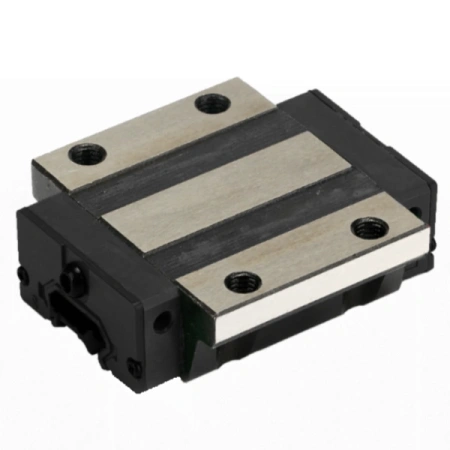

Линейная каретка EGW30CCZAH TECHNIX — низкопрофильная шариковая каретка фланцевого типа для профильных направляющих шириной 30 мм. Модель рассчитана на применение в линейных системах, где требуется сочетание крупного типоразмера, высокой допустимой нагрузки, жёсткости и устойчивой работы при интенсивных циклах перемещения.
Каретка относится к серии EG с низким профилем и фланцевым корпусом, что позволяет использовать её в узлах с ограничением по высоте и одновременно получать надёжную опору на монтажной плите. Исполнение CC ориентировано на высокую нагрузку, преднатяг ZA помогает уменьшать люфт, а класс точности H делает модель подходящей для оборудования, где важны повторяемость перемещений, стабильность геометрии и аккуратная работа на высоких скоростях.
Стоит обратить внимание
EGW30CCZAH — один из наиболее мощных вариантов в низкопрофильной фланцевой линейке EG. Такая каретка особенно уместна в проектах, где уже недостаточно решений на 15, 20 или 25 мм, но при этом важно сохранить умеренную высоту линейного узла и получить серьёзный запас по жёсткости и нагрузочной способности.

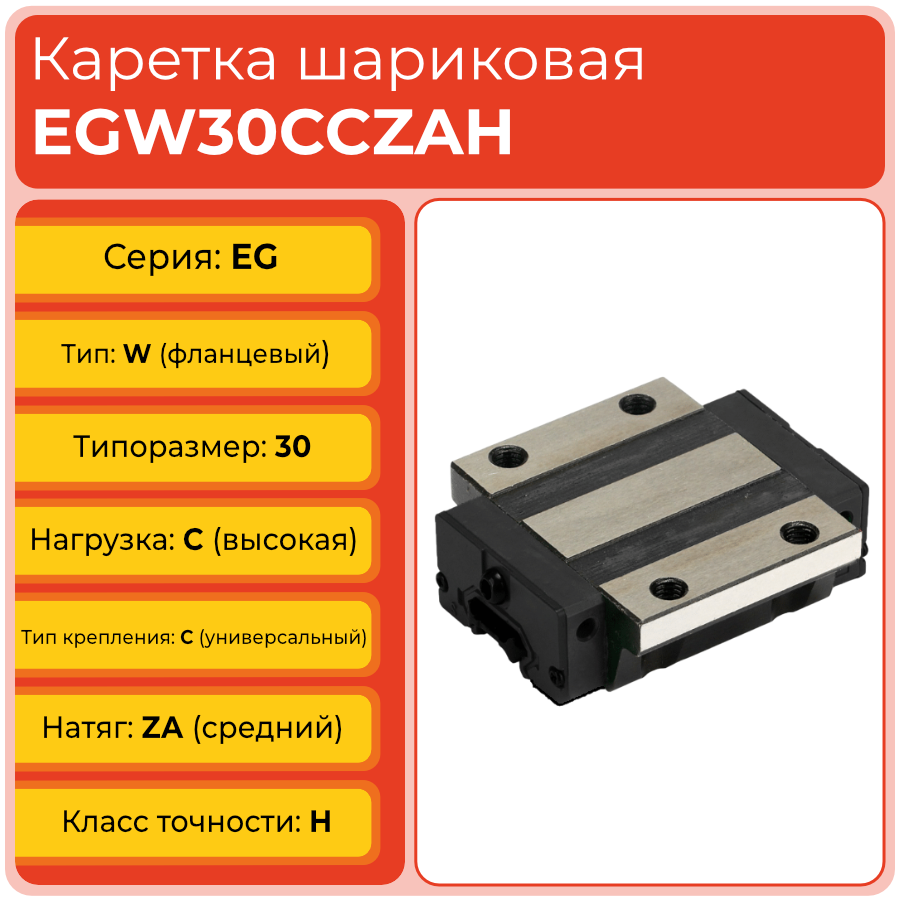

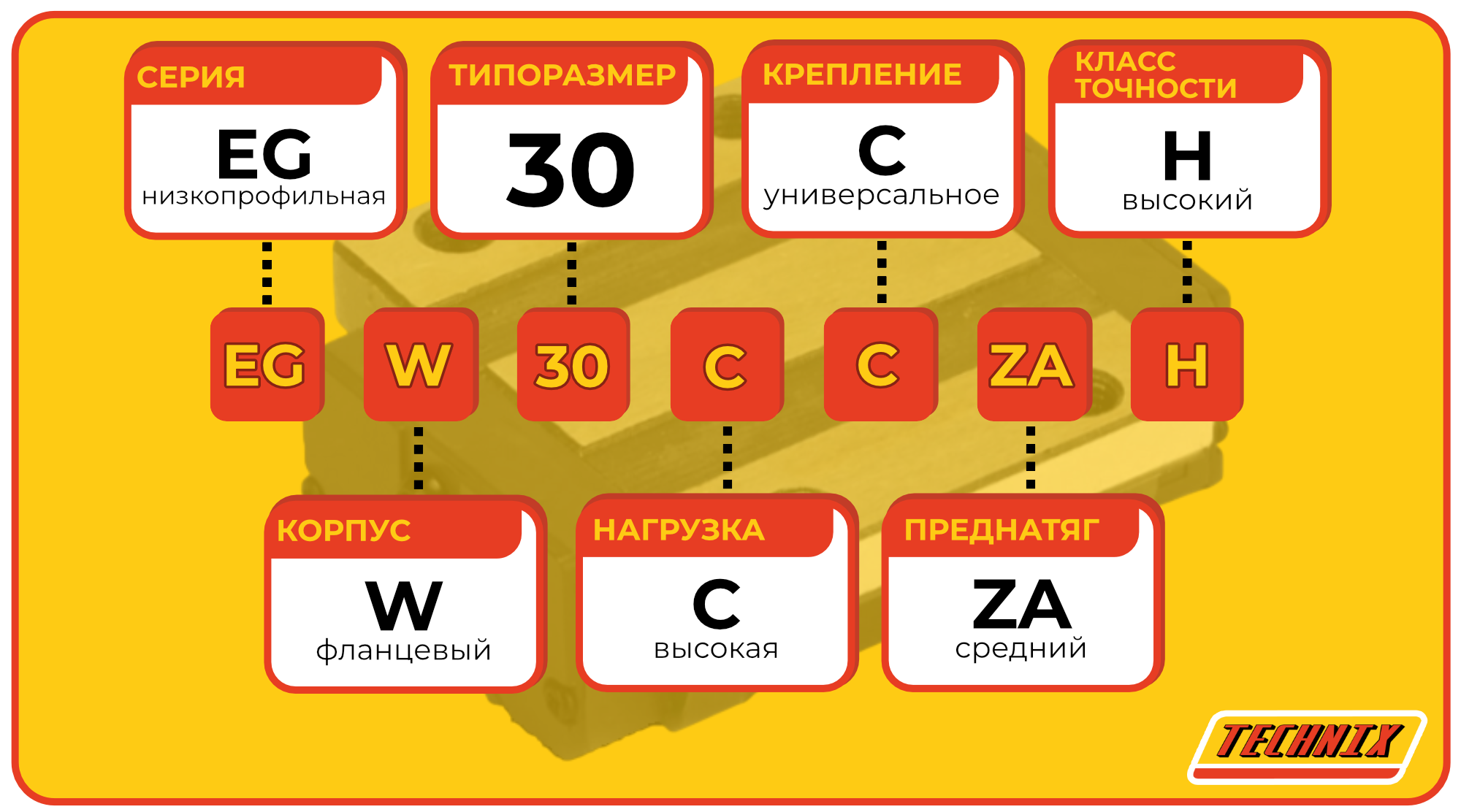

Расшифровка артикула
Обозначение EGW30CCZAH содержит информацию о серии, форме корпуса, типоразмере, нагрузочном исполнении, преднатяге и классе точности. Такая структура артикула помогает быстро оценить совместимость каретки с направляющей и понять, подходит ли модель для конкретной линейной оси.
- EG — низкопрофильная серия шариковых линейных кареток.
- W — фланцевый корпус.
- 30 — типоразмер для направляющих шириной 30 мм.
- C — высоконагруженное исполнение.
- C — универсальная компоновка для широкого спектра линейных модулей.
- ZA — средний преднатяг, снижающий люфт и повышающий жёсткость.
- H — высокий класс точности.
Полное обозначение: EGW30CCZAH. При подборе важно учитывать всю комбинацию параметров — серию EG, фланцевое исполнение W, типоразмер 30, исполнение CC, преднатяг ZA и класс точности H, потому что именно они определяют поведение каретки в рабочем узле.
Стоит обратить внимание
Для кареток серии EG принципиально важно не путать фланцевые блоки EGW с прямоугольными EGH, даже если типоразмер совпадает. Отличаются схема крепления, характер опирания на плиту и компоновка линейного узла, поэтому замена без сверки чертежей обычно недопустима.
Конструкция и устройство
Каретка EGW30CCZAH представляет собой фланцевый шариковый блок низкого профиля для направляющих серии EG типоразмера 30. Внутри корпуса расположены дорожки качения с многорядной циркуляцией шариков, благодаря чему каретка воспринимает нагрузки в нескольких направлениях и обеспечивает плавное линейное перемещение вдоль рельса.
- Фланцевый корпус для надёжного опирания на монтажную поверхность.
- Низкопрофильное исполнение для более компактной высоты узла.
- Многорядная шариковая система качения для устойчивой работы под комбинированной нагрузкой.
- Исполнение CC для задач с высокой нагрузкой.
- Уплотнения и каналы смазки для длительной эксплуатации при корректном обслуживании.
Стоит обратить внимание
Крупный фланцевый блок типоразмера 30 особенно требователен к качеству основания. Если монтажная плита недостаточно жёсткая или имеет локальные неровности, это быстро влияет на распределение нагрузки внутри каретки, плавность хода и общий ресурс направляющей системы.

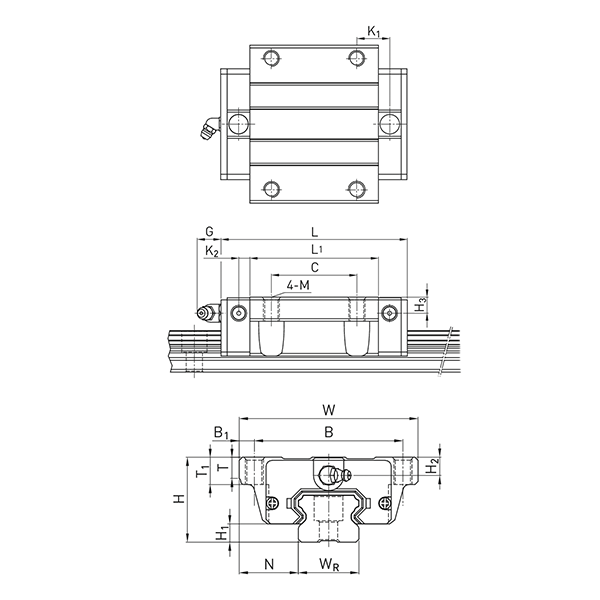

Размерный ряд серии EG W
Ниже приведена таблица типоразмеров линейных кареток серии EG W с фланцевым низкопрофильным корпусом. Текущая модель выделена отдельно.
Стоит обратить внимание
Для EGW30CCZAH подтверждены размеры L 100,4 мм, W 90 мм и H 42 мм, поэтому в таблице лучше оставлять именно базовые габариты каретки, без смешивания их с межцентровыми расстояниями или параметрами крепежа. Это делает описание чище и исключает путаницу при заполнении карточек по всей серии EGW.
Технические параметры и условия эксплуатации
Каретка EGW30CCZAH TECHNIX имеет высоту 42 мм, ширину 90 мм и длину 100,4 мм, а также относится к серии EG с низким профилем, высоконагруженному исполнению C, среднему преднатягу ZA и высокому классу точности H. Такая конфигурация ориентирована на узлы, где требуется высокая жёсткость и аккуратное перемещение при значительных рабочих нагрузках.
- Серия: EG, низкопрофильная
- Тип корпуса: W, фланцевый.
- Типоразмер: 30 мм.
- Длина L: 100,4 мм.
- Ширина W: 90,0 мм.
- Высота H: 42,0 мм.
- Преднатяг: ZA, средний.
- Класс точности: H, высокий.
- Нагрузка: C, высокая.
Стоит обратить внимание
Из-за крупных габаритов каретка такого типа чувствительна к точности монтажа и состоянию базовой поверхности. Для тяжёлых узлов особенно желательно контролировать соосность направляющей, корректную затяжку крепежа и регулярность смазки, чтобы не терять ресурс и повторяемость перемещений.
Применяемость
EGW30CCZAH подходит для тяжёлых портальных систем, станков с ЧПУ, автоматизированных линий и высоконагруженных осей перемещения, где нужно совместить крупный типоразмер и низкий профиль. Характеристики серии EG и исполнение C делают модель уместной в оборудовании, где важны высокая жёсткость, стабильная геометрия движения и длительная работа в циклическом режиме.
- Портальные системы раскроя и обработки листовых материалов.
- Оси станков с ЧПУ средней и высокой мощности.
- Автоматические линии подачи, позиционирования и транспортировки.
- Промышленные линейные модули с высокими требованиями к жёсткости.
- Узлы, где важно сохранить невысокий профиль направляющей системы.
Стоит обратить внимание
При выборе модели для конкретной оси полезно оценивать не только типоразмер, но и массу подвижной части, ускорения, длину направляющих и характер нагрузки. Это помогает избежать ситуации, когда каретка формально подходит по артикулу, но работает вне оптимального режима.
Аналоги
Для EGW30CCZAH в качестве прямого ориентира по обозначению используется аналог HIWIN EGW30CCZAH, который указан и в карточке TECHNIX. При поиске альтернатив также имеет смысл сравнивать фланцевые низкопрофильные каретки на рельс 30 мм у других производителей, но окончательная взаимозаменяемость должна проверяться по чертежам и посадочным размерам.
Стоит обратить внимание
При замене каретки крупного типоразмера недостаточно сравнить только длину, ширину и высоту. Нужно дополнительно проверять форму корпуса, расположение крепёжных отверстий, преднатяг, точность и реальные условия эксплуатации, иначе система может изменить жёсткость и поведение под нагрузкой.
Часто задаваемые вопросы
- Чем EGW30CCZAH отличается от EGW30SCZAH?
Версия CC длиннее и ориентирована на более высокую нагрузку, чем компактное исполнение S. За счёт этого каретка лучше подходит для более жёстких и нагруженных узлов. - Можно ли заменить EGW30CCZAH на EGH30CAZAH?
Обычно нет без переработки конструкции, потому что EGW — это фланцевая каретка, а EGH — прямоугольная бесфланцевая. Различаются опорная схема и крепление. - Какие размеры у EGW30CCZAH?
Основные габариты каретки составляют 100,4 × 90,0 × 42,0 мм по длине, ширине и высоте соответственно. - Для каких задач её выбирают чаще всего?
Обычно для тяжёлых линейных осей, портальных систем, ЧПУ-оборудования и автоматических линий, где нужны жёсткость, ресурс и невысокий профиль направляющей системы. - Как продлить срок службы каретки?
Нужно обеспечивать чистоту рабочей зоны, правильный монтаж, своевременную смазку и контроль люфта. Это особенно важно для типоразмера 30, который работает в более тяжёлых режимах.
Стоит обратить внимание
Если хотите сохранить единый шаблон по всей серии EGW, в FAQ лучше повторять только действительно подтверждённые размеры и не смешивать их с параметрами рельса или упаковки. Так карточки будут выглядеть чище и снизится риск технических несоответствий.
