О товаре

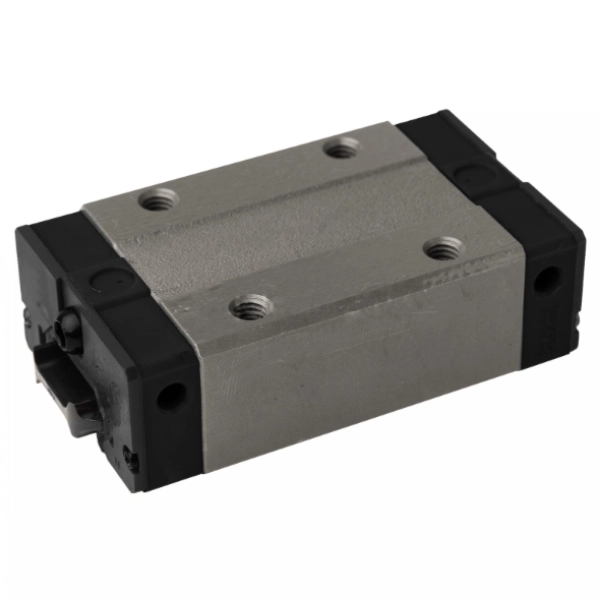

Линейная каретка EGH20CAZ0H TECHNIX — шариковая каретка низкопрофильной серии EG для направляющих 20 мм, рассчитанная на работу в нагруженных и динамичных узлах линейного перемещения. Конструкция ориентирована на промышленное применение, где требуется сочетание компактной высоты, высокой жёсткости и стабильного позиционирования.
В исполнении EGH20CAZ0H объединены прямоугольный корпус, повышенная несущая способность и лёгкий преднатяг Z0. Такая комбинация даёт возможность эксплуатировать каретку в узлах, работающих с заметными нагрузками и моментами, но при этом не перегружать привод излишним трением, что важно для оборудования с высоким ресурсом и регулярными циклами перемещения.
Стоит обратить внимание
EGH20CAZ0H относится к «рабочему» типоразмеру: она уже рассчитана на серьёзную эксплуатацию, но при этом не требует перестройки компоновки узла под крупные габариты каретки. Это делает модель удобным выбором для стандартных линейных систем с направляющей 20 мм, когда нужны и грузоподъёмность, и экономия места по высоте.

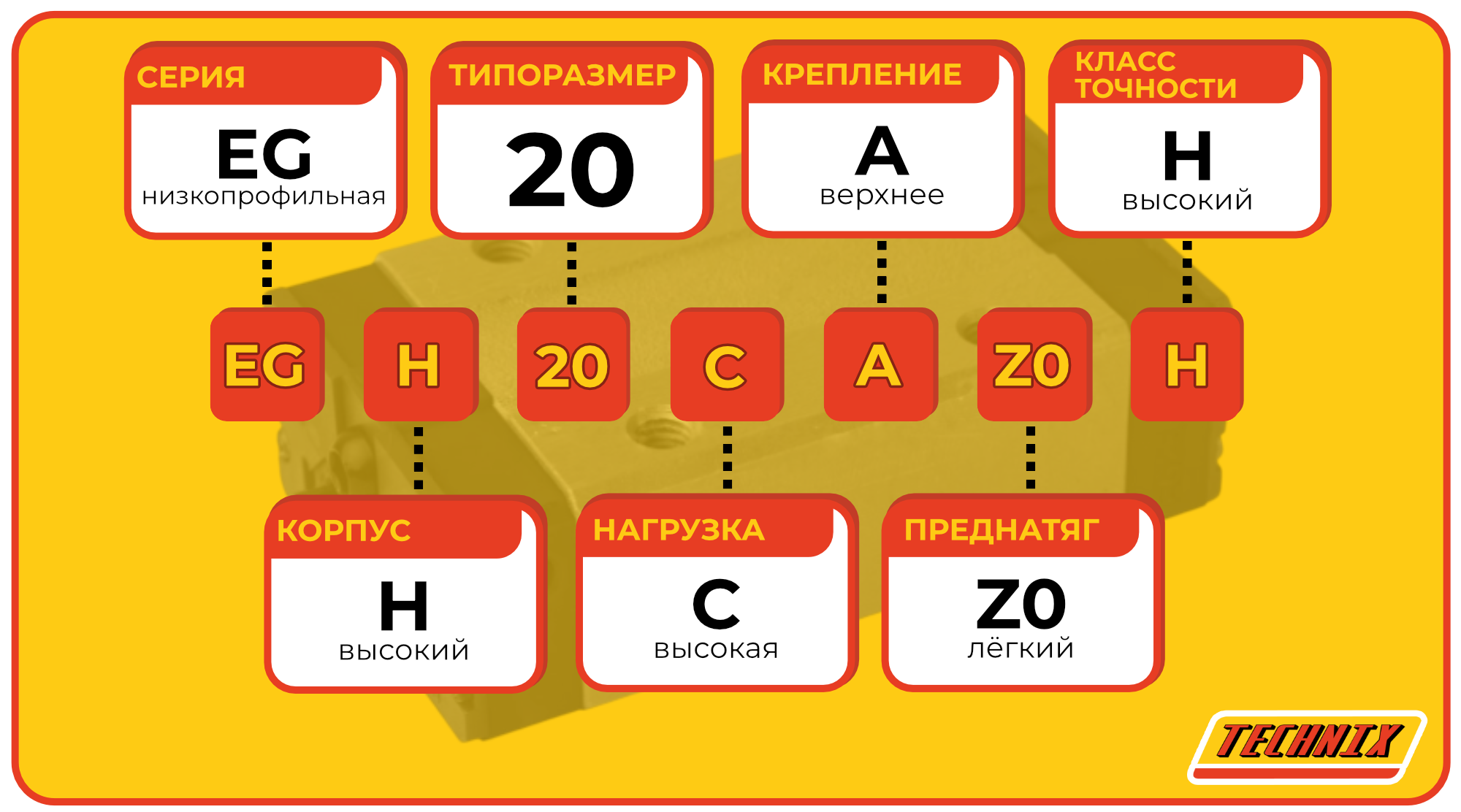

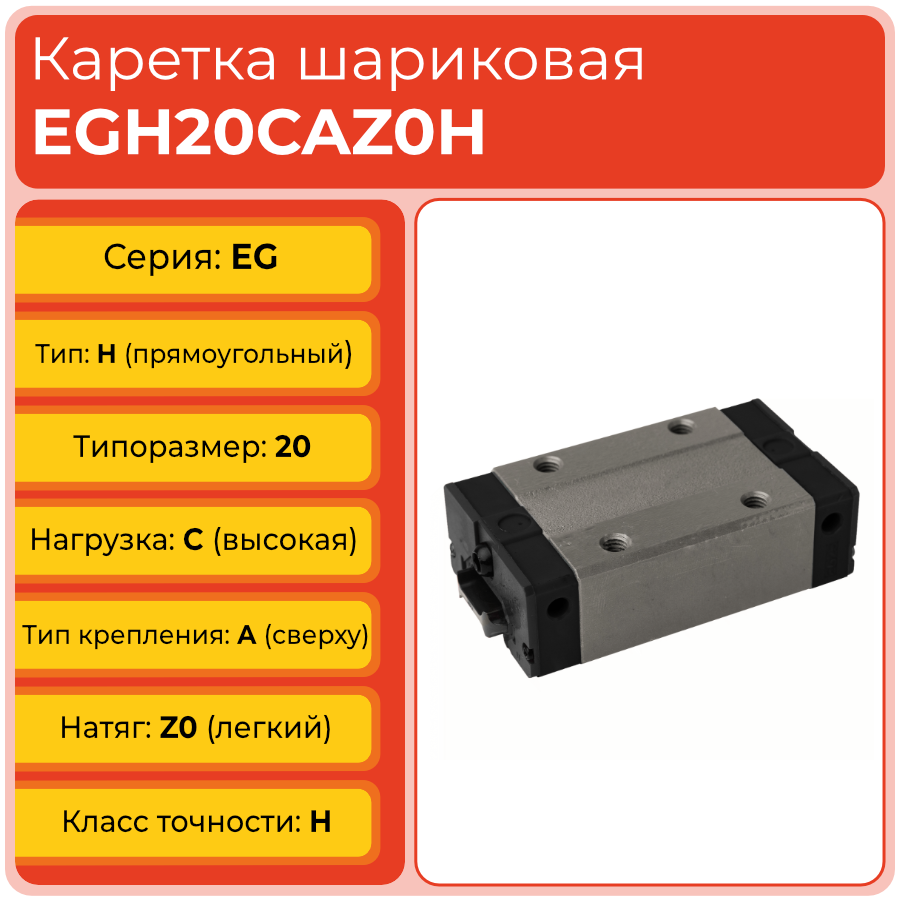

Расшифровка артикула
Обозначение EGH20CAZ0H используется для описания конкретной конфигурации каретки в системах линейного перемещения. Каждая буква и цифра в артикуле связана с серией, формой корпуса, типоразмером, характером нагрузки, типом крепления, уровнем преднатяга и классом точности.
- EG — линейные каретки низкого профиля.
- H — прямоугольный корпус каретки.
- 20 — типоразмер для рельса шириной 20 мм.
- C — исполнение для повышенной нагрузки.
- A — крепление сверху к монтажной поверхности.
- Z0 — лёгкий преднатяг.
- H — класс точности, подходящий для большинства промышленных задач.
Таким образом, EGH20CAZ0H — это прямоугольная низкопрофильная каретка типоразмера 20 с усиленным исполнением по нагрузке и лёгким преднатягом, пригодная для точных и ресурсных узлов линейного перемещения.
Стоит обратить внимание
При анализе артикула важно учитывать комбинацию признаков целиком. Только по типоразмеру или по серии нельзя судить о фактическом поведении каретки в узле: на нагрузочную способность и динамику существенно влияет исполнение по нагрузке, преднатяг и допустимый класс точности.
Конструкция и устройство
Каретка EGH20CAZ0H выполнена в виде прямоугольного корпуса с внутренними дорожками качения и рециркуляцией шариков. За счёт многорядной конфигурации шарики воспринимают нагрузки в нескольких направлениях, а низкий профиль позволяет встроить линейный узел в конструкции, где жёстко ограничена высота установки.
- Прямоугольный корпус для опирания на плоскую монтажную поверхность.
- Шариковые дорожки с рециркуляцией, обеспечивающие устойчивый ход по рельсу.
- Исполнение по нагрузке C для работы в нагруженных узлах.
- Низкопрофильная серия EG для компактной интеграции в оборудование.
- Предусмотренные каналы смазки и уплотнения, позволяющие поддерживать ресурс при соблюдении регламента обслуживания.
Стоит обратить внимание
Конфигурация с повышенной нагрузочной способностью требует от основания более жёстких требований: плита должна быть ровной, а крепёж — затянут с соблюдением момента. Это позволяет избежать концентрации нагрузок внутри каретки и сохраняет заявленный ресурс.
Размерный ряд серии EG H (типоразмер 20)
Для направляющих шириной 20 мм серия EG H включает несколько вариантов кареток, отличающихся по нагрузке и преднатягу. В таблице приведены базовые исполнения для этого типоразмера, чтобы было проще сопоставить габариты и монтажные параметры.
Стоит обратить внимание
Единый набор параметров по длине, высоте, ширине, межцентровому расстоянию крепления и глубине отверстия винта позволяет быстро оценивать, насколько конкретная каретка подходит под уже существующую конструкцию узла. Это особенно удобно при сравнении разных исполнений внутри одного типоразмера.
Технические параметры и условия эксплуатации
Каретка EGH20CAZ0H предназначена для работы по направляющим 20 мм в узлах, где присутствуют значимые нагрузки и многократные циклы перемещения. Низкий профиль облегчает интеграцию в конструкцию, а усиленное исполнение по нагрузке позволяет использовать каретку в серьёзных производственных задачах.

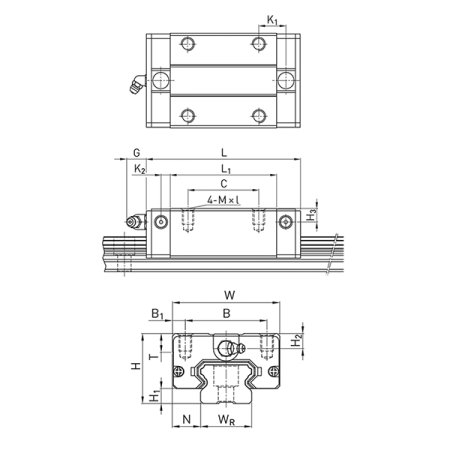

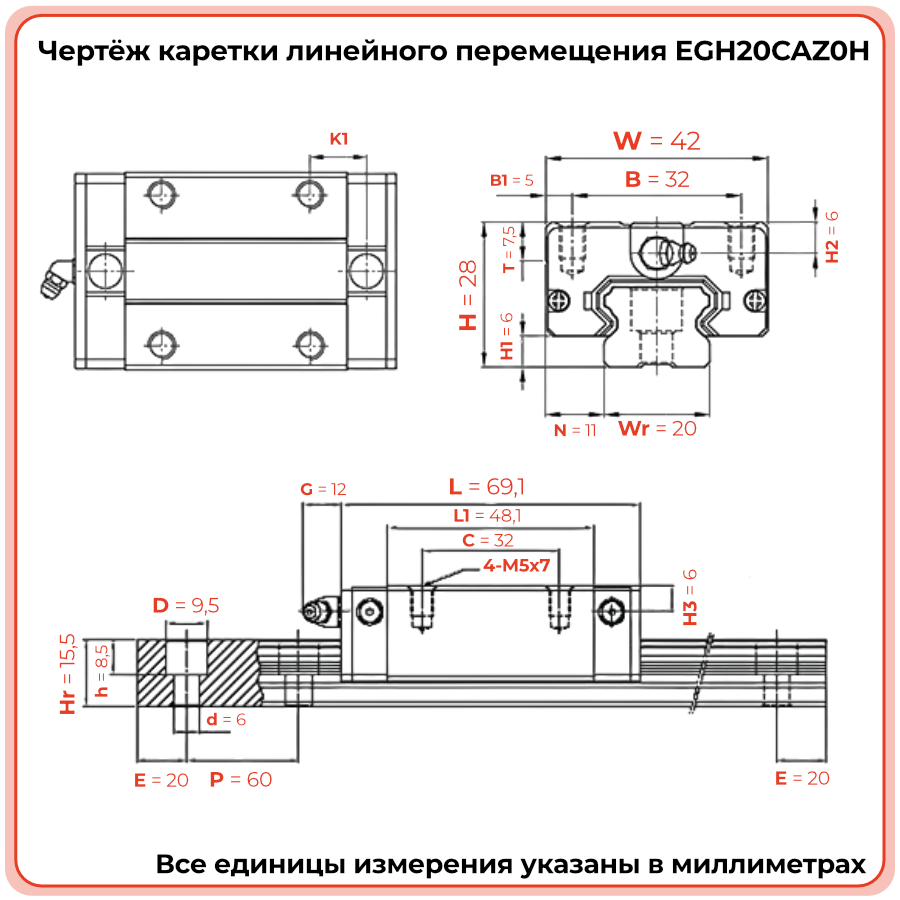

- Типоразмер направляющей: 20 мм.
- Длина каретки: 69,1 мм.
- Высота: 28,0 мм.
- Ширина: 42,0 мм.
- Межцентровое расстояние крепления: 32,0 мм.
- Глубина отверстия крепёжного винта: 7,0 мм.
- Исполнение по нагрузке: C, повышенная нагрузка.
- Преднатяг: Z0, лёгкий.
- Класс точности: H.
- Рекомендуемые условия эксплуатации: жёсткое и ровное основание, корректная затяжка винтов, регулярная смазка и отсутствие ударных режимов.
Стоит обратить внимание
Для получения стабильного ресурса полезно заранее заложить в регламент обслуживания контроль люфта, проверку плавности хода и состояние смазки. Это позволяет своевременно выявлять износ и поддерживать точность системы без незапланированных остановок.
Применяемость
EGH20CAZ0H используется в тех узлах линейного перемещения, где типоразмер 20 мм является рабочим стандартом: оси станков, узлы подачи, портальные модули, промышленные автоматы и другое оборудование с линейными рельсами среднего размера.
- Линейные оси станков и обрабатывающих модулей.
- Автоматические линии подачи и транспортировки.
- Портальные системы перемещения и позиционирования.
- Компактные промышленные роботы и приводы.
- Специализированные узлы, требующие сочетания жёсткости, ресурса и ограниченной высоты линейной системы.
Стоит обратить внимание
При проектировании полезно рассматривать EGH20CAZ0H в связке с доступной гаммой рельсов и приводов: именно совместный анализ всех компонентов даёт понимание, насколько система будет устойчивой к нагрузкам и удобной в обслуживании.
Аналоги
Для каретки EGH20CAZ0H существуют решения других производителей, которые применяют в сходных задачах по линейному перемещению и нагрузке. Наиболее часто в качестве альтернативы рассматривают следующие артикулы.
Стоит обратить внимание
Перечень аналогов удобен для предварительного подбора, однако использование другой каретки вместо EGH20CAZ0H всегда должно сопровождаться проверкой по чертежам и условиям работы. Так удаётся сохранить жёсткость, точность и ресурс системы при смене бренда или поставщика.
Часто задаваемые вопросы
- В каких случаях имеет смысл выбирать именно EGH20CAZ0H?
Когда направляющая 20 мм уже заложена в конструкцию, а узел работает с заметной нагрузкой и необходим умеренный преднатяг при низком профиле каретки. - Подходит ли каретка для модернизации существующих систем?
Да, при совпадении габаритов и схемы крепления EGH20CAZ0H можно использовать для обновления линейных узлов, сохраняя посадочные места и общую геометрию. - Что важно при выборе преднатяга для типоразмера 20?
Нужно учитывать требуемый уровень люфта, характер нагрузок и возможности привода. Лёгкий преднатяг Z0 часто оказывается оптимальным для оборудования с высокой динамикой. - Как контролировать состояние каретки в эксплуатации?
Регулярно оценивать плавность хода, уровень шума, появление люфта и состояние смазки, а также проверять крепёж направляющей и каретки. - Можно ли менять производителя, сохраняя типоразмер 20?
Можно, но каждый переход на другой бренд должен сопровождаться сопоставлением габаритов, нагрузок и монтажных параметров, чтобы не менять поведение узла неожиданным образом.
Стоит обратить внимание
Для удобства сопровождения каталога имеет смысл придерживаться единой структуры описания для всех кареток серии EG: одинаковые блоки, единый набор размерных параметров и согласованный подход к указанию аналогов. Это облегчает навигацию по линейке и делает карточки понятными для инженеров и закупщиков.
